Полное руководство по регулировке клапана и терморегулятора тепловой батареи

Полное руководство по регулировке клапана и терморегулятора тепловой батареи

В зависимости от типа терморегулирующие устройства могут монтироваться на разных участках системы:

На радиаторах отопления.

В зависимости от типа подключения отопительной батареи используются прямые и угловые термостатические клапаны.

При монтаже терморегулятора необходимо учитывать направление потока теплоносителя, которые должно совпадать с направлением стрелки на корпусе устройства.

При установке терморегулирующего вентиля вместе с термоголовкой положение регулятора должно быть в зоне наименьшего воздействия внешних факторов (сквозняк или тепловой поток от батареи).

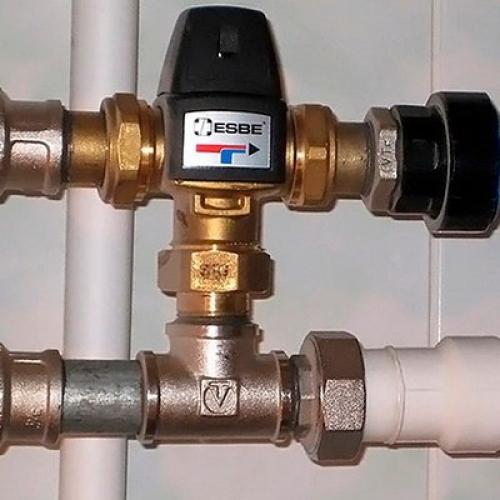

В смесительном узле при обвязке котла на твердом топливе.

В твердотопливном агрегате контролировать температуру теплоносителя не представляется возможным. Вода в котле может нагреться до 85 градусов, а в устройствах без автоматики эти показатели могут достигать и 100°. При подаче такой жидкости в радиаторы существует риск получения ожогов, особенно если речь идет о детях.



Чтобы скорректировать температурные показатели воды в трубопроводе и при этом сэкономить полезную тепловую энергию (при наличии буферной емкости ), отопитель обвязывается со смесительным узлом, на котором размещается термостатическая арматура. Она регулирует температуру подачи на выходе и при ее увеличении подмешивает остывшую воду из обратки в подающую магистраль.

В зависимости от сложности отопительной системы смесительный узел может подключаться к распределительному коллектору , что требует дополнительного места в котельной.

Для экономии полезного пространства и быстроты монтажа можно приобрести насосную группу , которая уже может включать термоклапан. В этом случае все необходимое поставляется в сборе: достаточно прикрепить комплект на кронштейны и присоединить трубопровод. При выборе системы быстрого монтажа стоит обращать внимание на рабочий диапазон температур и kvs встроенного клапана.

В напольном отоплении.

Система водяного теплого пола – низкотемпературный контур отопления, в котором температура жидкости не должна превышать 40-55 градусов в зависимости от толщины стяжки и напольного покрытия. Для регулирования температурных показателей в отопительных ветвях используются термосмесительные элементы, которые устанавливаются в насосно-смесительных узлах .

При установке термостатического клапана важно убедиться, что направление потока воды соответствует показателям, указанными на корпусе устройства.

Перед входным патрубком рекомендуется устанавливать сетчатые фильтры для грубой очистки воды , а в местах подключения прибора возможна установка запорной арматуры для обеспечения замены устройства или его технического обслуживания.

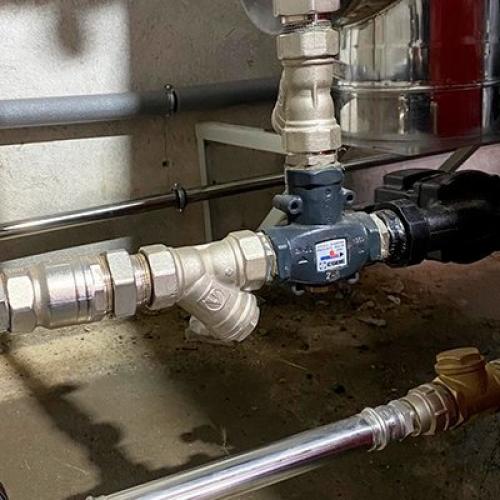

На байпасе (малый контур) у твердотопливного котла.

Подобное размещение позволяет защитить отопительное оборудование от образования конденсата на теплообменнике, что обеспечит стабильную работу аппарата и защитит его от образования ржавчины. Конденсат также является причиной образования сажи на стенках дымохода и топки, что снижает производительность отопительного агрегата и уменьшает продолжительность работы оборудования. Чтобы обеспечить долгий срок службы котла, создается малый контур отопления.

Для поддержания постоянной температуры теплоносителя, возвращающегося в теплогенератор, смеситель необходимо монтировать на обратном трубопроводе.

Обратите внимание, при монтаже трехходового смесителя циркуляционный насос должен быть установлен на трубопроводе, где находится всегда открытый патрубок (вход жидкости) регулирующей арматуры.

Связанные вопросы и ответы:

Для чего предназначена регулировка клапана и терморегулятора тепловой батареи

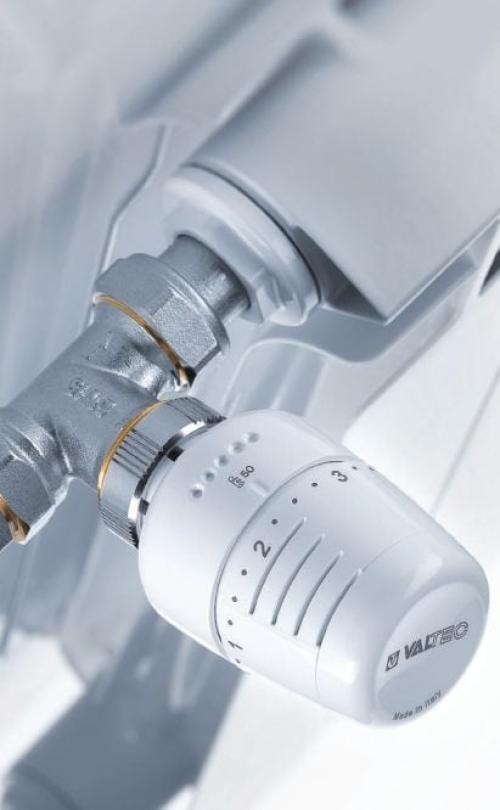

Конструкция терморегуляторов для радиаторов отопления

Термоклапан – устройство, назначение, виды

Разновидности и выбор терморегуляторов

Установка и настройка

Монтаж регуляторов отопления

Регулировка температуры

Обслуживание

Что такоев системе отопления дома – это устройство, которое поддерживает заданную температуру, обеспечивая комфортное проживание, нагревая различные помещения в соответствии с пожеланиями жильцов.

Правильное использование терморегулятора понижает расход тепла до 25 – 40%.

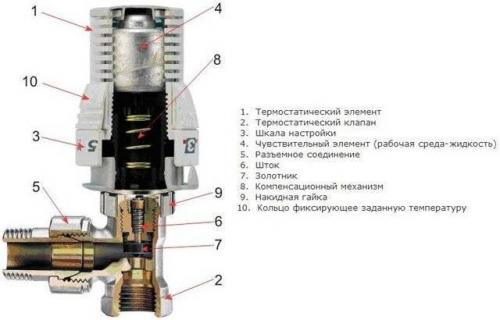

Конструкция терморегуляторов для радиаторов отопления

Терморегулятор — это сочетание двух независимо подаваемых элементов регулирования, которые дополняют друг друга: терморегулируемого клапана с термостатическим механизмом и термоголовки.

Термостатический механизм работает с перекрыванием потока теплоносителя, может функционировать как в ручном режиме, так и с подключением термоголовки.

Термоголовка является управляющим элементом, реагирующим на смену температуры отапливаемого помещения.

Термоклапан имеет термостат (термостатический механизм), который давит на шток, перекрывающий поток теплоносителя в протоке. При опускании штока клапан под действием пружины движется обратно, открывая проход.

Термоголовка работает от нагрева температуры.

Внутри корпуса находится сильфон, исполненный в виде небольшого контейнера с гофрированными стенками, заполненного термочувствительной средой. Наполнитель: жидкостный и газоконденсатный.

Нагреваясь, сильфон увеличивает объем и давит на шток термостатического вентиля, который закрывает проток.

При остывании воздуха сильфон сжимается. Клапан под действием пружины возвращается на место и проток открыт.

На корпусе термоголовки расположены цифры. Выставив нужное число, мы умышленно ограничиваем закрытие клапана.

Термоклапан – устройство, назначение, виды

Регулировочные – это элемент конструкции терморегулятора. Применяются в двухтрубных отопительных системах. Служат для поддержания выставленной температуры воды на входе в радиатор.

В компании STOUT представлены термоклапаны нескольких модификаций:

Для нижней, со стороны стены, иустановки радиатора на трубопровод.

Запорно-балансировочные клапаны прямого и углового подключения – отключают батарею от трубопровода и применяются для балансировки системы отопления.

Клапаны с неподъёмным шпинделем. Работают через червячный механизм. Золотник не использует эластичные материалы, что позволяет полностью отключать батарею и регулировать температуру.

Клапаны , оборудованные дополнительным уплотнением по наружной резьбе.

Клапаны перечисленных выше модификаций, но различного диаметра для подключения к трубопроводам: ½ и ¾ мм.

Разновидности и выбор терморегуляторов

Терморегуляторы классифицируются по способу регулирования температуры нагрева батареи. Различаются как:

Вентили с ручной регулировкой: механические. Комплектуются термоголовкой.

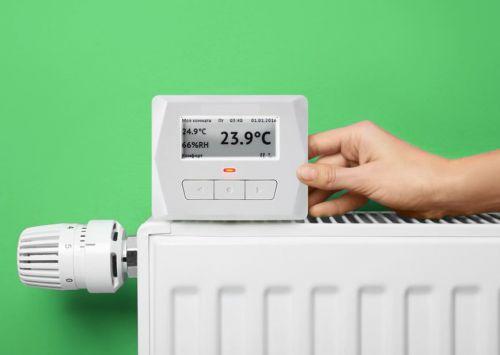

Регуляторы с автоматическим изменением температуры с электронным микропроцессором.

Полуэлектронные: устройства схожи по принципу с механическим, но в конструкции присутствует выносной датчик.

Шаровые краны для полного закрытия или открытия потока теплоносителя (регулировать температуру радиатора шаровым краном, закрывая его не на полную, недопустимо).

Выбор производится, ориентируясь на следующие критерии:

Способ подключения радиатора.

Сечение трубопровода.

В соответствии с видом системы отопления, терморегуляторы для однотрубной и двухтрубной систем отличаются конструктивно.

В зависимости от типа датчика, жидкая или газообразная среда в сильфоне.

Способ управления: дистанционный или встроенный.

Установка и настройка

Установку и настройку клапана производят, руководствуясь паспортными характеристиками и рекомендациями.

Монтаж регуляторов отопления

Термоголовка устанавливается на термоклапан, он соединяет вход батареи с трубопроводом.

Прямой клапан используется для бокового присоединения трубопровода.

Угловой клапан при подключении радиатора от стены.

Осевой термоклапан для присоединения к горизонтальной системе отопления, когда трубная подводка к радиатору осуществляется из пола или снизу под радиатором.

Регулировка температуры

Можно сделать максимальную протоку теплоносителя, а можно настроить экономичный режим.

Настройки производятся гайкой сальникового блока. Клапан ставится в исходное положение, вращением по часовой стрелке. Запоминается риска. Последующие риски соответствуют цифрам на термоголовке. Отверните гайку до совмещения метки с риской и поставьте термоголовку.

Какие инструменты могут понадобиться для регулировки клапана и терморегулятора

Термостатический клапан – это устройство, которое используется в системах радиаторного отопления для регулировки температуры в помещении. Он обеспечивает автоматическое открытие и закрытие подачи горячей воды в радиатор в зависимости от заданной температуры.

Принцип работы термостатического клапана основан на использовании терморегулятора, который реагирует на изменение температуры в помещении и управляет движением горячей воды. Терморегулятор состоит из двух основных компонентов – термоэлемента и термостатической головки.

Термоэлемент представляет собой металлическую пружину, которая имеет специальные свойства, реагирующие на изменение температуры. Когда в помещении становится холодно, пружина сжимается, что приводит к открытию клапана и подаче горячей воды в радиатор. Когда температура достигает заданного уровня, пружина расширяется, закрывая клапан и останавливая подачу воды.

Термостатическая головка – это устройство, которое присоединяется к термоэлементу и выполняет функцию управления движением горячей воды. Она содержит настройку для задания температуры и механизм, который передает движение термоэлементу, открывая или закрывая клапан в зависимости от температуры.

Термостатический клапан также может иметь дополнительные функции, такие как регулировка пропускной способности, зональное управление и контроль за температурой в помещении.

С помощью термостатического клапана можно достичь комфортной температуры в помещении и сэкономить энергию, так как он обеспечивает регулировку подачи горячей воды в зависимости от реальных потребностей. Это позволяет избежать перегрева или недогрева помещения и создает условия для экономного использования теплового ресурса.

Как определить, что клапан или терморегулятор тепловой батареи требует регулировки

– Не подскажете, у меня дома стоит радиатор, если поставить ручку клапана на тройку, как рекомендуют, то радиатор постоянно стоит холодный. А если выставить ручку на пятерку, то только тогда он начинает греться. В чем может быть проблема?
– А в комнате у вас тепло?
– Да, вполне тепло.
– Но если в комнате тепло, то зачем вам горячий радиатор?
– Но он же должен быть горячим, это же радиатор!

Именно такой диалог произошел у меня со студенткой кафедры теплогазоснабжения и вентиляции одного из строительных ВУЗов. Так уж выходит, что, как бы правительство и прочие структуры ни боролись за энергосбережение и повышение комфорта в новостройках, всё так или иначе будет упираться в действия жильцов, которые не читают законов об энергоэффективности, сводов правил и технической документации на оборудование.

Если говорить конкретно про работу радиатора и термостатического клапана в квартирах, то сейчас в головах большинства людей сидит мысль о том, что радиатор должен быть всегда горячий.

Иногда можно услышать фразу: «Вот когда жил я в хрущевке, то там отопление было что надо, – всю зиму до радиатора дотронуться невозможно было, а тут! Радиатор большую часть дня холодный! До чего страну довели!»

Давайте разберемся, почему же радиатор холодный. Дело в том, что задача любой системы отопления, в первую очередь – это поддержание заданной температуры в комнате. И самым главным критерием хорошей работы системы отопления является как раз тот факт, что температура в комнате не ниже положенного уровня, а так же не выше (о чем многие забывают).

Тепловой баланс любой комнаты зимой выглядит следующим образом: часть тепловой энергии уходит из помещения на улицу через стены и окна, эта часть энергии называется «теплопотерями». Часть тепловой энергии поступает в помещение. Энергия поступает в помещение от бытовой техники, лампочек, прочих электроприборов и даже от самих людей, – такие поступления тепла называются «бытовыми тепловыделениями». И, конечно же, тепловая энергия поступает от систем отопления.

Возможны три варианта теплового баланса:
1. Теплопотери больше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха в помещении будет снижаться, причем, чем больше разница между теплопотерями и теплопоступлениями, тем быстрее будет происходить снижение температуры воздуха. Стоит отметить, что такой режим не означает, что в помещении холодно, в комнате может быть +30 ºС, это будет значить лишь то, что температура будет падать.
2. Теплопотери меньше, чем бытовые тепловыделения и поступления тепла от радиаторов. В этом случае температура воздуха будет расти. Как и в предыдущем случае, абсолютное значение температуры тут не имеет значения, главное, что температура увеличивается.
3. Теплопотери равны бытовым тепловыделениям и поступлениям тепла от радиаторов. В этом случае температура воздуха будет держаться на одном уровне. Однако стоит человеку выйти из помещения или направление ветра за окном поменяется, и этот баланс сместится в ту или иную сторону.

Какие типы клапанов и терморегуляторов существуют, и как они отличаются друг от друга

В современном мире термостаты и регулирующие клапаны являются неотъемлемой частью теплового оборудования. Они позволяют сохранять комфортную температуру в помещении, а также сокращать расходы на энергопотребление.

Термостаты и регулирующие клапаны – что это такое?

Термостат – это устройство, которое используется для автоматического регулирования температуры в помещении. Он может быть механическим или электронным и работает по принципу датчика температуры, который контролирует температуру внутри помещения и сигнализирует об изменении температуры в систему отопления или кондиционирования воздуха. Термостаты могут быть установлены как на стену, так и на потолок.
Регулирующий клапан – это устройство, которое используется для регулирования объема теплоносителя, проходящего через трубопровод. Он может быть механическим или электронным и устанавливается на радиаторах или на трубопроводах. Регулирующий клапан позволяет настраивать температуру в отдельных помещениях или зонах.

Зачем нужны термостаты и регулирующие клапаны?

Основное преимущество термостатов и регулирующих клапанов заключается в том, что они позволяют сократить расходы на энергопотребление и уменьшить нагрузку на систему отопления или кондиционирования воздуха. Если температура в помещении поддерживается постоянной, то система будет потреблять меньше энергии, чем если температура будет меняться.
Также термостаты и регулирующие клапаны могут быть использованы для настройки комфортной температуры в разных помещениях или зонах. Например, в спальне можно настроить более низкую температуру, а в гостиной – более высокую.

Механические и электронные термостаты и регулирующие клапаны

Существуют два типа термостатов и регулирующих клапанов – механические и электронные. Механические термостаты и регулирующие клапаны используют механические элементы для контроля температуры и регулирования потока теплоносителя. Они являются простыми в использовании и надежными, но могут быть менее точными по сравнению с электронными устройствами.
Электронные термостаты и регулирующие клапаны, с другой стороны, используют электронику для контроля температуры и регулирования потока теплоносителя. Эти устройства могут быть более точными и иметь больше функций, чем механические аналоги, такие как программирование и автоматическое регулирование температуры в зависимости от времени суток. Электронные устройства могут также быть более сложными в установке и требовать больше технического знания для настройки.

Подбор и установка термостатов и регулирующих клапанов

При выборе термостата или регулирующего клапана необходимо учитывать несколько факторов, таких как тип системы отопления или кондиционирования воздуха, тип помещения и т.д. Например, для системы горячего водяного отопления может потребоваться другой тип термостата или регулирующего клапана, чем для системы кондиционирования воздуха.
Установка термостата или регулирующего клапана может быть выполнена как самостоятельно, так и с помощью профессионального монтажника. При установке необходимо убедиться в правильности подключения и настройке устройства, чтобы гарантировать его правильную работу.

В заключение, термостаты и регулирующие клапаны являются важной частью теплового оборудования, которые позволяют сократить расходы на энергопотребление и сохранять комфортную температуру в помещении. При выборе и установке устройств необходимо учитывать тип системы отопления или кондиционирования воздуха, тип помещения и другие факторы, чтобы гарантировать их правильную работу

Если вы планируете установить или обновить термостаты и регулирующие клапаны в вашей системе отопления или кондиционирования воздуха, то обратитесь в компанию "Екатерм " .

Мы предлагаем широкий выбор отопительного оборудования и комплектующих, а также предоставляем профессиональную консультацию эксперта по тепловому оборудованию.

Наши специалисты помогут подобрать оптимальное решение для ваших потребностей и выполнить установку оборудования с высоким качеством и в срок.

Не откладывайте заботу о вашем комфорте и здоровье на потом - обратитесь к нам сегодня и получите надежное и эффективное тепловое оборудование по выгодной цене!

Как правильно подготовиться к регулировке клапана и терморегулятора

По принципу действия термостатические приборы разделяют на:

• Смесительные . Арматура осуществляет смешивание двух потоков жидкости с разной температурой для поддержания оптимальных температурных показателей теплоносителя на выходе.
• Отводные . Устройства распределяют теплоноситель между потоками и изменяют движение жидкости по разным направлениям в соответствии с необходимой температурой воды на выходе.

В зависимости от способа управления:

• Нерегулируемые . Клапаны поставляются с заводской настройкой на определенную температуру смешивания.
• С ручным управлением . Приборы оснащены ручкой регулировки с температурной шкалой для изменения и настройки необходимой температуры теплоносителя на выходе вручную.

В зависимости от количества патрубков подключения терморегулирующие устройства делятся на:

• Двухходовые. Движение жидкости осуществляется в одном направлении, а температура теплоносителя контролируется при помощи внутреннего штока, который регулирует расход жидкости и ее объем в отопительные приборы.
• Трехходовые . Клапаны имеют три канала. В смесительный — два входа горячей и холодной воды, за счет чего происходит смешение двух потоков жидкости, и выход теплоносителя необходимой температуры. В отводных – один вход и два выходных патрубка, между которыми происходит распределение потока.
• Четырехходовые . Как и 3-хходовые аналоги, они используются для смешивания потоков теплоносителя в отопительной системе.

Назначение термо смесительной арматуры

Применяются такие устройства в системах отопления для:

• подачи теплоносителя с постоянной температурой в контуры радиаторного отопления и в системе водяного теплого пола ;
• регулирование температуры воды в обратной магистрали для защиты теплообменных узлов твердотопливного котла от образования конденсата и оптимизации работы отопителя;
• снижения нагрузки на отопительное оборудование за счет экономии тепловой энергии и грамотного расхода топлива.

Использование термостатических клапанов положительно сказывается не только на отопительном оборудовании , но и на всей системе в целом:

• Обеспечивается защита системы от колебаний температур.
• Обеспечивается комфортная температура отопления в помещениях.
• Увеличивается продолжительность эксплуатации оборудования.
• Снижаются затраты на отопление.

Как настроить клапан для оптимального распределения тепла по батарее

Терморегуляторы представляют собой незаменимые устройства, используемые для поддержания определенной температуры в помещении. Они часто применяются в системах отопления и кондиционирования воздуха, чтобы обеспечить комфортные условия для проживания и работы.

Однако иногда возникают ситуации, когда терморегулятор не может достичь желаемой температуры. Это может быть вызвано различными факторами, которые следует учитывать при поиске решения проблемы.

Во-первых, причиной недостаточной температуры может быть неправильная установка терморегулятора. Если настройки устройства некорректны, оно может работать неправильно или вовсе не работать. Рекомендуется проверить и, при необходимости, перенастроить параметры терморегулятора.

Во-вторых, проблема может быть связана с неисправностью самого терморегулятора. Если устройство старое или повреждено, оно может иметь проблемы с надежностью и точностью работы. В таком случае рекомендуется обратиться к специалистам для профессионального обслуживания или замены терморегулятора.

Недостаточная температура: причины и решения проблемы

Если терморегулятор не достигает нужной температуры, это может быть вызвано несколькими причинами. Рассмотрим основные факторы, которые могут привести к такой проблеме, а также возможные пути ее решения.

1. Неправильная установка терморегулятора

Одной из причин недостаточной температуры может быть неправильная установка терморегулятора. Если вы установили его слишком низко или рядом с источником холодного воздуха, то он может неверно определять температуру и поддерживать неправильные параметры. Рекомендуется установить терморегулятор на оптимальной высоте, избегая прямого воздействия от окон или дверей.

2. Неправильная работа системы отопления

Если терморегулятор правильно установлен, но все равно не достигает нужной температуры, проблема может быть связана с неправильной работой системы отопления. Возможно, ваш котел нуждается в обслуживании или ремонте, чтобы он мог обеспечивать требуемую температуру. Рекомендуется обратиться к специалисту для проведения диагностики и возможного ремонта системы отопления.

3. Плохая изоляция

Еще одной причиной недостаточной температуры может быть плохая изоляция помещений. Если у вас есть щели или трещины в окнах, дверях или стенах, холодный воздух может проникать внутрь помещения, снижая температуру. Рекомендуется провести проверку на наличие проблем с изоляцией и принять меры для их устранения, например, установить уплотнители или заклеить трещины.

4. Плохое состояние радиаторов или тепловых панелей

Если ни одна из вышеуказанных причин не является проблемой, стоит обратить внимание на состояние радиаторов или тепловых панелей. Посмотрите, нет ли на них пыли или грязи, которая может препятствовать правильному распространению тепла. Возможно, необходима их чистка или замена. Рекомендуется провести осмотр и обслуживание радиаторов или тепловых панелей для устранения возможных проблем.

В случае, если терморегулятор не достигает нужной температуры, важно определить и устранить причину проблемы. Рекомендуется при необходимости проконсультироваться с профессионалами для правильной диагностики и решения возникающих проблем с температурой.

Почему терморегулятор не нагревает воздух до нужной температуры?

Причина	Объяснение
Неправильная установка температуры	Возможно, терморегулятор установлен на неправильную температуру. Убедитесь, что установленная температура соответствует вашим потребностям.
Проблемы с электрическим питанием	Если терморегулятор не получает достаточного питания, он может работать неправильно или даже выключаться. Проверьте подключение к электрической сети и убедитесь, что все провода надежно подключены.
Проблемы с нагревательным элементом	Если нагревательный элемент не работает должным образом, терморегулятор не сможет достичь нужной температуры. Проверьте нагревательный элемент на наличие повреждений или замените его по необходимости.
Проблемы с циркуляцией воздуха	Если воздух не циркулирует должным образом, терморегулятор может иметь трудности в нагреве воздуха до нужной температуры. Убедитесь, что вентиляционные отверстия не заблокированы и что воздух свободно перемещается по помещению.

Если вы исключили все возможные причины и терморегулятор продолжает не нагревать воздух до нужной температуры, рекомендуется обратиться к специалисту для проведения диагностики и ремонта. Он сможет определить причину неисправности и предложить соответствующие решения.

Какие общие ошибки возникают при регулировке клапана и терморегулятора, и как их избежать

Конструкция стандартного терморегулятора для радиатора отопления состоит из клапана и специальной термостатической головки. В рассматриваемом устройстве клапан является т.н. исполнительным прибором. В состав термостатической головки входит специальный цилиндр с рабочим веществом. Данное вещество чувствительно к изменению температуры и именно благодаря ему терморегулятор может выполнять свою главную функцию.

Терморегулятор для батареи отопления

С повышением температуры объем рассматриваемого вещества увеличивается. Уменьшение же температуры приводит к обратной реакции. При таких изменениях объема вещества происходит движение нажимного штока, сопряженного с цилиндром.

Головка терморегулятора установлена на клапане. При постоянном расширении и сжатии вещества шток сдавливает либо же отпускает специальный запирающий подпружиненный конус, который открывает либо же закрывает проходное отверстие, контролируя подачу главного теплоносителя.

Клапаны радиаторных терморегуляторов DANFOSS

Термостат для радиатора может работать с использованием газового и жидкого рабочего вещества. В соответствии с этим параметром существующие приборы подразделяются на газонаполненные и жидкостные. Терморегуляторы с газовым рабочим веществом быстрее откликаются на температурные изменения. Жидкостные же более точно реагируют на перепады давления в цилиндре, что позволяет осуществлять максимально точное регулирование температуры.

Терморегулятор

Терморегулятор работает по одинаковому принципу, как в простых однотрубных, так и в двухтрубных отопительных системах. Разница заключается лишь в величине сопротивления клапанов: в однотрубных отопительных системах этот параметр заметно ниже, чем при двухтрубном обогреве.

Подходящий терморегулятор следует подбирать еще на этапе проектирования и разработки инженерных систем. В случае же, если устройство будет устанавливаться на уже смонтированные и подключенные батареи отопления, эффективность его работы существенно снизится.

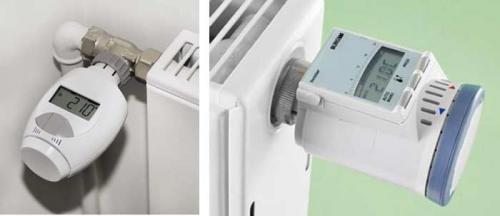

Электронный терморегулятор

В продаже доступны терморегуляторы с ручным и автоматическим программным управлением. Программные модели более удобны. Их устройство таково, что они позволяют контролировать температуру в обогреваемой комнате, подстраиваясь под разнообразные дополнительные факторы, к примеру, время суток. Электромеханические же устройства способны лишь поддерживать температуру на одном установленном уровне.

Терморегулятор радиаторный угловой

Механический терморегулятор работает по принципу утюга: прогревая комнату до заданной температуры, устройство отключается, а как только воздух остынет на пару градусов – включается снова.

Как проверить эффективность работы батареи после регулировки клапана и терморегулятора

Трехходовой клапан является важной частью системы отопления, который используется для регулирования температуры в помещении. Он обычно устанавливается на обратном трубопроводе системы и имеет три отверстия – вход, выход и отвод воды.

Основная функция трехходового клапана состоит в управлении потоком горячей и холодной воды на входе системы отопления. Когда клапан открыт, горячая вода направляется в систему для подогрева помещения, а холодная вода отводится обратно в котел или другое источник тепла для повторного нагрева.

Трехходовой клапан может функционировать в двух режимах – режиме смешения и режиме переключения. В режиме смешения, клапан управляет соотношением горячей и холодной воды, чтобы поддерживать заданную температуру в помещении. В режиме переключения, клапан переключается между горячей и холодной водой на основе заданной температуры и потребности в отоплении.

Падение давления в системе отопления может быть вызвано несколькими факторами, включая проблемы с трехходовым клапаном. Например, трехходовой клапан может быть заклинившим или засоренным, что может привести к ограничению потока воды и падению давления в системе. Также, неправильная настройка или неисправность клапана может вызвать неправильную работы системы отопления и падение давления.

Поэтому, важно регулярно проверять и обслуживать трехходовой клапан, чтобы убедиться в его правильной работе и предотвратить возможные проблемы с давлением в системе отопления.

Падает давление в системе отопления? Почему? Лучшее надежное решение.

Как часто рекомендуется проводить регулировку клапана и терморегулятора тепловой батареи

В статье приведён принцип работы систем водяного отопления. Рассмотрены методы регулировки систем водяного двухтрубного отопления, которые осуществляются при наладке. Выделены преимущества и недостатки приведённых методов.

Системы отопления, вентиляции и кондиционирования предназначены для создания и поддержания комфортных условий микроклимата для эффективной и плодотворной жизнедеятельности человека. Эффективная работа систем ОВиК во многом зависит от грамотно выполненного проекта, качественного монтажа и правильной эксплуатации. Отсюда также следует, что грамотный проект, качественный монтаж и правильная эксплуатация систем ОВиК возможна только при наличии соответствующих знаний и навыков у проектировщика.

Данная статья посвящена вопросу регулировки систем отопления (СО).

Система отопления предназначена для поддержания в помещении комфортной (требуемой) температуры воздуха. Также можно сказать, что работа системы отопления направлена на компенсацию теплопотерь в помещении. Достигается это возвратом в него требуемого количества тепла. Последнее генерируется источником тепла (котлом, котельной, тепловым насосом и др.) транспортируется теплоносителем (вода, воздух, пар и т.п.) по теплопроводам (трубопроводы, воздуховоды) к потребителю (отопительному прибору, тёплому полу, теплообменнику, калориферу и т.п.). В целом систему отопления можно представить следующим образом — рис. 1.

Основываясь на основной задаче системы отопления — обеспечении потребителя требуемым количеством тепла — можно говорить об эффективности работы системы отопления. Оценивать эффективность можно по температуре в помещении, температуре и давлению теплоносителя, наличию его утечек, а также по равномерности распределения тепла по объекту. При этом эффективность работы системы отопления нас интересует как при вводе в эксплуатацию, так и в ходе использования.

Системы водяного отопления с принудительной циркуляцией в обязательном порядке включают в себя следующие элементы:

• источник тепла (котёл);
• отопительный прибор;
• циркуляционный насос;
• расширительный бак;
• трубопроводы, фитинги и трубопроводную арматуру (вентили, краны, воздухоотводчики, предохранительные клапаны и т.п.);
• контрольно-измерительные приборы и система автоматизации.

Отсутствие любого из этих элементов делает систему неработоспособной — полностью или частично. Нет расширительного бака — не будет происходить компенсация температурного расширения теплоносителя, но появится статическое давление. Это, в свою очередь, приведёт к наличию течей в системе, её нестабильной работе, сбоям в автоматике, если она есть. Нет насоса — практически полностью остановится циркуляция теплоносителя, к потребителю не дойдёт нужное количество тепла, и он замёрзнет. Нет котла — нет тепла. Нет отопительного прибора — мало тепла (функцию отопительных приборов могут выполнять трубопроводы системы).



Наладка

Наладка — это подготовка к использованию. Синонимы слова наладка: настройка, отлаживание, починка, регулировка, проверка, поправление. Антонимы: разборка, поломка, авария.

Итак, система отопления заполнена и опрессована. Самое время приступить к регулировке, тепловым испытаниям и вводу её в эксплуатации. Перед регулировкой должны быть выполнены следующие работы:

• смонтирована система отопления;
• произведена проверка её соответствия проекту;
• система промыта и заполнена водой;
• произведена пусконаладка основного оборудования.

В процессе пусконаладки предстоит сделать следующее:

• включить основное оборудование;
• внимательно прислушаться и присмотреться к происходящему вокруг — посторонние шумы, вибрации, наличие утечки воды, запах гари, яркие вспышки и многое другое должны насторожить.

Может быть, пора бежать отсюда? Или необходимо открыть закрытый вентиль у насоса? А может, после нажатия кнопки «Вкл» ничего не изменилось, потому что забыли включить штекер в розетку или не открыли вентиль подачи газа на котёл?

Ситуации бывают разные и, чтобы быть готовыми ко всему, прежде всего нужно понимать и представлять устройство системы отопления, наладку которой осуществляется.

Необходимо:

• внимательно проконтролировать показания всех имеющихся контрольноизмерительных приборов;
• настроить и отрегулировать различные контуры системы отопления;
• не забыть подписать приёмо-сдаточный акт.

В общем случае процесс наладки можно разделить на несколько этапов, каждый из которых отвечает за настройку и регулировку определённой группы узлов системы:

• наладка котельного агрегата или теплового пункта;
• гидравлическая и тепловая регулировка системы отопления.



Гидравлическая и тепловая регулировка системы отопления

Регулировка систем осуществляется для обеспечения распределения проектных расходов теплоносителя по всем циркуляционным кольцам. Теплоотдачу СО можно регулировать двумя способами: качественно и количественно (рис. 2).
