Пошаговая инструкция по установке термостатической головки на батарею

Пошаговая инструкция по установке термостатической головки на батарею

Введение

Термостатическая головка — это устройство, которое позволяет автоматически регулировать температуру в помещении, закрывая или открывая подачу охлаждающей жидкости в радиатор. Это не только повышает комфорт, но и помогает сэкономить на отоплении. В этой статье мы расскажем, как установить термостатическую головку на батарею своими руками.

Подготовка инструментов и материалов

Перед началом работ убедитесь, что у вас под рукой есть все необходимые инструменты и материалы. Вот что вам понадобится:

• Термостатическая головка (соответствующая диаметру вашей батареи)
• Ключ для снятия старой головки (обычно в комплекте с термостатом)
• Ключ-шестигранник илиadjustable ключ
• Чистая ткань или бумажные полотенца
• Перчатки и защитные очки
• Необязательно: герметик или ФУМ лента

Пошаговая инструкция по установке

Установка термостатической головки — процесс, который требует внимания и аккуратности. Следуйте нашим рекомендациям, чтобы всё прошло гладко.

Шаг 1: Отключение системы отопления

Перед началом работ убедитесь, что система отопления отключена. Это важно для вашей безопасности и предотвращения повреждения оборудования.

Если вы не уверены, как это сделать, проконсультируйтесь с инструкцией вашей системы или обратитесь к специалисту.

Шаг 2: Снятие старой головки

Используйте ключ, который прилагается к термостатической головке, чтобы снять старую головку с батареи. Поверните ключ по часовой стрелке до полного снятия.

Если старая головка не снимается, возможно, её пришлось бы использовать дополнительные инструменты или применить немного силы. Но будьте осторожны, чтобы не повредить резьбу на батарее.

Шаг 3: Очистка резьбы

После снятия старой головки очистите резьбу на батарее от старого герметика или грязи. Это обеспечит надёжное соединение новой головки с батареей.

Используйте чистую ткань или бумажные полотенца для очистки поверхности.

Шаг 4: Установка новой головки

Теперь пришло время установить новую термостатическую головку. Нанесите на резьбу батареи небольшое количество герметика или ФУМ ленты, чтобы обеспечить герметичность соединения.

Завинтите головку на батарею, поворачивая её против часовой стрелки. Убедитесь, что головка сидит плотно, но не перетягивайте, чтобы не повредить резьбу.

Шаг 5: Проверка герметичности

После установки включите систему отопления и проверьте герметичность соединения. Если вы заметите какие-либо признаки утечек, немедленно выключите систему и устраните проблему.

Для дополнительной безопасности можно использовать ключ, чтобы слегка поджать соединение.

Рекомендации по выбору и эксплуатации

Чтобы термостатическая головка служила вам долго и эффективно, обратите внимание на следующие рекомендации:

Параметр	Рекомендация
Диаметр	Выбирайте головку, соответствующую диаметру вашей батареи.
Материал	Предпочтите головки из качественных материалов, таких как латунь или нержавеющая сталь.
Температурный диапазон	Убедитесь, что термостат может работать в диапазоне температур, который вам нужен.
Обслуживание	Регулярно проверяйте герметичность соединения и чистоту головки.

Следуя этим рекомендациям, вы сможете наслаждаться комфортной температурой в вашем доме и сэкономить на отоплении.

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для установки термостатической головки

Что такое термоголовка на радиатор.

Радиаторные термоголовки – это механические устройства, которые регулируют проток горячего теплоносителя в радиаторах отопления. Они устанавливаются на каждую батарею отопления в помещении и позволяют контролировать температуру в отдельных комнатах.

Принцип работы.

Термостатическая головка обычно состоит из металлического корпуса, термоэлемента, пружины, клапана и настройки температуры. Внутри корпуса находится термоэлемент, который реагирует на изменение тепла в окружающей среде. Когда температура в комнате понижается, элемент сжимается, и пружина давит на клапан, вызывая его закрытие и прекращение потока горячей воды в радиатор.

Когда температура повышается, элемент расширяется, пружина отпускает клапан, и горячая вода начинает циркулировать в радиаторе для поддержания заданного уровня тепла. Настройка температуры производится обычно путем поворота ручки или регулятора на корпусе термоголовки.

Термостатические головки деляться на виды:

По типу работы

• Механические - самый простой и недорогой вариант, который работает на основе расширения жидкости при изменении температуры. Они дешевы, легко устанавливаются и используются, но не обладают высокой точностью и не позволяют установить точную температуру в помещении .

• Электронные - более точный вариант, который работает на основе электронных датчиков. Они могут быть программируемыми и контролируют температуру в помещении с очень высокой точностью. Однако они более дорогие и сложные в установке.

По способу управления

• Ручные - Механические терморегуляторы управляются путем поворота ручки, которая открывает или закрывает клапан на радиаторе. Эти регуляторы достаточно просты в использовании и не требуют электропитания.

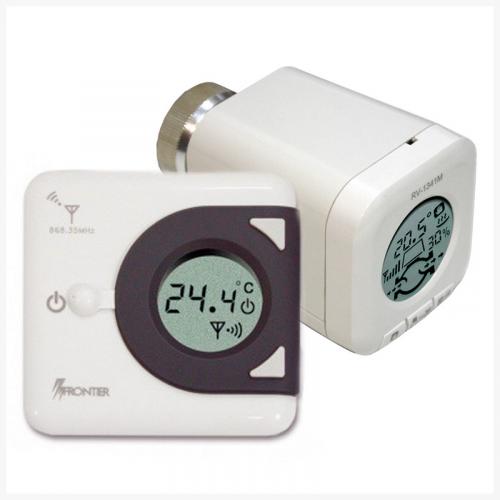

• Дистанционные - могут управляться с помощью пульта дистанционного управления или мобильного приложения. Они более точны в измерении температуры и обеспечивают более точный контроль над регулировкой тепла. Однако они требуют подключения к электросети или наличие батареек.

По типу соединения:

• резьбовое соединение М30х1,5

• резьбовое соединение М28х1,5

• резьбовое соединение RTD (система Danfoss)

• соединение защелка RA (система Danfoss click)

По действующему веществу

• Жидкостная — это наиболее распространенный тип. Они содержат внутри себя жидкость, которая расширяется при нагревании и сжимается при остывании. Этот процесс передается на шток, который управляет подачей тепла. Жидкости чуть медленнее изменяют объемы, но их производить проще. Как правило, используются производные ацетона или толуола.

• Газоконденсатная - работают по тому же принципу, что и жидкостные, но вместо жидкости они используют сжиженный газ, который конденсируется при нагревании и сжимается при остывании. Этот тип термоголовок более чувствительный к изменениям температуры, т.к газы быстрее реагируют на изменения температуры чем жидкости, и имеет более широкий диапазон температурного регулирования. Но технологически их производить сложнее.

По расположению датчика температуры - из-за того, что радиаторы и трубопроводы не всегда имеют удобное и правильное расположение, существует три основных типа термоголовок:

• со встроенным термодатчиком - этот тип головок встречается наиболее часто и имеет самую доступную цену. Они устанавливаются в легко доступных местах. Однако стоит помнить, что термоголовка со встроенным датчиком не должна располагаться над батареей или трубой.

• с выносным датчиком - если не удается установить обычный терморегулятор по всем правилам, используют термоголовку с выносным датчиком. Датчик устанавливается в месте, где свободно циркулирует воздух, и соединяется с терморегулятором при помощи капиллярной трубки.

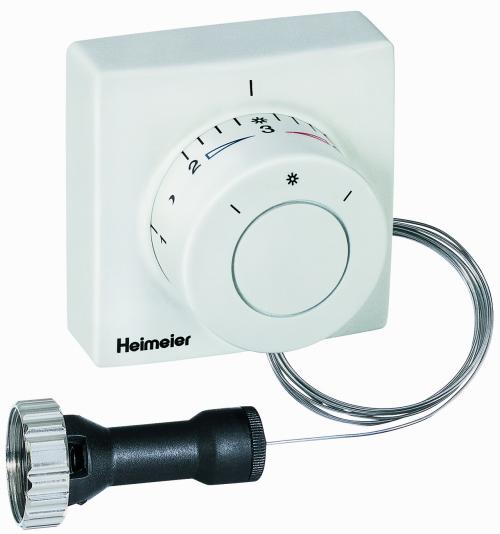

• с выносным регулятором (или с внешним датчиком и регулятором) - если место установки клапана скрыто, например, за тяжелой мебелью или неподвижной конструкцией интерьерного декора, то следует использовать термоголовку с внешней регулировкой. Лучше всего использовать модель, в которой регулятор и датчик можно установить отдельно от термоголовки.

Как выбрать подходящую термостатическую головку для моей батареи

Назначение таковой: снимать показания температуры воздуха в помещении и задавать программу действия регулятору. Настройка предельных нормативов происходит вручную, а потом уже автоматически передаётся на клапан.

Виды термостатических головок:

• С ручной настройкой.

Поворачивая регулятор в одну или другую сторону, снижают или повышают пропускную способность зазора. Такие уникумы можно встретить на старых чугунных представителях прошлого века. Эффективность подобной настройки снижается постоянной необходимостью подкручивать вентиль, открывая или закрывая струю горячей воды. В принципе головка мало отличается от простого сантехнического вентиля.

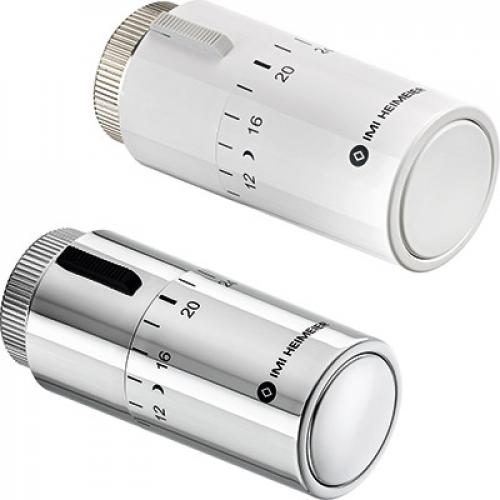

• Механическая .

Заданная настройка регулируется автоматически с помощью сильфона. На видимой части нанесена цифровая шкала, по которой выставляют необходимый показатель регулировки тепла. Значения колеблются от +14 до +28 градусов. Простота регулировки и работа без источника питания значительно снижает стоимость датчика и делает его предпочтительным в бюджетных вариантах.

Важно ! Если узел долгое время не поворачивать, а магистраль находится в постоянной работе, то некоторые части могут прикипеть и станут непригодными.

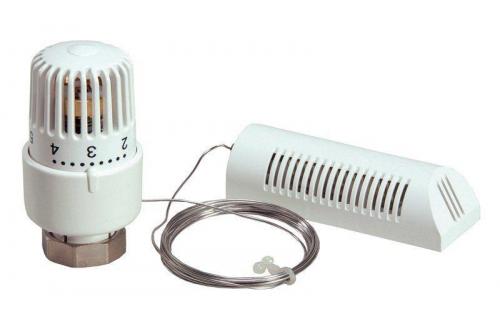

• С выносным датчиком.

Показания по капиллярной трубке автоматически передаются на термоголовку, которая реагирует, увеличивая или снижая силу нагрева. Устройство с выносным датчиком настоятельно рекомендуется на секциях, декорированных плотными экранами.

Термоголовка снимает показания в районе самой батареи, которая закрыта экраном и сохраняет собственный микроклимат, что не соответствует общей обстановке помещения. Выносной датчик определяет величину тепла в самой комнате и передаёт её на термоголовку, реагирующую на изменения.

Терморегулятор с выносным датчиком Источник handmade.minemegashop.ru

• Автоматическая с сервоприводом.

Снабжена мини электродвигателем, получающим сигнал из блока управления. Он регулирует высоту клапана, сужая или расширяя зазор для пропуска горячей воды;

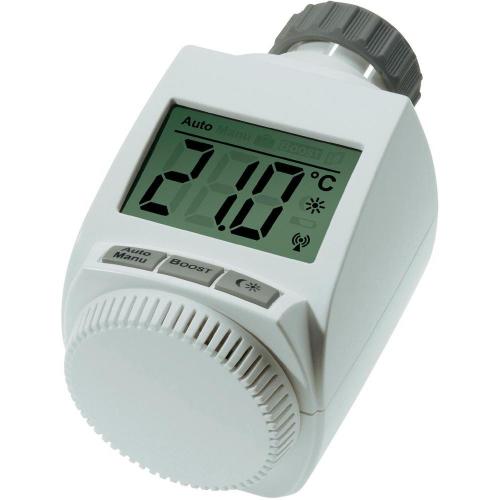

• Электронная.

Имеет микропроцессор, который управляет снижением и повышением скорости потока. Питается от двух пальчиковых батарей. Владелец имеет возможность задавать параметры по часам, временам суток и дням недели.

По санитарным нормативам, ночная температура для качественного отдыха должна быть невысокой, а днём можно сделать теплее. Экономия с помощью электронной термоголовки в конечном итоге перекроет значительную цену в начале монтажа.

Нужно ли сливать воду из системы отопления перед установкой термостатической головки

Прежде чем приступить к монтажу термоголовки, необходимо подобрать удобное и правильное место. Частой ошибкой при установке становится выбор помещения, в котором температура сильно отличается от показателей в остальной части дома. Например, терморегулятор крепится к батарее, скрытой в нише. Устройство реагирует на жару в маленьком закрытом помещении и отключает отопление. Аналогичные последствия наступают в случаях, когда прибор вместе с радиатором расположены глубоко под подоконником, перекрыты крупной мебелью или находятся под прямым солнцем.

Еще один вариант неправильной установки – размещение устройства под потоком холодного воздуха. К примеру, в крайней части подоконника, где есть щель. В этой ситуации датчик, наоборот, будет считывать понижение температуры и включать батареи на полную мощность, в помещении будет жара. Данные ошибки лишают всякой полезности устройство и аннулируют те задачи, которые оно должно было решить.

Монтировать термостатическую головку необходимо в месте, где поддерживается средняя температура помещения, тогда ее работа будет наиболее корректной, а условия в доме более комфортными.

Еще одна распространенная ошибка в процессе установки – монтаж термоголовки в вертикальном положении над клапаном в верхней части батареи. На первый взгляд кажется, что такое расположение удобно и эстетично, однако на деле этот вариант приведет к неправильной работе всей системы. Проблема в том, что от трубы поднимается горячий воздух, который нагревает головку. Естественно, температура становится выше, устройство начинает уменьшать мощность отопления.

Чаще всего термоголовку устанавливают сразу же, вместе с радиаторами. Прежде чем приступать к монтажным работам, необходимо:

Перекрыть стояк

, а затем слить всю воду из труб в ведро. Лучше всего установкой заниматься в летний период, когда отопительная система отключена;
• Далее подбираем место для крепления термоголовки с учетом тех ошибок, что описаны выше;
• Важно помнить, если терморегулятор устанавливается в верхней части радиатора, то располагается он исключительно горизонтально. В нижней части термоголовка может крепиться как вертикально, так и горизонтально, поскольку все потоки тепла поднимаются вверх, и на прибор никак не повлияют.

Для монтажа

потребуются следующие инструменты и материалы:

• Два разводных ключа;
• Лента ФУМ;
• Накидная гайка-американка.

Сам процесс установки

довольно прост. Нужно всего лишь выполнить несколько последовательных шагов:

• На время работы с термоголовку необходимо скрутить с вентиля, шток прикрыть колпачком, чтобы защитить устройство от повреждений;
• К радиатору вентиль прикрепляем патрубком с накидной гайкой, а к системе при помощи отдельной накидной гайкт;
• Клапан необходимо устанавливать по направлению стрелки на корпусе, обозначающей направление потока воды;
• В качестве уплотнителя наматываем в месте резьбового соединения ленту ФУМ;
• Каждую резьбу сначала закручиваем вручную, а затем затягиваем разводным ключом на один оборот (может быть на четверть больше). Когда приступаете к затягиванию второй резьбы, первую необходимо зафиксировать ключом, чтобы вентиль не изменил расположения относительно батареи, для этого и нужны два разводных ключа;
• Последним шагом закрепляем головку на клапане. В некоторых моделях она крепится одним нажатием, а в других при помощи накидной гайки.

Как определить, какой тип термостатической головки подходит для моей батареи

Даже современные клапаны в радиаторах теряют герметичность по прошествии нескольких лет. Способ устранения в этом случае, как правило, очень прост.

Термостатические клапаны удобны в ремонте, так же как и в эксплуатации. Раньше нужно было выпускать воду из всей системы отопления и как минимум менять графитовый шнур в сальнике. Теперь сальник в сборе меняется без проблем, отопление не отключают. В связи с тем, что сейчас изменилась конструкция вентилей, сначала надо отсоединить рукоятку. Определить тип сальника, который потребуется, можно в магазине запчастей или у водопроводчика. Для работы понадобится гаечный ключ № 12 или № 13 — это самые распространенные размеры. А лучше всего подойдет небольшая карбюраторная отвертка. В качестве уплотнителя между корпусом вентиля и сальником вполне достаточно обработанной металлической шайбы, поскольку давление в отопительной системе низкое. Поэтому новый сальник можно закрепить лишь на четверть оборота. По возможности избегайте контакта со смазкой нового сальника. Дело в том, что следы этой силиконовой смазки тяжело удалить с пальцев даже спиртом или растворителем. Легким нажатием на маленький штифт вентиля проверьте, свободно ли он работает. Если штифт после лета слегка застревает, его можно таким способом привести в порядок или пересадить на снятый сальник. При установке рукоятки вентиля не забывайте, что маленькие перемычки в рукоятке входят в пазы на корпусе и надвигаются на корпус до упора. Перед ремонтом не помешает проверить уровень воды в отопительной системе и вытеснить из батареи воздух.
