Установка обратного клапана. Как устроен канализационный обратный клапан
Устройство обратного клапана, как правило – нехитрое. Их самого названия уже понятно, что он должен исключать возможность тока жидкости в противоположном нормальному направлении. Затвор (заслонка) в нейтральном положении опущен вниз, и даже при небольшом напоре выпускаемых канализационных стоков откроется, уступая им дорогу. Но если появляется перемещение в обратном направлении, (вызванный переполнением трубы дальше по ходу трассы), заслонка тут же перекроет проход.
Цены на обратный клапан для канализации
обратный клапан для канализации
Различия клапанов по способу врезки в систему
Клапаны устанавливаются на канализационные трубы различного диаметра.
- Как правило, модели, используемые на бытовом уровне, приведены к стандартам пластиковых канализационных труб с раструбным соединением – от 50 мм и выше.
Обратный канализационный клапан со стандартным раструбным соединением для трубы диаметром 50 мм.
- Начиная с диаметра DN200 и выше (как правило, в частной практике с такими канализационными разводками сталкиваться не приходится) обычно используются уже металлические клапаны с фланцевым соединением. При их монтаже уже требуется привлечение специалистов, в том числе для выполнения сварочных работ – для приваривания фланцев в нужных точках трассы.

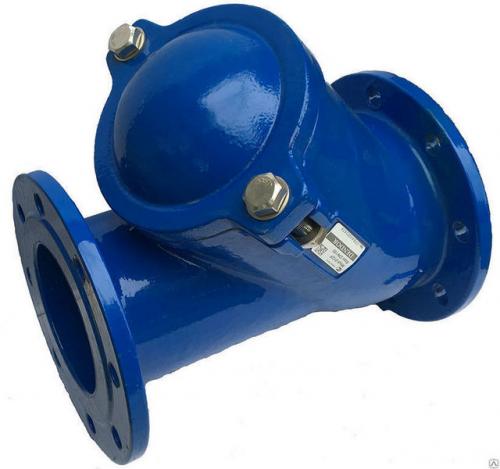

На иллюстрации – шаровой обратный клапан в металлическом корпусе с фланцевым соединением.
- Клапаны на металлических канализационных трубах могут не крепиться непосредственно к фланцам, а устанавливаться между двумя фланцами, которые затем обтягиваются по кругу болтами или шпильками.

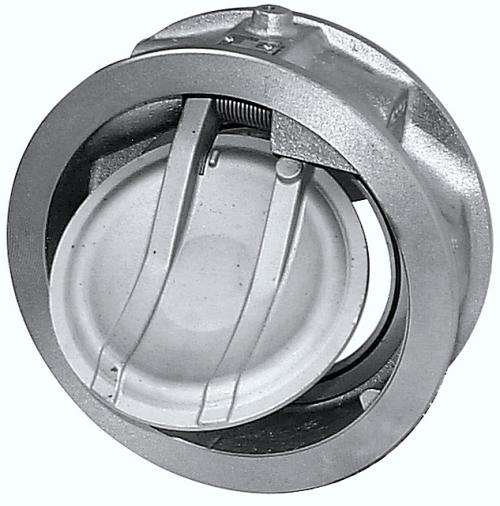

Пример обратного клапана межфланцевой установки.
Такие устройства более компактные, и проще в установке, хотя бы с тех позиций, что обжимать приходится один комплект шпилек на фланце. Но зато в подобных клапанах уже никак не «втиснуть» ревизионное окно, так что при подозрениях на неполадки или засор придется проводить обязательный демонтаж.

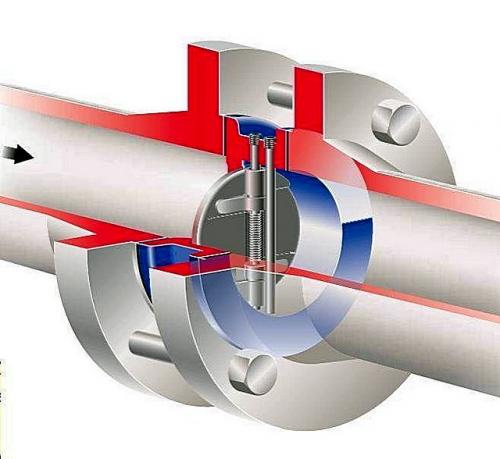

Компактный клапан может быть зажат (обтянут) между двумя фланцами соседних участков трубы. У такого способа монтажа есть и достоинства, и недостатки.
- В автономных канализационных системах – вряд ли, а в централизованных, да, могут встречаться обратные клапаны в металлическом корпусе с патрубками, предназначенными для установки в раструбы чугунных канализационных труб старого образца.

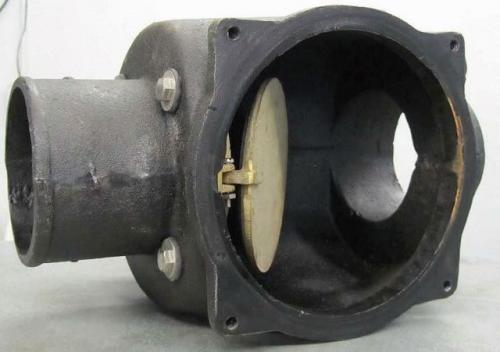

Обратный канализационный клапан в чугунном корпусе.
- Наконец, существуют обратные клапаны, которые устанавливаются или в начале , или в конце трубы. Например, оснащенные собственной внешней манжетой, которые надевается на выходной патрубок (выпуск) унитаза. А далее уже одевается раструб канализационной трубы, и заслонка оказывается внутри нее.

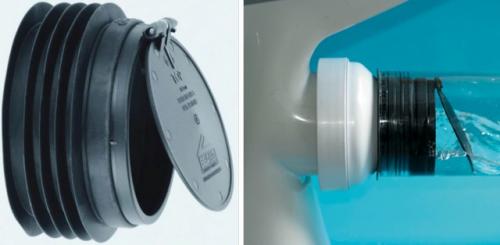

Один из простейших обратных клапанов в виде манжеты с заслонкой, с установкой непосредственно на выпуск унитаза. «Прозрачность» трубы, понятное дело, показана исключительно для правильного представления о работе затвора.
Или, наоборот, с раструбом — для установки на конец последней по ходу трассы трубы. Например, при входе в перепадный или поворотный колодец, или же в точке сброса из трубы в канализационный коллектор.

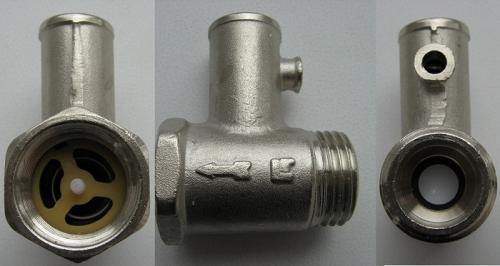

Установка обратного клапана на водонагреватель. Должна ли капать вода из предохранительного клапана
Если вода в водонагревателе нагревается, то, соответственно, она расширяется. А поскольку деваться ей некуда, то её излишки будут выходить через предохранительный клапан. Поэтому, да, нормальное состояние защитного клапана, когда вода нагревается, это сбрасывать её некоторое количество из накопительной емкости.
При этом неисправный клапан при нагревании воды может не пропускать воду или наоборот, сильно протекать, если вода холодная. В таком случае нужно заменить предохранительный клапан на новый. К сожалению, проверить работу защитного клапана можно только в тот момент, когда вода в бойлере нагрелась свыше 60 градусов.
Итак, что мы имеем:
- Предохранительный клапан нельзя заменить обратным клапаном;
- Установку защитного клапана необходимо осуществлять на вводе холодной воды в бойлер;
- Для удобства обслуживания, необходимо предусмотреть установку запорных кранов перед и после клапана;
- Лучше будет перестраховаться и всё-таки поставить обратный клапан перед предохранительным. Это позволит избежать утечки воды из водонагревателя, если предохранительный клапан выйдет из строя;
- Обязательно при покупке, уточните, имеет ли предохранительный клапан, также и функцию обратного клапана.
Никогда не отказывайтесь от установки предохранительного клапана в водонагреватель.
Он выполняет практически такую же службу, как и группа безопасности на котле. Но если в закрытой системе отопления обязательно устанавливается расширительный бак, то вот при обвязке водонагревателя он отсутствует, поэтому увеличенной в объёме воде некуда уходить, только как через предохранительный клапан.

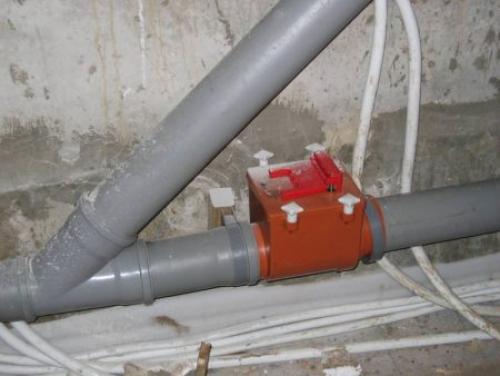

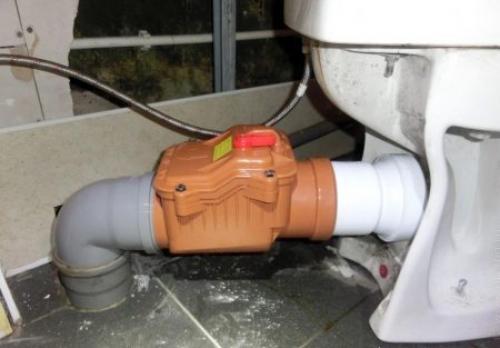

Установка обратного клапана на канализацию. Защита от аварий на канализационных сетях
При возникновении засора в канализационных сетях жители обращаются в аварийно-диспетчерские службы. Но пока их сотрудники прибудут на место аварии и сумеют перекрыть подачу воды, аварийная квартира нередко оказывается затопленной, а имущество жильцов – испорчено. Для исправления ситуации и устранения запаха в квартире придется делать серьезный ремонт, что, естественно, потребует серьезных финансовых вливаний.
Решить проблему поможет установка обратного клапана на канализацию. Как работает обратный клапан? Максимально просто. Принцип работы обратного клапана заключается в том, что он пропускает стоки только в прямом направлении, не позволяя им двигать в обратном.
Совет! Установить обратный клапан на канализацию особенно рекомендуется жильцам квартир, расположенных на первых-вторых этажах. Как правило, выше этого уровня столб сточной жидкости не поднимается.
Где можно установить обратный клапан?
Существует два варианта решения проблемы:
- Воспользоваться одним клапаном, имеющим большую пропускную способность, установив его на общую канализационную трубу.
- Установить отдельные клапаны на каждый сантехнический прибор.
Установка общего клапана возможна только для небольшого дома, обратный клапан для канализации 110 мм или 150 мм решит все проблемы, а вот для многоквартирных домов такой вариант невозможен.
В этом случае лучше предусмотреть установку клапана на канализационную трубу для каждого предмета сантехники. То есть, нужно установить обратный клапан для канализации 50 мм, 40 мм или 32 мм.
Совет! Размеры клапана зависят от диметра отвода, куда его планируется установить. Так, для канализации 32 мм нужны 32 миллиметровые клапаны.
Клапаны отличают не только размеры, в продаже можно найти две разновидности клапанов для канализации:
- Обычный, предназначенный для предотвращения обратного тока воды.
- Клапан для унитазов или фановых труб. Это устройство монтируется непосредственно в трубы. Важно, чтобы они присутствовали в системе, где отмечается контруклон труб, который крайне сложно устранить, полностью не переделывая систему.
Разберемся, какой клапан стоит поставить в квартире, а какой рекомендуется устанавливать в частном доме.
Принцип действия клапанов
Нужно заметить, что устройство обратного клапана для канализации зависит от его типа. Так, для напорной канализации нужен шаровый обратный клапан, который используется для того, чтобы не допустить перетекания жидкости в обратном направлении. Он имеет два патрубка – приемный и выпускающий.

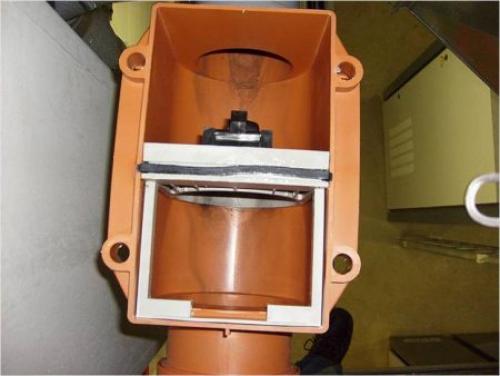

Устроен обратный клапан для напорной канализации просто. В камере клапана располагается шарик, наполненный воздухом, который при возникновении обратного тока воды создает давление на мембрану. Эта мембрана полностью перекрывает камеру, и жидкость попасть в трубу не может.
Чтобы клапан для напорной канализации служил надежнее, его нужно регулярно чистить. Для этого производители предусмотрели наличие съемной крышки. Помимо этого, это устройство, как правило, имеет запорный вентиль, который позволяет перекрыть трубопровод в случае необходимости. Устанавливаются такие клапаны в месте, где соединяются две трубы. Монтаж можно вести и в вертикальный стояк, и в горизонтально расположенной трубе.
Правила установки
Запорный клапан в трубу может быть установлен во время сборки трубопровода в месте соединения труб, допускается монтаж и в действующей сети. Клапан должен иметь тот же диаметр, что и диаметр установленной трубы, если это невозможно, то монтаж ведется с использованием переходника.
Совет! При выборе места установки клапана нужно помнить, что к нему должен быть оставлен доступ, необходимый для обслуживания и прочистки.
Вот несколько рекомендаций по установке клапана:
- На каждой модели имеется стрелочка, которая указывает направление тока жидкости. Установка должна быть произведена строго по направлению, указанному стрелкой.
- При монтаже стрелка должна быть направлена к канализационному коллектору, только при соблюдении этого условия он будет правильно работать. То есть стрелка должна указывать нормальное движение жидкости от сантехнического прибора до стояка.
- Перед установкой стоит провести его испытания на герметичность, такой несложный тест позволит избежать проблем в дальнейшем.
- В случае уменьшения уровня герметичности блокирующей мембраны при работе будет возникать вибрация и шум. Для устранения поломки нужно будет снять съемную крышку, вытащить затвор и заменить его. Можно не менять затвор полностью, а установить в него новую герметичную окантовку, которая достаточно легко снимается.
Совет! Стоимость обратных клапанов может сильно разниться. Не стоит выбирать самые дешевые модели, так как сэкономленная сумма не может пойти в сравнение с затратами, которые потребуются на ремонт в случае затопления квартиры.
Установка обратного клапана на насос. На скважине или в колодце с погружным насосом
Если будете искать информацию, где ставить обратный клапан на погружной насос, информация может быть противоречивой. Одни советуют ставить сразу на выходе насоса, другие — на входе в дом или в приямке, если речь идет о скважине. Как ни странно, все три варианта рабочие. Просто для разных случаев.
Место установки обратного клапана в системе водоснабжения выбираем в зависимости от параметров системы и оборудования
Поставить обратный клапан в доме или в приямке над скважиной можно, если вертикальный участок трубопровода не превышает 7 метров. Длина горизонтального участка (если он без наклона) роли не играет. При такой протяженности трубопровода вода не будет стекать обратно в колодец или скважину.
Место установки обратного клапана в системе водоснабжения с погружным насосом
Если зеркало воды находится ниже семи метров (насос тянет воду с глубины более 7 метров), обратный клапан ставим после насоса. Можно сразу (как на фото выше), а можно поставить фильтр, потом обратный клапан. Допустимо установить клапан на пару метров над уровнем воды. Это уже не играет большой роли. Но такой способ установки — на глубине — неудобный для обслуживания. Рано или поздно клапан придется либо чистить, либо менять. Если он в скважине или в колодце, надо все вынимать на поверхность. Сама замена занимает считанные минуты. На то, чтобы открутить резьбу, снять старый, проверить/почистить или поставить новый, нужно минут пять. А вот все подготовительные работы — это тяжело, мокро и неприятно. Так что по возможности, переносим обратный клапан в дом или приямок.

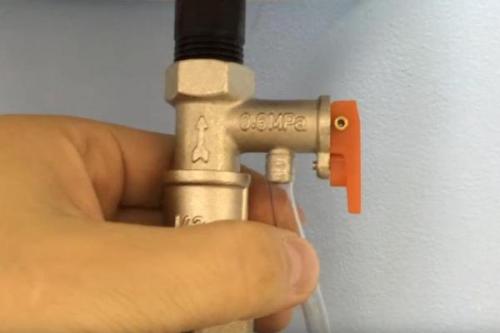

Установка обратного клапана на бойлер. Срабатывание предохранительного клапана
Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.
Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.
Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.
Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.
Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.
Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.
