Как правильно прикрутить термоголовку к радиатору отопления: пошаговая инструкция

Как правильно прикрутить термоголовку к радиатору отопления: пошаговая инструкция

Термоголовка для радиатора отопления — это устройство, которое позволяет регулировать температуру в помещении, обеспечивая комфорт и экономию энергии. Правильная установка и настройка термоголовки способствует эффективной работе системы отопления.

Преимущества термоголовки для радиаторов

Комфорт :

• Поддержание заданной температуры в помещении.

Экономия энергии :

• Снижение расхода тепла в зависимости от текущих условий.

Удобство управления :

• Лёгкая настройка температуры вручную или автоматически.

Подготовка к установке термоголовки

Необходимые инструменты :

• Разводной ключ или гаечный ключ.
• Тряпка для очистки соединений.

Материалы :

• Термоголовка и термостатический вентиль (если его ещё нет).
• Уплотнительные кольца или фум-лента для герметизации соединений.

Проверка совместимости :

• Убедитесь, что термоголовка подходит к установленному вентилю радиатора.

Этапы установки термоголовки

Перекройте подачу воды :

• Закройте вентиль на подающей линии радиатора или слейте воду из системы отопления.

Демонтаж старого вентиля :

• Если радиатор оснащён обычным вентилем, снимите его с помощью ключа.
• Очистите резьбу от старого уплотнителя и загрязнений.

Установка термостатического вентиля :

• Установите новый вентиль на место старого, используя уплотнитель для герметичности.
• Затяните соединение ключом, но не переусердствуйте, чтобы не повредить резьбу.

Монтаж термоголовки :

• Закрепите термоголовку на вентиле, соблюдая инструкции производителя.
• Убедитесь, что термоголовка плотно прилегает, но при этом может свободно поворачиваться.

Запуск системы отопления :

• Откройте подачу воды и проверьте соединения на наличие протечек.
• Отрегулируйте термоголовку до желаемого уровня температуры.

Советы по установке и настройке

• Устанавливайте термоголовку в горизонтальном положении, чтобы термодатчик мог корректно измерять температуру воздуха.
• Не закрывайте термоголовку шторами, мебелью или декоративными панелями, чтобы не нарушать работу датчика.
• При первом запуске системы дайте термоголовке время адаптироваться к условиям помещения.

Частые ошибки при установке

Неправильная установка вентиля :

• Ошибки при подключении приводят к утечкам.
• Решение: проверяйте герметичность всех соединений.

Закрытая термоголовка :

• Термоголовка, расположенная за шторами или мебелью, работает некорректно.
• Решение: установите устройство в открытом месте.

Неверный выбор термоголовки :

• Несовместимость с вентилем радиатора.
• Решение: уточните тип вентиля перед покупкой.

Преимущества правильно установленной термоголовки

• Оптимальный контроль температуры в помещении.
• Снижение затрат на отопление.
• Повышение комфорта и удобство управления системой отопления.

Связанные вопросы и ответы:

Почему стоит устанавливать термоголовку на радиатор отопления

Если у вас дома всю зиму дубак, то этот пост не для вас.

Этот пост для тех, у кого батареи шпарят огого!

Итак, давайте рассмотрим для чего нужны термоголовки на примере Екатеринбурга.

На представленном ниже графике показана среднесуточная температура уличного воздуха в Екатеринбурге за 2013 год.

Отопительный период начинается и заканчивается, когда температура на улице держится на отметке +8*С. В этот момент бытовых теплопоступлений (от лампочек, компьютеров и проч.) становится недостаточно для поддержания в помещениях более-менее комфортной температуры. Принимаем это значение за 0. При температуре выше 8*С отопление не работает, при температуре ниже 8*С отопление работает. При температуре 8*С отопление работает на 0%. Расчетная температура наружного воздуха для Екатеринбурга равна минус 35*С. При этой температуре система отопления работает на 100%.

Теперь внимательно посмотрим на график. Приняв +8*С за ноль, а -35*С за 100% мы увидим, что система отопления в среднем должна работать на 40-50% мощности (температура на улице около -7*С). В какой-то мере избыточная мощность нивелируется в котельной путем снижения температуры теплоносителя, однако котельные работают по нижнему пределу температуры, и, чтобы не замерз один, самый дальний, потребитель, от жары страдают все остальные.

Избыточную мощность отопительных приборов можно убрать, закрывая и открывая кран в необходимый момент, однако, как показывает практика, необходимый момент наступает каждые 10-30 минут. Никто не захочет так часто подходить к радиатору. Эту проблему с легкостью решает термоголовка. Она отслеживает температуру воздуха в помещении и открывает и закрывает радиатор в нужный момент, не давая помещению перегреваться. В итоге Вы расходуете ровно столько тепла, сколько необходимо для поддержания комфортной температуры в помещении. Вам не приходится открывать окна и выпускать драгоценное тепло на улицу.

Кроме экономии тепловой энергии вы получаете возможность самостоятельного точного регулирования температуры воздуха в помещении в зависимости от погодных условий и индивидуальных требований к комфорту. Вам больше не придется устраивать дома сквозняки из-за жары, термоголовка не позволит перегреть помещения.

Какие инструменты мне понадобятся для установки термоголовки

устанавливается на , который уже непосредственно монтируется с самой батареей. Реагируя на изменение температуры в комнате, термоголовка для радиатора отопления давит на иголку термостатического клапана, тем самым увеличивая или уменьшая поток теплоносителя в батарее. Вы можете задать нужную температуру, и термоголовка будет поддерживать ее, несмотря на поступающее тепло от бытовых электроприборов и солнечного света. Таким образом, использую термоголовки на радиаторы отопления, потребитель получает следующие выгоды:

• экономия денег на отоплении (в следствии контроля теплоносителя в батареях отопления);
• индивидуальный подбор температуры для каждой комнаты, исходя из сторон света (юг, север), наличия бытовых приборов (например, кухонная плита). В дальнейшем, это избавит вас от от вечного открывания и закрывания окон, которое требовалось раньше, чтобы отрегулировать температуру «вручную».

Виды термоголовок для радиатора отопления

• стандартные (встроенные) и термоголовки на радиаторы отопления с (термоголовка в будущем может быть закрыта шторами или радиаторным экраном. Этот момент необходимо заранее учесть, и поставить именно данный вид термоголовки, для таких случаев. Тогда датчик будет находится на растоянии, дистанционно от самого «тела» термоголовки, закрытого шторой , и правильно измеряет температуру).
  Что первые, что вторые по сути работают одинаково, только в стандартных вещество (элемент) измерения температуры находиться в самой термоголовке, а во второй он уже находиться в выносном датчике и капиллярной трубке.
  Принцип работы такой: термоголовка одевается на термостатический элемент со штоком. Когда температура в помещении прогревается до нужной, вещество в термоголовке расширяется, тем самым давя на выше указанный шток, который в свою очередь опускает заслонку внутри термостатического элемента на которой находится термоголовка и перекрывает поступления жидкости внутрь отапливаемого радиатора.
  С выносным датчиком все тоже самое, только температуру измеряет уже датчик, который через капиллярную трубку с определенным веществом уже давит на шток. Использование термоголовки с выносным датчиком позволяет более точно регулировать температуру, так как он устанавливается не рядом с радиатором, который в свою очередь нагретый и может сбивать показания термоголовки.
• Внутренне заполнения у термоголовок для радиатора существует жидкостное или газовое. Газовые превосходят жидкостные в скорости срабатывания.
  У каждой термоголовки свой температурный режим срабатывания. Также у некоторых есть режим против замерзания, который удобен для выставления на период временного отсутствия вас в доме.

Как определить, подходит ли термоголовка к моему радиатору

Самое время проверить образцы в работе. Для этого взяли канистру с жидкостью, циркуляционные насосы, несколько шлангов и собрали из них макет системы отопления.

«Ее мы сделали открытой, чтобы жидкость сливалась прямо в емкость, из которой она и поступает. То есть, чтобы был круг», — рассказал эксперт.

Температуру в помещении решили поддерживать в районе 30 градусов. Для этого понадобились большой радиатор отопления, помпа с подогревом и градусник. Сами термоголовки оставили на улице, где гораздо прохладнее.

«Температуру будем выставлять на термоголовках максимальную — 28 градусов. Соответственно, сначала устройство будет находиться на улице в десяти градусах. Мы будем ставить на 28 градусов, заносить в помещение, включать насос и смотреть, какое количество времени уйдет на то, чтобы клапан перекрыл воду», — отметил Щербаков.

Для чистоты эксперимента повторили тест с каждой термоголовкой по три раза. Лучшие результаты показал дорогой электронный образец. Он быстрее реагировал на изменение температуры.

«Самый дешевый закрылся за 19 минут. Второй, среднего сегмента закрылся за 23 минуты и электронный закрылся за 11 минут. Он как бы сработал практически в два раза быстрее», — поделился специалист.

Как быстро устройства среагируют на понижение температуры? Чтобы это проверить, охладили помещение до плюс десяти градусов. Засекли время и ждали, когда термоголовки откроют клапаны.

«Самая дешевая термоголовка показала результат шесть с половиной минут. То есть мы также проводили три цикла. Вторая показала средние семь минут», — продемонстрировал сантехник.

А вот электронное устройство в этом испытании работало нестабильно. Результаты отличались так сильно, что пришлось повторять эксперимент не три, а целых пять раз. В итоге среднее время составило 18 минут.

«То есть опять же цифры были семь минут, 11, 15. Один раз даже дошло до 38 минут. У них какой-то вот этот цикл закрытия непредсказуемый», — заключил специалист.

Выходит, простые механические термоголовки оказались надежнее, чем дорогой электронный образец. По словам эксперта, бюджетного терморегулятора будет достаточно, чтобы сэкономить на платежах за отопление.

«Стоимость в большинстве зависит от названия и от дизайна. То есть существует дешевый пластик. Соответственно, здесь каждый выбирает свое. Если взять в целом, принцип работы у всех термоголовок одинаковый. Механизмы все одинаковые», — рассказал Щербаков.

Как подготовить радиатор к установке термоголовки

Назначение таковой: снимать показания температуры воздуха в помещении и задавать программу действия регулятору. Настройка предельных нормативов происходит вручную, а потом уже автоматически передаётся на клапан.

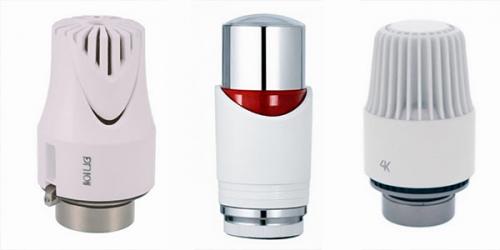

Виды термостатических головок:

• С ручной настройкой.

Поворачивая регулятор в одну или другую сторону, снижают или повышают пропускную способность зазора. Такие уникумы можно встретить на старых чугунных представителях прошлого века. Эффективность подобной настройки снижается постоянной необходимостью подкручивать вентиль, открывая или закрывая струю горячей воды. В принципе головка мало отличается от простого сантехнического вентиля.

• Механическая .

Заданная настройка регулируется автоматически с помощью сильфона. На видимой части нанесена цифровая шкала, по которой выставляют необходимый показатель регулировки тепла. Значения колеблются от +14 до +28 градусов. Простота регулировки и работа без источника питания значительно снижает стоимость датчика и делает его предпочтительным в бюджетных вариантах.

Важно ! Если узел долгое время не поворачивать, а магистраль находится в постоянной работе, то некоторые части могут прикипеть и станут непригодными.

• С выносным датчиком.

Показания по капиллярной трубке автоматически передаются на термоголовку, которая реагирует, увеличивая или снижая силу нагрева. Устройство с выносным датчиком настоятельно рекомендуется на секциях, декорированных плотными экранами.

Термоголовка снимает показания в районе самой батареи, которая закрыта экраном и сохраняет собственный микроклимат, что не соответствует общей обстановке помещения. Выносной датчик определяет величину тепла в самой комнате и передаёт её на термоголовку, реагирующую на изменения.

Терморегулятор с выносным датчиком Источник handmade.minemegashop.ru

• Автоматическая с сервоприводом.

Снабжена мини электродвигателем, получающим сигнал из блока управления. Он регулирует высоту клапана, сужая или расширяя зазор для пропуска горячей воды;

• Электронная.

Имеет микропроцессор, который управляет снижением и повышением скорости потока. Питается от двух пальчиковых батарей. Владелец имеет возможность задавать параметры по часам, временам суток и дням недели.

По санитарным нормативам, ночная температура для качественного отдыха должна быть невысокой, а днём можно сделать теплее. Экономия с помощью электронной термоголовки в конечном итоге перекроет значительную цену в начале монтажа.

В чем разница между механической и электронной термоголовкой

Прежде чем приступить к монтажу термоголовки, необходимо подобрать удобное и правильное место. Частой ошибкой при установке становится выбор помещения, в котором температура сильно отличается от показателей в остальной части дома. Например, терморегулятор крепится к батарее, скрытой в нише. Устройство реагирует на жару в маленьком закрытом помещении и отключает отопление. Аналогичные последствия наступают в случаях, когда прибор вместе с радиатором расположены глубоко под подоконником, перекрыты крупной мебелью или находятся под прямым солнцем.

Еще один вариант неправильной установки – размещение устройства под потоком холодного воздуха. К примеру, в крайней части подоконника, где есть щель. В этой ситуации датчик, наоборот, будет считывать понижение температуры и включать батареи на полную мощность, в помещении будет жара. Данные ошибки лишают всякой полезности устройство и аннулируют те задачи, которые оно должно было решить.

Монтировать термостатическую головку необходимо в месте, где поддерживается средняя температура помещения, тогда ее работа будет наиболее корректной, а условия в доме более комфортными.

Еще одна распространенная ошибка в процессе установки – монтаж термоголовки в вертикальном положении над клапаном в верхней части батареи. На первый взгляд кажется, что такое расположение удобно и эстетично, однако на деле этот вариант приведет к неправильной работе всей системы. Проблема в том, что от трубы поднимается горячий воздух, который нагревает головку. Естественно, температура становится выше, устройство начинает уменьшать мощность отопления.

Чаще всего термоголовку устанавливают сразу же, вместе с радиаторами. Прежде чем приступать к монтажным работам, необходимо:

Перекрыть стояк

, а затем слить всю воду из труб в ведро. Лучше всего установкой заниматься в летний период, когда отопительная система отключена;
• Далее подбираем место для крепления термоголовки с учетом тех ошибок, что описаны выше;
• Важно помнить, если терморегулятор устанавливается в верхней части радиатора, то располагается он исключительно горизонтально. В нижней части термоголовка может крепиться как вертикально, так и горизонтально, поскольку все потоки тепла поднимаются вверх, и на прибор никак не повлияют.

Для монтажа

потребуются следующие инструменты и материалы:

• Два разводных ключа;
• Лента ФУМ;
• Накидная гайка-американка.

Сам процесс установки

довольно прост. Нужно всего лишь выполнить несколько последовательных шагов:

• На время работы с термоголовку необходимо скрутить с вентиля, шток прикрыть колпачком, чтобы защитить устройство от повреждений;
• К радиатору вентиль прикрепляем патрубком с накидной гайкой, а к системе при помощи отдельной накидной гайкт;
• Клапан необходимо устанавливать по направлению стрелки на корпусе, обозначающей направление потока воды;
• В качестве уплотнителя наматываем в месте резьбового соединения ленту ФУМ;
• Каждую резьбу сначала закручиваем вручную, а затем затягиваем разводным ключом на один оборот (может быть на четверть больше). Когда приступаете к затягиванию второй резьбы, первую необходимо зафиксировать ключом, чтобы вентиль не изменил расположения относительно батареи, для этого и нужны два разводных ключа;
• Последним шагом закрепляем головку на клапане. В некоторых моделях она крепится одним нажатием, а в других при помощи накидной гайки.
