Ассортимент современных инструментальных магазинов поражает своим разнообразием: сегодня здесь можно без труда отыскать любой инструмент ведущих европейских, японских и американских марок. Трудно поверить, что еще 30 лет назад тогдашний советский человек не мог и мечтать о чем-то подобном. В продаже безраздельно царила продукция отечественных заводов, хотя иногда на прилавки «выбрасывались» изделия из братских соцстран. И пусть люди в СССР считали, что наш инструмент уступал импортным аналогам того времени по внешнему виду и потребительским свойствам (хотя с этим высказыванием согласятся далеко не все), у него имелся ряд неоспоримых достоинств: доступность (физическая и ценовая), ремонтопригодность (наличие специализированных мастерских, где имелись необходимые запчасти), надежность и т. д.

Первую в мире дрель сделала компания Fein, и это ― факт, несмотря на наличие альтернативных версий, В Мюнхене есть знаменитый Музей истории техники, где представлены наиболее выдающиеся технические достижения. Среди них всего две модели электроинструмента, причем обе, производства Fein, в том числе первая в мире дрель. В 1867 году Вильгельм Эмиль Файн основал предприятие по производству электрических и физических аппаратов, а спустя почти 30 лет в 1895 году его сын Эмиль Файн изобрел первую ручную электродрель . Это изобретение положило начало индустрии разработки и производства электроинструмента».

Что касается России, то, возможно, определенные шаги в этой области делались и до революции. Но точно известно, что в середине 1930-х годов уже в СССР в коммуне имени Ф.Э. Дзержинского, которую тогда еще возглавлял А.С. Макаренко, началось производство электродрелей, а вскоре выпуск аналогичного инструмента освоил и Харьковский электромеханический завод. Однако широкое производство электроинструмента началось только после Великой Отечественной войны . Разработкой конструкций электроинструмента начали заниматься ВНИИ «Стройдормаш» (с 1947 г.) и ЦКБ «Строймехинструмент» (в начале 1950-х годов).

Во ВНИИ «Стройдормаш» были созданы три отдела, занимавшихся разработкой механизированного инструмента. Также был создан главк, т. е. Главное управление «Главстройинструмент», куда входил ряд предприятий, выпускавших инструмент. Впервые массовое производство ручного электроинструмента начал ростовский завод «Электроинструмент». Он являлся флагманом индустрии и сначала делал электроинструмент на 220 В с одинарной изоляцией. Потом появились аналогичные заводы в Выборге, Даугавпилсе, Конакове, Резекне и т. д. Однако к тому времени западные фирмы уже начали выпускать инструмент с двойной изоляцией. Производством первых моделей такого типа в СССР занималось опять-таки предприятие в Ростове-на-Дону. Что касается строительных вибраторов, то их производил ярославский завод «Красный маяк». Но имевшаяся на тот момент научно-техническая база не могла обеспечить нормального развития инструментальной отрасли, тогда возникла идея создания отраслевого НИИ. В результате появился Всесоюзный научно-исследовательский и проектно-конструкторский институт механизированного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин (ВНИИСМИ).

Связанные вопросы и ответы:

Что такое электробур из дрели made in USSR

1. Соразмерность мощности электродвигателя поставленной задаче . Для большинства стандартных бурильных шнеков прекрасно подойдут модели с мощностью электродвигателя от 1.5 кВт. От мощности зависит, в том числе, количество бурений на одном заряде аккумулятора.
2. Масса . Порой до места лова и между точками лова необходимо преодолеть немалое расстояние по льду, а потому меньшая масса оборудования является крупным преимуществом.
3. Тип ножа . Самые популярные прямые, зубчатые, двухступенчатые, трехступенчатые, полусферические ножи. Разный тип ножа оптимален в разных условиях. Прямой нож наиболее универсален и с успехом применяется по любому типу льда — сухому и мокрому, но сырой немного менее эффективно; зубчатый нож хорошо врезается в вязкий сырой лед; сферические хороши для любой поверхности; ступенчатые предназначены для сухого льда, который они с успехом крошат.
4. Удобство . Электробур должен быть удобен в использовании, что в основном касается размеров рукояток, за которые он удерживается при работе, а также удобства доступа к управляющим кнопкам/рычажкам.
5. Универсальность соединительной муфты . Некоторые производители делают муфты сопрягаемыми лишь со шнеками собственного производства, что может вызывать неудобство при необходимости в смене диаметра.
6. Цена . Выбор конечного варианта во многом завязан на финансовые возможности покупателя.

Как был создан электробур из дрели made in USSR

Механические дрели, как правило, разделяются на односкоростные и двухскоростные. Вторые считаются более практичными и универсальными, несмотря на то, что конструкция немного более сложная. Однако появляется возможность менять скорость вращения, что расширяет сферу применения.

Ручная мини-дрель, имеющая одну скорость вращения, технически представляет собой пару шестерен, с помощью которых передаётся вращение от рукоятки на патрон. Довольно часто шестерни даже не прячут в корпус, а оставляют открытыми.

На крупной ведущей шестерне расположена рукоятка, которой приводится в движение механизм, маленькая (ведомая) шестерёнка зафиксирована на общем валу с патроном. На противоположном от патрона конце устройства смонтирована упорная рукоятка, позволяющая удерживать инструмент и направлять его. Конструкция простейшая, за счёт чего ручная дрель обладает феноменальной надёжностью и практически никогда не выходит из строя.

Двухскоростные ручные дрели несколько более сложные по конструкции, устройство базируется на механизме, который называется двухступенчатым мультипликатором. Это механический редуктор, состоящий из набора шестерен, скомпонованных на нескольких осях в одном корпусе.

Для того чтобы изменить скорость вращения, рукоятка переустанавливается на нужную сторону, при этом меняется передаточное число редуктора и, соответственно, число оборотов патрона за один оборот ручки. Справедливости ради следует отметить, что существуют модели, где переключение скоростей происходит при помощи продольного смещения оси вращения рукоятки и для изменения частоты вращения патрона перекручивать саму ручку нет необходимости.

В целом ручная дрель представляет собой устройство, имеющее плечевой упор, одну рукоятку для вращения патрона и расположенную с другой стороны ручку для удержания инструмента.

Патрон может быть разных моделей, трёх- или четырёхкулачковый. Вращаемая рукоятка фиксируется на валу, как правило, контрящим винтом. Упорная завинчивается в корпус справа или слева. При необходимости все детали можно снять, шестерни почистить и смазать.

Какие технические особенности имеет электробур из дрели made in USSR

Электробур – это автоматически работающий на переменном токе инструмент, который используется для решения такой задачи, как создание земляных ям различного типа и назначения.

Устройство представлено конструкцией из штока, ручек и привода. Оно оснащено электрическим двигателем, в чём и заключается его отличительная особенность. К штоку (так называется стержневая часть рамы) прикреплены специальные лезвия на упорных подшипниках, которыми собирается и поднимается земля, когда агрегат зарывается в землю в процессе разработки ямы.

Бурильный механизм устанавливается вертикально и измельчает грунт с опорой на наконечник.

Зажимной механизм оборудования фиксирует направление бурения в земле. Принцип работы основывается на том, что агрегат приводится в действие, а лезвия получают вращение и начинают крутиться, что обеспечивает редуктор – механизм, соединенный при помощи муфты с устройством двигателя. Чем больше напряжение на входе, тем больше вращающий момент. Частота вращения при таком двигателе не является синхронной вращению магнитного поля статора, что объясняется особым устройством ротора.

Эффективность использования электробуров в проделывании скважин объясняется применением электродвигателя. Его конструкция продумана: полость обладает высокой герметичностью, внутри хорошая изоляция, в том числе от проникновения рабочей жидкости, также обеспечивается постоянное давление. В основные узлы агрегата для рытья грунта ток подается через провод.

В настоящее время электробуры широко используются в земляных работах. С тех пор, как они впервые вошли в употребление, производители и пользователи изобрели немало способов сделать их эксплуатацию по максимуму удобной, экономичной по затратам человеческих ресурсов и времени.

Как электробур из дрели made in USSR отличается от других типов электробуров

• обработка обледеневших и мокрых деталей;
• работа на открытых площадках во время дождя либо снегопада;
• удаление осколков бетона и кирпича руками в процессе работы дрели;
• зажимать и разжимать пассатижами и разводными ключами патрон для установки и смены сверла;
• оставлять без присмотра дрель, присоединенную к электросети даже на короткое время;
• работать электродрелью с приставных лестниц, должны устраиваться прочные леса и подмостки;
• исключить использование дрели вблизи легковоспламеняющихся веществ: жидкостей, газов и т.д.

Запрещается работа электродрелью при:

• повреждении штепсельного соединения, кабеля, его защитной трубки;
• повреждении крышечки щеткодержателя;
• плохой работе выключателя;
• при сильном искрении щеток в коллекторе;
• появлении дыма, запаха горящей изоляции;
• возникновении повышенного шума, стука и вибрации;
• поломке, появлении трещин в корпусе или рукоятке;
• повреждении рабочей части дрели.

Во время работы с электродрелью необходимо соблюдать правила:

• при переносе дрели с одного места на другое, при перерыве в работе и окончании работы инструмент должен быть отсоединен от сети;
• одежда работающего с дрелью должна плотно облегать тело, рукава плотно охватывали кисти рук, полы куртки должны быть застегнуты, волосы тщательно убраны под головной убор;
• при сверлении отверстия в потолке, необходимо работать в каске и защитных очках, иначе в глаза могут попасть осколки бетона и кирпича, агрессивная пыль;
• при работе с твердыми поверхностями и вязкими материалами держать дрель двумя руками, особенно при работе с мощными моделями;
• не перегружать дрель сильным нажимом, дабы не допустить заклинивания;
• быть особенно осторожным при использовании дополнительных насадок;
• запрещается пользоваться переключателем реверса при работающем двигателе;
• запрещается переноска электродрели, удерживая ее за провод либо за рабочие элементы;
• перед сверлением установить дрель на обрабатываемом материале, упереть сверлом в размеченную точку и после этого включить дрель;
• при работе длинными сверлами выключит дрель нужно до момента полного просверливания отверстия;
• вставлять сверло в патрон дрели и извлекать его, регулировать дрель можно только после отключения от сети и полной остановки;
• при резкой внезапной остановке электродрели (исчезновение напряжения в электросети и проч.) немедленно выключить инструмент, поскольку неожиданное восстановление питания при включенной дрели может стать причиной несчастного случая;
• при несчастном случае обратиться за медицинской помощью, одновременно сообщить администрации о несчастном случае для своевременного составления акта о происшедшем несчастном случае и принятии мер.

В каких областях применяется электробур из дрели made in USSR

Мало кто знает о том, что можно сделать из старой дрели, поэтому не торопитесь утилизировать или продавать этот бесценный инструмент. Из него можно изготовить приспособление для шуруповерта, которое предназначено для завинчивания и вывинчивания разных крепежей. Это могут быть не только длинные саморезы, но еще и болты с гайками. Секрет этого устройства в том, что сделать из старой дрели можно очень полезную вещь, которая позволит добираться до труднодоступных мест с последующим вывинчиванием крепежных изделий.

Принцип изготовления насадки или приспособления под шуруповерт из ручной дрели заключается в выполнении таких манипуляций:

1. Для начала освобождаем инструмент от лишних деталей. Для этого следует демонтировать патрон с инструмента, а также рукоятку
2. Демонтируется также упорная пятка, которая в новом приспособлении не понадобится
3. Вал, на котором располагался патрон, имеет достаточно большой диаметр. В патрон шуруповерта установить вал такого диаметра не получится, поэтому приступаем к его стачиванию
4. Стачивать вал для уменьшения его диаметра рекомендуется на токарном станке. Использование для таких целей наждачного круга или болгарки не рекомендовано, так как стачивание получится неравномерным

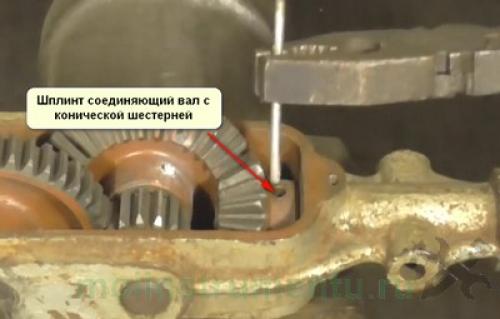

5. Чтобы сточить вал на токарном станке, его понадобится изначально демонтировать с инструмента. Сделать это не трудно. В механизме возле конической шестерни, которая посажена на валу, находится отверстие со шплинтом. Этот шплинт необходимо выбить, тем самым разъединив шестеренку с валом

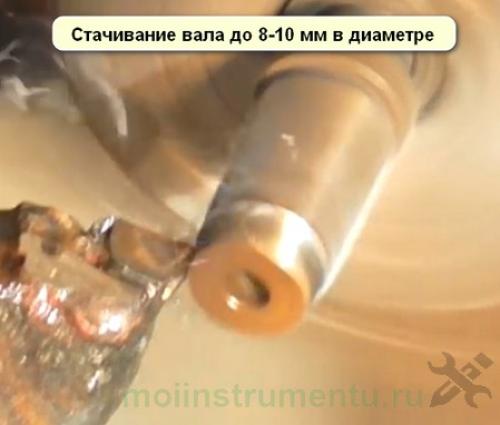

6. После стачивания вала до 8-10 мм на токарном станке, его следует установить на место, не забыв зашплинтовать. Вал изготовлен из каленой стали, поэтому перед тем, как его стачивать, рекомендуется проделать термообработку (нагреть его паяльной лампой)

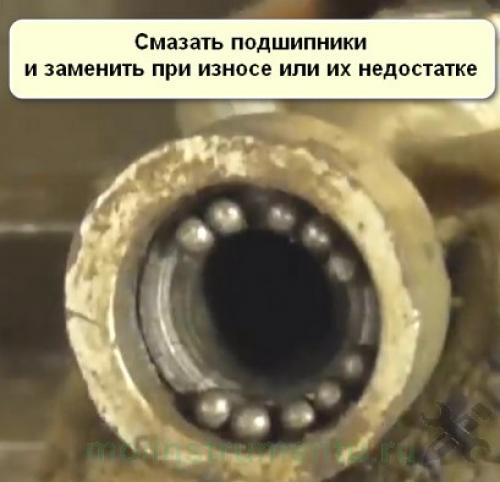

7. Вал перемещается при помощи шарикового подшипника, который можно смазать, чтобы продлить срок его службы
8. Первая часть работы выполнена. Вал, который был сточен, на новом приспособлении будет применяться в качестве передаточного устройства. Рабочим элементом на приспособлении будет вал, на котором крепилась рукоятка

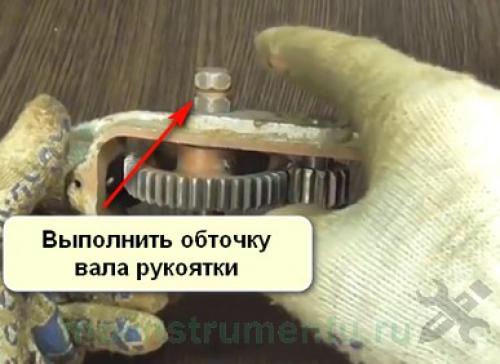

9. Второй вал имеет специфичную шестигранную форму, которую следует также обработать, чтобы можно было надевать на него торцевые головки  или другие насадки. Самый простой вариант — это сделать из шестигранной формы торцевого выступа квадратную под закрепление головок
10. Сделать это можно при помощи болгарки и отрезного круга. При этом на такой вал можно будет устанавливать только головки для завинчивания и вывинчивания болтовых соединений
11. Если планируется применять приспособление для других целей, то на валу можно нарезать резьбы, предварительно сделав его цилиндрической формы и обточив до нужных размеров
12. На нарезанную резьбу необходимо завинтить патрон от дрели, в который можно устанавливать различные насадки — биты, миксеры, сверла, фрезы и т.п.
