Резьба для труб. Виды трубной резьбы

Итак, что же такое трубная резьба. Это та, которая имеет канавки особого профиля. В ее основе треугольник с вершиной 55° и скругленные вершины. Условное обозначение — G, после чего указывается условный проход трубы в дюймах. То есть, на чертежах ставят G 1 1/2″. Это и будет означать, что соединение резьбовое, резьба трубная с диаметром условного прохода 1 1/2 дюйма.

Как обозначается трубная резьба на чертежах? Буквой G и цифрами. Цифра — диаметр условного прохода трубы

Цилиндрическая трубная резьба: особенности, обозначение, размеры

Цилиндрическая трубная резьба описана в ГОСТ 6357-81. Она наносится на наружную или внутреннюю часть трубы. Стандарт также допускает соединение наружной конической и внутренней цилиндрической. Вообще, резьба должна быть выполнена с закруглениями, радиус которых тоже прописан. Однако под соединение цилиндрических деталей допускается прямой срез вершин треугольника (но не для соединения с конической резьбой).

Профиль цилиндрической трубной резьбы

Далее размеры. Цилиндрическая трубная резьба может быть наружной и внутренней. Характеризуются они тремя диаметрами: наружным, внутренним и средним. А еще рабочей высотой профиля, диаметром скругления и шагом. Диаметры и количество витков приведены в таблице.

Размера резьбы в дюймах Шаг витков, ммКоличество витков на дюйм, штДиаметр трубной цилиндрической резьбы, мм

Ряд 1	Ряд 2			D = d	D1 = d1	D2 = d2
1/16 «		0,907	28	7,723	7,142	6,561
1/8″		9.728	9.147	8,566
1/4″		1,337	19	13,15	12,301	11,445
3/8″		16,662	15,806	14,950
1/2″		1,814	14	20,955	19,793	18,631
3/4″		22,911	21,749	20,587
	5/8″	26,441	25,279	24,117
	7/8″	30,201	29,039
1″		2,309
	1 1/8″

По таблице, вроде вопросов быть не должно. Стоит только упомянуть, что при наличии выбора, стоит выбирать размеры из ряда 1. Шаг резьбы и количество витков — одинаковые для нескольких диаметров труб. Недостающие параметры — рабочую высоту профиля и диаметры скругления, берем из второй таблицы.

Рабочая высота профиля и диаметры скруглений для трубной цилиндрической резьбы

Обозначается цилиндрическая трубная резьба латинской буквой G, за которой проставлен диаметр условного прохода трубы в дюймах. Например: G 1/2″, G 2″ и т.д. Далее указывается:

Если резьба левая, проставляются буквы LH, если правая ничего не ставят.
Класс точности — A или B (у А меньше допустимые отклонения) ставят через дефис. Например, G 1 1/8″ — A или G 2″ LH — B. Второе — левая резьба с классом точности B.
Затем прописывают длину свинчивания (длина участка в миллиметрах, на который наносится резьба). G 5/8″ — A — 40.

Если описывается соединение — труба/муфта, например, — класс точности указывается для обеих деталей. Например, G 2 3/4″ — A/A или G 1″ — B/A. Сперва указывается класс точности резьбы трубы, затем муфты или устанавливаемого устройства.

Параметры резьбы

теоретическая высота профиля (Н) — 960491Р;
обозначение по форме профиля – резьба дюймовая (профиль в виде равнобедренного треугольника с углом при вершине 55 градусов);
максимальный диаметр трубы – 6 дюймов (на трубах диаметром свыше 6 используется сварное соединение).

Резьба 1 дюйм. Отличия от метрической резьбы

По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:

форму профиля резьбового гребня;
порядок расчета диаметра и шага.

Различия в профиле резьбы

При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.

Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.

Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.

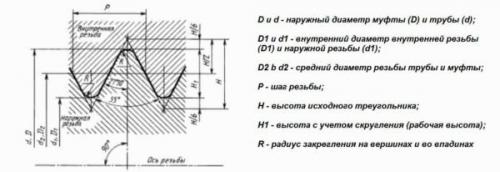

Чертеж. Основные параметры профиля по ГОСТу

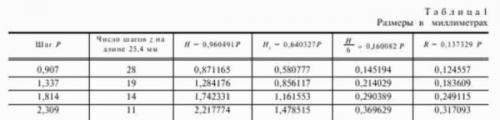

Таблица 1. Основные размеры профиля резьбы

Таблица 2. Основные параметры трубной резьбы

Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.

Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:

В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.

Шаг дюймовой резьбы – это количество витков на дюйм

Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.

Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.

Использование резьбомера для дюймовой резьбы

Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.

Трубная резьба 3/4. Таблица размеров трубной резьбы

Обозначение	Диаметр в дюймах	Внешний диаметр в мм	Внутренний диаметр в мм	Диаметр резьбы в мм	Шагов на дюйм
G 1/8"	1/8	9,73	8,85	8,80	28
G 1/4"	1/4	13,16	11,89	11,80	19
G 3/8"	16,66	15,39	15,25	19
G 1/2"	1/2	20,95	19,17	19,00	14
G 5/8"	5/8	22,91	21,13	21,00	14
G 3/4"	3/4	26,44	24,66	24,50	14
G 7/8"	7/8	30,20	28,42	28,25	14
G 1"	1	33,25	30,93	30,75	11
G 1 1/8"	1 1/8	37,90	35,58	35,30	11
G 1 1/4"	1 1/4	41,91	35,59	39,25	11
G 1 3/8"	1 3/8	44,32	42,00	41,70	11
G 1 1/2"	1 1/2	47,80	45,48	45,25	11
G 2"	2	59,61	57,29	57,00	11
G 2 1/4"	2 1/4	65,71	63,39	63,10	11
G 2 1/2"	2 1/2	75,18	72,86	72,60	11
G 2 3/4"	2 3/4	81,53	79,21	78,90	11
G 3"	3	87,88	85,56	85,30	11
G 3 1/4"	3 1/4	93,98	91,66	91,50	11
G 3 1/2"	3 1/2	100,33	98,01	97,70	11
G 3 3/4"	3 3/4	106,68	104,3	104,00	11
G 4"	4	113,03	110,71	110,40	11

Условно-дюймовая резьба

В США и Канаде распространена, так называемая, условно-дюймовая резьба, или UTS (Unified Thread Standard). Для нее характерны угол при вершине в 60° и теоретическая высота профиля H=0,866025P.
В зависимости от шага UTS, в свою очередь, делится на следующие стандарты:
• UNC (Unified Coarse);
• UNF (Unified Fine);
• UNEF (Unified Extra Fine);
• 8UN;
• UNS (Unified Special).

Профиль Эдисона (круглая резьба)

Для соединения труб иногда применяется круглая резьба, или так называемый профиль Эдисона. Профиль этого типа трубной резьбы характеризуется чередованием выпуклых и вогнутых дуг с одинаковым радиусом. Тип круглой резьбы применяется в соединениях, которые подвергаются частому развинчиванию и свинчиванию, так как обеспечивает высокую износоустойчивость.

Цилиндрическая резьба

Трубная цилиндрическая резьба применяется для соединения труб, арматуры трубопроводов и фитингов диаметром от 1/16 до 6 дюймов при числе ниток от 28 до 11 на один дюйм.
Нормативным документом для цилиндрической трубной резьбы является ГОСТ 6367-81, в соответствии с которым в условные обозначения маркировки трубной цилиндрической резьбы должны входить буква G, обозначение размера резьбы и класс точности среднего диаметра. Для левой резьбы принято условное обозначение LH.
Резьбовое соединение обозначается дробью, в числителе которой указывают класс точности внутренней резьбы, а в знаменателе – наружной.
Внутренняя трубная цилиндрическая резьба по ГОСТу 6357-81 совместима с наружной конической резьбой по ГОСТу 6211-81. Соответствует стандарту BSPP.

Коническая резьба (BSPT - трапецевидная)

Коническая трубная резьба используется для обеспечения герметичности и стопорения без применения ключа, поэтому при таком типе соединения деталей необходимый эффект достигается за счет деформации резьбы.

Сегодня наиболее распространенным стандартом зарубежной техники является метрический – с маркировкой ISO. Достаточно широко распространены в мире и другие стандарты, что связано исторически сложившимися различиями в системах мер в разных странах.
Кроме того, использование дюймовой или метрической резьбы зависит от области применения. Так, в жилищном строительстве, как правило, используются трубы, соответствующие международным стандартам цилиндрической дюймовой резьбы в ¼, ½ и 1 дюйм.
Метрическая резьба применяется в промышленности. Конусная трубная резьба отличается исключительной надежностью соединения труб, поэтому используется в трубопроводах, работающих под большим давлением: при газо- и нефтедобыче, на буровых установках.

Резьба 1/2 и 3/4. Резьба трубная коническая, R (BSPT)

Используется для организации трубных конических соединений, а также для соединения внутренней цилиндрической и наружной конической резьбы (ГОСТ 6357-81). Основана на BSW, имеет совместимость с BSP.

Уплотняющую функцию в соединениях с использованием BSPT выполняет сама резьба (за счет ее смятия в месте соединения при ввертывании штуцера). Поэтому применение BSPT всегда должно сопровождаться использованием герметика.

Данный вид резьбы характеризуется следующими параметрами:

ГОСТ 6211-81 —Основные нормы взаимозаменяемости. Резьба трубная коническая.
ISO R7
DIN 2999
BS 21
JIS B 0203

обозначение по форме профиля – резьба дюймовая с конусностью (профиль в виде равнобедренного треугольника с углом при вершине 55 градусов, угол конуса φ=3°34′48").

При обозначении используется буквенный индекс типа резьбы (R для наружной и Rc для внутренней) и цифровой показатель номинального диаметра (например, R1¹/4 – резьба трубная коническая с номинальным диаметром 1¹/4). Для обозначения левой резьбы применяется индекс LH.

Параметры резьбы

Дюймовая резьба с конусностью 1:16 (угол конуса φ=3°34′48"). Угол профиля при вершине 55°.

Условное обозначение: буква R для наружной резьбы и Rc для внутренней ( ГОСТ 6211-81 — Основные нормы взаимозаменяемости. Резьба трубная коническая.), числовое значение номинального диаметра резьбы в дюймах (inch), буквы LH для левой резьбы. Например, резьба с номинальным диаметром 1.1/4 — обозначается как R 1.1/4.

Резьба g2 размеры в мм. Резьба по ОСТ-266

Основные размеры резьбы ГОСТ 6357-81 (BSP) приведены в таблице ниже.
Коментарий к таблице ниже.
d — наружный диаметр наружной резьбы (трубы);
D — наружный диаметр внутренней резьбы (муфты);
D₁— внутренний диаметр внутренней резьбы;
d₁— внутренний диаметр наружной резьбы;
D₂— средний диаметр внутренней резьбы;
d₂— средний диаметр наружной резьбы.
При выборе размера трубной резьбы первый ряд следует предпочитать второму .

Резьба g1 1/4 размеры. Резьба трубная ГОСТ 6357-81 на трубах водогазопроводных ГОСТ 3262-75

Традиционное обозначение диаметров водо- и газопроводных труб в дюймах не выражает непосредственно ни наружный, ни внутренний диаметры труб. Такое обозначение более близко к обозначению условного прохода трубопроводных элементов, который может выражаться как в англо-американской дюймовой, так и в метрической европейской системе. Тем не менее, не существует какой-либо формулы для перевода «трубных дюймов» в миллиметры или в «обычные» дюймы с целью узнать действительный наружный или внутренний диаметр трубы. Условный проход в метрической системе тоже слабо связан с геометрическим диаметром труб. Для однозначного сопоставления условного дюймового диаметра стандартному наружному диаметру трубы и диаметрам трубной резьбы необходимо пользоваться справочной литературой и нормативной документацией.

ГОСТ 3262-75 устанавливает технические условия на стальные трубы, применяемые для водопроводов и газопроводов, но он не нормирует и не обозначает диаметр труб в дюймах. При нарезке трубной резьбы необходимо руководствоваться ГОСТ 6357-81 ( DIN228 ), который устанавливает основные размеры трубной цилиндрической резьбы в миллиметрах, но использует обозначение размера резьбы в дюймах. Таким образом, для установления соответствия между дюймовым размером трубы и её действительным геометрическим диаметром необходимо сопоставление данных, приведенных в этих двух стандартах.

К примеру, наружный диаметр 1/2" трубы в соответствии с ГОСТами равен 21,3 мм, а 5" трубы — 140,0 мм. При попытке вычислить пересчётный коэффициент обнаруживается, что «трубные дюймы» — больше стандартного значения 25,4 мм и «разные» для разных диаметров трубы. Например обычный дюйм (1") равен 25,4 мм, "трубный дюйм", равен 33,249 мм.

Приведенная таблица построена на основе упомянутых выше ГОСТов, но не претендует на полноту и не может служить заменой официальной нормативной документации.

Резьба 1/2 дюйма размеры в мм. Дополнительная информация к дюймовой резьбе Все стандартные шаги указываются в количестве ниток резьбы на дюйм (т.е. н. 4 мм точно).

При этом есть различия между английским стандартом и американским стандартом, у каждого свой набор стандартных шагов.Также внутри каждого стандарта есть определенная разница в наборах стандартных шагов по типу резьбы — крепежная, мелкая, особо мелкая, между трубными резьбами, трубными мелкими резьбами, резьбами для ремонтных вставок, резьбами для вставок Helicoil, и так далее.

Все это в несколько раз сложнее, чем стандарты на метрические резьбы, но все же это вполне конечное множество, не такое уж страшное, когда оно сведено в красивую таблицу.

Кстати, сомневаюсь, что где-либо вы найдете это по-русски, ибо в СССР (как я теперь могу ответственно заявить) не было о дюймовых резьбах никакой особо подробной информации. Более-менее освещались в справочниках только трубные резьбы, и то частично, так как советский водогазовый трубный стандарт почти совпадал с британским BSP.

Смотрите, как все устроено в американской системе, это неполная таблица, а только по наиболее употребительным диаметрам и типам резьб
(полная — тут)
В правой части таблицы — как раз число ниток на дюйм, для разных видов резьбы
Обозначения:
UNC-Unified National Course — крупная или обычная
UNF-Unified National Fine — мелкая
UNEF-Unified National Extra Fine — особо мелкая
NPT-National Pipe Tapered — трубная обычная
Британский стандарт похож, но не совпадает. Например, для резьбы 1/2'' у американцев 13 ниток на дюйм, а в британском стандарте BSW — 12.
Да, надо еще сказать, что в общем-то британских стандартов несколько, но кроме BSW и BSP мне никогда ничего не попадалось.
BSP — это трубная резьба.

Резьба 1/4 дюйма в мм. Как определить дюймовую резьбу на 1/4 дюйма.

Как определить дюймовую резьбу BSPT (R) 1/4 дюйма.

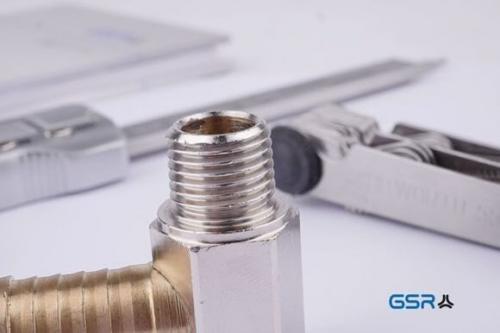

Сегодня мы хотим Вам показать, как определить тип резьбы самостоятельно. Для этого возьмем практический пример из повседневной практики: клиент попросил определить резьбу углового соединения. Мы покажем наш подход шаг за шагом. В конце этого примера Вы сами сможете определять резьбу на деталях.

Что нам нужно для определения резьбы ?

Для определения резьбы необходимы измерить диаметр и шаг резьбы.

Для определения резьбы нам понадобятся:

- сама деталь, на которой нам нужно определить резьбу,

- штангенциркуль (аналоговый или цифровой)

- резьбовой шаблон,

- таблицы для определения резьбы ( таблица для дюймовых резьб ).

Шаг 1: определение диаметра резьбы

Вы можете определить диаметр резьбы с помощью цифрового или аналогового штангенциркуля. В нашем практическом примере мы используем цифровой штангенциркуль. Установите штангенциркуль, как показано на рисунке. Для этого используйте не кончики губок, а более широкую часть губок штангенциркуля. Цифровой штангенциркуль покажет вам диаметр на своем дисплее.

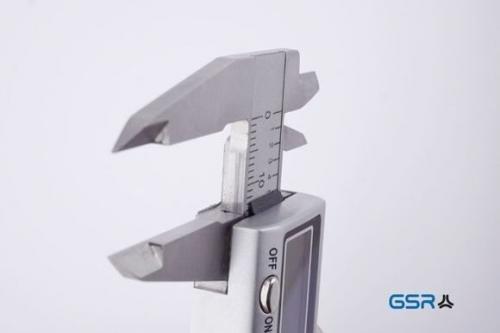

Измерительные губки штангенциркуля.

Основываясь, на нашем опыте мы измерили диаметр резьбовой части детали в двух местах. В верхней части детали резьбу и резьбу в нижней части детали.

Почему в двух местах мы измеряем диаметр резьбы?

Диаметр должен быть одинаковым по всей резьбе. Если диаметр резьбы не одинаковый, то это коническая резьба. Конические резьбы чаще всего используются в трубных соединениях.

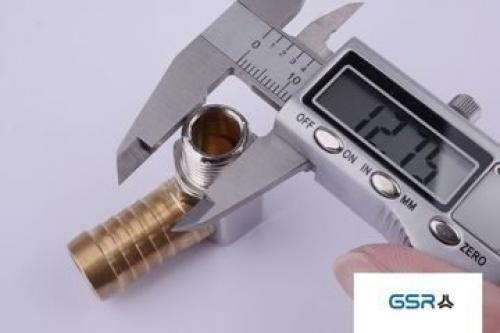

Измеряем нижнюю часть резьбы.

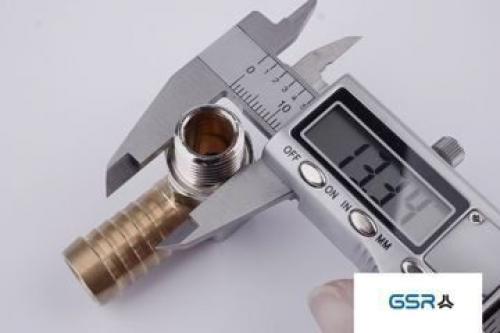

Измеряем верхнюю часть резьбы.

У нас как раз такой случай. Мы записываем оба значения. 12,75 мм и 13,34 мм. Об этом подробнее ниже.

Шаг2: определение шага резьбы.

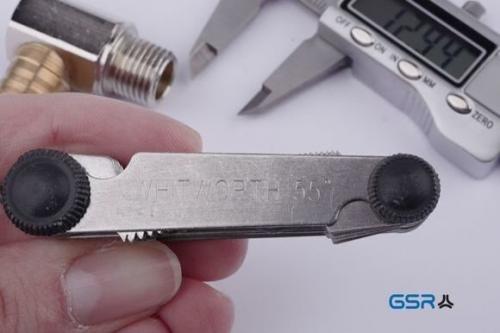

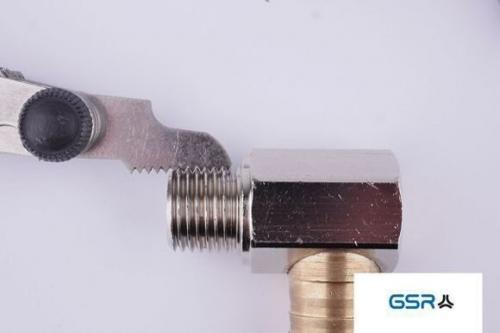

Шаг резьбы мы определяем с помощью резьбового шаблона. Существуют резьбовые шаблоны для метрической и дюймовой резьбы. В нашем примере мы используем комбинированный шаблон. Поскольку резьба трубная- она всегда дюймовая, мы подбираем только ее до тех пор, пока не будет подходящего шаблона резьбы. Пока количество витков на шаблоне не совпадет с количеством витков на измеряемой резьбе.
