Полное руководство: как правильно развести проводку под точечные светильники на потолке

Полное руководство: как правильно развести проводку под точечные светильники на потолке

Введение

Установка точечных светильников – это один из самых популярных способов освещения помещений. Однако для того чтобы они правильно работали и выглядели эстетично, необходимо правильно развести проводку. В этой статье мы рассмотрим все этапы процесса, начиная от подготовки и заканчивая проверкой работоспособности.

Подготовка к работе

Необходимые инструменты и материалы

Перед началом работ необходимо подготовить все необходимые инструменты и материалы. Вот основной список:

Инструменты	Материалы
Отвертка	Провод (УЗО или аналогичный)
Плоскогубцы	Клеммные коробки
Мультиметр	Герметик
Лобзик или ножовка	Кабельные стяжки

Этапы монтажа проводки

Определение количества светильников

Первым делом необходимо определить, сколько светильников будет установлено. Это зависит от площади помещения и желаемой яркости освещения. Обычно используются следующие рекомендации:

• Для комнаты площадью до 10 м – 4-6 светильников.
• Для комнаты площадью 10-20 м – 6-8 светильников.
• Для комнаты площадью более 20 м – 8-10 светильников.

Создание схемы проводки

Следующий шаг – создание схемы проводки. Она должна учитывать расположение светильников, местоположение выключателей и источников питания. Схема должна быть максимально простой и логичной.

Разметка потолка

После создания схемы необходимо нанести разметку на потолок. Для этого используются маркер или карандаш. Убедитесь, что все точки расположены симметрично и соответствуют вашей схеме.

Процесс подключения

Установка светильников

Установите светильники в отмеченные места. Для этого необходимо аккуратно просверлить отверстия и закрепить светильники с помощью крепежных элементов.

Прокладка проводов

Прокладывайте провода по потолку, следуя созданной схеме. Провода должны быть закреплены с помощью кабельных стяжек или клипс.

Подключение к электрической сети

Подключите провода к электрической сети. Убедитесь, что все соединения надежно изолированы и соответствуют требованиям безопасности.

Проверка работоспособности

После завершения всех работ проверьте работоспособность светильников. Убедитесь, что все лампы горят и нет коротких замыканий.

Распространенные ошибки

При монтаже проводки важно избегать следующих ошибок:

• Неправильный выбор сечения провода.
• Недостаточная изоляция соединений.
• Несоблюдение схемы подключения.

Рекомендации

Для обеспечения надежности и безопасности проводки рекомендуется:

• Использовать провода с изоляцией.
• Проверять все соединения перед включением.
• Использовать герметик для защиты от влаги.

Связанные вопросы и ответы:

Какие материалы и инструменты необходимы для развязки проводки под точечные светильники

Когда дело доходит до выбора количества точечек освещения для натяжного потолка, важно учесть несколько факторов. Один из основных факторов - это размер комнаты и площадь потолка. Чтобы создать рациональное освещение, рекомендуется определить количество светильников на квадратный метр.
Существует общее правило, согласно которому на каждые полтора квадратных метр потолка требуется 1 точечка освещения. Если комната имеет стандартные размеры и площадь, то можно придерживаться этого правила. Например, для комнаты площадью 15 квадратных метров будет достаточно установить от 10 точечных светильников.
Однако следует помнить о том, что индивидуальные предпочтения по освещению могут отличаться. Некоторые люди предпочитают более яркое освещение, а другие предпочитают более приглушенное и рассеянное освещение. Поэтому количество точечных светильников может быть скорректировано под эти индивидуальные требования.
Если вам нужно осветить определенные участки комнаты, например, рабочий стол или обеденный стол, то можно добавить дополнительные светильники на этих участках. Таким образом, количество точечных светильников может быть изменено в зависимости от конкретных потребностей и предпочтений.
Важно также учитывать высоту потолка при выборе количества светильников. Если потолок высокий, то возможно понадобится больше светильников для достижения необходимого освещения.
В заключение, при выборе количества точечных светильников для натяжного потолка следует учитывать площадь комнаты, индивидуальные предпочтения по освещению и высоту потолка. Используйте общее правило 1 светильника на полтора квадратных метра как отправную точку, а затем корректируйте количество в соответствии с вашими требованиями и предпочтениями.

Как определить оптимальное количество точечных светильников для вашего потолка

Точечные светильники – это встраиваемые в подвесные потолки осветительные приборы небольшого размера. Поскольку точечные светильники предназначены для обеспечения равномерного потока света, необходимо рассчитать их количество в соответствии с показателями: тип и мощность ламп; категория помещения; освещаемая площадь.

Разводка точечных светильников – с чего начать?

Если вас интересует, как провести электропроводку для точечных светильников, то для начала необходимо cмонтировать ответвительную коробку и позаботиться о том, чтобы в процессе эксплуатации доступ к ней был открыт. Важно отметить, что в случае, если вы решили установить точечные светильники с низковольтными лампами, то для их подключения дополнительно потребуется понижающий трансформатор 220/12 вольт. При выборе трансформатора стоит учесть, что мощность трансформатора должна превышать мощность светильников на 20-30%. После этого от коробки (трансформатора) к местам установки протягиваются кабельные линии.

Если вы решили использовать точечные светильники как основное освещение, лучше расположить их так, чтобы на 1м² приходился один светильник с мощностью 35W или на 3м² два светильника с мощностью ламп 50W. Необходимо также заранее выбрать кабель (провод) для точечных светильников – лучше всего подойдет гибкий кабель КГВВ 2x1,5 или КГВВ 3x1,5.

Как монтируется проводка для точечных светильников?

Поскольку данные светильники монтируются в подвесные потолки, то электропроводку необходимо заранее прокладывать в гофрированной трубе, крепить к элементам конструкции и выводится к распределительной коробке.

После прокладки кабельной линии к местам к предположительному расположению светильников. Затем сразу после установки первой части подвесного потолка (например, плиты гипсокртона) с помощью коронки с центровочным сверлом проделываются отверстия, через которые вытягивается кабель. Если светильников много, то это проделывается каждый раз, чтобы не «потерять» кабель.

Далее необходимо присоединить кабель к светильнику, а сам светильник вставить в отверстие со сжатыми фиксаторами. Когда фиксаторы светильника окажутся в свободном пространстве над покрытием потолка они распрямятся и надежно закрепятся на потолке.

Как спланировать расположение проводки для точечных светильников

Значение электричества в жизни человека очень велико. В настоящее время электрические приборы и всевозможные гаджеты для дома облегчают быт и делают жизнь гораздо комфортней, но, не всегда пользуясь благами современного мира, люди задумываются о безопасности при эксплуатации данных устройств.

Сегодня человек и дня не может без электричества. Хотя бы на минутку, посчитайте, сколько электроприборов вам требуется для создания минимальных комфортных условий проживания?

Не стоит забывать, что какими бы замечательными и «умными» не были бы современные электроприборы, в первую очередь – это технические устройства , приводимые в действие с помощью электричества и выполняющие некоторую полезную работу, которая может выражаться в виде механической работы, выделения теплоты и др. или предназначенные для обеспечения работы других электроприборов.

К сожалению, легкомысленное отношение и отсутствие знаний элементарных правил безопасности при эксплуатации электроприборов может привести к печальным последствиям.

Наиболее распространенными причинами пожаров, связанных с электричеством являются:

1) эксплуатация неисправных электрических сетей и бытовых приборов;

2)поврежденная электропроводка;

3) неправильная установка электро- и нагревательного оборудования;

При обращении с электроприборами нужно строго выполнять правила безопасности (нарушение этих правил может стать причиной несчастных случаев):

· Ни в коем случае нельзя касаться оголенных проводов, по которым идет электрический ток.

· Нельзя проверять наличие электрического тока в приборах или проводах пальцами. Чтобы не повредить изоляции и чтобы не было коротких замыканий (вспышек пламени), нельзя защемлять провода дверями, оконными рамами, закреплять провода на гвоздях. Нужно следить за тем, чтобы электрические провода не соприкасались с батареями отопления, трубами водопровода, с телефонными и радиотрансляционными проводами.

· Нельзя позволять детям играть у розеток, втыкать в них шпильки, булавки, дергать провода, так как это может привести к поражению током.

· Нельзя вешать одежду и другие вещи на выключатели, ролики и провода, так как провода могут оборваться. Коснувшись один другого, они вызовут пожар.

· Опасно включать и выключать электрические лампочки, а также бытовые приборы мокрыми руками. Заменять перегоревшие лампочки нужно при отключенном выключателе.

· Категорически запрещается пользоваться бытовыми электроприборами, по корпусу которых проходит ток (прибор «кусается»). Штепсельную вилку при включении и выключении приборов нужно брать за пластмассовую колодку, а не за провод.

· Приборы, в которых кипятят воду, готовят пищу (электрочайники, кастрюли), нельзя включать в сеть пустыми. Их нужно наполнить водой не меньше чем на одну треть. Когда наливают воду в чайник или кастрюлю, они должны быть обязательно выключены.

· Нужно следить также и за тем, чтобы шнуры, снятые с приборов, не оставались присоединенными к штепсельной розетке, потому что при случайном прикосновении к ним возможно поражение током.

· Включать и выключать любой электробытовой прибор нужно одной рукой, желательно правой, не касаясь при этом водопроводных, газовых и отопительных труб.

· Чтобы избежать пожара, бытовые электроприборы нужно устанавливать на специальных подставках (керамических, металлических или из асбеста) и на безопасном расстоянии от легко загорающихся предметов (занавесей, портьер, скатертей).

· Нельзя оставлять включенные электроприборы без надзора или поручать наблюдать за ними детям. Это может привести к пожару.

ЗАПРЕЩАЕТСЯ применять нестандартные (самодельные) электронагревательные приборы.

Правила безопасности при эксплуатации электрооборудования нужно не только самим соблюдать, но и научить этому детей.

Какие правила безопасности нужно соблюдать при работе с электропроводкой

Совет:
Не делайте ОШИБКИ в расчётах!
Используйте строительные калькуляторы онлайн - расчёт строительных материалов и конструкций для ремонта и стройки быстро и точно.

Отсутствие определенных знаний и навыков в работе с электрическими проводами – это серьезный повод доверить работу специалистам, а не выполнять монтаж проводки самостоятельно. Однако если есть полная уверенность в своих способностях, то можно своими руками выполнить монтаж проводки по потолку.

В процессе решения поставленной задачи очень важно прислушаться к советам опытных мастеров:

• Укладка электропроводки должна сопровождаться использованием защитной гофрированной трубы. Понятно, что проводка по потолку в гофре прослужит гораздо дольше. В противном случае есть риск возникновения пожара т короткого замыкания проводов.
• Для подключения большого количество электрических приборов рекомендуется использовать несколько устройств защитного отключения. В этом случае при коротком замыкании не произойдет отключение всех электроприборов. Кроме того дальнейшая эксплуатация приборов с одним устройством доставляет множество неудобств.
• Подключение выключателей следует выполнять к фазовому проводу. Несоблюдение этого требования может стать причиной поражения электрическим током даже при замене обычной лампочки.
• Не рекомендуется допускать соприкосновения проводов между собой или их пересечения.
• Перед монтажом электропроводки важно правильно определить сечение проводов и выбрать соответствующий материал ( расчет сечения кабеля - калькулятор ). Очень важно при выборе принимать во внимание безопасность кабеля, а не его стоимость.
• В помещениях с повышенной влажностью, включая кухни и ванные комнаты, рекомендуется пользоваться специальными электротехническими коробками.
• В процессе прокладки электрических проводов важно учитывать свободный доступ к ним.

Как правильно прятать провода под потолком

Подключение точечных светильников можно разделить на несколько основных этапов. Для начала потребуется подготовить необходимые инструменты и материалы. Вот общий алгоритм действий:

1. **Подготовьте все нужные материалы.** Вам понадобятся: точечные светильники, выключатель, проводка соответствующей мощности, инструменты (отвертка, изолента, плоскогубцы и т. д.).

2. **Отключите электричество.** Прежде чем приступить к работе, убедитесь, что вы отключили электричество в приборной панели. Это поможет избежать любых несчастных случаев.

3. **Установка светильников.** На этом этапе определите месторасположение точечных светильников. Прорежьте отверстия в потолке, если требуется, следуйте инструкциям производителя по установке.

4. **Протяните провода.** Проверьте, как проводка будет проходить от выключателя к светильникам. Убедитесь, что провода надежно соединены и не будут перегибаться.

5. **Подключите провода к выключателю и светильникам.** Для каждого светильника используйте соответствующее количество проводов. Обычно это фаза и ноль. На этом этапе важно правильно подключить всю проводку.

6. **Закрепите все соединения и скрыть провода.** Надежно соедините провода с помощью изоленты или клеммных колодок. Убедитесь, что все соединения защищены и не имеют оголенных участков.

7. **Включите электричество и проверьте.** После завершения всех подключений, аккуратно включите электричество и проверьте, работают ли все светильники.

Эти этапы могут взаимодействовать между собой, и последовательность может варьироваться в зависимости от конкретных условий установки. Важно следовать местным кодам и стандартам безопасности.

Как подключить несколько точечных светильников к одному выключателю

Основная область применения точечных светильников — подвесные и накладные системы, включая гипсокартонные плиты, в которых предусмотрено определенное расстояние между черновым потолком и новой конструкцией. Эта пустая полость используется для размещения задней части устройств, проводов и других электротехнических элементов. Светильники могут крепиться к потолку и стенам. Нередко их используют для декорирования шкафов, осуществления подсветки открывающейся дверцы.

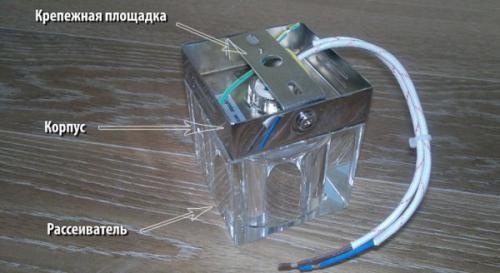

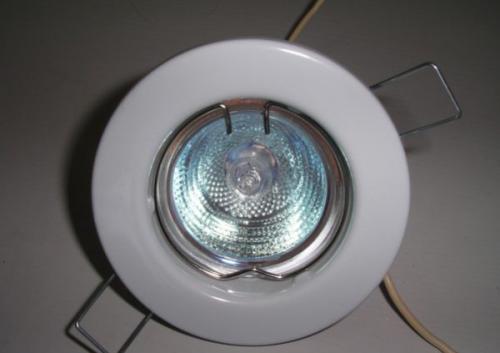

Любой точечный светильник состоит из нескольких основных элементов:

• корпус устройства с лапками, дополненными пружинами и использующимися для крепления патрона;
• отражатель, позволяющий задавать направление светового потока;
• декоративная панель, крепящаяся снаружи;
• источник света.

Внешняя панель производится из пластика, дерева, металла: именно она видна на потолке или стене. Обычно декорированные панели имеют круглую форму, но нередко производятся квадратными, многоугольными, в виде звезды, треугольника и т. д., аналогично с цветом панели. Главная функция элемента — декорирование светильника и ограничение площади устройства.

Осветительные приборы делятся на два основных типа: накладные и встраиваемые. Для фиксации первых используются специальные клипсы, что упрощает монтаж точечных светильников на горизонтальные и вертикальные поверхности. Главное отличие связано с тем, что декорированная панель находится не на одном уровне с потолком или стеной, а частично выступает от него. Это массивные приборы, которые не подходят для малогабаритных комнат.

Встроенные точечные изделия помещают в заранее проделанные отверстия. Они полностью в них утопают и не выступают за пределы потолка, стены или корпуса мебели.

Все без исключения светильники классифицируются по типу используемых источников света и бывают:

• галогенные;
• люминесцентные;
• светодиодные.

В зависимости от выбора источника света изменяются эксплуатационные характеристики прибора.

Галогенные лампы экологически безопасны, имеют более продолжительный срок эксплуатации по сравнению с обычными с нитью накала. Свет получается ярким, приближенным к естественному, поэтому подходит для чтения, выполнения работы и отдыха. С другой стороны, главными недостатками называют высокое энергопотребление и неустойчивость к перепадам напряжения.

Люминесцентные лампочки позволяют уменьшить затраты на энергосбережение так же, как и светодиодные. Стоимость последних выше, но они характеризуются большей долговечностью. По сравнению с лампами накаливания люминесцентные источники затрачивают меньше электроэнергии (приблизительно на 80 %). При эксплуатации ламп помните, что внутри колбы содержится небольшое количество ртути, поэтому нужно проявлять осторожность.

В светодиодных точечных устройствах используются стеклянные или пластиковые рассеивающие линзы, за которыми спрятаны LED-диоды, излучающие белый свет. В зависимости от цветовой температуры световой поток получается холодным белым или теплым желтым. Изделия способны выдерживать перепады напряжения до 60 В. Высокая стоимость в сравнении с остальными источниками света нивелируется продолжительными сроками эксплуатации.

Как определить необходимое сечение провода для точечных светильников

Сегодня в магазинах можно встретить несколько разновидностей распределительных коробок, которые отличаются по своей форме (круглые, прямоугольные или квадратные) и другим конструктивным особенностям.

В зависимости от способа установки изделия могут быть встраиваемыми или накладными:

Вид коробки	Описание
Встраиваемая распределительная коробка	Применяется при прокладке электропроводки внутри бетонных или кирпичных поверхностей, полости гипсокартонных стен и перегородок. Для установки коробки с помощью перфоратора в стене вырезаются или выдалбливаются специальные углубления.
Накладная распределительная коробка	Используется при прокладке проводки открытого типа в основном на деревянных поверхностях. Данные изделия закрепляются на поверхности стены с помощью саморезов или дюбель-гвоздей. Кроме того, накладные коробки могут использоваться на потолке, совместно с проводкой скрытого типа, проложенной в стенах.

Все накладные модели разделяются на стандартные типы, которые не имеют каких-либо средств защиты и устанавливаются внутри жилых и коммерческих помещений, и изделия, имеющие повышенный уровень защиты IP. Их корпус препятствует попаданию внутрь влаги и пыли. Например, влагостойкие модели выпускаются со специальными резиновыми зажимами в местах прохода кабеля и уплотнителем по контуру крышки, что полностью защищает контактную группу от попадания влаги. Также есть изделия и с защитой от пыли, предназначенные для установки в цехах и других производственных помещениях.

Как было написано выше, распределительные коробки в основном изготавливаются из металла или огнеупорного пластика. При этом металлические изделия более защищены от пожара. Зато пластиковые аналоги являются диэлектриками и им не страшны процессы окисления.

Выбор модели распределительной коробки зависит от условий её монтажа и совместимости с другими звеньями электросистемы (розетками, кабельными коробами, самим кабелем и др.), в том числе и в плане дизайна, что особенно характерно для накладных моделей.

Как правильно установить коробки и гребенки для проводки

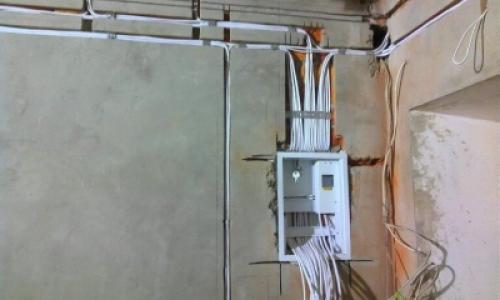

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.

Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм², при этом номинал розеток должен составлять не менее 16А.

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать. Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.
