Пошаговая инструкция по разводке электропроводки под точечные светильники

Пошаговая инструкция по разводке электропроводки под точечные светильники

Перед тем как сделать разводку электропроводки для точечных встроенных светильников, нужно произвести монтаж распределительной коробки. Причем сделать это требуется так, чтобы к ней всегда был открыт доступ. Только после этого можно протягивать кабельные линии к местам установки осветительных приборов.

Есть несколько схем разводки электрических кабелей, по которым можно проводить монтаж проводки для точечных светильников. Выбор схемы напрямую зависит от типа используемых ламп. Например, при выборе ламп мощностью 12 В в схему нужно включить трансформатор. Если же были выбраны споты, которые работают от бытовой сети в 220 В, наличие преобразователя не требуется. Их можно подключить напрямую к сети.

Последовательное

Схема последовательного подключения проста, поскольку не требуется большого количества проводов. Но есть у нее и некоторые недостатки. Например, при использовании последовательного подсоединения в систему можно включить не более пяти – шести ламп. К тому же они будут светиться не в полную силу. И при выходе из строя одной лампы цепь разорвется, освещение в комнате будет отсутствовать.

Этот тип подключения заключается в том, что фаза последовательно обходит каждую лампу, а к выходу последней подается нуль.

Следите за тем, чтобы на выключатель шла фаза, которая в дальнейшем направляется на лампы, а нуль поддавался только на последний в цепочке светильник.

Если для электропроводки используется трехжильный кабель, то провод, отвечающий за заземление, должен подаваться на каждую лампу к нужной клемме. В остальном проводка должна быть разведена так же.

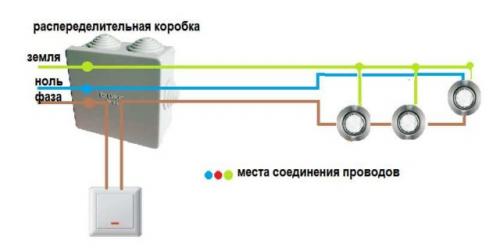

Параллельное

Для обеспечения полноценной работы используется параллельное подключение. В этом случае все лампы будут светить с нормальной интенсивностью. В случае выхода из строя одного устройства освещение в комнате не пропадет. Но нужно заготовить большее количество проводников. Лучше использовать кабель ВВГ нг 2*1,5 или 3*1,5, он является негорючим трехжильным.

Есть два способа параллельного подключения точечных устройств:

• к каждому источнику света подаются два кабеля;
• шлейфное соединение, при котором оба провода попеременно заходят на светильник и с выхода подаются дальше.

Во втором случае из распределительной коробки выходит кабель, который подается на первый светильник. К его выходу нужно подключить кусок провода и протянуть его к следующему светильнику. То есть несколько отрезков кабеля соединяют лампы между собой одну за другой. При этом есть возможность разделить их на две и более группы в зависимости от количества клавиш на выключателе, схема будет такой же. Но данное подключение потребует увеличения количества проводов.

Лучевое

При лучевом подключении используется отдельный кусок провода для каждого светильника. Такой способ подключения требует наибольших затрат кабеля, но это компенсируется повышенной надежностью эксплуатации, то есть выход из строя одной точки освещения не влияет на работу других устройств.

Физически такая схема выглядит следующим образом. От распределительной коробки проводится кабель, который крепится в удобном месте, например, по центру комнаты. От этого кабеля идут ответвления к каждому прибору, причем и провод фазы, и провод нуля.

Сложность такого подключения заключается в том, что нужно обеспечить надежное соединение кабелей от осветительного прибора с проводом до распределительной коробки. Поэтому нужно подготовить обычные клеммные колодки с винтовым соединением.

Связанные вопросы и ответы:

Для чего нужна разводка электропроводки под точечные светильники

9 мин.

Освещение

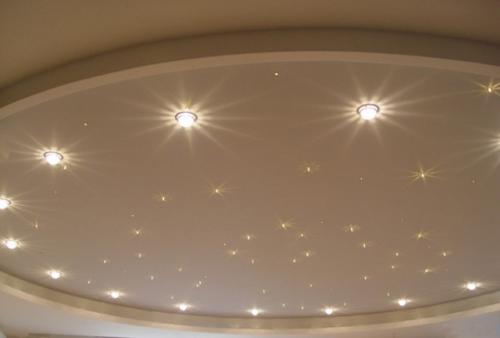

Точечное освещение — один из самых популярных способов оформления помещений. Оно может быть как основным, так и вспомогательным. Небольшие источники света помогают выделить зону, эффектные декоративные элементы, наиболее выигрышные участки стен, они же делают привлекательными потолочные конструкции. Универсальность, их компактность и экономичность — те причины, по которым многие хозяева отдают предпочтение именно этим приборам. Еще одно преимущество «точек» — их относительно простая установка. Однако перед монтажом мастерам нужно узнать о потенциальных схемах и о том, как подключить точечные светильники самостоятельно.

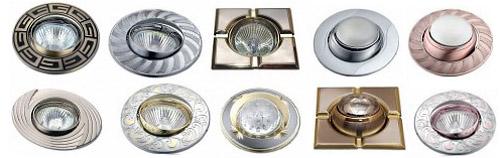

Разновидности устройств

Второе их название — «споты», «точки» по-английски. Прежде чем разбираться в том, как подключить точечные светильники, надо познакомиться с видами конструкций. Вполне возможно, что хозяева еще не выбрали для себя идеальные осветительные приборы.

Виды источников света

В зависимости от них точечные светильники можно разделить на галогенные, люминесцентные и светодиодные приборы. Все они имеют разные эксплуатационные характеристики.

1. Галогенные лампы имеет более длительный срок службы, если сравнивать их с обычными устройствами с нитью накаливания. Они экологически безопасны, свет их максимально приближен к естественному, поэтому очень комфортен для глаз. Минусы этих приборов — нестабильность при перепадах напряжения и высокое энергопотребление.
2. Люминесцентные приборы — более удачливые «коллеги». Они дают возможность уменьшить счета за электроэнергию. Если сравнивать их с обычными лампами, то экономия ощутима: она составляет приблизительно 80%. Минус люминесцентных источников света — присутствие в колбе ртути, поэтому обращение с ними требует осторожности.

Светодиодные лампы лишены серьезных недостатков соперников, к преимуществам их относится более длительный срок эксплуатации. Эти изделия способны выдерживать серьезные скачки напряжения (до 60 В). Относительный минус светодиодных приборов — самая высокая цена, но она может быть оправдана их «долгожительством».

Варианты осветительных приборов по месту монтажа

Небольшие источники света бывают встраиваемыми, внешними (накладными) или подвесными. Все приспособления имеют одну общую характеристику: она — небольшой угол рассеивания (около 30°). Поэтому чтобы обеспечить необходимое количество света, на каждый квадратный метр нужен как минимум один точечный светильник.

Какие типы проводки лучше всего использовать для точечных светильников

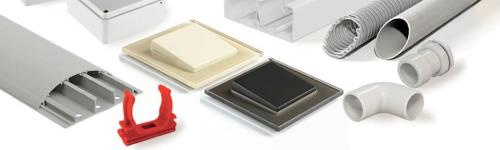

Необходимо закупить материал для электромонтажных работ? Покупайте электромонтажный материал и инструмент только у проверенных поставщиков. В нашем интернет-магазине Вы сможете заказать материалы для замены электропроводки по выгодным ценам и с доставкой по всей России.

Ниже приведен список основных материалов и инструментов для элетромонтажа.

Список материалов для электромонтажа в квартире или доме

• Кабель ВВГнг 3х1.5 (освещение)
• Кабель ВВГнг 3х2.5 (розетки)
• Кабель ВВГнг 3х6 (вводной на электрощит в подъезде)
• Телевизионный кабель
• Сетевой кабель для интернета (витая пара, UTP)
• Электрощиток
• Шина распределительная
• Счетчик электроэнергии
• Подрозетники для бетона и гипсокартона
• Изолента
• Распределительные коробки
• Автоматические выключатели
• Дифавтоматы и УЗО
• Соединительные клеммы, сжимы и наконечники
• Розетки и выключатели
• Гофрированная труба ПВХ или ПНД
• Клипсы для гофрированных труб
• Скобы крепежные металлические
• Дюбель-гвозди
• Кабель-каналы (при необходимости)
• Реле напряжения (при необходимости)
• Люстры, светильники
• Патроны и лампочки

Список инструментов для монтажа в квартире или доме

• Шуруповерт
• Индикаторная отвертка
• Мультиметр
• Стремянка
• Набор отверток
• Пассатижи
• Удлинитель
• Уровень строительный
• Уровень лазерный
• Детектор скрытой проводки
• Штроборез
• Перфоратор с силой удара от 3.5 Дж
• Алмазные диски по бетону
• Коронка по бетону
• Буры для перфораторов по бетону, кирпичу
• Зубило плоское
• Карандаш и маркер
• Строительный нож
• Кабелерез

Купить изделия и материалы для электромонтажа Вы можете на нашем сайте 220.ru. В наличии на нашем складе гофрированные трубы, кабель-каналы, розетки и выключатели, автоматические выключатели, дифавтоматы и УЗО, щитки электрические, кабель силовой и витая пара, подрозетники, распределительные коробки и многое другое. Быстрая доставка по Москве, Санкт-Петербургу, Новосибирску, Екатеринбургу, Нижнему Новгороду и другим городам России. Если Вам необходима техническая консультация нашего специалиста, обращайтесь к нам по телефонам, указанным в разделе “Контакты” или пишите на наш электронный адрес.

Телефон в Москве: +7(495)28-68-220

Телефон в С-Петербурге: +7(812)389-39-88

Телефон в Екатеринбурге: +7(343)351-76-98

Телефон в Н.Новгороде: +7(831)262-12-89

Телефон в Новосибирске: +7(383)207-91-89

Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: "сайт 220.ru".

Как спланировать схему разводки электропроводки для точечных светильников

Основные правила техники безопасности при электромонтажных работах можно разделить на организационные и технические.

Организационные меры

Квалификация и удостоверения персонала. Важно, чтобы все работники, участвующие в электромонтажных работах, обладали необходимыми знаниями и навыками, подтвержденными соответствующими документами.

Назначение ответственных лиц. Для каждого этапа работы должны быть четко определены лица, несущие ответственность за безопасное выполнение задач.

Обязательные инструктажи. Перед началом работ проводятся детальные инструктажи для всего персонала, задействованного в работах.

Документация и наряд-допуск. Работы оформляются соответствующими документами, включая наряд-допуск или распоряжение о начале работ.

Регистрация изменений в рабочих командах. Любые изменения в составе рабочих бригад, перерывы и окончание смены должны быть должным образом оформлены и зарегистрированы.

Технические меры

Подготовка рабочего места. Это включает в себя ограждение места работы, обесточивание токоведущих частей и проверку отсутствия напряжения.

Обязательное заземление. Токоведущие части должны быть надежно заземлены, с установкой соответствующих предупреждающих табличек.

Использование защитной одежды и средств индивидуальной защиты. Спецодежда и защитные средства, подобранные в зависимости от условий работы, выдаются каждому работнику.

Сертифицированные материалы и инструменты. В работе допускаются только те материалы и инструменты, которые прошли сертификацию и регулярные проверки на исправность.

Соблюдение этих организационных и технических мер является ключевым фактором для обеспечения безопасности при выполнении электромонтажных работ.

Какие инструменты и материалы необходимы для разводки электропроводки

Подключить точечные светильники можно последовательно, хотя это — не лучший выход. Несмотря на то, что этот тип соединения требует минимального количества проводов, в быту он практически не используется. Все потому что имеет два существенных недостатка:

1. Лампы светятся не в полную силу, так как на них подается пониженное напряжение. Насколько пониженное — зависит от количества подключенных лампочек. Например, подключено к 220 В три лампы — делить надо на 3. Это значит, что на каждый светильник приходит по 73 В. Если подключено 5 ламп, делим на 5 и т.д.



   Принцип последовательного соединения

2. Если перегорает одна лампочка — не работают все. Найти причину неисправности можно только последовательно меняя лампочки во всей цепочке.

Именно по этим причинам такой тип подключения применяется исключительно в елочных гирляндах, где собрано большое количество маломощных источников света. Можно, конечно, первый недостаток использовать: подключить последовательно к сети 220 В лампочки на 12 В в количестве 18 или 19 штук. В сумме они дадут 220 В (при 18 штуках 216 В, при 19 — 228 В). В этом случае не понадобиться трансформатор и это плюс. Но при перегорании одной из них (или даже ухудшении контакта), искать причину придется долго. И это большой минус, который сводит на нет все положительные моменты.

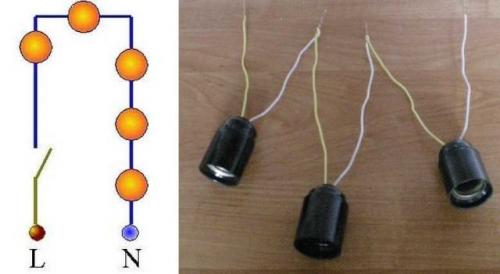

Схема последовательного соединения лампочек (точечных светильников)

Если вы решили подключить точечные светильники последовательно, сделать это просто: фаза обходит все светильники один за другим, ноль подается на второй контакт последней лампочки в цепи.

Если говорить о фактической реализации, то фаза от распределительной коробки подается на выключатель, оттуда — на первый точечный светильник, со второго его контакта — на следующий…. и так до конца цепочки. Ко второму контакту последнего светильника подключается нулевой провод (нейтраль).

Схема последовательного подключения точечных светильников через одноклавишный выключатель

У этой схемы есть одно практическое применение — в подъездах домов. Можно параллельно подключить две лампочки накаливания к обычной сети 220 В. Они будут светиться в пол накала, но перегорать будут крайне редко.

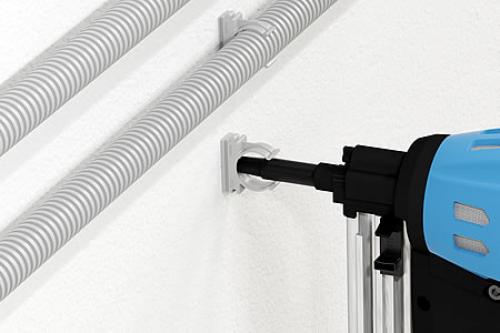

Как правильно проложить провода под точечные светильники в потолке

При монтаже спотов следует учитывать особенности потолочного покрытия. Так, например, если стройматериал, используемый при отделке потолка, относится к горючим, то надо учесть следующее:

Для проводки осветительных приборов надо использовать специальные жаропрочные провода.

для выполнения проводки для осветительных приборов надо использовать специальные провода, которые являются жаропрочными;соединение проводки при подключении точечных светильников должно быть надежным и изолированным;мощность ламп, которые используются, должна соответствовать техническим характеристикам проводов, иначе они будут подвергаться излишнему перегреву.

При выборе проводов для подключения точечных светильников необходимо руководствоваться следующими критериями:

они не должны гореть;должны быть устойчивы к длительному воздействию высокой температуры.

Таким требованиям соответствует кабель, у которого наружный слой оплетки выполнен из стекловолокна, а внутренняя изоляция изготовлена из органической резины повышенной прочности. Эти провода позволяют устанавливать точечный светильник в помещения любого назначения, например в кухни, сауны, бани, ванные комнаты, а также в неограниченных количествах в разумных пределах.

Чтобы обеспечить надежность соединения проводов при монтаже, можно использовать специальный инструмент — обжимной пресс.Он соединяет кабели с помощью полых медных гильз, которые служат надежной изоляцией. Альтернативой прессу могут выступать плоскогубцы, которые по принципу действия ему идентичны.

Какие правила безопасности нужно соблюдать при разводке электропроводки

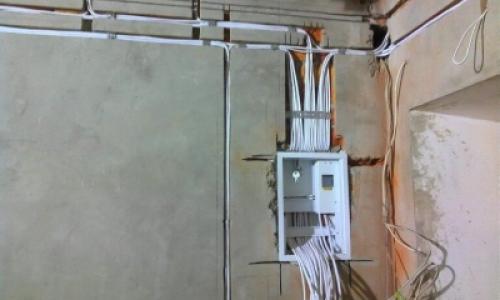

Проверить электропроводку в новостройке после монтажа чаще всего приходится после покупки, перед капитальным ремонтом – отделкой стен и расстановкой мебели. Важность этого мероприятия заключается в том, что если вы с самого начала не осмотрите кабельную линию, в будущем делать проверку проводки под натяжным потолком либо за гипсокартонными листами будет гораздо сложнее.

Первым делом вы должны рассчитать суммарную мощность электроприборов, которыми будете пользоваться, на основании чего рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже проложенного в стенах проводника. Если сечение недостаточное, обязательно замените электрику, однако как показывает опыт, в новостройках таких проблем не возникает.

Следующий шаг – проверка состояния скрытой электропроводки. Изоляция не должна иметь повреждений, а все соединения проводов обязательно должны быть выполнены с помощью клеммников либо других соединителей (к примеру, колпачков СИЗ), но никак не посредством скруток. Также важно определить сечение кабеля и проверить номиналы розеток. На розеточную группу должны идти медные проводники, сечением не менее 2,5 мм², при этом номинал розеток должен составлять не менее 16А.

Если все перечисленные выше требования удовлетворены, последнее что останется сделать – проверить проводку в квартире на нагрузку. Другими словами вам необходимо самому выполнить проверку правильность сборки распределительного щитка. При подключении всей техники и включении всех светильников в комнатах автоматы не должны срабатывать. Если выбивает автоматический выключатель, значит электропроводка не способна выдержать нагрузку от подключенных электроприборов, в результате чего придется выполнять замену автоматов, разделение электропроводки на группы и т.д. Если же автоматы в щитке не выключились после включения нагрузки, значит домашняя проводка правильная. Не помешает дополнительно проверить надежность подключения автоматов в щитке, а также сверку номиналов с нагрузкой, которая на них приходит.

Как подключить несколько точечных светильников к одному выключателю

Любые действия с электропроводкой, стоит помнить, могут быть опасными. Конечно, всегда хочется и сэкономить и реализовать какой-то ремонт самостоятельно. Но, работа с электричеством требует опыта и знаний, без которых самостоятельная работа чревата. От неработающих розеток и до ложного срабатывания автоматических выключателей и до поражения током.

Разводка электропроводки должна быть выполнена с соблюдением правил. Ошибки здесь могут допускать даже опытные специалисты.

Рассмотрим самые распространённые ошибки:

1. Экономия на электрокабеле

Любая работа по разводке электропроводке затратна. Любые приблизительные расчёты это подтвердят. Желание сэкономить абсолютно понятно. Самые распространённые варианты экономии — это приобретение кабеля меньшего сечения и с жилами из алюминиевого сплава вместо меди.

Однако, данная экономия может обернуться проблемами в будущем.

Проблема недостаточного сечения токопроводящих жил опасна тем, что они могут нагреваться под сильной нагрузкой. Это чревато оплавлением изоляции и, как следствие, коротким замыканием.

К тому же, алюминий значительно менее прочен. В местах сгиба, жила может сломаться. Сечение данных проводов должно быть больше, чем у медных.

Важно помнить: для скрытой прокладки годится кабель семейства ВВГ или NYM, срок годности которых составляет около 30 лет.

Многие недобросовестные электрики широко используют для монтажа кабель не предназначенный для стационарного монтажа. Для примера можно привести провод ШВВП, ПВС, а провод ПУНП запрещено использовать.

2. Отсутствие подробной схемы

Любая работа по объекту — будь то квартира, частный дом, отель, или кинотеатр, начинается с подробного плана и разработки проектной документации. Электропроект с учётом всех кабелей — важная его часть.

Правильно составленный электропроект поможет в будущем безопасно как для Вас так и для проложенных проводов произвести любые действия: установить розетку, повесить картинку, полку, или телевизор…

К тому же, грамотно составленный электропроект позволяет точно рассчитать необходимое количество кабеля, розеток, выключателей и иного оборудования.Как следствие, Вы сэкономите не купив лишнего.

3. Скрутки/Неправильное соединение проводов

Очень часто провода соединяются в распределительной коробке банальным скручиванием.

Данный способ крайне нежелателен. Под нагрузкой, провода нагреваются, а, при отключении электроприборов — охлаждаются. Как следствие, качество соединения в скрутке постепенно ухудшается.

Алюминиевые и медные жилы нельзя соединять скруткой.

Тем более нельзя соединять таким образом медные и алюминиевые жилы. Данные металлы очень различны по своим свойствам и качество соединения быстро ухудшится, а сопротивление вырастет. Контакт в месте скрутки будет сильно нагреваться, а это чревато возгоранием.

Правильно соединять провода следует с помощью зажимов, или клеммников. А для ещё более надёжного контакта — с помощью пайки и сварки.

В случае, если к распределительной коробке есть доступ, соединение можно осуществить с помощью клеммников WAGO.

4. Прокладка скрытой электропроводки по диагонали

Следуя всем правилам, проводку в стенах нужно размещать по вертикали и горизонтали. Однако, желание сэкономить может мотивировать провести проводку по-диагонали.

Так нельзя

Это чревато повреждением проводки при последующем ремонте.

5. Прокладка низковольтных линий вместе с силовыми в одном кабель-канале

Данное решение не рекомендуется к реализации, т.к. помехи от силовых проводов 220В могут отрицательно повлиять на качество ТВ-сигнала и стабильность интернет-соединения.

Слаботочные и силовые провода стоит прокладывать в различных кабельных каналах.

6. Экономия на автоматических выключателях

Важно подчеркнуть очевидное: автоматические выключатели стоит покупать в проверенном магазине и обязательно разделять розеточную группу и освещение (как минимум!).

Спасибо за внимание и не пропустите следующие статьи.
