Электропроводка в деревянном доме должна не только выполнять свои функции, но и быть безопасной, поэтому к качеству ее выполнения предъявляются повышенные требования. Можно выполнить электропроводку в деревянном доме своими руками, однако при этом следует соблюдать все правила монтажа.

Делаем электропроводку в деревянном доме своими руками

Работы необходимо разбить на несколько этапов:

• Составление проекта и расчет общей мощности оборудования;
• Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке;
• Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита;
• Прокладка кабелей, разводка их по точкам;
• Монтаж розеток, выключателей, осветительной аппаратуры;
• Монтаж заземления и УЗО;
• Испытания и проверка.

Проект электроснабжения дома

Для того чтобы правильно спроектировать электропроводку, необходимо установить общую мощность электрооборудования. Последовательность проведения работ по проектированию:

1. Начертить план дома и указать расположение всех осветительных приборов, розеток, оборудования с индивидуальным подключением.
2. На чертеже необходимо указать максимальную мощность приборов с учетом пусковых токов электродвигателей.
3. Осветительная аппаратура подключается к отдельным группам электропитания, количество этих групп зависит от размеров дома и мощности осветительных приборов. Обычно для небольшого дома все светильники можно подключить к одной группе.
4. Необходимо также предусмотреть освещение дворовой территории, причем, если дом используется как дача для временного проживания, целесообразнее подключить освещение двора на отдельный автоматический выключатель – таким образом, можно будет обесточить дом на время отъезда, не отключая внешнего освещения.
5. Мощные бытовые электроприборы подключают к отдельной группе электропитания, через отдельный автоматический выключатель. К таким приборам относятся водонагреватели и электрокотлы, а также электрические печи, плиты, конвекторы – всё оборудование с большой потребляемой мощностью.  Для таких электроприборов необходимо прокладывать отдельный кабель.

Электропроводка в деревянном доме своими руками пошаговая. Составление схемы

Схема электропроводки деревянного дома должна соответствовать требованиям ГОСТа и нормативных документов, регламентирующих установку и эксплуатацию электроустановок, к ее созданию стоит привлечь профильного специалиста. Это актуально лишь для домашних мастеров, не имеющих опыта подобной работы.

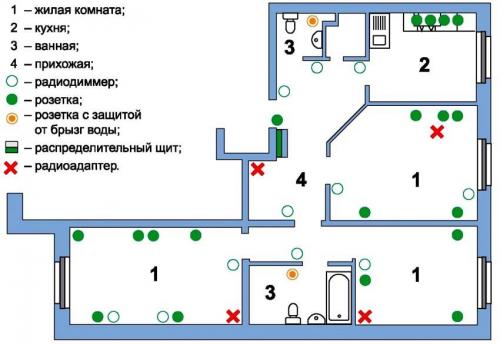

Чтобы составить схему проводки в деревянном доме, потребуется план здания. На этом этапе надо иметь точное представление о назначении каждой комнаты, знать места установки основного электрооборудования. Особенно важно обозначить точки подключения потребителей большой мощности (электроплита, обогреватели, бойлер).

На плане помещений отмечают расположение основных узлов, таковыми являются:

• электросчетчик;
• выключатели;
• электрические розетки;
• стационарные осветительные приборы;
• распределительные коробки.

Как правило, место установки счетчика определяют работники компании, поставляющей электроэнергию, все остальное в руках мастера.

Начать лучше с выбора места для выключателей. Тут нет особых требований, единственное – удобство пользования. Как правило, выключатель устанавливают сразу у двери, высота подбирается индивидуально, оптимальное значение – 1 м от пола.

Далее выбирают количество и месторасположение розеток. В среднем на 4 м2 площади устанавливается 1 розетка, для кухни это количество подбирается отдельно. Распределение розеток по комнате – дело вкуса, все зависит от типа и количества электрооборудования. Высота установки может разниться, чаще всего это 25–40 см от пола.

После того как на плане отображены все основные элементы схемы, их связывают проводниками. Надо выбирать кратчайшие расстояния между точками подключения, не забывая о том, что провод можно укладывать параллельно полу или перпендикулярно ему. В местах ответвлений отмечают распределительные коробки.

Как распределить три фазы в частном доме. Перекос фаз в трехфазной сети

Прямой опасности в этом никакой для вас нет. Есть только постоянно отключающийся трехфазный автоматический выключатель. Почему так происходит?

В трехполюсном автоматическом выключателе, например С 25 есть три однофазных автомата. Каждый из них выдерживает 25 А. То есть на каждую фазу приходится по 5 кВт мощности, отсюда и получается, что подключенная мощность к дому 15 кВт. Все три однофазных автоматических выключателя соединены в один и имеют единый рычаг. Здесь о том как правильно подобрать автоматические выключатели.

Что происходит если распределить нагрузку по фазам в частном доме в случайном порядке? Рассмотрим на примере: на фазе «А» подключен весь свет, на фазу «В» подключен весь второй этаж розетки, а на фазу «С» первый этаж.

На втором этаже три спальни и мощные потребители отсутствуют. Современные светодиодные светильники также потребляет немного. А вот фаза «С» будет нагружена стиральной машиной, духовкой, микроволновкой, посудомоечной машиной, электрочайником и возможно еще пылесос, фен в ванне и многим чем еще.

Вы включили стиральную машину (1,7 кВт), на кухне включили разогреваться духовку (+2 кВт) и поставили в неё вкусную пиццу.  Тем временем нужно немного пропылесосить (+2 кВт) вокруг стола т.к. рассыпался сахар и вскипятить чайник (+2 кВт). Итого 7,7 кВт, что вполне хватит «перекосить» трехфазный автоматический выключатель на 25 ампер.

Из-за общего рычага воздействия перегруженная фаза выбьет весь автомат. В итоге вместо возможности использования 15 кВт у вас останется только 5 кВт. Кстати о том какой счётчик будет вам выгоднее иметь однотарифный и двухтарифный здесь.

Как рассчитать нагрузку?

Для того чтобы правильно распределить нагрузку по фазам в загородном доме необходимо составить список особо мощных потребителей и хоть немного представить какие из них одновременно используются.

Для того чтобы было немного проще ориентироваться вот перечень наиболее мощных потребителей на, которые стоит ориентироваться при распределении нагрузки по фазам:

1. Варочная поверхность 7 кВт;
2. Духовой шкаф или духовка потребляет 2,5 кВт мощности;
3. Стиральная машина — 1,7 кВт;
4. Посудомоечная машина — 1,7 кВт;
5. Электрический чайник — 2 кВт;
6. Микроволновая печь — 1 кВт;
7. Пылесос — 2 кВт;
8. Утюг — 2 кВт;
9. Бойлер накопительный — 2 кВт;
10. Сплит-система — 1 кВт.

Разводка электрики в деревянном доме своими руками схемы для чайников. Важность составления схемы проводки в деревянном доме своими руками

Основная сложность для начинающего электромонтера заключается в составлении электрической схемы всех помещений. Но в то же время — это очень ответственный этап. И если при монтаже открытой проводки схема будет только помогать в работе, то при скрытой – может выручить и в будущем. Ведь без нее даже картину повесить будет трудно – возникает опасность пробоя кабеля.

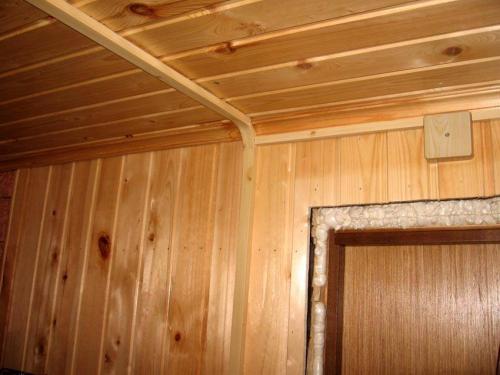

Так выглядят кабель каналы в деревянном доме

Составление схемы следует начать с планировки всех помещений. Делается это для того, чтобы выключатели и розетки не оказались за крупногабаритной мебелью – ведь в таком случае толка от них не будет. К тому же стоит понимать, что если группы освещения можно собирать из двух-трех комнат, то розеточные (силовые) линии нужно разделить. К тому же, к примеру, на кухню может идти не одна силовая группа, а 2-3. Ведь каждый из бытовых приборов с большой мощностью (водонагреватель или электроплита) должен иметь отдельную линию.

Сначала может показаться, что такое разделение лишнее и можно, взяв кабель с большим сечением, провести все по одной линии, но это будет огромной ошибкой.

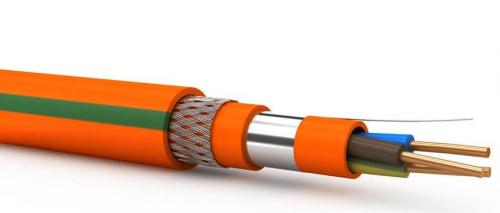

Сечение кабеля и изоляция играет довольно важную роль

Важная информация! Разделение по группам дает возможность пользоваться бытовыми приборами даже при сгорании одной из линий. К тому же, при необходимости ремонта розетки не придется отключать свет или обесточивать другие приборы. Да и обслуживание и ревизия электро-точек, равно как и силового вводного щита, упрощается.

Схема электрики в деревянных домах своими руками может быть выполнена на любом листе бумаги. Она не для того, чтобы сдавать в проверяющие организации, хотя перед вводом в эксплуатацию домашней сети, проверяющему она может пригодится. Но, опять же, только в ознакомительных целях. При этом схема вводного щита будет составляться уже позже, после того, как будет закончен монтаж внутри помещения. Но место установки силового шкафа должно быть выбрано заранее. Что же касается такого момента, как устройство электропроводки в деревянном доме, то она должна быть продумана до мелочей, до самых, казалось бы, незначительных деталей.

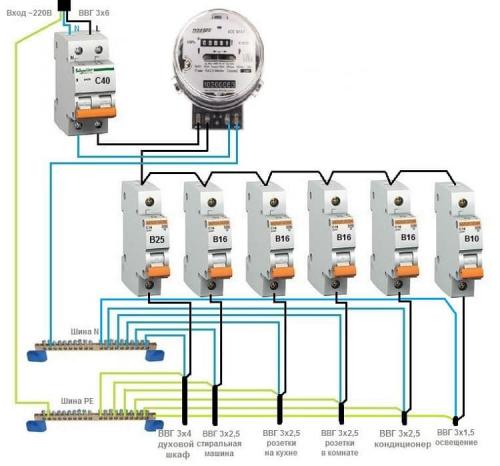

Разводка электропроводки. Составление схемы разводки электропроводки

Разводка электрики в квартире начинается с составления плана разводки сети. Монтаж электропроводки по имеющемуся расчетному чертежу выполнять гораздо проще и целесообразнее по ряду преимуществ:

• схема электросети позволит заранее спланировать необходимое оборудование и средства;
• наличие схемы позволит точно определить мощность входного ввода;
• чертеж дает понимание монтажному персоналу о потенциально пожароопасных узлах проводки для принятия мер по их перепланировании или принятия дополнительных мер безопасности;
• схема позволит выполнить монтаж планово, с проверкой завершения полного цикла.

Примеры схем для однокомнатной квартиры

Электротехники считают, что если суммарная нагрузка на электросеть квартиры не превышает показатель 25 А, то есть возможность и даже целесообразность по стоимости выполнить планировку сети одним контуром на один автомат. Такой способ – типичная типовая схема прошлого, когда в контур включены были осветительные элементы с силовыми розетками . Сегодня от этих приемов отошли и монтаж ведут по независимым отдельным контурам. Пример проводки однокомнатной квартиры приведен на рисунке 3.

Рис. 3. Схема электроснабжения однокомнатной квартиры

На чертеже видно грамотное распределение нагрузки сети однокомнатной квартиры на несколько отдельных контуров со своими УЗО. Такая система обеспечит безаварийную работу проводи и корректную работу оборудования без посадки напряжения.

Для двухкомнатной квартиры

Отличие чертежа для работ по монтажу снабжения двухкомнатной квартиры от однокомнатной состоит в большем количестве контуров в плане разводки. Здесь возможны некоторые компоновки. На рисунке 4 приведен пример такой схемы.

Рис. 4. Схема электроснабжения двухкомнатной квартиры

На примере наглядно видны несколько контуров освещения, а также отдельно выделенные защищенные цепи для кухни, комнат и другого мощного оборудования.

Для трехкомнатной квартиры

На рисунке 5 приведен пример чертежа, который часто применяют для квартир с количеством комнат три и более, где из одного распределительного щита будет выходить уже довольно большое количество проводников.

Рисунок 5. Пример схемы электроснабжения для трехкомнатной квартиры

Особенность данного варианта – это отдельные контуры, заключенные в отдельные блоки со своей защитой. В данном примере 2 блока (25 А и 40 А соответственно). Такой способ позволяет разделить зоны кабельной продукции, делает систему более удобной и практичной.
