Установить проводку в деревянном доме самостоятельно: пошаговая инструкция

Установить проводку в деревянном доме самостоятельно: пошаговая инструкция

Вариант #1. Монтаж скрытой проводки . Перед началом монтажных работ следует определиться с типом прокладки электропроводки. Дело в том, что без защиты нельзя фиксировать кабель внутри деревянных элементов: бруса, бревен и пр.

Согласно ПУЭ-6 , существует возможность электромонтажа скрытой проводки, но с использованием металлической трубы.

Монтаж проводов в стальных трубах. Оштукатуренные борозды, монолитные заводские конструкции практически не используются, а гибкие гофры и короба считаются недостаточно прочными – прогорают при воспламенении

Скрытая проводка рискованна и сложна для самостоятельного исполнения: каждый провод придется поместить внутрь металлической трубы, а места соединений двух труб герметично скрепить между собой.

Пожарные не рекомендуют использовать этот способ, но если владельцам дома все же важно замаскировать провода под облицовку, нужно действовать по следующей инструкции:

1. Подготовить штробы в бревнах/брусе.
2. Установить распределительные коробки так, чтобы доступ к ним был и после отделочных работ.
3. В стенах и перегородках просверлить отверстия и вставить в них проходные гильзы с обработанными краями.
4. В местах крепления выключателей и розеток также установить металлические монтажные «стаканы».
5. Подобрать трубы по диаметру так, чтобы провода занимали не более 40-50% внутреннего пространства.

После этого можно облицовывать деревянные поверхности вагонкой, гипсокартоном или другим материалом.

Для защиты металла от коррозии выбирают трубы из оцинковки или нержавейки. Простую сталь покрывают антикоррозийной краской. Если замечена повышенная влажность, трубы укладывают под наклоном – для слива конденсата.

Вариант #2. Монтаж открытой проводки . Отрытая проводка находится на виду, монтируется сверху на деревянные поверхности, поэтому должна выглядеть привлекательно.

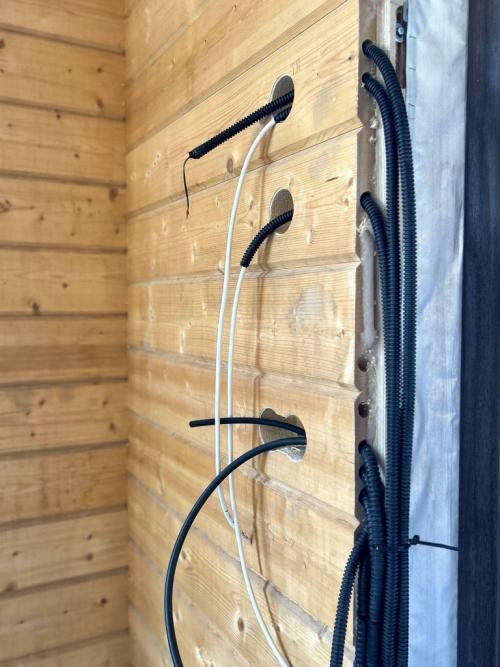

Для маскировки используют гофрированные трубы , жесткие пластиковые короба и плинтусы из негорючего материал. Но многим не нравится «офисное» оформление, и они используют ретро-проводку, специально предназначенную для создания внутренней электросети деревянного дома.

Связанные вопросы и ответы:

Какие инструменты и материалы необходимы для установки проводки в деревянном доме

Очень часто владельцы загородных домов устраивают на своих участках бани. В этих помещениях требуется провести освещение, а иногда и подключить электрическую печь. Для этого нужно определиться с вопросом, какой из проводов использовать для бани. Ведь эксплуатация подразумевает очень высокую влажность и температуру. Поэтому нельзя выбрать первый попавшийся на глаза провод, он должен соответствовать задачам.

Температура в бане может превышать 100 С, а влажность достигать 90%, поэтому и марку кабеля нужно выбирать особенно тщательно. Для предбанников можно использовать универсальные ВВГ(нг) или NYM. Если в парилке будет дровяная (а не электрическая) печь, то допустим и вариант ПВС. Сечение выбирается в зависимости от мощности подключаемых приборов. Для освещения обычно бывает достаточно кабеля сечением 1,5 мм². Непосредственно в парилке рекомендуется использовать жаропрочные марки проводов, которые выдерживают нагревание до 170-180 С, а именно:

• ПРКА — медный кабель с кремнийорганической изоляцией;
• РКГМ — со стекловолоконной оплеткой;
• ПВКВ — устойчивый к повышенной влажности провод с изоляцией из кремнийорганической резины;
• ПМТК — самая жаростойкая модификация, выдерживает температуры до 200 С. Такие обычно применяют для подключения электропечей.

Наиболее бюджетный из перечисленных вариантов — РКГМ или его аналог — SIF.

Хорошими альтернативами для отечественных моделей являются кабели Olflex Heat, Heluflon, а также Multitherm. Какой из проводов для использования в бане выбрать из перечисленного списка определяется не только правилами установки, но и бюджетом покупателя. Здесь важно найти баланс между экономией и пожарной безопасностью. Однако, по нашему мнению, в данном случае об экономии все же лучше не думать, ведь стоимость провода (даже самого дорогого) будет просто несопоставима со стоимостью бани.

Как выбрать подходящий провод для дома

Как вести электрокабель в деревянном доме, чтобы соблюсти нормы пожарной безопасности и технологии монтажа? Приведем пошаговый алгоритм действий:

• Подготовка оборудования и материалов.

Для бытовых электросетей выбираем кабель ВВГ или NYM с маркировкой «НГ». Медные изделия с тремя цельными жилами и двойной изоляцией. Каждая жила обмотана в негорючую ПВХ-оплетку, а снаружи выполнена изоляция из огнестойкого композитного поливинилхлорида. Прокладываемые провода устойчивы к нагреву и коррозии.

На ввод в дом используем изолированный самонесущий кабель. Обязательно устанавливаем трехполюсный автоматический выключатель в 3-фазную сеть. В электросети с одной фазой устанавливаются одно- или двухполюсные автоматы. Сечение кабеля подбирается по таблице, в которой указывается общая нагрузка и мощность электрической сети.

Инструменты для прокладки электросети — ударная и обычная дрель, отвертка с индикатором, шуруповерт, комплект саморезов, хомуты, резиновые перчатки, защитные очки.

• Подвод электричества к строению.

Электрификация дома может быть выполнена воздушным или подземным способом. К внешней стороне деревянного дома подвод выполняется с помощью самонесущего изолированного провода (СИП), внутрь вводится в металлической гильзе через сквозное отверстие в стене. Во дворе устанавливается рубильник на ввод и прибор учета электроэнергии.

• Установка электрического щита

Корпус лучше сделать металлическим, в нем ставить автоматические выключатели, УЗО и счетчик электроэнергии. Допустимые характеристики автоматов определяются с учетом мощности проводки. Например, бытовые 2-киловатные приборы защищаются выключателем на 16 Ампер. УЗО при наличии автоматических выключателей служит дополнительной защитой от утечки тока и короткого замыкания. Также в щитке монтируются реле защиты от скачков напряжения, для каждого помещения в доме устанавливается отдельная розеточная линия.

Перед установкой электрощита сначала подготавливают нишу и проводку, потом собирают саму схему и проверяют работу.

• Обустройство заземления.

Обязательный этап устройства безопасной проводки в деревянном доме. Заземление защищает от короткого замыкания и аварийных токов, при появлении которых срабатывает автомат защиты и полностью обесточивает сеть. Заземление состоит из контура и специальных шин, которые закапываются на глубину не менее двух метров. От строения до заземляющего контура необходимо провести проводник и подсоединить его к заземляющей шине в электрощите. После всех монтажных работ заземляющий контур тестируют.

Если электросеть в коттедже выполнена по типу непрерывной цепи, то заземление достаточно подсоединить только к электрощиту. Если же есть риск разрывов проводки, нужно протянуть дополнительный провод заземления к распаячным коробкам и трубам.

• Прокладка кабеля.

Перед укладкой проводов их сначала нарезают с учетом количества точек электропотребления. Длина рассчитывается по расстоянию между подрозетником и выключателем с запасом 17-22 см. Если кабель монтируется открытым способом, то устанавливаются кабельные каналы в соответствии со схемой разводки. При закрытом варианте исполнения сначала проделываются канавки в стенах, затем в них фиксируются металлические/медные трубки, в которые вводятся провода.

Выбор подходящего провода для дома - это важный шаг в обеспечении безопасности и комфортного проживания. В этой статье мы рассмотрим, как выбрать подходящий провод для дома и как вести электрокабель в деревянном доме, соблюдая нормы пожарной безопасности и технологии монтажа.

Выбор провода

Для бытовых электросетей рекомендуется использовать кабель ВВГ или NYM с маркировкой «НГ». Медные изделия с тремя цельными жилами и двойной изоляцией.

Каждая жила обмотана в негорючую ПВХ-оплетку, а снаружи выполнена изоляция из огнестойкого композитного поливинилхлорида. Прокладываемые провода устойчивы к нагреву и коррозии.

Ввод в дом

На ввод в дом используем изолированный самонесущий кабель. Обязательно устанавливаем трехполюсный автоматический выключатель в 3-фазную сеть. В электросети с одной фазой устанавливаются одно- или двухполюсные автоматы.

Сечение кабеля подбирается по таблице, в которой указывается общая нагрузка и мощность электрической сети.

Инструменты для прокладки электросети

• Ударная и обычная дрель
• Отвертка с индикатором
• Шуруповерт
• Комплект саморезов
• Хомуты
• Резиновые перчатки
• Защитные очки

Монтаж электросети

Электрификация дома может быть выполнена воздушным или подземным способом. К внешней стороне деревянного дома подвод выполняется с помощью самонесущего изолированного провода (СИП), внутрь вводится в металлической гильзе через сквозное отверстие в стене.

Во дворе устанавливается рубильник на ввод и прибор учета электроэнергии.

Щиток

Корпус лучше сделать металлическим, в нем ставить автоматические выключатели, УЗО и счетчик электроэнергии.

Допустимые характеристики автоматов определяются с учетом мощности проводки. Например, бытовые 2-киловатные приборы защищаются выключателем на 16 Ампер.

УЗО при наличии автоматических выключателей служит дополнительной защитой от утечки тока и короткого замыкания.

Также в щитке монтируются реле защиты от скачков напряжения, для каждого помещения в доме устанавливается отдельная розеточная линия.

Как правильно проводить проводку в стенах деревянного дома

Этот материал подготовлен специалистами компании "ЭлектроАС".
Нужен электромонтаж или электроизмерения? Звоните нам!

В последнее время всё чаще стали появляться в средствах массовой информации сообщения о том или ином случае пожара по вине короткого замыкания в электропроводке. Мало того, что в пожарах сгорают полностью строения и всё имущество, но в этих пожарах гибнут люди. Огонь не щадит никого и ничего. Из-за халатного отношения к себе и к окружающим, в погоне за минимизацией расходов на выполнение электромонтажных работ , люди стараются сэкономить на электробезопасности и противопожарной безопасности рассчитывая на авось. Неверно считать, что причина пожара происходит по вине короткого замыкания в электропроводке .
В большинстве случаев короткое замыкание в электропроводке возникает из-за тупости и скупости собственника помещения, так как он категорически не хочет выполнить электромонтаж электропроводки с соблюдением всех норм и требований. Собственник не желает проводить периодическое обследование и электроизмерения своего электрооборудования и электроснабжения, так как это дополнительные неучтённые расходы на эксплуатацию электрохозяйства. Из-за чего происходят короткие замыкания в электропроводке? Основной причиной коротких замыканий является износ изоляции проводников в электропроводке. Это происходит из-за механических повреждений изоляции электропроводки или чрезмерной нагрузки на провода и кабель. Как же избежать эти неприятности? Что надо предпринять, чтобы не допустить или минимизировать опасность возникновения коротких замыканий в электропроводке? В этой статье мы постараемся донести до читателя как правильно выполнить электромонтаж внутренней скрытой электропроводки в деревянном доме.

Какие правила и нормы следует соблюдать при прокладке проводки в деревянном доме

При использовании электроэнергией, включайте в электросеть утюг, плитку, чайник и другие электроприборы только исправные и при наличии несгораемой подставки. Не размещайте включенные электроприборы близко к сгораемым предметам и деревянным конструкциям.

• Следите, чтобы электрические лампы не касались бумажных и тканевых абажуров.

Не забывайте, уходя из дома, выключать электроосвещение. Все электроприборы, в том числе и телевизор, радиоприемник, музыкальный центр и др. (кроме холодильника), отключите от розетки.

• Не применяйте удлинителей кустарного изготовления.

• Не допускайте одновременного включения в электросеть нескольких мощных потребителей электроэнергии (электроплита, электрокамин, чайник и др.), вызывающих перегрузку электросети.

• ОПАСНО попадание воды на электропровода. Опасно заклеивать их обоями, подвешивать на гвозди, оттягивать, завязывать в узлы. Применять ветхие соединительные шнуры, удлинители.

• Опасно использовать неисправные выключатели, розетки, вилки, оголенные провода, соединять провода при помощи скрутки.

• Серьезную опасность представляет использование нестандартных самодельных предохранителей («жучков»).

• Электросеть от перегрузок и коротких замыканий защищают предохранители только заводского изготовления.

• Следите за исправностью и чистотой всех электробытовых приборов. Монтаж электропроводки и её ремонт доверяйте только специалистам.

• Нарушение норм и правил пожарной безопасности могут привести к возникновению пожара, так что задумайтесь, прежде чем сделать неосмотрительный шаг который может повлечь за собой очень серьезные последствия.

Как обезопасить проводку от короткого замыкания и перегрузки

Способы открытой прокладки проводов не должны противоречить требованиям ПУЭ.

Поэтому для крепления кабелей к деревянной поверхности стен, перегородок или потолка можно применять следующие изделия:

• керамические или фарфоровые изоляторы;
• напольные плинтуса со встроенным кабель-каналом;
• гофрированные и жесткие трубы ПВХ;
• короба ПВХ;
• металлические короба и трубы.

Конкретные наименования изделий указывают в проектной документации, и применительно к деревянным сооружениям они обязательно должны сопровождаться сертификатом пожарной безопасности и быть обозначены маркировкой «НГ», как не поддерживающие горение.

Установку кабель-каналов и остальных монтажных элементов необходимо продумать заранее, так как выступающие детали могут помешать расстановке мебели или решению других интерьерных вопросов

Свопросов не возникает, так как в строительных магазинах можно подобрать изделия и по цвету, и по ширине, причем с комплектом сопутствующей фурнитуры – заглушек, поворотных элементов, переходников.

Лучше выбирать толстостенные, достаточно широкие изделия с одинарным замком, так как короба с двойным замком сложнее обслуживать.

Требования и рекомендации к монтажу:

1. Кабель, как и защитная фурнитура, должен не поддерживать горение, то есть быть с маркировкой «нг». Лучший вариант для деревянных домов — ВВГнг-ls (с пониженным дымоотделением).
2. Наличие металлической площадки для установки – пожаробезопасного основания, увеличивающего безопасность использования электроприборов.
3. Выключатели и розетки – только накладные, наружные.
4. Использование металлических гильз для организации перехода кабеля через деревянные стены, перекрытия, перегородки.

Проходные гильзы – это отрезки толстостенной металлической трубы, которые должны выступать с каждой стороны сгораемой конструкции на 1 см. Чтобы кабель не деформировался, края гильз защищают пластиковыми накладками.

По правилам открытого участка проводки между гильзой и коробом оставаться не должно. Конец гильзы, выходящий из отверстия, должен обязательно заходить внутрь короба

При выборе сечения электрического кабеля для прокладки в деревянном доме руководствуются общепринятыми нормами:

• 3*2,5 мм — для розеток;
• от 6 мм² — для мощного электрооборудования, например, электроплиты;
• 3*1,5 мм — для осветительной группы и т.д.

Формирование групп производят по принципу «как можно меньше», то есть блок из 4-5 розеток выделяют как отдельную линию и оборудуют отдельным автоматом.

Желающие избавиться от кабелей используют открытую проводку на изоляторах. По нормам ПУЭ, разрешено располагать изолированные провода в открытом виде на расстоянии 10 мм и более от деревянной поверхности.

Способ, которым активно пользовались еще в середине 20 века, снова входит в моду, поэтому уделим внимание и ретро-проводке.

Как правильно подключить электроустановку в деревянном доме

Сегодня в брусовых икабели прокладывают тремя основными способами — в скрытых металлических трубах, на открытых изоляторах и в накладных кабель-каналах. Они различаются по облику проводки, а также стоимости материалов и работ.

При любом способе прокладки кабелей цепи необходимо оборудовать автоматами и УЗО , тщательно рассчитывая номиналы этих устройств.

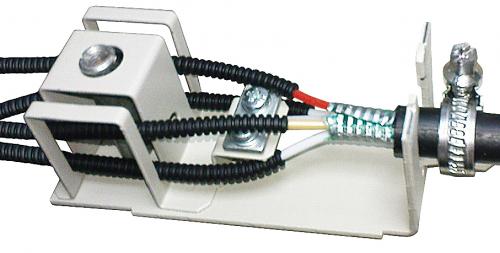

Хомуты. Фото: «Стройсвязьдеталь»

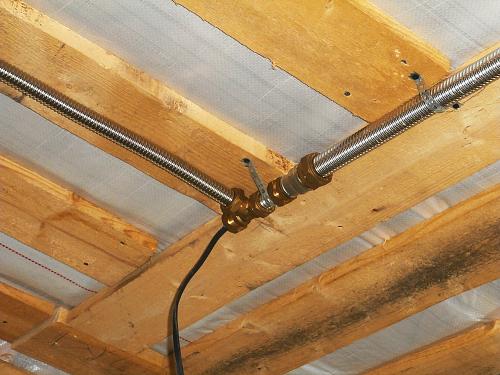

Скрытую проводку в стальных и медных толстостенных трубах выполняют, как правило, на этапе сборки сруба. Этот способ намного увеличивает объём плотницких работ, осуществляется поэтапно совместными усилиями строителей и электромонтажной фирмы. Задача осложняется необходимостью учитывать усадку стен и возможность ржавления труб при контакте с влажной древесиной. Кроме того, приходится использовать специальные врезные розетки и выключатели с металлическими стаканами, которые как минимум вдвое дороже обычных и часто поставляются лишь по заказу.

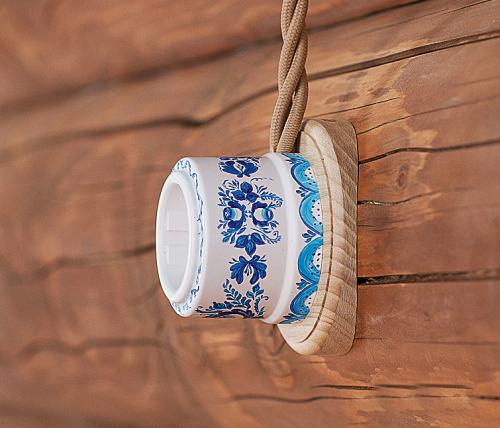

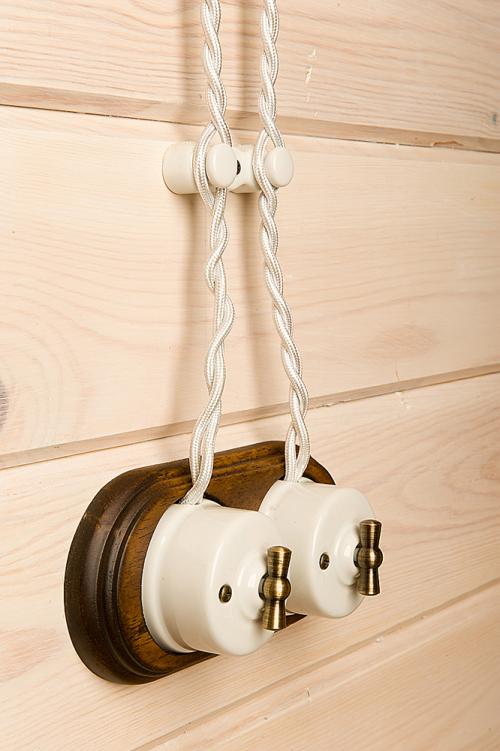

Провода на изоляторах и выключатели под старину отлично сочетаются с деревянными стенами. Фото: Salvador

Открытая проводка на изоляторах отлично сочетается с рублеными стенами (особенно при оформлениии кантри). Витые провода (бывают нескольких цветов) и керамические стаканы-изоляторы отнюдь не дёшевы, однако расходы на них компенсируются простотой монтажа. Если обойтись без стилизованных под старину розеток и выключателей, цена которых стартует от 1100 руб., а использовать обычные накладные изделия, то расходы на электромонтаж окажутся в 2–3 раза ниже, чем при скрытой прокладке кабелей. При этом открытую сеть при необходимости легко можно дополнить новыми линиями.

Недостаток проводки на изоляторах в том, что она плохо защищена от механических повреждений, поэтому её следует монтировать на высоте не менее 2 м от пола (п. 2.1.52 ПУЭ-7) и оснащать все цепи в доме устройствами защитного отключения (УЗО) с током утечки не более 30 мА.

Гофротруба, в отличие от витого металлорукава, может обладать локализационной способностью и применяться в деревянном доме. Её соединение и фиксацию следует выполнять с помощью резьбовых фитингов и хомутов. Фото: «Электрогарант»

Открытая прокладка в кабель-каналах. Это самый простой и доступный вариант. ПВХ-короба обеспечивают быстрое затухание кабеля при коротком замыкании и неплохо защищают его от внешних воздействий. Сегодня многие производители выпускают серии электроустановочных изделий, кабель-каналов и специальных аксессуаров, которые позволяют эстетично и безопасно выполнить открытую электропроводку в доме из бревна или бруса.

Что касаетсяи других «каркасников» (которые часто также относят к разряду деревянных домов), то здесь наиболее безопасно вести проводку в толще трёхслойной внутренней обшивки стен, выполняемой из гипсокартонных листов. При этом в среднем слое делают штрабы под кабели, таким образом, последние оказываются отделены от сгораемой конструкции негорючим материалом толщиной 10 мм — в полном соответствии с ПУЭ-6. В местах расположения врезных розеток и выключателей при этом следует делать выборку на увеличенную глубину и закрывать горючий утеплитель, например, толстым слоем гипсовой штукатурки.

Фото: ShutterStock/Fotodom.ru

Беспроводные конструкции

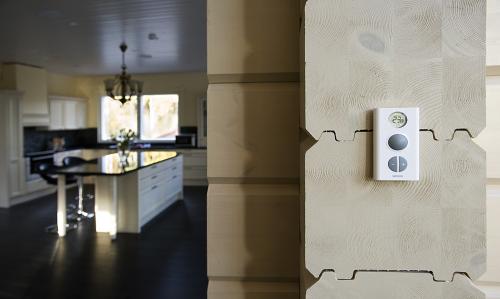

Значительно упростить электромонтаж в деревянном доме и сделать проводку безопаснее в пожарном отношении помогут беспроводные выключатели и регуляторы. Среди них — одно- и многоканальные радиопульты и ИК-датчики, работающие от батареек (замена элементов питания требуется раз в 5–10 лет), устройства, преобразующие энергию нажатия в радиосигнал, а также мобильные «девайсы», на которые установлены специальные программы для контроля над домашней электрикой. Такие решения могут использоваться для управления конкретными приборами или их группами (например, жалюзи или освещением) либо входить в систему «умный дом», контролирующую всю электрику в помещениях и на территории приусадебного участка.

Фото: Uponor

Кому доверить электромонтаж

Крайне важно, чтобы проводку в доме монтировали не строители-разнорабочие, а профессиональные электрики, знакомые с требованиями нормативов. Они проконтролируют качество комплектующих, рассчитают номинал защитных устройств, соберут щиток, надёжно изолируют соединения и выполнят монтаж электроустановок в соответствии с проектом.

Следует избегать соседства и контакта электропроводки, даже защищённой, с легковоспламеняющимися паро- и гидроизоляционными материалами.

Какие меры безопасности следует принимать при работе с электропроводкой

Ввиду высокой пожароопасности древесины к монтажу электропроводки в доме предъявляют особые требования.

Ввиду высокой пожароопасности древесины к монтажу электрической проводки в деревянном доме предъявляют особые требования. Важно, чтобы всеми работами по обустройству проводки в деревянном доме занимались профессиональные электрики с опытом и знаниями технологий. Однако и самим домовладельцам не помешает войти в курс дела и узнать, каким требованиям должен отвечать монтаж проводки в деревянном доме, и какие правила электрификации следует соблюдать.

Прокладку проводки необходимо проводить таким образом, чтобы избежать впоследствии перегрева и воспламенения кабеля. Нельзя прокладывать проводку в деревянном доме вблизи нагреваемых поверхностей – печей и каминов. Технические особенности учитываются на этапе проектирования инженерных сетей: рассчитывают пиковую нагрузку на определенном участке электросети, размер сечения кабеля выбирают на несколько процентов больше, чтобы избежать перегрева. Чтобы дополнительно избежать перегрева, полости кабель-каналов оставляют наполовину пустыми. Открытая прокладка электропроводки предпочтительнее скрытой, так как диагностировать состояние такой электросети впоследствии гораздо проще. Как правило, электрическая проводка в доме из дерева подразумевает прокладку трехжильного медного кабеля, обладающего негорючей оболочкой и низким уровнем выделения дыма. На таком кабеле можно обнаружить маркировку «нг», означающую «не поддерживающий горение». Для прокладки кабеля не рекомендуется использовать ПВХ-гофру. Электрический щиток должен быть изолирован от деревянных поверхностей. Идеальным вариантом будет установка щитка в комнате с перегородкой из негорючих материалов. Все рабочие приборы в электрической цепи должны быть оснащены автоматическими выключателями. Порог срабатывания такой системы зависит от допустимой токовой нагрузки.
