Установка биметаллического радиатора отопления: полное руководство для начинающих

Установка биметаллического радиатора отопления: полное руководство для начинающих

При монтаже биметаллических радиаторов отопления для обеспечения надежной и эффективной работы системы необходимо соблюдать определенные правила:

1. Подключение радиатора: При подключении биметаллического радиатора необходимо учесть его рабочее давление. Подключать радиаторы следует только после того, как всем предыдущим работам по замене или установке радиаторов и других отопительных приборов, а также монтажу коллектора были выполнены в полном объеме.
2. Проверка материала: Перед установкой радиатора следует внимательно проверить его наличие и внешний вид. Проверьте наличие маркировки, а также состояние всех элементов радиатора.
3. Установка и подключение: Биметаллический радиатор отопления следует устанавливать на рабочую поверхность с помощью крепежных элементов, представленных в комплекте. Подключение радиатора должно быть выполнено в соответствии с инструкцией или техническими рекомендациями производителя.
4. Проверка давления: Проверьте, что подводимое к радиатору давление соответствует требованиям производителя. Неправильное давление может привести к недостаточной или чрезмерной теплоотдаче радиатора, а также к его повреждению.
5. Проверка температуры: Перед началом эксплуатации радиатора проверьте температуру теплоносителя. Она должна быть в пределах, указанных в инструкции по эксплуатации радиатора.
6. Проверка наличия воздуха: Проверьте наличие воздуха в радиаторе после его подключения. В случае его присутствия выпустите воздух, используя специальные отверстия или воздушные вентили.
7. Проверка теплоотдачи: После подключения радиатора и обеспечения его нормального функционирования убедитесь в его эффективной теплоотдаче. При необходимости проведите дополнительные работы по согласованию с производителем.

Связанные вопросы и ответы:

Какие преимущества имеет установка биметаллического радиатора отопления перед другими видами

Биметаллические радиаторы — это элементы системы отопления, состоящие из двух металлов. Обычно это сталь и алюминиевый сплав, содержащий кремний в количестве 11–12%. Эти два сплава, обладающие разными свойствами, при взаимодействии обеспечивают ряд эксплуатационных преимуществ.

Основные характеристики

Биметаллические радиаторы состоят из секций. Их стальная внутренняя часть передает тепловую энергию от теплоносителя к внешней части, изготовленной из алюминиевого сплава. Наружный кожух имеет множество отделений, создающих активные конвекционные процессы. Межсекционная сборка осуществляется с помощью стальных ниппелей. Размер отопительного прибора можно регулировать.

Биметаллические приборы имеют разные габариты, что позволяет выбрать вариант, подходящий к площади комнаты, ширине оконных проемов, высоте расположения подоконников. Радиаторы можно подключать к одно- или двухтрубным отопительным системам с боков или снизу. Они подходят для систем отопления, как частных, так и многоквартирных домов.

Способ производства — литье под давлением. Более дешевыми являются модели, изготовленные способом точечной сварки. Обе технологии обеспечивают высокую прочность готовой продукции.

Плюсы биметаллических радиаторов

Технические характеристики радиаторов из стали и алюминиевого сплава превышают показатели традиционных решений, изготовленных из одного металла.

Преимущества биметаллических приборов:

Современный вид, благодаря которому отопительное оборудование органично сочетается с любым стилем оформления помещений.

Простота сборки и монтажа благодаря небольшой массе, возможности наращивания на месте установки.

Способность переносить высокое давление. По этой характеристике конструкции, состоящие из двух металлов, превосходят другие типы радиаторов. Они могут выдерживать до 35 атмосфер. Это преимущество особенно важно в многоквартирных домах. Стальная сердцевина не боится гидравлических толчков, характерных для централизованного отопления.

Возможность работать со многими типами теплоносителей. В биметаллических конструкциях используются надежные уплотнительные элементы, которые сохраняют рабочие характеристики при контакте с некоторыми агрессивными средами. Стальной сердечник устойчив к воздействию не слишком чистой воды, часто присутствующей в централизованных системах отопления в качестве теплоносителя.

Хорошие значения теплоотдачи. Наружный корпус способствует быстрому распространению тепла по помещению.

Длительный рабочий период. Продуманная конструкция и качественная сборка обеспечивают срок службы не менее 20 лет. Такие приборы могут сохранять нормативные технические характеристики до 50 лет.

Быстрое реагирование на команды термостата благодаря малому количеству теплоносителя, что создает комфортный микроклимат в помещении.

Секционная конструкция. Позволяет выбрать модель с необходимыми мощностью и размерами.

Еще одно важное преимущество — биметаллические устройства со стальным сердечником отлично подходят для наших условий, поскольку в России в системах отопления часто используются стальные трубы. Трубопровод стыкуют со стальным сердечником приборов отопления, что обеспечивает надежное и долговечное соединение.

Приборы окрашиваются в два этапа. Плюс такого решения — стойкий и качественный результат. На первом этапе применяется технология анафореза, которая подразумевает полное погружение изделия в ванну с электропроводным красящим составом с подачей электрического тока. На втором этапе на радиатор наносится красящий эпоксидный раствор на основе полиэстера. Поверхность может быть не только белой, но и цветной, что позволяет подобрать модель, соответствующую общему оформлению интерьера.

Основные недостатки биметаллических радиаторов

Минусами таких отопительных устройств можно назвать:

Высокую цену, которая в период эксплуатации окупается высоким качеством и бесперебойной работой в течение длительного времени.

Возникновение и развитие очагов коррозии при одновременном контакте стальной поверхности с водой и воздухом. Такая ситуация возникает при сливе воды по окончании отопительного сезона или при использовании некоторых антифризов в качестве теплоносителя.

При покупке биметаллического радиатора обращают внимание на производителя. Приборы бренда STOUT, изготовленные по европейским технологиям, сочетают высокое качество, приспособленность к российским условиям эксплуатации с умеренной ценой. Подключением может быть боковым или нижним. Гарантия — 10 лет.

Как выбрать подходящий биметаллический радиатор для вашего помещения

Название прибора говорит о том, что в его составе два разных металла. При этом он взял достоинства у обоих. У биметалла алюминиевый корпус, который дает ему отличную теплопроводность, и стальной сердечник, очень прочный и устойчивый к коррозии. Это дает батарее возможность выдерживать длительную нагрузку высоким рабочим давлением, устойчивость к гидроударам, долговечность и стойкость к теплоносителю невысокого качества.

Они считаются лучшим выбором для установки в квартирах, которые подключены к централизованному отоплению.с автономным отоплением можно, но нецелесообразно, поскольку стоят они больше, чем алюминий или сталь, которые хорошо работают в таких условиях. Чтобы правильно выбрать, какие биметаллические радиаторы поставить в своей квартире, надо учесть несколько моментов. Разберем основные критерии.

Производители выпускают два типа радиаторов: монолитные и секционные. Главное преимущество монолита — отсутствие участков, где могли бы произойти протечки. Секции прибораспециальным сварным швом, что минимизирует риск разрыва. За счет этого их долговечность значительно увеличена по сравнению с секционными аналогами. Зато монолит при необходимости нельзя дополнить новыми секциями или заменить вышедший из строя элемент. Их цена тоже выше.

Секционные модели самые распространенные. Они состоят из нескольких элементов, которые соединяются между собой резьбовым соединением с особым уплотнителем. Пользователь может увеличивать или, наоборот, уменьшать число секций так, как ему нужно. При необходимости радиатор можно отключить и заменить испортившийся элемент. Цена секционных моделей ниже, чем у монолита, но и служат они меньше. Чаще всего протечки появляются в резьбовом блоке.

Площадь прибора или количество секций подбирают с учетом необходимой теплоотдачи и предполагаемого количества батарей в комнате. Так, в среднем считают, что на кв. метр помещения нужно 100 Вт тепла, излучаемого прибором. Если есть два или более окна, к получившейся величине добавляют еще 30%, а если они выходят на северную сторону, то 40%. Кроме этого желательно учесть высоту потолков, теплопроводность стен, место квартиры в доме, отсутствие или наличие греющего пола.

Эта величина измеряется в миллиметрах, показывает расстояние между верхним и нижним коллектором. Выпускают модели в размерах от 200 до 800 мм. Самые востребованные среди них — типоразмеры 500 и 350. Это оптимальные варианты для новостроек и вторички. Узкие модели на 200 мм чаще ставят в небольших кухнях, в туалетах. Самые широкие 800 мм батареи используют редко, их чаще предлагают для изготовления по индивидуальному заказу.

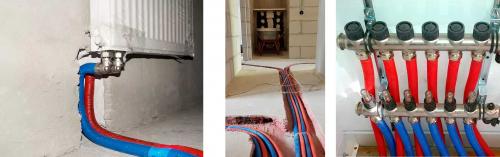

Различают два основных варианта: нижнее или боковое. В первом случае радиатор подключают снизу от спрятанной в пол трубы. Подводка может быть правой/левой. Боковое подключение предполагает присоединение к подведенной сбоку трубе. Это самый востребованный вариант. Встречаются модели с нестандартным подключением, но их довольно мало.

Какие инструменты и материалы необходимы для установки биметаллического радиатора

Биметаллические радиаторы обладают не только высокими эксплуатационными качествами, но и имеют привлекательный дизайн. Чтобы отопительные приборы прослужили долго, их необходимо грамотно установить и подключить к системе. Об особенностях работы с биметаллическими радиаторами расскажут продавец-консультант Александр Васильев и продавец-консультант Юлия Кательникова, специалисты «Лемана ПРО» (г. Санкт-Петербург).

Биметаллический радиатор сочетает преимущества алюминиевых и стальных отопительных приборов. Он имеет высокую теплоотдачу, прочность, стойкость к образованию коррозии и плохому качеству теплоносителя. «Биметалл» выдерживает большое давление в системе и гидравлические толчки. Средний срок бесперебойной службы составляет 20–30 лет.

Устройство и характеристики

Биметаллический радиатор представляет собой конструкцию, внутри которой располагается стальной сердечник. Он состоит из горизонтального коллектора и вертикальных каналов. Корпус вокруг него выполнен из алюминия.

К главной характеристике этого отопительного прибора относится высокая тепловая мощность. Теплоотдача одной секцию биметаллического радиатора находится в диапазоне от 150 до 180 Вт. Прибор применяется в системе отопления, давление в которой не превышает 20–25 атм. Это тот показатель, который сможет выдержать радиатор без потери герметичности конструкции. Максимальная температура теплоносителя должна быть не выше 11 0 °C.

Модели биметаллических радиаторов выпускаются со стандартным межосевым расстоянием 200, 300, 350 и 500 мм. Это даёт возможность использовать их в системах отопления любых жилых и коммерческих помещениях. Они подходят для однои двухтрубных систем.

Как правильно подготовить помещение перед установкой биметаллического радиатора

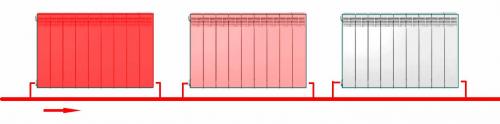

1. Самая неподходящая схема, это соединение радиаторов в цепочку. Схема не будет работать из-за большого сопротивления потоку теплоносителя. Коротенькая может еще как-то и будет пыхтеть, но у вас же в доме не три радиатора. Не делайте так.2. Есть еще схема, так себе, на троечку, даже на троечку с минусом, это так называемая двухтрубная система. Работать будет, но первые радиаторы будут горячие, те что за ними тёплые ну а последние - холодные. Дело в том, что вода течет по пути наименьшего сопротивления, поэтому, чем дальше от насоса, тем проток меньше и радиаторы холоднее. Не применяйте её, если у вас на ветке больше четырёх – пяти радиаторов. На рисунке немного утрировано.3. Ленинградка. Схема простая, поэтому часто применяется. Но имейте в виду, что в ней последние радиаторы прохладнее первых, так как после каждого радиатора в магистраль подмешивается охлаждённая в нём вода. Поэтому трудно обеспечить равномерное тепло по всем комнатам. Совсем нехорошо, когда последние радиаторы окажутся в важной комнате, например в детской.4. Есть две хорошие схемы. Первая это лучевая, когда насос работает на коллектор, а с него вода или другой теплоноситель расходится по радиаторам. Такие же коллекторы используются и для отопления тёплым полом.Здесь вот что важно: 5. Не допускайте слишком длинных веток. Дальше 20 метров от коллектора до радиатора, это уже зона риска, если ближе, то всё должно работать хорошо. 6. Выбирайте место для коллектора так, чтобы длины веток не сильно различались. Плюс минус 10 метров - нормально. Вот удачное расположение коллектора.А вот неудачное. Так труднее сбалансировать проток.7. Не пытайтесь подсоединить к одному лучу от коллектора два, и тем более три радиатора. С большой долей вероятности, один из них будет греть, а второй нет. И как бы вы не бились, греть будет то один то другой.Была у нас такая засада, когда заказчик попросил добавить еще один радиатор. Долго мы регулировали, в конце концов, взяли, да и подсоединили два радиатора как в первом пункте с ошибкой, помните, друг за другом. Загрели оба, но это неправильно.8. В лучевой схеме трубы к радиаторам нужно изолировать, чтобы не отдавали тепло. Например, если у вас есть тёплый пол, то заблаговременно проведите трубы внутри теплоизоляции под будущей стяжкой тёплого пола. Если трубы приходится проводить внутри цементной стяжки, или внутри конструкции деревянного пола, или внутри деревянного межэтажного перекрытия, то хоть гофру на них наденьте. Так себе изоляция, но всё же.9. Если нет возможности сделать скрытую лучевую разводку, то есть еще одна хорошая схема, это петля Тихельманна.

Каковы основные шаги установки биметаллического радиатора отопления

Герметичность и надёжность биметаллического радиатора обеспечиваются, в числе прочего, конструктивным выполнением его межсекционного соединения. Понимание особенностей таких соединений и их влияния на эксплуатационные характеристики прибора позволяет совершенствовать отопительную технику и достигать более высоких её рабочих параметров.

Биметаллические радиаторы широко востребованы на российском рынке отопления. Их основные преимущества определяются конструктивными особенностями . Стальной сердечник обеспечивает высокую прочность, а хорошая жидкотекучесть алюминиевого сплава позволяет создать развитую поверхность для обеспечения значительной тепловой мощности изделия. Большинство производителей биметаллических радиаторов выпускают их в виде соединённых между собой отдельных секций. Сборная конструкция отопительного прибора позволяет производить перекомпоновку секций под конкретные задачи прямо на строительном объекте. Это очень удобно, однако заставляет обратить особое внимание на межсекционные соединения биметаллического радиатора, поскольку именно они обеспечивают высокие показатели герметичности всего изделия. Высокая прочность отдельных секций радиаторов достигается проще, чем получение высоких рабочих давлений у всего прибора целиком — это уже другая и весьма сложная конструкционная задача.

Рис. 1. Конструкция сборного радиатора

Секции биметаллического радиатора соединяют между собой с помощью специального ниппеля (рис. 1). В каждой секции в верхнем и нижнем коллекторах изготавливают трубную резьбу в один дюйм. Для возможности скручивания секций в них делают с правой стороны правую резьбу, а с левой стороны — левую. Ниппель в виде короткой трубы имеет соответствующие витки с противонаправленной резьбой. Такое исполнение ниппеля и соединяемых секций обеспечивает стягивание секций с требуемым усилием. Очевидно, что если осуществить сборку радиатора только на ниппелях, то не будет герметизации внутренней части , где движется теплоноситель (вода). Поэтому для герметизации такого межсекционного стыка используют специальные уплотнительные прокладки.

Как подключить биметаллический радиатор к системе отопления

Перед установкой биметаллического радиатора отопления необходимо провести ряд подготовительных мероприятий, чтобы обеспечить правильную работу системы. Вот несколько шагов, которые следует выполнить:

1. Разместите радиатор на подходящем месте. Выберите место для установки радиатора, обеспечивая достаточное пространство для свободного доступа. Учтите, что радиатор должен быть установлен на определенном расстоянии от пола и стены, как указано в инструкции производителя.

2. Найдите оптимальные точки подключения труб. Прежде чем приступить к установке радиатора, определите оптимальные точки подключения труб. Обычно они находятся внизу радиатора. Установите на радиаторе заглушки в нижнем и верхнем отверстиях для труб, чтобы избежать протеканий во время монтажа.

3. Проверьте наличие всех комплектующих. Распакуйте радиатор и проверьте наличие всех комплектующих, указанных в инструкции производителя. Убедитесь, что у вас есть все необходимые элементы для установки, такие как крепления, прокладки и воздушный клапан, чтобы избежать задержек или проблем в процессе установки.

4. Очистите радиатор от загрязнений. Прежде чем установить радиатор, тщательно очистите его от пыли, грязи или других загрязнений. Это поможет избежать засорения системы отопления и обеспечит эффективную работу радиатора.

5. Проведите проверку. Проверьте радиатор на наличие повреждений или дефектов. Обратите внимание на всякие трещины, шероховатости или неправильно закрепленные элементы. Если вы обнаружите проблемы, обратитесь к производителю для получения рекомендаций или замены.

Соблюдение указанных шагов поможет гарантировать правильную установку биметаллического радиатора отопления и его эффективную работу в вашей квартире.

Как избежать распространенных ошибок при установке биметаллического радиатора

Удлинителем потока называют трубку, вставляемую в коллектор подачи . Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

При использовании удлинителя потока удается обеспечить условия, при которых теплоноситель будет подаваться не ко входу устройства, а чуть дальше (условно — в центральную часть), за счет этого и обеспечивается более равномерный прогрев поверхностей всех секций радиатора.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной . Этот параметр определяется в зависимости от числа секций. Фактически вариантов два:

• Удлинитель должен составлять 2/3 от общей длины радиатора.
• Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.

При этом выбирать вариант нужно методом экспериментов. Например, в некоторых случаях удлинитель, достающий до середины последней секции, не позволяет первым секциям прогреваться до той же степени, что и последним. Если вы столкнулись с такой ситуацией — не стоит переживать, ведь проблема решается просто: достаточно просто укоротить трубку. Эксперты советуют всегда приобретать удлинитель «с запасом», чтобы при необходимости его можно было укоротить: очевидно, что со слишком коротким приспособлением сделать уже будет ничего нельзя. А то, какой именно вариант подойдет (на 2/3 или до середины последней секции), напрямую зависит от диаметра подводки, а также давления в стояке.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

Как проверить герметичность и правильность подключения радиатора

Секционные радиаторы — это популярное решение для отопления частных домов и квартир, благодаря их высокой теплоотдаче и возможности наращивания мощности за счет добавления секций. Однако их установка требует определенных навыков и знаний. В этой статье мы подробно разберем все этапы монтажа, а также ситуации, когда лучше обратиться к профессионалам.

Подготовка к монтажу: важные нюансы

Перед началом работ необходимо тщательно подготовиться:

1. Отключение системы отопления :
   • В частном доме это можно сделать самостоятельно, перекрыв подачу теплоносителя.
   • В многоквартирных домах требуется согласование с управляющей компанией, так как отключение может повлиять на другие квартиры.
   • После отключения слейте воду из системы, чтобы избежать протечек во время монтажа.
2. Проверка комплектации :
   • Убедитесь, что в комплекте есть все необходимые элементы: кронштейны, заглушки, кран Маевского, прокладки для соединений.
   • Если чего-то не хватает, докупите заранее, чтобы не прерывать процесс установки.
3. Разметка и расчеты :
   • Радиатор должен располагаться на расстоянии 3–5 см от стены и 10–15 см от пола для оптимальной циркуляции воздуха.
   • Используйте уровень, чтобы избежать перекосов, которые могут привести к неравномерному нагреву и шуму в трубах.

Монтаж: пошаговая инструкция

1. Установка кронштейнов :
   • Для легких алюминиевых радиаторов подойдут обычные дюбели.
   • Для тяжелых биметаллических моделей используйте анкерные болты, которые выдерживают большие нагрузки.
   • Проверьте прочность креплений, прежде чем весить радиатор.
2. Подключение труб :
   • Боковое подключение — самое распространенное, но подходит только для небольших радиаторов.
   • Диагональное подключение обеспечивает равномерный нагрев и рекомендуется для моделей с большим количеством секций.
   • Нижнее подключение используется, если трубы скрыты в полу или стенах.
3. Установка крана Маевского :
   • Этот элемент необходим для стравливания воздуха из системы. Установите его в верхней части радиатора.
   • Если в системе часто образуются воздушные пробки, можно дополнительно установить автоматический воздухоотводчик.

Запуск системы: проверка и настройка

1. Проверка герметичности :
   • После подключения заполните систему водой и внимательно осмотрите все соединения на предмет протечек.
   • Если обнаружена течь, подтяните соединения или замените прокладки.
2. Удаление воздуха :
   • Откройте кран Маевского и дождитесь, пока весь воздух выйдет, а из крана не польется вода.
   • После этого закройте кран и проверьте равномерность нагрева радиатора.
3. Настройка температуры :
   • Если радиатор оснащен терморегулятором, установите комфортную температуру (обычно 20–22°C).
   • В частном доме можно дополнительно отрегулировать мощность котла для оптимальной работы системы.

Когда лучше вызвать специалиста?

1. Сложные системы отопления :
   • Если у вас система с принудительной циркуляцией или теплым полом, монтаж требует профессиональных навыков.
   • Ошибки могут привести к разбалансировке системы и неравномерному нагреву.
2. Замена старых радиаторов :
   • Чугунные батареи часто требуют переделки трубопровода, что сложно выполнить без специального инструмента.
   • Кроме того, демонтаж тяжелых чугунных радиаторов может быть опасен для неподготовленного человека.
3. Отсутствие опыта :
   • Если вы не уверены в своих силах, лучше доверить работу профессионалам. Ошибки могут привести к протечкам, которые испортят ремонт и потребуют дорогостоящего восстановления.

Безопасность при монтаже

• Не перекрывайте радиатор полностью : это может нарушить циркуляцию теплоносителя в системе.
• Используйте динамометрический ключ : Он поможет избежать перетяжки соединений, которая может повредить резьбу.
• Учитывайте материал стен : В гипсокартонных или рыхлых стенах крепления должны быть особенно надежными.

Вывод

Самостоятельный монтаж секционных радиаторов возможен, если у вас есть базовые навыки и вы работаете с простой системой отопления. Однако в сложных случаях, таких как замена старых батарей или монтаж в многоквартирном доме, лучше обратиться к специалистам. Это сэкономит ваше время и гарантирует безопасность системы.
