Датчик света для уличного освещения регулировка. Настройка датчика света

14.10.2021 в 10:36

Датчик света для уличного освещения регулировка. Настройка датчика света

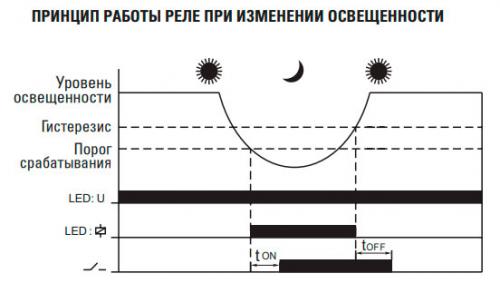

Кроме того, у фотореле есть собственная регулировка чувствительности. Вы можете вручную задать тот или иной порог срабатывания.

Датчик света для уличного освещения регулировка. Настройка датчика света

То есть, будет фонарь срабатывать при полной темноте уже ночью, или вечером, когда только-только начинает смеркаться.

Датчик света для уличного освещения регулировка. Настройка датчика света

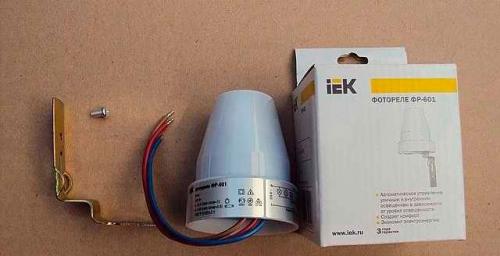

На популярных моделях фотореле от ИЭК ФР-601 и ФР-602 регулятор расположен в основании и поворачивается в диапазоне от “+” до “-”.

Датчик света для уличного освещения регулировка. Настройка датчика света

Если вы его выкрутите на максимальный “+”, то фотореле будет срабатывать в сумерках или при плохой погоде (небо в тучах). По техническим характеристикам эта регулировка соответствует примерно 50 Люкс.

Датчик света для уличного освещения регулировка. Настройка датчика света

Если убрать его в крайнее положение на “-”, то датчик сработает только в полной темноте (освещенность 5 Люкс).

Обычно его устанавливают в среднее положение.

Крутилки эти довольно нежные и при чрезмерном усилии легко ломаются. Так что будьте осторожны, в особенности регулируя чувствительность на морозе.

При этом обратите внимание на важный нюанс.

Ошибка №1

Настраивать фотореле следует именно на улице, а не в помещении.

В комплекте с датчиком всегда идет черный пакетик для проверки работоспособности. Накрыли им колпак прибора – реле сработало.

Датчик света для уличного освещения регулировка. Настройка датчика света

Так вот, у многих моделей чувствительные фотоэлементы, расположенные внутри корпуса, могут реагировать помимо освещенности еще и на ультрафиолет в составе солнечных лучей.

Датчик света для уличного освещения регулировка. Настройка датчика света

Дома за счет остекления 80% УФ-лучей гасится, а на улице – нет. Поэтому настройка в домашних условиях с созданием искусственного затемнения, может отличаться от реальной уличной настройки.

Когда не хватает диапазона, некоторые применяют смекалку и для дополнительной регулировки используют фольгу. Ею обматывают датчик (полностью или наполовину), и тем самым, добиваются изначально большего значения затемнения.

Датчик освещенности. Достоинства и недостатки использования

Датчик освещённости может быть встроен в корпус уличного светильника или установлен самостоятельно в цепь управления работой наружного освещения придомовой территории, проезжих дорог и пешеходных дорожек, а также подсветки строительных конструкций и различных элементов декора. Наряду с прочими элементами автоматики, датчик освещённости позволяет осуществлять работу системы освещения в автоматическом режиме, что позволяет снизить потребление электрической энергии, а также облегчить использование этой системы. Кроме этого, к достоинствам использования датчиков освещённости в системах наружного освещения следует отнести такие показатели, как:

  • продолжительные сроки эксплуатации;
  • простота конструкции позволяет выполнить установку своими руками;
  • достаточно высокая точность настройки в широком диапазоне световосприятия;
  • работа прибора может осуществляться в целях управления светотехническими устройствами посредством малых электрических токов, являющихся безопасными для человека и окружающего мира.

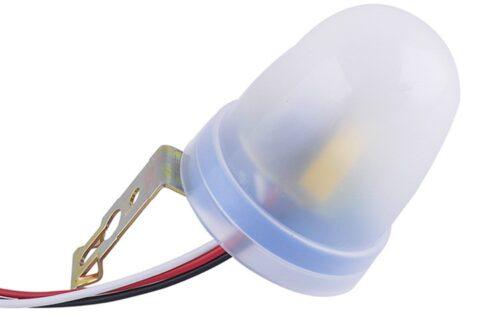

Датчик освещенности. Достоинства и недостатки использованияВнешний вид уличного датчика освещённости Из недостатков, свойственных подобным устройствам при их использовании, следует отметить:

  • подверженность загрязнению корпуса датчика, что снижает его чувствительность к световосприятию и требует периодической очистки фотоэлемента от внешних загрязнений;
  • степень защиты корпуса должна быть такой, чтобы обеспечивать надёжность срабатывания контактов фотореле, исключающего их окисление в процессе использования.

Как подключить датчик света для уличного освещения. Фотореле для уличного освещения. Как подключить фотореле

Благоустройство придомовой территории часто нуждается в устройствах, использующихся для того, чтобы автоматически включать свет после наступления сумрака и отключать с рассветом.

В этих целях может использоваться как фотореле, так и астротаймер.

Первое устройство отличается своей простотой и доступной стоимостью, тогда как второй – сложностью конструкции и дороговизной. Именно поэтому все большее количество владельцев частных домов отдают свое предпочтение такому устройству для уличного освещения. Прежде чем приступить к его монтажу, следует разобраться во всех особенностях такого приспособления.

Конструктивно датчики могут быть как встроенными – выполненными в одном корпусе с датчиком, так и выносными. Последние отличаются своей герметичностью и высоким уровнем влагостойкости, соответствующим классу IP 65.

Дополнительно фотореле могут оснащаться специальными контроллерами. Они обладают таймерами, предоставляющими возможность установки времени включения и выключения.

Прибор может продаваться под разнообразными названиями. Нередко его называют фотодатчиком, фотоэлементом, световым датчиком, или же сумеречным выключателем.

Несмотря на это, функциональность всех перечисленных устройств одинакова. Именно поэтому они отличаются примерно одинаковым способом подключения, о котором речь пойдет ниже.

Как подключить фотореле для уличного освещения через выключатель

Подключение преимущественно происходит посредством стандартного одноклавишного выключателя. В таком случае не надо будет постоянно отправляться в щитовую чтобы включать и отключать питание.

При соединении фотореле в распределительной коробке через выключатель будет четыре соединения. Фаза питания в такой ситуации будет постепенно поступать по такой цепочке:

  • автомат питания;
  • выключатель;
  • датчик;
  • непосредственно фонарь.

Независимо от выбранной схемы, световой датчик ни в коем случае не должен находиться в месте, которое может освещаться фонарем.

Как работает фотореле

Главным функциональным элементом фотореле считается фоторезистор или же фототранзистор. Они способны менять собственные параметры при изменении освещения. Если на эти приспособления попадает необходимое количество света, то цепь будет оставаться разомкнутой.

У каждого устройства существует собственная настройка чувствительности. Ее порог срабатывания можно задать вручную. На таких распространенных на рынке моделях, как ИЭК ФР-601 и ФР-602, это делается при помощи регулятора. Он может выставляться в диапазоне от «+» до «-». Достаточно один раз настроить устройство на включение освещения в нужное темное время суток и на выключение.

Важно! Если выбрать максимальное положение, фотореле будет включаться в даже в темный облачный день. В минимальном положении устройство начнет работать в кромешной тьме.

Подключение фотореле к светодиодному прожектору

Самой доступной и понятной для пользователей схемой подсоединения является прямой монтаж к сети электроснабжения. На прибор обязательно необходимо подать 220В, то есть фазу и ноль.

Все провода этого устройства, как правило, окрашены в разный цвет.

Это важно. По паспорту, который прилагается к фотореле, нужно определить вход фазы подключения и выход на светильник.

В этом плане следует выделить такую закономерность:

  • ноль: синий провод;
  • входная фаза: коричневый провод;
  • выход на прожектор: красный провод.

На проводе, осуществляющем выход на нагрузку, фаза возникает лишь в момент срабатывания прибора. Ее нужно заводить непосредственно в сам прожектор.

Важно! В классическом исполнении устройства длины провода может не хватить. Для наращивания нужно использовать кабель с сечением 1,5 мм².

Схема подключения

На вход датчика света надо завести фазу и ноль. С места выхода фаза идет на нагрузку. Под ним подразумевается фонарь, который должен срабатывать при наступлении ночи. Ноль на нагрузку должен идти от автомата или же с нулевой шины эдектрощитка.

В соответствии с правилами монтажа соединение уместно выполнять в распредкоробке. Она должна обладать соответствующей герметичностью. Это обусловлено тем, что в большинстве случаев коробка размещается на улице недалеко от прожектора. Ниже показана наиболее часто используемая схема подключения:

Дополнительно может понадобиться пускатель. Он добавляется в схему в тех случаях, когда включать нужно довольно мощный уличный прожектор, расположенный на столбе. Такое устройство, как магнитный пускатель, неплохо переносит пусковые токи, будучи рассчитанным на постоянное срабатывание прожектора.

Из этой статьи вы могли узнать, как правильно подключать фотореле своими руками. Как видите, все эти работы можно выполнить самостоятельно без соответствующего опыта или же навыков, достаточно всего лишь следовать схемам!

Датчик движения для включения света. Технические характеристики

В зависимости от охватываемой области, датчики движения могут работать в линейном формате, к примеру, контролируя какой-либо проход или охватывать сегмент в 90°. Если территория, по которой могут перемещаться люди, представляет собой дорогу или площадь, то берутся устройства с углом обзора в 180° или 360°. Следует отметить, что все датчики имеют угол охвата и по вертикали. Наиболее простой вариант составит 15° — 20°, а самые дорогие смогут отслеживать все 180° в вертикальной плоскости.

Дальность действия .

По дальности действия датчики движения подбираются в зависимости от поставленной задачи. Если вам необходимо следить за помещением, то расстояния в 5 – 7м будет более чем достаточно. Для открытой территории или длинных коридоров потребуется от 8 до 16м. Заметьте, при слишком большой траектории вас будут тревожить частое включение света, когда оно не требуется.

Мощность подключаемых светильников.

Любой датчик движения, включающий свет, может обеспечивать питание нагрузки лишь до установленного предела. Поэтому суммарная мощность осветительного оборудования, подключаемого в цепь питания, не должна превышать допустимого номинала. Если вы хотите обеспечить лучшую освещенность территории, то используйте светодиодные, ртутные или натриевые лампы  вместо лампочек Ильича.

Тип питания.

В зависимости от типа подводимого питания, все датчики движения подразделяются на беспроводные и проводные. Первый вариант использует аккумуляторы, накапливающие электрическую энергию и отдающие их для включения света. Второй вариант подключает 230 В от бытовой сети, это более распространенный вариант, поскольку световой поток не теряется по мере разряда батареи.

Степень защиты (IP).

В соответствии п.3.4 ГОСТ 14254-2015 степень защищенности от возможного попадания твердых частиц и влаги обозначается кодом IP. За буквенным обозначением следует цифровая маркировка, первая из которых согласно разделу 5 ГОСТ 14254-2015 обозначает меру защиты от пыли и других частиц и варьируется от 0 до 6. Вторая цифра, в соответствии с разделом 6 ГОСТ 14254-2015 варьируется от 0 до 9. Для обоих показателей 0 – означает отсутствие защиты, а максимальная цифра – максимально возможную защищенность.
