Монтаж опалубки для ленточного фундамента. Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать

09.10.2023 в 02:48
Содержание
  1. Монтаж опалубки для ленточного фундамента. Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать
  2. Как выставить опалубку по уровню. Как правильно создать уровень в опалубке для заливки бетона ленточного фундамента?
  3. Материалы для опалубки фундамента. Опалубка для ленточного фундамента своими руками
  4. Высота опалубки ленточного фундамента. Требования для опалубки
  5. Опалубка для ленточного фундамента аренда. Аренда опалубки для фундамента
  6. Опалубка для ленточного фундамента под забор. Защита фундамента от излишка влаги, обустройство дренажа
  7. Устройство опалубки ленточного фундамента. Несъемная

Монтаж опалубки для ленточного фундамента. Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать

Опалубка для ленточного фундамента — это собранная из щитов, укреплённая распорками и стяжками система, которую устанавливают по периметру будущего сооружения. Внешне она напоминает ёмкость для заливки бетона, почти полностью заглублённую в выкопанную ранее траншею. Для фундамента какого бы объекта ни предназначалась, опалубка должна:

  • выдерживать давление бетонной массы;
  • иметь плотную структуру, не допускающую протечек раствора;
  • располагаться по наружным краям траншеи.

Перечисленные и другие требования предопределены СНиПами и описаны в ГОСТе Р 52086–2003 «Опалубка. Общие технические условия». Соблюдая их, вы сможете правильно сделать опалубку для ленточного фундамента и тем самым в дальнейшем избежать рисков растрескивания и преждевременного разрушения всего сооружения.

Монтаж опалубки для ленточного фундамента. Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать

Какого вида опалубку можно сделать для ленточного фундамента

Под ленточный фундамент можно устанавливать как съёмную (переставную) , так и несъёмную (стационарную) опалубку. Первую обычно применяют при сооружении мелкозаглублённых оснований. После застывания бетонной смеси её снимают и при необходимости используют повторно. Вторая же призвана наделить фундамент дополнительными свойствами — повышенной прочностью, низкой теплопроводностью, улучшенной гидроизоляционной способностью. Поэтому она не снимается и впоследствии становится органичной частью основания.

Из чего можно сколотить опалубку для ленточного фундамента

При изготовлении съёмной опалубки для ленточного фундамента чаще всего используют листы металла, деревянные доски, фанеру, плиты ОСБ и ДСП, а иногда — пластик. Для устройства несъёмной конструкции в основном применяют пенополистирол и железобетон. При этом сказать, какой из материалов лучше, непросто, ведь каждому свойственны как преимущества, так и недостатки.

  1. Древесина больше всего подходит желающим собрать опалубку для ленточного фундамента своими руками. Она проста в монтаже, сравнительно легка и недорога. В качестве недостатка можно назвать потребность использования элементов из других материалов для усиления конструкции.
  2. Металл — самый универсальный вариант. Его достаточно легко выгибать под форму бетонного основания. При использовании в составе несъёмной опалубки — дополнять арматурой путём приваривания, что способствует увеличению жёсткости фундамента. Главный недостаток заключается в высокой стоимости.
  3. Железобетон позволяет сократить расход рабочей смеси. В то же время стоит он довольно дорого. Из-за большого веса при монтаже требует привлечения специальной техники, что тоже обходится недёшево.
  4. Пенополистирол — очень качественный и практичный материал. Он производится в виде готовых блоков или щитов, из которых легко выставлять опалубку под ленточный фундамент. Также пенополистиролу без проблем можно придавать необходимую форму. Зимой он не позволяет основанию промерзать. Минус — высоковата цена.
  5. Подручные материалы хорошо помогают экономить деньги. При этом следует учесть, что строить из них опалубку для ленточного фундамента довольно сложно и долго. Нередко приходится использовать дополнительные расклинки и опорные элементы. Получается много щелей, устранение которых требует существенных затрат времени. Далека от идеала и несущая способность такой конструкции. Поэтому подручные материалы используют только при закладке фундаментов для небольших сооружений — заборов, хозпостроек, малых архитектурных форм.

Как выставить опалубку по уровню. Как правильно создать уровень в опалубке для заливки бетона ленточного фундамента?

Каждый бетонщик после сборки опалубки думает как сделать уровень в опалубке максимально ровный, чтоб не было проблем с заливкой уже плиты. Большинство натягивают нитки и забивают гвозди в опалубку и потом натягивают, но при заливки бетона нитки рвутся и приходится привязывать постоянно.

Самое лучшее решение это, когда происходит выставление опалубки уровня гвоздями но без нитки. Берется нивелир и отбиваются размеры максимально точно через 40 см, чтоб не было большого разрыва. Будет сложновато выровнять уровень.

Нитка срабатывает если заливается черновая стяжка или плита сверху, чтоб приблизительно знать уровень, а дальше в любом случае будет поверх заливаться стяжка и ложиться плитка или ламинат или еще что-то. Гвозди забиваются в опалубку не до конца, а до половины.

Мастерком приходится потом равнять и убирать, где больше раствора или меньше, чтоб доложить. После этого естественно нужно гладилкой равнять или теркой, чтоб плоскость была идеально глоткой. Так же и при заливки плиты, сначала черновая работа выравнивается, а потом уже шваброй заводской или деревянной.

Нивелир помает выставить гвозди, чтоб не было приблизительно выставлен уровень будущего фундамента. В любом случае лучше делать всегда хорошо, а плохо получится по факту – рабочие моменты. Солоновато конечно без нивелира выставить опалубку.

Есть способ только через гидроуровень, отбивая по всему периметру от нуля опалубки. Солоновато конечно будет бегать с трубками пытаться выставить, но зато дешевле, чем брать в аренду нивелир или вызывать геодезиста отбивать точки.

Бывает просто участок совершенно не ровно стоит, где-то выше и ниже и нужно выровнять его по уровню, чтоб в дальнейшем не возникло проблем с подливками бетона, а то у меня такое было, когда не раскинули трубы канализации и начали заливать.

Пришлось по верх ложить и снова 20 см заливать, что скрыть трубы, да обошлось ей в 200 000 тысяч не считая оплату за работу. Поэтому лучше зарание думать по проекту, как все будет происходить. Канализация в любом случае должна быть внутри фундамента, а не по верх.

Материалы для опалубки фундамента. Опалубка для ленточного фундамента своими руками

Самая объемная — опалубка для ленточного фундамента. Она повторяет контуры дома и всех несущих стен с двух сторон ленты. При строительстве более-менее большого здания с большим количеством перегородок, расход на материалы для опалубки фундамента будет очень значительный. Особенно при глубоком заложении фунлдамента.

Конструкция щитов и их соединение

При сборке опалубки своими руками важно делать щиты прочными: им нужно будет удержать массу бетона до тех пор, пока не произойдет отвердение.

Размеры щитов опалубки меняются и зависят от геометрии фундамента. Высота — чуть выше, чем высота фундамента, длину каждого щита определяете сами, но обычно она от 1,2 до 3 м. С очень длинными конструкциями работать неудобно, так что оптимальная длина порядка 2 м. Суммарная длина всей опалубки должна быть такая, чтобы они становились точно по разметке фундамента (не забудьте учесть толщину щита).

Монтаж опалубки для ленточного фундамента. Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать 01

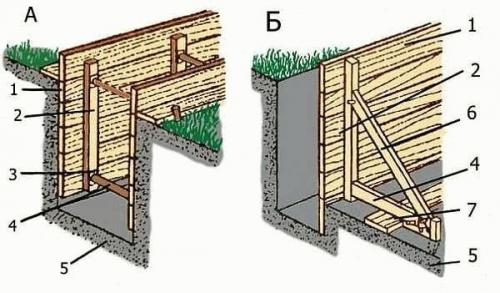

Как может устанавливаться опалубка для ленточного фундамента: в вырытую по габаритам ленты траншею и в котловане в раскосами

При изготовлении опалубки из досок, нарезаете несколько штук одинаковой длины, скрепляете при помощи брусков и гвоздей или саморезов. При использовании гвоздей забивают их с внутренней стороны щита, загибают на бруске. С саморезами работать проще: их не нужно загибать, так как за счет резьбы они обеспечивают плотное прилегание элементов. Их закручивают с внутренней стороны щита (той, которая будет обращена к стенке фундамента).

Первый и последний брусок крепят от края на расстоянии 15-20 см. Между ними, на расстоянии 80-100 см, ставят дополнительные. Чтобы устанавливать щиты опалубки было удобно, два-три бруска (по краям и в середине) делают на 20-30 см длиннее. Их заостряют и при монтаже забивают в грунт.

Монтаж опалубки для ленточного фундамента. Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать 02

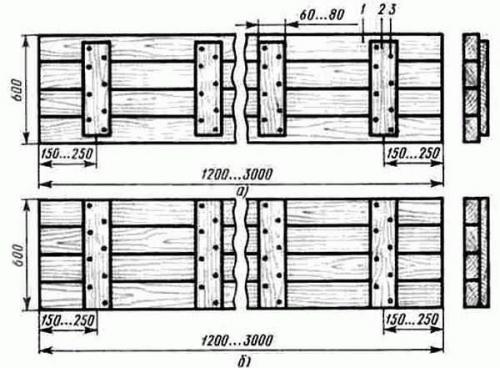

Примерные размеры щитов опалубки из обрезной доски

Щиты из фанеры или ОСБ собираются на раме из бруска. При сборке важно хорошо укрепить углы. В данной конструкции они — самое слабое место. Усилить их можно при помощи металлических уголков.

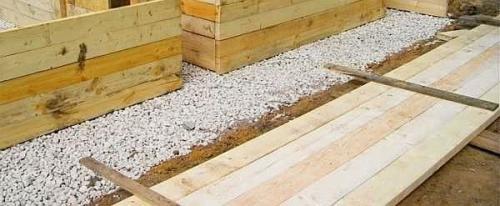

Установка опалубки своими руками

Если щиты сделали с несколькими удлиненными брусками, их нужно выставлять по шнурам натянутой разметки. Сложность состоит в том, что одновременно выставлять нужно и в вертикальной плоскости. Для фиксации можно использовать забитые по отметке и выставленные по вертикали бруски. При установке плоскость щитов выставлять вплотную к этим брускам. Они будут и поддержкой, и направляющими.

Монтаж опалубки для ленточного фундамента. Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать 03

Щиты с удлиненными поперечными брусками устанавливать проще

Так как дно траншеи или котлована должно быть ровным (уплотняют его и ровняют под уровень), то выставлять горизонтально щиты должно быть просто. Старайтесь не сильно забивать их: легче потом будет выравнивать. Опускаете один из углов до уровня подсыпки. Щели быть не должно, раствор вытекать не должен. Добившись плотного прилегания, берете строительный уровень, прикладываете вдоль щита и молотком забиваете второй край до тех пор, пока верхняя кромка не будет установлена горизонтально. Следующий щит уже выставляете относительно установленного: они должны находится на одном уровне и в одной плоскости.

Высота опалубки ленточного фундамента. Требования для опалубки

Сооружаемая опалубка должна соответствовать возлагаемым на нее функциям и быть надежной. Важно предусмотреть такие эксплуатационные свойства, как:

  1. Прочность и устойчивость к интенсивным нагрузкам. На этапе заливки раствора стенки опалубки будут подвергаться дополнительному давлению, поэтому следует сделать их максимально прочными.
  2. Отсутствие щелей. Любые отверстия и зазоры станут местом вытекания бетонной смеси. В подобных точках появятся пустоты, снижающие пригодность фундамента к эксплуатации. Если зазоры маленькие, по мере нарастания давления они будут увеличиваться в размерах.
  3. Соответствие геометрической форме и размерам основания. Следует убедиться, что высота опалубки выше расчетной глубины фундамента.

Выбирая подходящую конструкцию, следует учитывать характеристики фундамента, особенности почвенных слоев и материала, который используется.

В современном строительстве для ленточных оснований разрабатываются следующие типы опалубок:

  1. Съемная. Отличается наличием нескольких составных частей, которые поддаются демонтажу после заливки бетоном.
  2. Несъемная. Элементы такой опалубки являются стационарной частью ленточного основания и выполняют ряд дополнительных функций. В их числе: гидроизоляция и теплоизоляция, декоративная роль и защита.

Если грунт достаточно прочный и вязкий, допускается использование схемы опалубки для ленточного фундамента с бетонным литьем в траншею. Подобная технология сокращает расходы материала на организацию формообразующих конструкций.

Опалубка для ленточного фундамента аренда. Аренда опалубки для фундамента

Аренда опалубки для фундамента поможет Вам сэкономить бюджет строительства и гарантированно закончить стройку в срок .

Монтаж опалубки для ленточного фундамента. Что собой представляет опалубка для ленточного фундамента и каким требованиям она должна отвечать 04

В наличии

Доставка по г. Москва: 1-2 дня в любую точку Москвы и области

Способы оплаты: по счету с НДС / по счету без НДС / наличные в кассе

15 дней : от 510 руб./м2

30 дней : от 690 руб./м2

10% персональная скидка* * уточните у менеджера

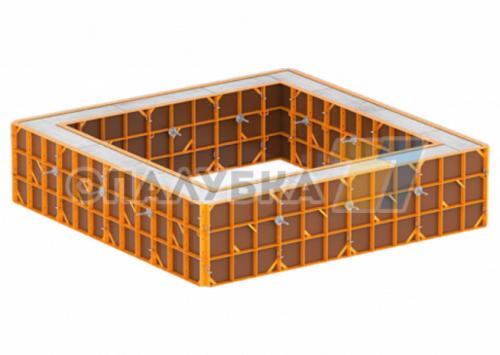

Опалубка фундамента

Создание фундамента является очень ответственной и серьезной процедурой . От того, как грамотно специалисты выполняют возведение опалубки, зависит геометрическая точность будущего фундамента . Аренда опалубки для фундамента предоставляет выбор подходящего типа оборудования и минимизировать материальные издержки в процессе его строительства.

От чего будет зависеть выбор опалубки для фундамента?

В первую очередь, от типа конструкции, ее габаритных размеров, количества и параметров применяемых крепежных элементов, а также продолжительности использования оборудования.

Съемная опалубка для фундамента уверенно выдерживает боковое давление веса бетона вплоть до момента его застывания. Подходит для следующих типов фундамента: ленточный скользящий фундамент, разборно-переставной фундамент, подъемно-переставной, а также блок-формы.

Отличия опалубки для фундамента:

Данный вид опалубки имеет сходные характеристики с крупнощитовыми аналогами , однако вес всех элементов существенно снижен, что помогает при монтаже и демонтаже обойтись без дорогостоящих грузоподъемных механизмов и существенно экономит место на стройплощадке. Стандартный щит для опалубки фундамента может поднять всего один работник. Аренда опалубки для ленточного фундамента - оптимальный вариант при загородном частном монолитном строительстве, позволяющий сократить рабочий персонал и подъемную технику, что для загородного строительства очень важно.

Мелкощитовая опалубка благодаря небольшим размерам опалубочных щитов универсальна, удобна и вариативна в использовании, к плюсам такой системы также относятся:

  • Широкий выбор линейки размеров и форм съемных модулей , а значит возможность подобрать щиты для создания самых разнообразных конструкций.
  • Небольшой вес элементов, благодаря чему монтаж можно вести без привлечения подъемной техники или бригад.
  • Возможность сочетания с другими форматами, например, с крупнощитовой опалубкой, и, соответственно, более быстрый и эффективный монтаж.
  • Возможность получить идеально ровную бетонную поверхность благодаря гладкой внутренней поверхности модулей и плотному соединению в местах соединения элементов.
  • Строительство можно проводить при любой температуре воздуха , что обеспечивает высокую точность возведения бетонных конструкций.
  • Подходит для выполнения строительных работ в стесненных условиях.

При заливке бетонной подушки в коммерческом многоэтажном строительстве предлагаем в аренду стандартные системы крупнощитовой опалубки и комплектующие , необходимые для данного формата щитов.

Напоминаем, что инженеры компании "Опалубка 77" готовы ответить на все Ваши вопросы по эксплуатации, технологии онтажа опалубочных систем и аренде опалубки для фундамента. Организуем шеф-монтаж на объекте, решим все организационные вопросы, оперативно доставим все необходимое. Также настоятельно рекомендуем посетить наш склад и ознакомиться с оборудованием.

Источник: https://stroyvsepodryad.info/stati/kak-pravilno-sdelat-opalubku-dlya-lentochnogo-fundamenta-izgotovlenie

Опалубка для ленточного фундамента под забор. Защита фундамента от излишка влаги, обустройство дренажа

Независимо от применяемого типа ленты, чтобы она служила долго, рекомендуется не пренебрегать обустройством гидроизоляционного слоя.

Он выполняется двумя способами:

  1. Настилкой рубероида . Бюджетный, быстрый, но не столь надежный способ защиты от влаги, поскольку уже через 2-3 года начинает отслаиваться. Этим материалом выкладывают дно траншеи и покрывают готовое застывшее основание. Для фиксации сверху проходятся смолой или горячим битумом.
  2. Добавлением в бетонный раствор средства типа Пенетрона . Это отличная защита ленточного фундамента любого заглубления. Преимущество его в том, что основание целиком становится непроницаемым для влаги. Пенетрон добавляют в раствор на этапе замеса. Готовое основание не нуждается в дополнительном покрытии гидроизоляционным материалом.

Опалубка для ленточного фундамента под забор. Защита фундамента от излишка влаги, обустройство дренажа

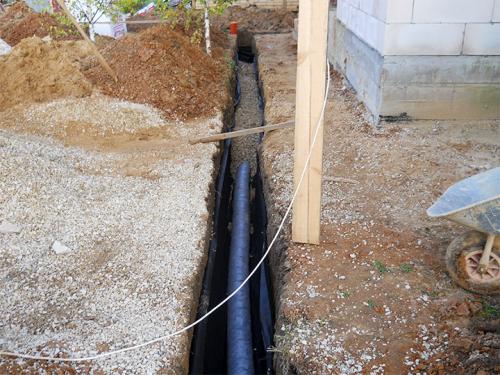

Если нужно провести заливку фундамента под забор на участках с высоким уровнем грунтовых вод, то следует заранее побеспокоиться о создании дренажа.

В траншею сверху песчаной подушки укладывается пластиковая или асбестоцементная труба под уклоном диаметром от 8 до 11 см, оба края которой рекомендуется заполнить песком. Это делается для того, чтобы при заливке ленты бетоном раствор не попал в полость трубы. Ниже подошвы фундамента в нескольких местах потребуется вырыть смотровые колодца, куда будет стекать вода из труб при промывке.

Если же ограждение будет на склоне, то удобнее сделать открытый дренаж. То есть вблизи конструкции вырыть несколько канав, связанных между собой.

Устройство опалубки ленточного фундамента. Несъемная

Такой тип опалубки применяют для устройства ленточного фундамента, которому впоследствии предстоит справляться с высокими нагрузками. В климатических условиях, связанных с критически низкими  температурами, такой фундамент исключает промерзание грунтового основания.

Состоит опалубка из пустотелых пенополистирольных, пенопластовых или пенобетонных блоков. При ее монтаже, блоки укладывают в соответствии с контуром изготавливаемого фундамента, соединяя их между собой специальными замковыми соединениями системы «шип-паз».

В получившееся внутренне пространство помещают арматурный каркас и заливают бетонный раствор. Изготовленный таким образом ленточный фундамент, представляет собой железобетонную ленту, армированную и утепленную по всему периметру, не нуждающуюся в дальнейших гидроизоляционных работах.

Плюсы:

  • быстрый монтаж;
  • отсутствие необходимости дополнительного утепления частей фундамента, находящихся в грунте и на поверхности;
  • ее материал выполняет гидроизоляционную функцию;
  • создание слоя, воспринимающего горизонтальную нагрузку от грунтового основания;
  • благодаря гладкой поверхности материала, силы трения во время морозного пучения снижаются.

Минусы:

  • стоимость выше по сравнению со съемной опалубкой;
  • невозможность повторного использования;
  • ширина ленточного фундамента зависит от ширины блоков из пенополистирола;
  • экономия времени, благодаря тому, что на строительную площадку конструкция поставляется в собранном виде;
  • отсутствие погрешностей;
  • возможность аренды опалубочной конструкции, при этом цена проката напрямую зависит от материала, из которого она изготовлена – металлическая или деревянная будет стоить дороже пенополистирольной.
