Обратный клапан водонагревателя. Как устроен и работает

Говоря о предохранительном клапане для водонагревателя, лучше употреблять словосочетание «система клапанов», т.к. их в устройстве два.

Обратный клапан водонагревателя. Как устроен и работает

Устройство предохранительного клапана бойлера

Находятся они в латунном или никелированном корпусе. Внизу корпуса установлен обратный клапан , который в момент понижения давления в системе, предотвращает отток воды из водонагревателя. В перпендикулярной ветви находится второй клапан, благодаря которому в момент повышения давления, часть воды выпускается через штуцер .

Обратный клапан водонагревателя. Как устроен и работает

Как работает предохранительный клапан

Принцип работы:

  1. Пока давление в норме, клапан закрыт и не позволяет жидкости вытекать наружу, как только оно становится равным давлению в водопроводе, пружина поджимает пластину к выступам корпуса и перекрывает поток воды.
  2. Когда включен нагрев, температура воды постепенно увеличивается, вместе с ней повышается и давление.
  3. Как только давление превышает силу пружины, открывается выход к штуцеру , через который сливается лишняя вода. Когда давление нормализуется, пружина закрывает проход и стекание воды приостанавливается.

Исходя из принципа функционирования, становится ясно, что вода из штуцера будет постоянно капать. Для отвода сливающейся жидкости, на патрубок нужно надеть трубку соответствующего диаметра и закрепить ее при помощи хомута. Давление, необходимое для нормальной работы водонагревателя — 6-10 Бар.

Трубка на штуцер должна быть прозрачной, чтобы вы могли контролировать процесс функционирования прибора.

Предохранительный клапан для бойлера, регулировка. Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

  • горизонтально расположенный рычаг устанавливают вертикально;
  • прямое соединение со штоком приводит в действие пружинный механизм;
  • пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Предохранительный клапан для бойлера, регулировка. Разновидности групп безопасности и принцип выбора подходящей модели

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительный клапан для бойлера, регулировка. Разновидности групп безопасности и принцип выбора подходящей модели

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

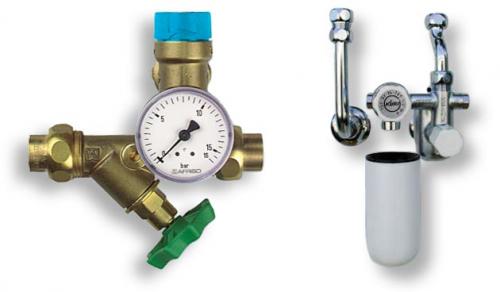

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

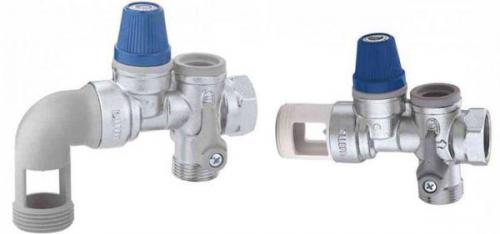

Предохранительный клапан для бойлера, регулировка. Разновидности групп безопасности и принцип выбора подходящей модели

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Предохранительный клапан для бойлера, регулировка. Разновидности групп безопасности и принцип выбора подходящей модели

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Предохранительный клапан водонагревателя термекс. Как устроен и работает

Говоря о предохранительном клапане для водонагревателя, лучше употреблять словосочетание «система клапанов», т.к. их в устройстве два.

Устройство предохранительного клапана бойлера

Находятся они в латунном или никелированном корпусе. Внизу корпуса установлен обратный клапан, который в момент понижения давления в системе, предотвращает отток воды из водонагревателя. В перпендикулярной ветви находится второй клапан, благодаря которому в момент повышения давления, часть воды выпускается через штуцер .

Как работает предохранительный клапан

p, blockquote 8,0,1,0,0 —>

  1. Пока давление в норме, клапан закрыт и не позволяет жидкости вытекать наружу, как только оно становится равным давлению в водопроводе, пружина поджимает пластину к выступам корпуса и перекрывает поток воды.
  2. Когда включен нагрев, температура воды постепенно увеличивается, вместе с ней повышается и давление.
  3. Как только давление превышает силу пружины, открывается выход к штуцеру , через который сливается лишняя вода. Когда давление нормализуется, пружина закрывает проход и стекание воды приостанавливается.

Исходя из принципа функционирования, становится ясно, что вода из штуцера будет постоянно капать. Для отвода сливающейся жидкости, на патрубок нужно надеть трубку соответствующего диаметра и закрепить ее при помощи хомута. Давление, необходимое для нормальной работы водонагревателя — 6-10 Бар.

Трубка на штуцер должна быть прозрачной, чтобы вы могли контролировать процесс функционирования прибора.

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

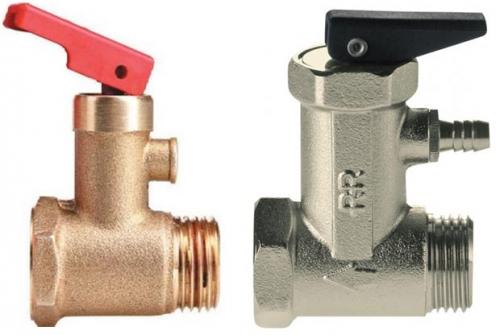

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Предохранительные клапана для бойлера с возможностью принудительного сброса давления

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

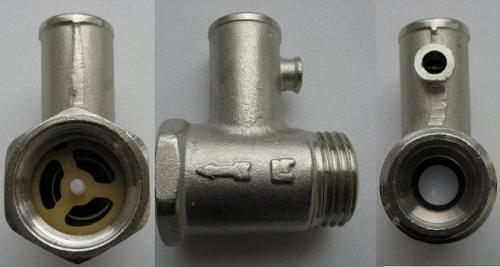

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Предохранительный клапан без возможности принудительного сброса давления

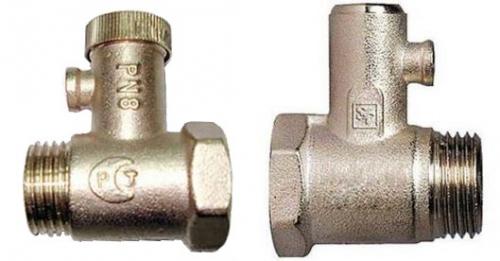

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром , которые контролируют давление.

Предохранительный клапан для бойлеров большой ёмкости

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Обратный клапан для бойлера без флажка. Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Обратный клапан на бойлер куда ставить. Виды предохранительных клапанов

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

  1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
  2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
  3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Кроме того, предохранительные клапаны могут различаться по наличию и работе дополнительных конструктивных элементов. Например – ручки спуска.

С помощью такой ручки проверяется работа клапана следующим образом:

  1. Рычажок устанавливают вертикально.
  2. Он тянет за собой пружину.
  3. Пружина открывает ток воде.

Такую проверку нужно проводить как минимум один раз в пару месяцев. С помощью спускового рычага также проводится полный спуск воды из бака. До полного вытекания воды ручку нужно держать до полного стекания.

Обратный клапан водонагревателя. Как устроен и работает 06

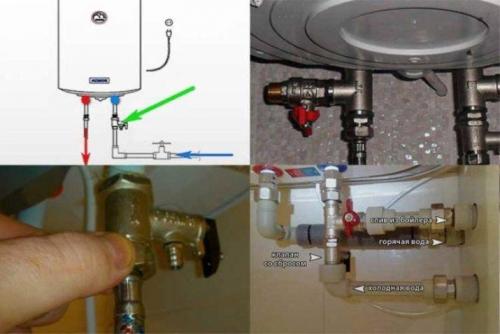

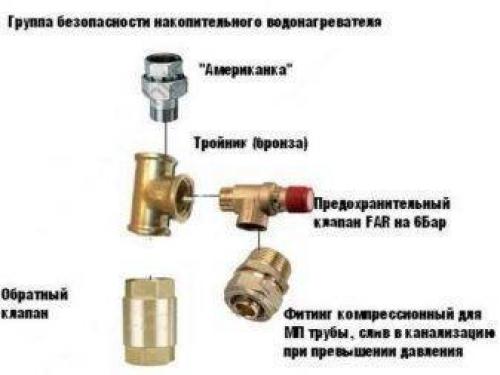

О высоком качестве приобретенного товара говорит нанесенная на него маркировка. Например, на корпусе должна быть выгравирована или нарисована стрелка, которая показывает направление тока жидкости. Также на корпусе должна быть нанесена информация о максимально допустимом давлении, которое способен выдержать клапан. Даже профессионалы не смогут отличить клапан на четыре и шесть бар, если информации об этом нет в сопроводительной документации. Конечно, такое устройство будет иметь более высокую стоимость, но в приоритете все-таки должно быть качество работы всей системы, а не ее цена.

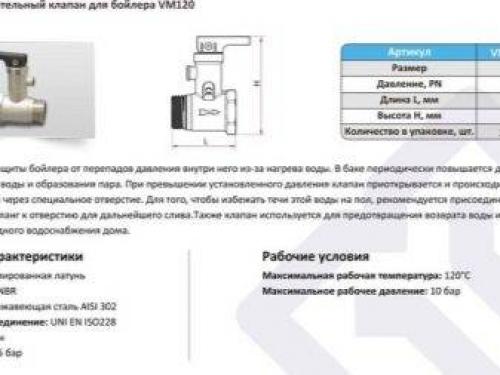

Обратный клапан водонагревателя. Как устроен и работает 07Обратный клапан водонагревателя. Как устроен и работает 08

Кроме вышеперечисленного, различия могут быть в форме и длине штуцера для вывода жидкости. Длинный нелинейный штуцер без расширения на конце будет удобнее, так как на него легче надеть шланг и закрепить его хомутом. Кроме того, иногда вместо предохранительного клапана на домашний бойлер ставят подрывной. Он предназначен для быстрого удаления воды в аварийной ситуации и с ним нельзя стравливать жидкость несколько раз. Хотя функциональность этих запоров во многом и схожа, один не сможет заменить другой.

Предохранительную арматуру для бойлера часто называют обратным клапаном, но на самом деле это совершенно другое устройство, хотя они внешне похожи. Обратный клапан отвечает за однонаправленный ток воды, а предохранительный защищает трубу и водонагреватель от разрушений при избыточном давлении. Установка обратного запорного устройства вместо предохранительного может причинить ущерб имуществу и здоровью жильцов. Устройство однонаправленного тока воды не сможет остановить нагрев жидкости выше точки кипения при отказе терморегулятора и не помешает взрыву внутри устройства, который разрушит не только бойлер, но и стены комнаты.

Обратный клапан водонагревателя. Как устроен и работает 09

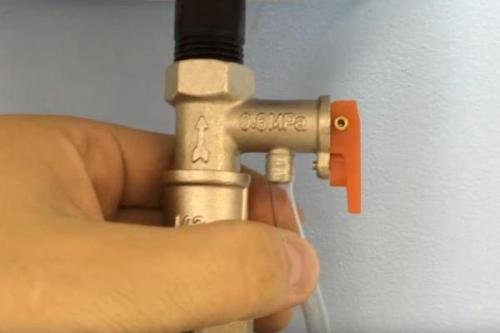

Обратный клапан для бойлера, какой выбрать. Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Обратный клапан для бойлера, какой выбрать. Срабатывание предохранительного клапана

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности – обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Обратный клапан для бойлера, какой выбрать. Срабатывание предохранительного клапана

Как проверить обратный клапан бойлера. Устройство и принцип работы

Внешне предохранительный клапан для водонагревателя – это два латунных цилиндра, один из которых пристыкован сбоку другого. Больший цилиндр – это тарельчатый клапан (он же обратный клапан для водонагревателя) он обеспечивает движение жидкости в одном направлении и не даёт ей течь в обратном направлении. На обоих концах этой детали есть резьба, чтобы подключать клапан к бойлеру и трубам.

Перпендикулярно размещён подрывной клапан (он же пружинный прямого действия). С внешней стороны он заглушен, а сбоку есть небольшой патрубок для слива воды. Внутри него клапан с противоположным ходом срабатывания.

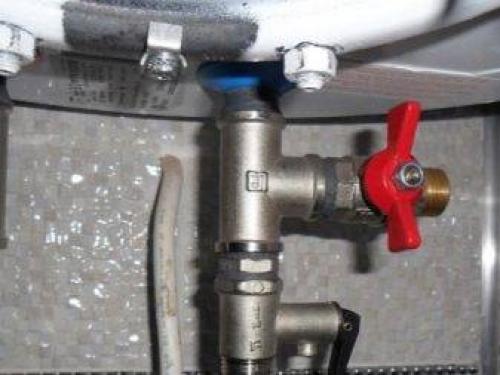

Установленный предохранительный клапан для бойлера

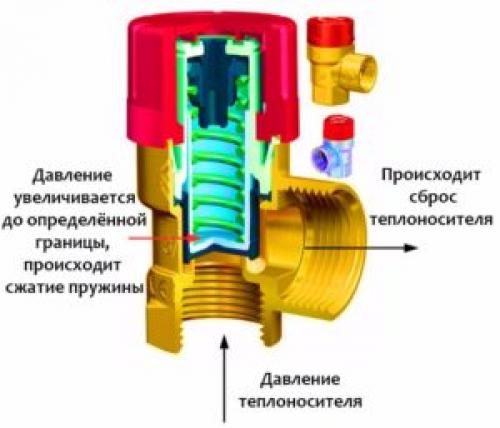

Пока давление в норме, клапан «закрыт» и не пропускает жидкость наружу. Это обеспечивается нажимом пружины. Но когда давление воды превышает силу пружины, он открывается и выпускает лишнюю воду. Часто на клапанах есть ручка для принудительного слива воды (когда владельцу нужно освободить водонагреватель).

Знаете ли вы, что работой газового котла можно управлять вручную или автоматически? Автоматика для газовых котлов отопления: в чем различия энергозависимой и энергонезависимой систем? Функции и разновидности газовых клапанов.

О том, какие неисправности могут случиться у котлов Навьен и как их устранить, читайте тут.

Если у вас подогрев воды осуществляется при помощи газового водонагревателя, вы наверняка сталкивались с такой проблемой — тухнет газовый котел. Здесь https://microklimat.pro/otopitelnoe-oborudovanie/kotly/pochemu-tuxnet-gazovyj.html вы узнаете, почему это происходит и как устранить неполадки.

Обратный клапан для бойлера установка. Принцип работы и устройство обратного клапана

Обратный клапан — это гидрозатвор, который содержит в своем корпусе два дросселя, расположенных перпендикулярно друг к другу. В центральном цилиндре, который последовательно подключается в магистраль, установлен основной дроссель. Его функция заключается в препятствии оттока воды из бойлера в систему водоснабжения.

Входящая сторона оборудована наружным резьбовым соединением (штуцер), называемым в народе «папа». Этот край наиболее подходит для подключения к нему гибкого водяного шланга, что практикуется в большинстве случаев.

Противоположная сторона оснащена муфтой (гайкой), в простонародии – «мамой». Это край является выходным отверстием устройства и накручивается на штуцер бойлера. Ставить гидрозатвор необходимо на патрубок холодной воды.

Перпендикулярно оси устройства находится ещё один клапан. Он отличается меньшими размерами.  Однако, пружина у данного дросселя имеет более мощное устройство. Его функция заключается в аварийном сбросе излишнего давления воды. Перпендикулярно размещённый сапун имеет название – предохранительный или срывной.

Обратный клапан для бойлера установка. Принцип работы и устройство обратного клапана

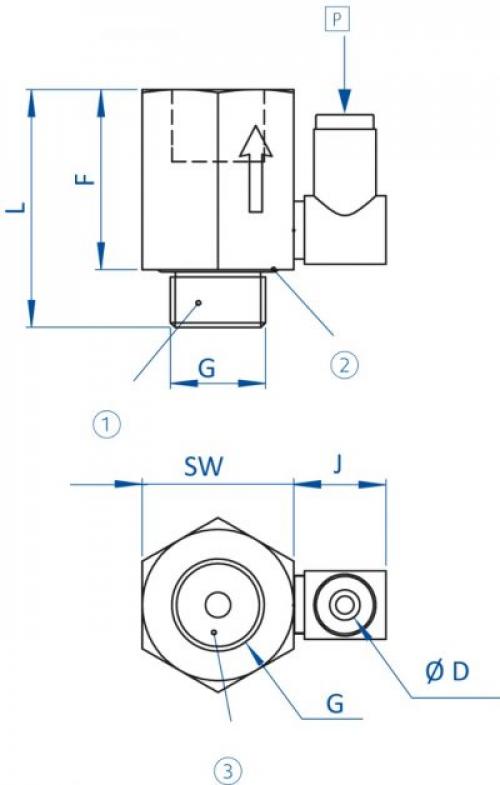

Схема устройства обратного клапана

Как работает клапан

Гидрозатвор выполняет защитную функцию системы водоснабжения от критических параметров давления в трубопроводе или водонагревательном оборудовании.

Основная причина критических ситуаций, это прекращение водоснабжения в основной магистрали, избыточный напор или перегрев электротитана. В этих случаях гидрозатвор препятствует оттоку воды из бойлера обратно в трубопровод или наоборот сбросит лишнее давление.

Принцип работы клапана довольно простой и состоит из следующих ступеней:

  • поступающий поток воды в устройство под различным уровнем давления оказывает воздействие на запорный элемент (тарелочка) и отжимает пружину, которая удерживала дроссель в закрытом состоянии;
  • после сжатия пружины напор следует через открывшееся окно далее в необходимом направлении;
  • если давление в системе падает, пружина закрывает обратный клапан и вода из бойлера не уходит обратно в водопровод.

Таким простым способом титан остаётся наполненным и не перегревается, так как многие пользователи оставляют бойлер включенным в электрическую сеть круглосуточно.

Обратный клапан для бойлера установка. Принцип работы и устройство обратного клапана
