Чем спаивают провода. Пайка проводов

Чем спаивают провода. Пайка проводов

Лужение и пайка кабелей в распределительной коробке проводится в несколько этапов.

1. Удаление изоляционного слоя.
2. Зачистка проводов до появления характерного блеска металла.
3. Облуживание.
4. Скрутка.
5. Пайка.
6. Изолирование.

Прежде чем приступать к соединению токопроводящих жил, нужно проанализировать, какая длина потребуется. Провода обрезают так, чтобы при пайке концы были расположены снаружи распределительной коробки. По окончании работ их укладывают любым желаемым способом.

Пайка проводов в распределительной коробке запрещена в натяг. Запас в данном случае также неуместен.

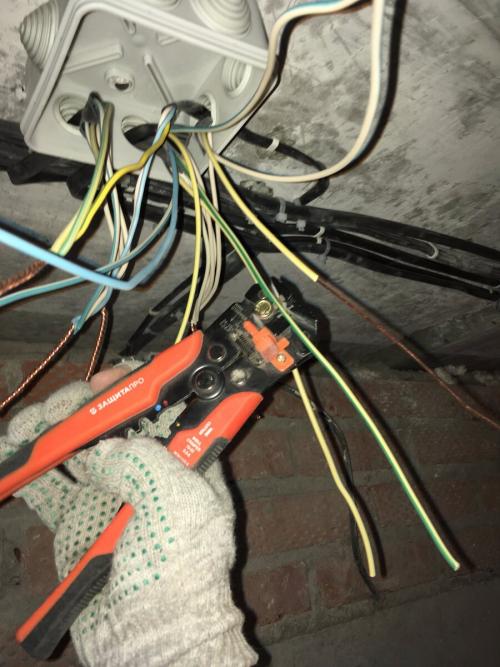

Для удаления изоляционного слоя используется специальный инструмент – стриппер или острый нож. Работая с острым ножом, движения должны напоминать обстругивание карандаша. Запрещено подрезать изоляционный слой пассатижами или бокорезами, нельзя делать круговые надрезы. Поперечные повреждения в ближайшем будущем станут причиной обрыва.

Для провода, предназначенного для пайки, зачистка колеблется в пределах 1,5-3 см. Количество витков – не менее 2.

Основные виды соединения проводов под пайку

Провода перед пайкой тщательно зачищают и лудят, чтобы на поверхности жил не появились окислы, препятствующие нормальной проводимости и увеличивающие сопротивление. Уже облуженные проводники скручиваются с помощью плоскогубцев или пассатижей.

Пайка скрутки медных проводов в коробке имеет аналогичный алгоритм. Скрутка должна быть плотной, но при этом не натянутой, иначе концы токопроводящих жил могут попросту обломаться.

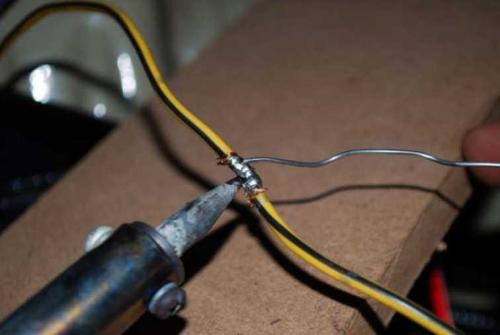

В завершение скрученные провода спаивают паяльником таким образом, чтобы со всех сторон спайка была покрыта равномерным слоем. Качество работы всецело зависит от того, насколько качественно были зачищены концы.

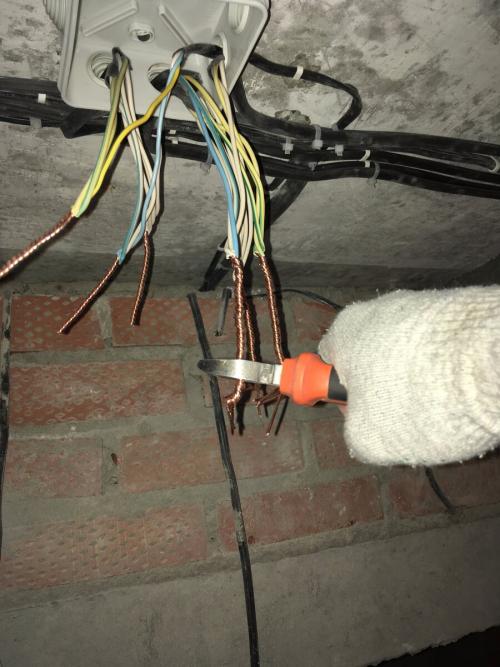

Чем спаивают провода в распределительной коробке. Соединение с помощью сварки

Это способ соединения жил кабеля, при котором жилы, расплавляясь, образуют каплю металла на конце скрутки. При остывании, образуется шарик, который соединяет все жилы на молекулярном уровне. Соединение со временем не ослабевает, так как по сути, все жилы в скрутке, образуют одну общую жилу. Для сварного соединения жил медных проводников, используется обычный сварочный инвертор, который используется при сварке, например, железа. Единственное отличие, для меди, используется графитовые электроды. В специализированных магазинах, в продаже имеются омедненные графитовые электроды. Либо можно использовать графитовый стержень от батарейки. Также сварка меди осуществляется на малых токах.

Распаечные коробки, в которых соединение медных проводников осуществлено с помощью сварки, не нуждаются в постоянном доступе. Такие распаечные коробки допускается ставить за натяжной или подвесной потолок. Помимо надежности сварного соединения, можно выделить еще и скорость при монтаже, а также дешевизну использования, так как не нужно дополнительно тратиться ни на какие расходники. Единственная трата - это графитовый электрод, который стоит копейки. Мы в своей работе, в основном, используем именно этот метод соединения проводников. Потому что - это надежно, быстро и дешево.

Соединение выполнено с помощью сварки. Мы видим характерные шарики на конце скруток.

При сварном соединении, жилы кабеля оставляются с большим запасом, чтобы при сварке не повредить изоляцию жил.

Скрутка оставляется примерно 5 см.

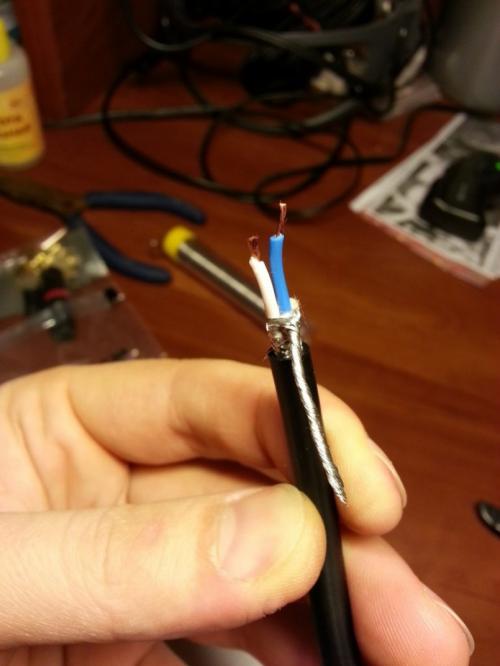

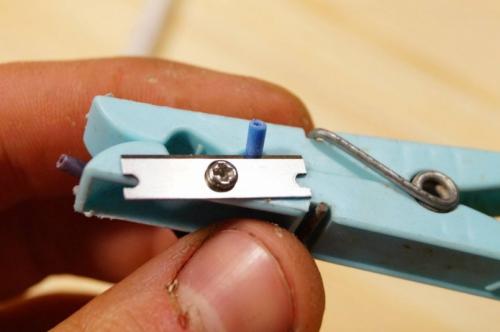

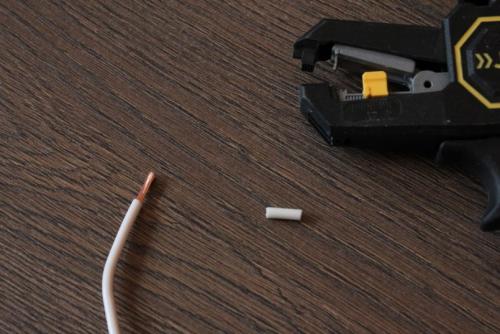

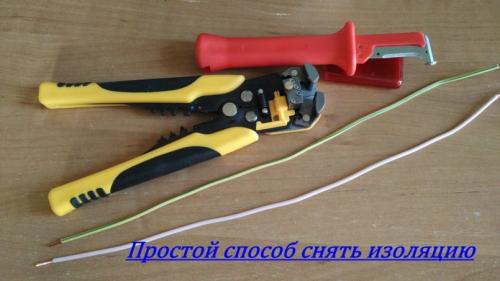

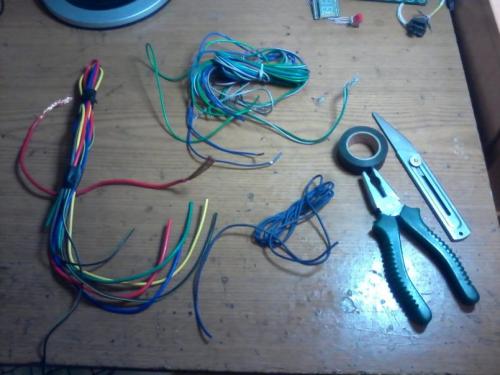

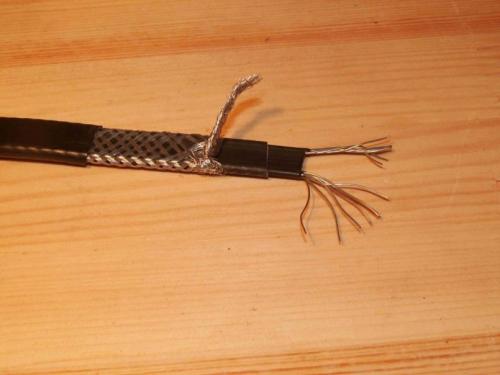

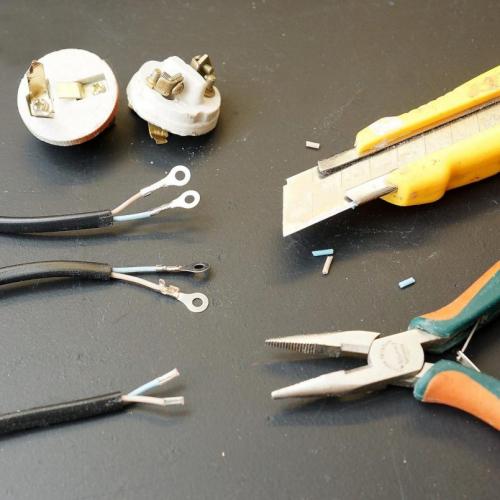

Как зачистить тонкие провода от изоляции. Быстрая зачистка проводов от изоляции: выбор инструмента и секреты профессионалов, как быстро зачистить провод своими руками (155 фото)

Даже любителям полежать на диване нередко приходится работать с электрическими проводами в квартире, гараже или в автомобиле. Чем только не выполняется такая, лишь на первый взгляд простая, операция: кухонным ножом, ножницами, тупыми кусачками, зажигалкой, а кое-кто — даже зубами.

Оплетка получается рваная, многие тонкие медные провода при этом теряются, что нарушает их и стандартную для конкретного вида токопроводимость и электрическое сопротивление. Они хуже соединяются между собой, в контактные клеммы и группы. И сбой в определенной схеме электропроводки произойдет именно в этом ослабленном звене. Поэтому вам просто необходим инструмент для зачистки проводов.

Как же правильно удалить изоляцию без брака?

Защитное покрытие любого многожильного медного провода должно быть двоякофункциональным: крепким и при этом эластичным. Другими словами, не допускать на медь влаги и последующего окисления провода и легко поддаваться частичному необходимому съему с жилы.  Вам поможет наша пошаговая инструкция, как правильно зачищать провода.

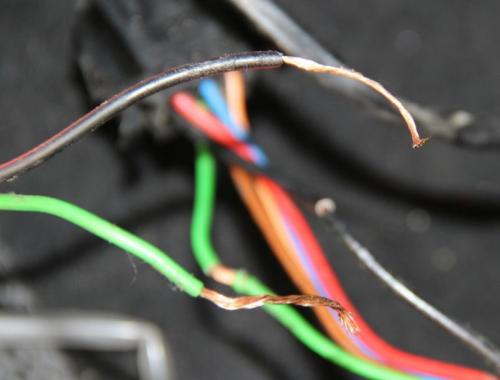

Какие повреждения стоит ожидать от непрофессиональной зачистки концевика провода?

• уменьшение сечения проводника;
• изломы части медных нитей в жиле и падение прочностной характеристики;
• скрытые дефекты при использовании тупых зачистных устройств – от растяжки и сгибания;
• потеря части медных ниток в многожилке;
• загрязнение остатками изоляции токопровода.

Зачищаем правильно

Все выше описанное – результат деятельности дилетантов в электроделе. Профессионалы могут только посмеяться над тем, как мужик рвет оплетку и так уже непрочными зубами или с трудом стаскивает ее с концевика заржавевшими кусачками. Это можно посмотреть на многочисленных интернетовских фото зачистки проводов.

Электрики с опытом владеют всеми секретами в работе с проводами, пользуются одним или несколькими инструментами для обнажения жил. И не только многонитевых, но и одинарных и толстых — медных или алюминиевых, для внутренней разводки и уличной.

Ниже – выверенная методика электроинженеров и мастеров о том, как зачистить провод от изоляции своими руками быстро и качественно. Сначала о простоте для чайников.

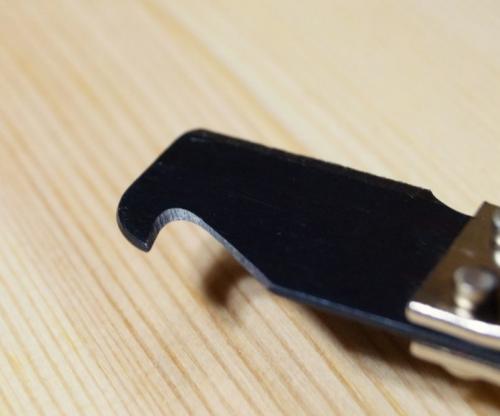

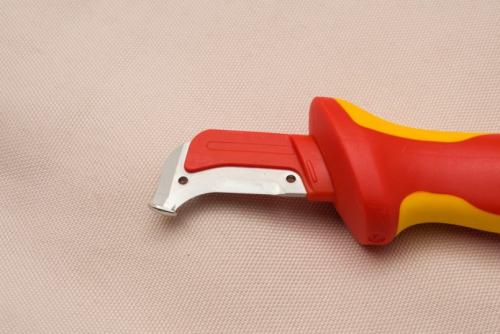

С помощью обычного ножа

Хорошо заточенному лезвию легко поддается оплетка из поливинилхлорида и резиновой защиты. Первая – самая массовая ныне оболочка для медных и других проводов сечением от полумиллиметра до четырех.  Нажали лезвием на оболочку и резко дернули. Чаще кусок обертки красиво и эффективно снимается. Но иногда оплетка не поддается ножу.

Это происходит на сечении больше 2,5 миллиметра. Тогда тем же ножом окольцуйте защитную поверхность, стараясь не достать до медных ниток провода. Лучше эту процедуру выполнить на дощечке, прокатав нож по окружности. Еще один способ — рассечение по поперечке. Согнуть провод и легко сделать насечку наверху сгиба. Легко дальше снимется.

Продольная насечка. Концом острого лезвия проведите вдоль длины намеченного снятия оплетки. Старайтесь не достать до медных проводов. Отгибаете ее и отрезаете. Такой метод подойдет для оплетки с двумя-тремя слоями различной защиты.

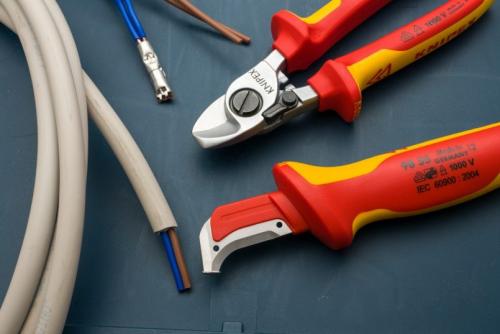

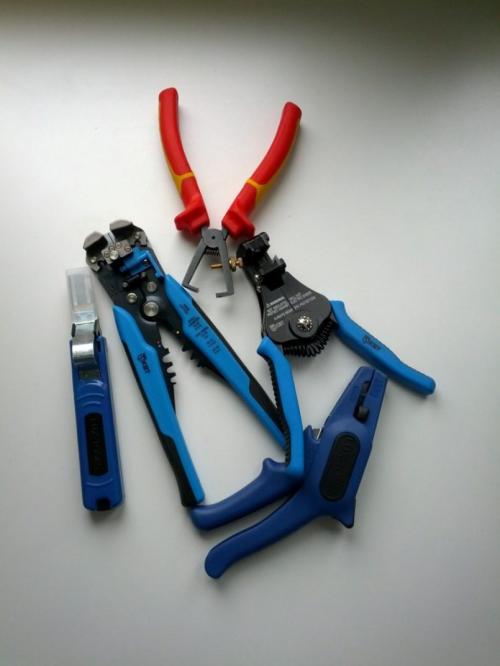

Щипцы

Заводских инструментов для снятия оплетки немало. Ассортимент по цене – от бюджетного до эксклюзивного. В обычном два приспособления: первое – калибром снимается оплетка, а другим отверстием защищаются медные провода.

Щипцы хорошо подойдут для работы с бэушным проводом, в котором медь немного подгорела. Очистив жилу, можно провод второй раз использовать в электропроводке.

Термосредство

ПВХ хорошо плавится и горит. Этим пользуются многие электрики вне мастерской, когда необходимо срочно снимать часть оплетки на проводе. Подойдет зажигалка или спички. Но нужно соблюдать правила безопасности, например, такое. Прежде чем обжигать оплетку, мокрую тряпочку держите рядом с огнем на проводе, она же и очистит от сажи медные нити.

Но с огнем не усердствуйте и по второй причине: тонкие медные или алюминиевые провода просто расплавятся, особенно на газовой зажигалке. И помните: ПВХ при горении токсичный.

Термоэлемент электрический

Такой проволочный нагреватель не подожжет всю оплетку и не расплавит тонкие провода в жиле кабеля. И вокруг такого среза появляется кольцевой герметичный термонарост, который не пропустит внутрь жилы влагу, и медь не будет корродировать. Эффективный метод только на обмотке из поливинилхлорида, а не на резине или фторопласте.

Не дешевите на КСИ

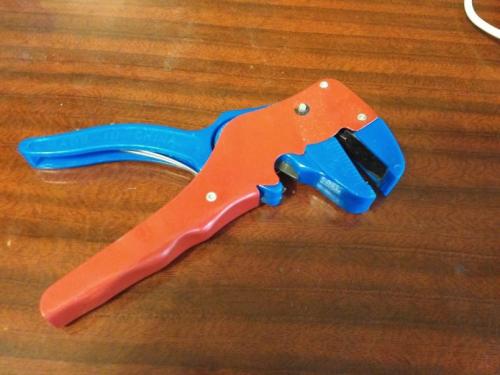

Комплекс снятия изоляции – так раскрывается аббревиатура этого ручного полуавтомата. Стриппер мягко надрезает оплетку по окружности, оставляя минимальный зазор.

Второе приспособление легко снимет остатки ПВХ. Он у разных производителей отличается по разбросу цен, поэтому сначала разберитесь с инструкцией, чтобы стриппер  подошел к вашим потребностям. Изучите модельную линейку фирмы Khipex, или АМD, Jokari и ряда других.

Какой провод лучше использовать для проводки в квартире. Основные виды силового кабеля для «домашнего» электромонтажа

В соответствии с ПУЭ (Правила устройства электроустановок):

2.1.48 Провода и кабели должны применяться лишь в тех областях, которые указаны в стандартах и технических условиях на кабели (провода).

Таким образом, для электромонтажа в здании следует использовать лишь те кабели и провода, в технических условиях на которые указано «распределение и передача электрической энергии». Причем следует смотреть не рекламные слоганы продавцов или даже надпись на упаковке, а сертификат завода-изготовителя на данную марку кабеля (можно найти в интернете).

Семейство кабелей ВВГ (ВВГнг, ВВГнг-ls, ВВГнг-frls)

Кабели этой группы наиболее распространены для внутренней прокладки в России и СНГ. Медные жилы класса гибкости 1 согласно ГОСТ 22483-2012  (жесткие цельные жилы, далее — моножилы) покрыты изоляцией из поливинилхлорида (ПВХ), не распространяющего горение. Не распостраняющего горение означает что кабель в источнике пламени загорится, но если его вынести из огня, он сразу потухнет. Таким образом, огонь не может распространиться по кабелю из очага возгорания (например при повреждении кабеля и коротком замыкании).
Сам кабель имеет внешнюю оболочку тоже из поливинилхлоридного пластиката (ВВГ означает «винил — винил — голый», то есть небронированный кабель с изоляцией жил из ПВХ и внешней изоляцией из ПВХ). Согласно ГОСТ 31996-2012, для сечений применяемых в быту, кабель может иметь, а может и не иметь внутреннее заполнение (чем-то подобное заполнению в кабеле NYM) между жилами и внешней изоляцией.
Кабель серии ВВГ предназначен для передачи и распределения электроэнергии в стационарных установках.
Номинальное переменное напряжение: до 660 В или до 1000 В. Для домашнего электро монтажа более чем достаточен кабель на 660 В (0.66 кВ). Гарантированный срок службы кабеля составляет 30 лет.

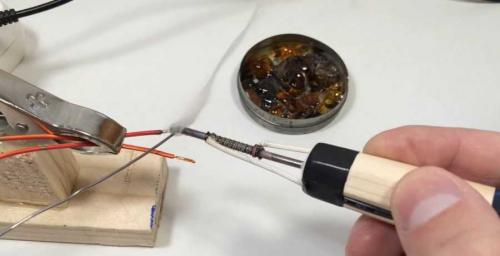

Чем спаивают провода электрики. Как правильно паять – обзор типичных идей и решений. Практические рекомендации пайки своими руками + инструкция с фото и видео

Соединить провода тонкого сечения не всегда получается скруткой. Каждое соединение – наиболее уязвимое место в схеме, испытывающее повышенную нагрузку. Чтобы получился хороший контакт, не искрило, не горела изоляция, провода должны тщательно прилегать друг к другу, Без пайки – не обойтись.

Уметь правильно пользоваться паяльником – очень важно. От этого напрямую будет зависеть нормальная работа собранного электрического устройства!

Чтобы понять, как правильно паять провода, первоначально получим теоретические знания о процессе: ознакомимся с материалами, которые нужно соединить, особенностью проведения работ.Потом, согласно инструкции, потренируемся.

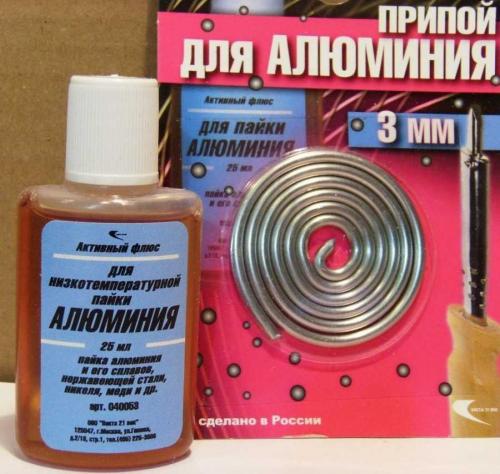

Припой и флюс. Для чего они нужны?

Пайка представляет собой процесс сваривания двух деталей. Только вместо электрода используется припой – сплав свинца и олова. Для смачивания спаиваемой поверхности, защиты от окисления применяется флюс. Обычно это – канифоль, изготовленная из смолы сосны. По виду и цвету напоминает кусок янтаря.

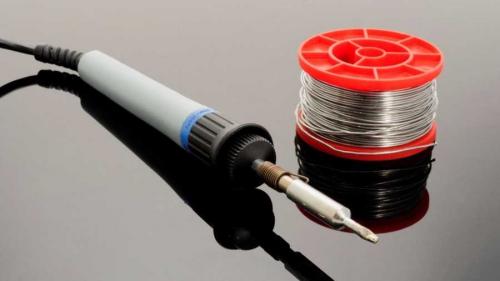

Припой выпускается в виде проволоки или трубки с флюсом внутри. Первый вариант – более популярен. Флюс в любом случае используется.

В зависимости от способов соединения, пайки проводов, подбирается соответствующий вид припоя. Чем он темнее, тем больше в нем содержится свинца, на большую температуру плавления он рассчитан.

Припой для тех или иных целей подбирают согласно его маркировки. Расшифровка кода обозначения очень проста: буквы обозначают, что припой состоит из олова и свинца, цифры – процентное содержание элементов

Для домашних целей оптимально подходит припой марки ПОС 60, температура плавления которого – около двухсот. Несмотря на низкое содержание свинца и высокого – олова, соединение будет достаточно прочным.

Подготовка

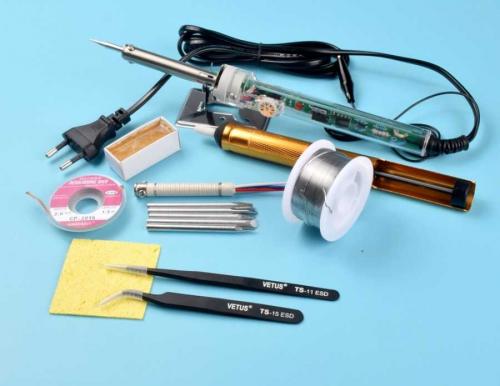

Для того, чтобы начать паять, нужно обзавестись нужным инструментом. Вот что нам понадобится:

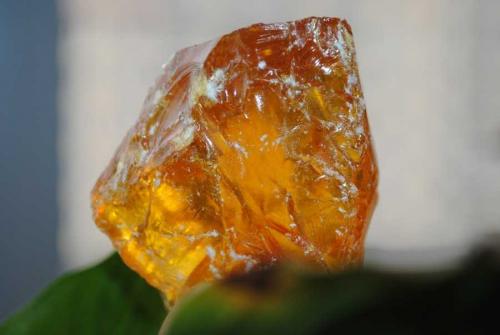

• Канифоль, кислота, флюс;
• Набор отверток;
• Припой оловянно свинцовый – ПОС 60;
• Плоскогубцы;
• Пинцет;
• Кусачки, бокорезы;
• Молоток;
• Напильник, наждачка;
• Паяльник средней мощности (40 – 60 Ватт)

Предварительно зачищаем спаиваемую поверхность. Используем наждачную бумагу, напильник. Затачиваем жало паяльника – две кромки, когда он новый. Освобождаем от старого припоя, если он ранее использовался. Для этого чистим его напильником, протираем губкой.

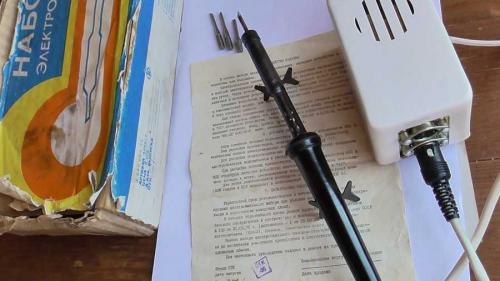

Включаем паяльник в сеть

Нагревающим элементом является провод из нихрома, намотанный на трубку, спрятанный под кожухом. На конце трубки находится жало. Нихром, раскаляясь под воздействием идущего по нему тока, нагревает заостренные рабочие кромки.

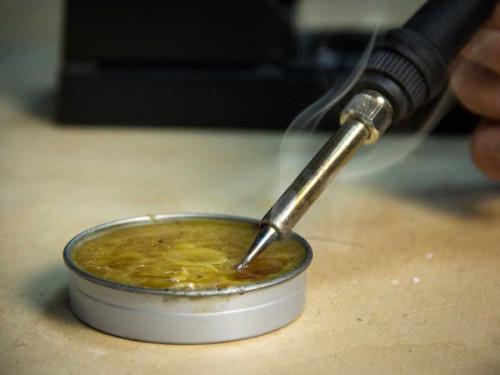

Чтобы проверить готовность паяльника, касаемся им кусочка канифоли. Если пойдет небольшая струйка дыма, можно приступать к работе. Повалит густой дым – паяльник перегрелся. Придется его немного охладить. Выключить из сети.

Лучше всего – использовать терморегулятор, чтобы не дергать постоянно вилку из розетки туда-сюда.

Процесс пайки проводов

Рассматривая многочисленные фото, показывающие как правильно паять, можно подумать, что это – ужасно сложный процесс. Определенная доля истины в этом есть. Нужны навыки, без которых не обойтись. В частности – умение пользоваться плоскогубцами, пинцетом, флюсом, припоем, следить за состоянием паяльника.

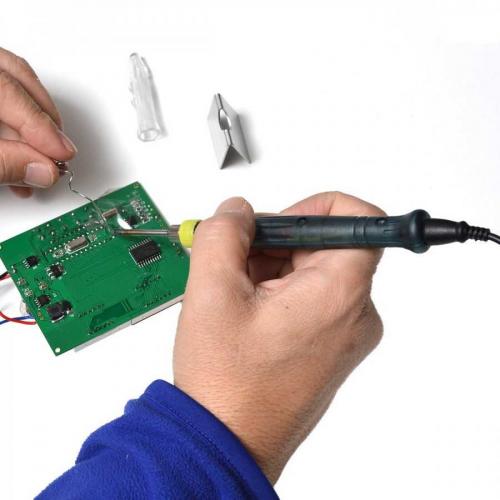

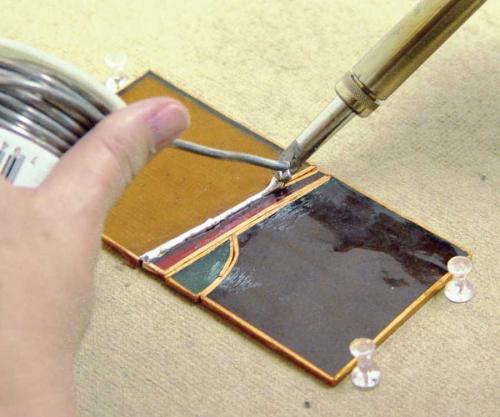

Придется много чему учиться, чтобы делать всё качественно. Пайка печатных плат – действительно ювелирно тонкая работа, без многочисленных предварительных тренировок не обойтись.

Начать можно с простого соединения проводов. Потом переходить к более сложным, ответственным конструкциям.

Чтобы научиться паять канифолью и оловом и, самое главное, понять, как это делается, немного потренируемся:

• Возьмем многожильный медный провод;
• Разрежем его на 12 кусков длиною 40 мм;
• Зачистим концы на 5 мм со всех сторон;

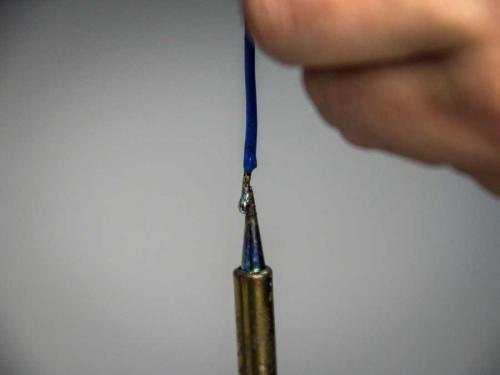

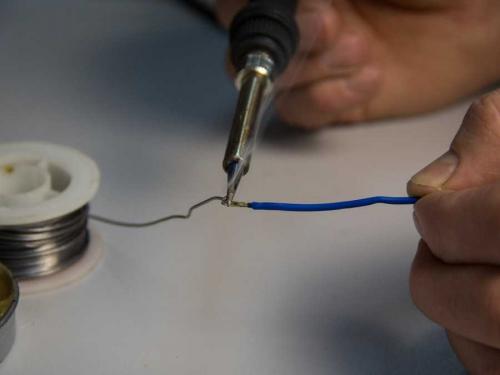

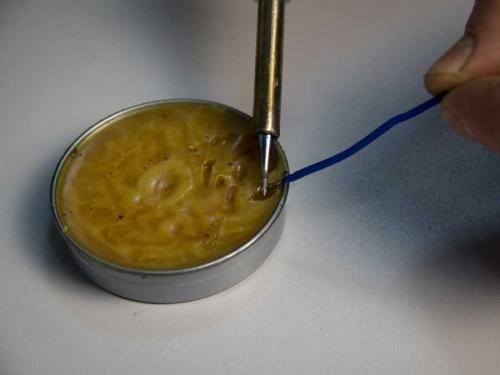

• Берем один провод плоскогубцами и начинаем залуживать его торцы. Сначала подносим к нему жало паяльника, разогреваем. Потом покрываем тонким слоем канифоли. Сверху равномерно наносим припой.
• Когда залудим паяльником 12 проводов, начинаем их спаивать. От того, как качественно это будет сделано, будет зависеть прочность нашей конструкции.

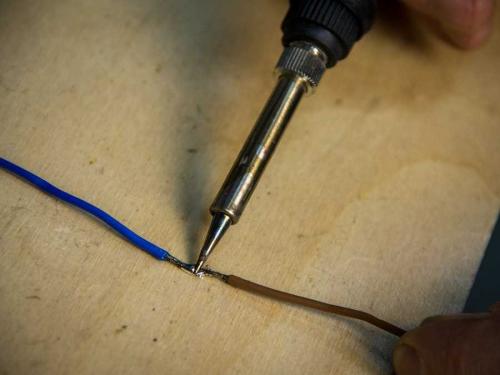

• Накладываем торцы проводов друг на друга, прогреваем, наносим флюс и припой.
• Ждем остывания стыков. Не дуем, не охлаждаем слюнявыми пальцами.

Сейчас можно встретить различные мастер-классы с фото и

Сложного в этом деле практически ничего нет. Важно следить за состоянием паяльника, чтобы он сильно не перегревался, не охлаждался.

Хорошо прогретая поверхность хорошо впитывает припой. Поэтому важно приловчиться работать с припоем и флюсом при оптимальной температуре раскаленности жала.

Как очистить кабель от изоляции: несколько эффективных способов

Для удаления изоляционного покрытия применяется несколько методов:

• ручная зачистка;
• обжиг;
• применение специального оборудования.

Ручная зачистка предполагает использование ножа (подойдет обычный канцелярский или строительный нож) или молотка. Принцип работы достаточно прост: необходимо аккуратно разрезать изоляцию вдоль жилы, отвести ее в сторону и обрезать. Данный способ, позволяющий очистить провод, достаточно трудоемкий процесс и требует наличия навыков и опыта. А его применение рационально, если объем партии металлолома небольшой. В обратном случае оптимальной альтернативой станет оплавление.

Обжиг — достаточно эффективный метод быстро очистить медный или алюминиевый провод от изоляции. Однако при работе следует строго придерживаться техники безопасности. Оплавление необходимо проводить на улице или в хорошо вентилируемых помещениях, поскольку при нагревании обмотки выделяются токсины. Провод укладывают на горизонтальную поверхность и проводят паяльником вдоль изоляции. После оплавления она легко устраняется с помощью обычных плоскогубцев

Важно помнить, что данная техника, помимо плюсов в виде экономии времени, имеет и свои минусы, а именно негативное воздействие на экологию и здоровье человека. Кроме того, не рекомендуется обжигать тонкожильные провода, поскольку вместе с изоляцией выгорает и металл

Одним из наиболее эффективных и безопасных способов быстро очистить кабель является использование таких инструментов, как бокорез или стриппер. Они позволяют значительно ускорить работу и подходят для очистки больших партий лома. Бокорез — это специальные кусачки для перекусывания проводки. Свободный конец кабеля зажимают между лезвиями и аккуратно тянут. Режущие кромки должны быть направлены строго в сторону движения инструмента, что позволяет без особых усилий удалить обмотку. При неправильной эксплуатации повод может обломиться вместе с изоляцией.

Автоматизировать и существенно ускорить процесс поможет стриппер. Чтобы очистить провод на цветмет, необходимо конец кабеля вставить в специальное отверстие, зажать ручки стриппера, чтобы перекусить обмотку, и потянуть проводник наружу, тем самым освободив от изоляции. Преимущества инструмента заключаются в простоте эксплуатации и возможности проводить очистку как толстожильных, так и тонкожильных проводов.

Для очистки крупных партий металлолома также применяют специальное оборудование, которые предоставляют в аренду сами пункты приема.

Какой кабель использовать для проводки на улице по воздуху. Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

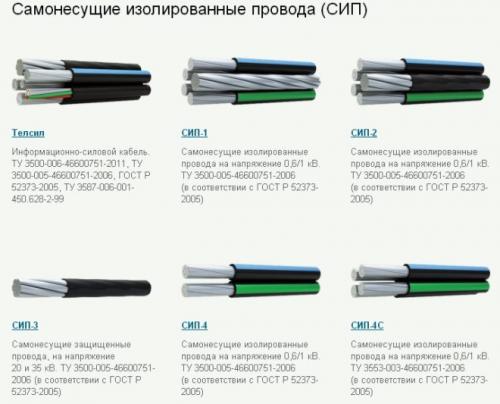

СИП — силовой кабель для улицы , способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы. Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж. Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

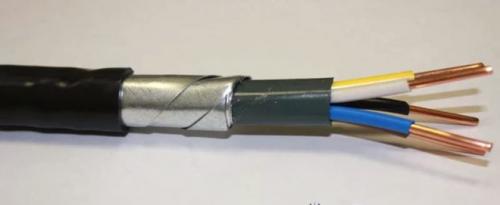

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

• Наличие стальной ленты в оболочке.
• Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
• Внешняя оболочка выполнена в черном цвете.
• Стойкость к влаге и перепадам температур.
• Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

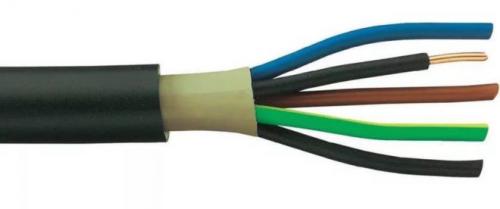

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

• Стойкость к воде и огню.
• Соответствие международным нормам.
• Наличие разноцветной изоляции проводов.
• Удобство организации проводки на улице.
• Черная внешняя оболочка их ПВХ пластика.
• Стойкость к перепадам температур.
• Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

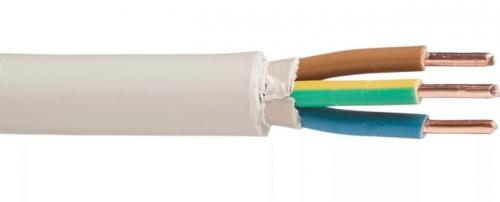

NYM — надежный кабель , которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

• Соответствие нормам союза электротехников Германии.
• Термостойкость и способность работать в широком температурном диапазоне.
• Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
• Сечение круглое, цвет — серый.
• Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России. Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество. Применение подобных кабелей для организации внешней проводки не рекомендуется.
