Шаг за шагом: Как установить терморегулятор на батарею
Терморегулятор на батарею — это устройство, которое позволяет автоматизировать процесс регулирования температуры в системе отопления. С его помощью вы можете поддерживать комфортную температуру в помещении, экономить электроэнергию и продлить срок службы батареи. В этой статье мы рассмотрим пошаговую инструкцию по установке терморегулятора на батарею.
Подготовка инструментов и материалов
Перед началом установки терморегулятора необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать задержек и обеспечить правильную установку.
- Сверла и сверла по металлу
- Отвертка (плоская и Phillips)
- Плоскогубцы
- Гаечные ключи (ключ-шестигранник)
- Измерительный инструмент (рулетка, уровень)
- Электрический провод (если требуется)
- Терморегулятор (compatible с вашей батареей)
- Крепежные элементы (гвозди, шурупы)
Шаги по установке терморегулятора
Шаг 1: Отключение системы отопления
Перед началом работ необходимо отключить систему отопления. Это включает в себя:
- Отключение подачи электроэнергии к системе отопления.
- Слив воды из системы отопления (если требуется).
- Проверку отсутствия давления в системе.
Шаг 2: Установка терморегулятора
Установка терморегулятора включает в себя несколько этапов:
- Демонтировать старый вентиль или клапан (если он есть).
- Очистить поверхность батареи от грязи и старых уплотнений.
- Установить терморегулятор на батарею, используя крепежные элементы.
- Подключить электрические провода к терморегулятору (если требуется).
Шаг 3: Настройка терморегулятора
После установки терморегулятора необходимо его настроить:
- Установить желаемую температуру.
- Настроить таймер (если есть такая функция).
- Проверить работу терморегулятора.
Советы по выбору терморегулятора
При выборе терморегулятора необходимо учитывать несколько факторов:
- Тип управления: механический или электронный.
- Дополнительные функции: таймер, дистанционное управление, Wi-Fi.
- Совместимость с вашей системой отопления.
- Надежность и долговечность.
Рекомендации по установке
В таблице ниже представлены основные рекомендации по установке терморегулятора:
Параметр | Рекомендация |
---|---|
Место установки | Установите терморегулятор в доступном месте, чтобы можно было легко управлять им. |
Уровень температуры | Установите температуру между 20-22°C для комфортного пребывания. |
Таймер | Настройте таймер так, чтобы отопление работало только в нужное время. |
Проверка | Проверьте работу терморегулятора после установки. |
Заключительные мысли
Установка терморегулятора на батарею — это простая и эффективная мера для повышения комфорта и экономии энергии. Следуя шагам, описанным в этой статье, вы сможете самостоятельно установить терморегулятор и наслаждаться комфортной температурой в вашем доме.
Связанные вопросы и ответы:
Вопрос 1: Для чего нужен терморегулятор на батарею
Терморегулятор на батарею служит для регулирования температуры нагрева радиатора отопления. Это позволяет поддерживать комфортную температуру в помещении, экономить электроэнергию и продлить срок службы батареи. С его помощью можно автоматизировать процесс нагрева, установив необходимую температуру, и избежать перегрева или недогрева комнаты. Также терморегулятор помогает снизить расход энергии, что положительно сказывается на оплате коммунальных услуг. Установка терморегулятора – это простое и эффективное решение для создания уютной атмосферы в доме.
Вопрос 2: Какие типы терморегуляторов существуют для батарей?
Существует несколько типов терморегуляторов для батарей, каждый из которых имеет свои особенности. Наиболее распространенные – это механические и электронные терморегуляторы. Механические устройства просты в установке и эксплуатации, они работают на основе биметаллической пластины, которая реагирует на изменение температуры. Электронные терморегуляторы более современны и функциональны, они позволяют точно настроить температуру, модели поддерживают программирование и управление через смартфон. Также существуют терморегуляторы с датчиком комнатной температуры, которые автоматически корректируют нагрев батареи. Выбор типа терморегулятора зависит от потребностей и бюджета пользователя.
Вопрос 3: Какие инструменты и материалы нужны для установки терморегулятора?
Для установки терморегулятора на батарею потребуются следующие инструменты и материалы: ключ для снятия старого вентиля или терморегулятора, отвертка (плоская и Phillips), гаечные ключи (если батарея имеет резьбовое соединение), герметик (например, ФУМ-лента или герметик для труб), а также сам терморегулятор. Если батарея старая или есть риск утечек, можно использовать уплотнительные кольца. Также рекомендуется иметь под рукой полотенце или тряпку для сбора конденсата или воды, которая может вытечь при снятии старого вентиля. Перед началом работы убедитесь, что отопление выключено и батарея остыла.
Вопрос 4: Как установить терморегулятор на батарею: пошаговая инструкция?
Установка терморегулятора на батарею начинается с подготовки: выключите отопление и дождитесь, пока батарея остынет. Затем снимите старый вентиль или терморегулятор, используя ключ или отвертку. Очистите резьбу на батарее от старого герметика и мусора. Установите новый терморегулятор, надежно закрепив его на резьбе с помощью герметика. После этого подключите терморегулятор к системе отопления, если требуется. Проверьте герметичность соединений и включите отопление, убедившись, что нет утечек. Последний шаг – настройте терморегулятор на нужную температуру.
Вопрос 5: Есть ли особенности установки терморегулятора на стальные или биметаллические батареи?
Да, при установке терморегулятора на стальные или биметаллические батареи необходимо учитывать их конструктивные особенности. Для стальных батарей важно использовать терморегуляторы, которые подходят по диаметру и резьбе, чтобы обеспечить герметичность. Для биметаллических батарей рекомендуется выбирать терморегуляторы с усиленным уплотнением, так как они более чувствительны к температурным изменениям. Также при установке на биметаллические батареи стоит быть осторожным, чтобы не повредить поверхность. В некоторых случаях может потребоваться дополнительная герметизация или использование специальных адаптеров. Всегда консультируйтесь с инструкцией производителя.
Вопрос 6: Нужно ли настраивать терморегулятор после установки?
Да, после установки терморегулятора его необходимо настроить для оптимальной работы. Настройка включает в себя установку нужной температуры и, если возможно, программирование режимов работы. Для механических терморегуляторов достаточно повернуть регулятор в нужное положение. Для электронных моделей может потребоваться более сложная настройка через кнопки или приложение. После настройки проверьте работу терморегулятора в течение нескольких дней, чтобы убедиться, что температура поддерживается на нужном уровне. Если возникают отклонения, корректируйте настройки. Правильная настройка поможет сэкономить электроэнергию и повысить комфорт.
Вопрос 7: Как проверить, правильно ли работает терморегулятор?
Проверить работу терморегулятора можно несколькими способами. Во-первых, убедитесь, что температура в комнате соответствует установленным настройкам. Во-вторых, проверьте, открывается и закрывается ли клапан терморегулятора при изменении температуры. Для этого можно использовать термометр, чтобы измерить температуру на батарее. В-третьих, проверьте отсутствие утечек в месте соединения терморегулятора с батареей. Если все работает правильно, терморегулятор будет поддерживать стабильную температуру и автоматически регулировать нагрев. Еслиены отклонения, возможно, потребуется дополнительная настройка или ремонт.
Какие инструменты мне понадобятся для установки терморегулятора на батарею
Пошагово рассказываем, как подключить терморегулятора к обогревателю, какие инструменты для этого понадобятся и какую схему подключения использоватьИсточник изображения: Личный архив компании
Как подключить терморегулятор к обогревателю правильно: пошаговая инструкция
Терморегулятор — это устройство, которое помогает поддерживать комфортную температуру в помещении, автоматически управляя работой обогревателя. Подключение терморегулятора позволяет снизить энергопотребление и продлить срок службы оборудования. В этой статье разберем, как правильно подключить терморегулятор к обогревателю, чтобы все работало безопасно и эффективно.
Техника безопасности при подключении
Перед началом работы важно соблюдать основные правила безопасности:
1. Отключите питание. Убедитесь, что обогреватель не подключен к сети.
2. Используйте подходящий инструмент. Применяйте изолированные отвертки и качественные соединительные элементы.
3. Следуйте инструкции. Используйте только оригинальные схемы и рекомендации производителя терморегулятора и обогревателя.
4. Проверяйте состояние проводов. Поврежденные провода могут стать причиной короткого замыкания.
Помните: правильное подключение гарантирует безопасность вашего дома и эффективность работы обогревателя.
Что такое терморегулятор и для чего он нужен
Терморегулятор — это устройство, которое контролирует работу обогревателя, включая его при понижении температуры в помещении и отключая при достижении заданного уровня.
Преимущества использования терморегулятора:
- Экономия электроэнергии. Регулятор отключает прибор, когда тепло в комнате достигает заданной отметки.
- Комфорт. Температура поддерживается на постоянном уровне без скачков.
- Продление срока службы. Обогреватель работает меньше времени, снижая износ компонентов.
Современные модели, например, кварцевые обогреватели, можно приобрести в комплекте или поддерживают их подключение.
Виды терморегуляторов
Перед подключением нужно выбрать подходящий тип терморегулятора.
1. Механические терморегуляторы
Просты в использовании и надежны. Регулировка температуры осуществляется вручную.
2. Электронные терморегуляторы
Позволяют задавать точные параметры и управлять устройством дистанционно.
3. Программируемые терморегуляторы
Подходят для тех, кто хочет настроить расписание работы обогревателя.
4. Интегрированные терморегуляторы
Такие устройства встроены в обогреватель, например, в моделях ТеплЭко. Они не требуют дополнительного подключения.
Материалы и оборудование для подключения
Для подключения терморегулятора вам понадобятся:
- терморегулятор;
- кабель подходящей мощности;
- клеммники для соединения проводов;
- изоляционная лента или термоусадочная трубка;
- отвертки;
- тестер напряжения.
Схемы подключения инфракрасного обогревателя
Схема подключения терморегулятора зависит от типа устройства:
1. Прямое подключение к обогревателю.
Подходит для большинства бытовых моделей. Провод от терморегулятора соединяется с входом обогревателя.
2. Подключение через розетку.
Удобный вариант, не требующий серьезных изменений в электропроводке.
3. Подключение через распределительную коробку.
Используется для систем с несколькими обогревателями, например, в частных домах.
Пошаговое подключение терморегулятора к обогревателю
Шаг 1. Выберите место для установки
- Установите терморегулятор на стене в удобном для вас месте.
- Избегайте размещения устройства вблизи окон, дверей и источников тепла.
Нужно ли выключать подачу электроэнергии перед установкой терморегулятора
Функционирование системы отопления зависит от множества различных приспособлений и нюансов , а потому их нужно учитывать , если человек хочет получить качественный результат . В частности , многое зависит от поддержания оптимального уровня температуры , ибо не комфортно будет и при большой жаре , и при низкой температуре . А , .
В связи с этим становится актуальным применение термостатов (терморегуляторов), с помощью которых осуществляется поддержание конкретной температуры и регуляция теплоносителя .

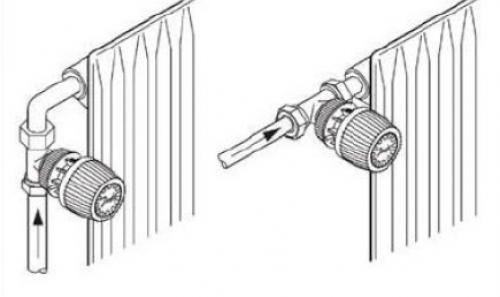

Устанавливается он непосредственно на трубу , которая подводит теплоноситель к радиатору , а уже на самом устройстве есть все необходимые деления и отметки для простого и комфортного управления .

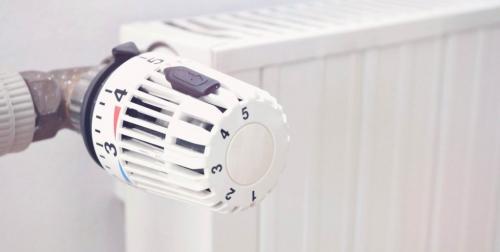

Единственное , что остается сделать , – это правильно выбрать термостат , а это зависит от следующих критериев .
- Подходящий тип терморегулятора. Есть несколько видов, которые различаются по своей работе, поэтому важно, чтобы он был подобран в соответствии с конкретным радиатором.
- Вид отопительной системы, для которой нужен терморегулятор. Они отличаются по типу конкретной отопительной системы, и если терморегулятор будет выбран неправильно, то после установки он банально не будет работать.
- Цвет колпачка для клапана. Этот критерий поможет определиться с выбором терморегулятора даже без конкретной инструкции. Они бывают серыми, которые подходят для однотрубной системы, красными, использующимися для двухтрубной системы, и зелеными, что свидетельствует о подключении радиатора снизу.
- Подходящий дизайн. Как ни странно, но даже дизайн терморегуляторов различается, потому если владелец придает большое значение внешнему виду помещения, можно выбрать самый подходящий вариант.
- Наличие дополнительных программ. Некоторые терморегуляторы оснащены электронными программами и специальными функциями, которые позволяют не только контролировать температуру, но и настраивать изменения автоматически в необходимое время. Такой тип устройства будет, естественно, стоить дороже, но для очень занятых людей окажется невероятно полезным.
- Материал. Делают эти элементы, как правило, из трех видов материалов (нержавейки, латуни и бронзы), но самой актуальной все так же остается именно нержавейка. Она недорогая по стоимости, а металл не вступает ни в какие реакции, поэтому легко прослужит больше десяти лет.
Если обобщить , то для большинства радиаторов подойдут механические терморегуляторы , в которых регулировать процесс будет жидкость , а сами они будут изготовлены из нержавейки . Такой вид относится к недорогим , а прослужить он может невероятно долго , да и потребители .
Как определить, какой тип терморегулятора подходит для моей батареи
Электрическая система обогрева помещения «теплые полы» подключается к электропроводке через специальные устройства, автоматически регулирующие температуру подогрева. Подключить терморегулятор полов можно самостоятельно, однако некоторые технические особенности подсоединения устройства следует рассмотреть подробно.
Подключение терморегулятора теплого пола делается после завершения монтажных работ устройства обогрева, размещения регулятора температуры на стене и заведения в коробку жил питающей сети, системы обогрева и температурного датчика.
Справка. Для удобства и безопасности технических работ токоведущие жилы маркируются цветом согласно ПУЭ:
- нулевой N – синий и голубой;
- фазовый L – серый, черный, белый, коричневый;
- заземление – желто-зеленый.

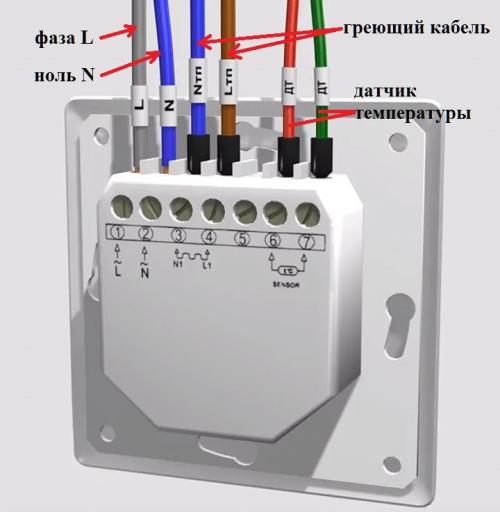

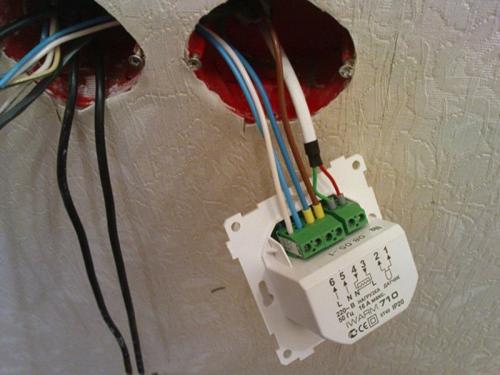

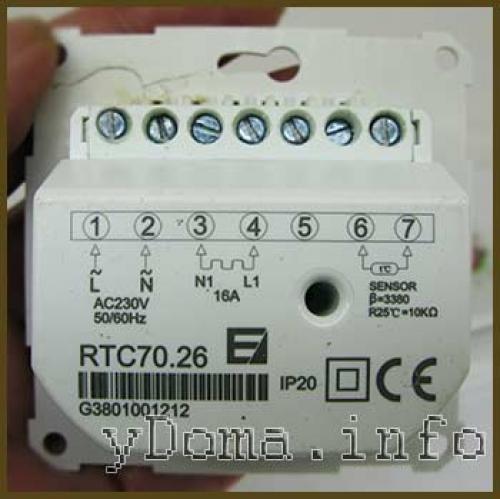

На задней стенке устройства есть клеммы с цифровой и буквенной маркировкой:
- Первая пара контактов 1 и 2 предназначена для подсоединения питающей сети 220 В: к клемме 1 подводится жила L (фаза), к клемме 2 – жила N (ноль).
- Вторая пара 3 и 4 – для подключения нагревательного кабеля: разъем 3 для жилы Nтп, разъем 4 для жилы Lтп.
- К третьей паре контактов 6 и 7 подключается температурный датчик. Порядок подключения проводников не имеет значения. Разъемы датчика температуры маркируются буквами NTK или словом Sensor.
- Клемма 5 предназначена для подключения заземления. В некоторых моделях, где не предусмотрено отдельный контакт для подведения заземления к терморегулятору, контакты 5 и 6 служат для присоединения температурного датчика.
Терморегуляторы разных производителей могут иметь различия в схемах подключения, расположении и нумерации клемм. Схема, как подключить теплый пол к терморегулятору, всегда располагается на задней стенке прибора.

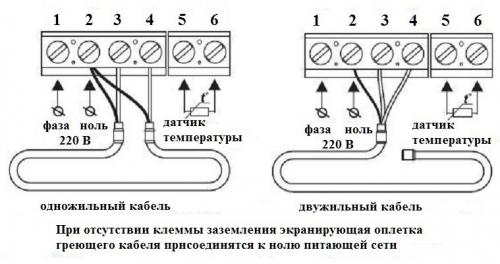

Особенности схемы подключения нагревательных кабелей
Для теплого пола используются одножильные и двужильные греющие кабеля. В зависимости от разновидности нагревательного элемента незначительно меняется схема подключения терморегулятора:
- У двужильного нагревательного кабеля два изолированных друг от друга нагревательных проводника. К терморегулятору кабель подключается с одного конца: к клемме 3 с обозначением N1 присоединяют синюю жилу Nтп, к клемме 4 с маркировкой L1 – цветную жилу Lтп. На свободный конец греющего кабеля устанавливается концевая муфта.
- В одножильном кабеле имеется только один греющий проводник. Оба конца кабеля подключаются к контактам 3 и 4.
Защитная оплетка греющего кабеля присоединяется к контуру заземления, при отсутствии устройства заземления в домах старого жилого фонда делают зануление: защитный экран греющего кабеля подключают к нолю бытовой сети 220 В через клемму 2. Для удобства выполнения работы желто-зеленую жилу кабеля питания соединяют с экранирующей оплеткой греющего кабеля клеммой или обжимной гильзой и свободно укладывают в монтажной коробке регулятора температуры.

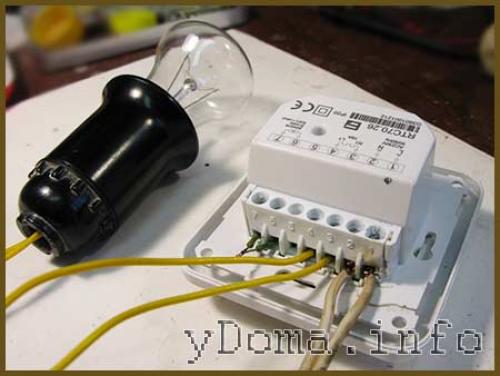

Для проверки работоспособности терморегулятора включают систему теплого пола, выставляют на приборе минимальную температуру, затем поднимают температуру до максимума: щелчок сработавшего реле свидетельствуют о замыкании цепи обогрева.
Как правильно подключить провода к терморегулятору
Многие из вас заметили, что последние несколько лет во многих домах топят так, что в квартире 33 градуса и приходится открывать форточку, чтобы просто не задохнуться
Т.е. мы вынуждены топить улицу, чтобы просто иметь возможность дышать и жить.
И за это избыточное отопление с нас берут деньги. При этом на любое обращение убавить отопление мы получаем ответ: ставьте терморегулятор.
В некоторых домах собственники уже стали жертвами этого мошенничества и либо собирают деньги на это по статье "текущий ремонт", либо уже оплатили установку ранее собранными деньгами по этой же статье.
Причем, есть основания предполагать, что и сам терморегулятор был продан собственникам по существенно завышенной и работы по его установке тоже отдельно по такой же существенной завышенной цене.
Т.е. вы стали жертвой мошенничества дважды ! Когда вам фактически термической ПЫТКОЙ навязали терморегулятор. И второй раз, когда его продали вам через УК и установили по завышенной цене.
Почему это может быть мошенничеством:
1. Во первых, это обязанность УК и ресурсо-снабжающих организаций подавать в дом отопление, соответствующее нормам. Норма - это НЕ 33-35 градусов в квартире при обычных деревянных окнах, к тому же не утепленных.
2. Следовательно, все ОТОПЛЕНИЕ выше нормы ВЫ ОПЛАЧИВАТЬ не обязаны в силу ФЗ "О защите прав потребителей".
Т.к. это навязанные услуги отопления. ВАМ ОНИ НЕ НУЖНЫ, но вам их НАВЯЗАЛИ, пользуясь тем, что вы не можете отказаться. У вас нет такой технической возможности.
3. Вспомните отопительные сезоны предыдущих лет в 2000 и 90-е. Никакого перетопа и навязанного отопления не было.
Т.е. техническая возможность подавать в дом тепло, соответствующее нормативам, есть.
Следовательно, излишнее отопление подается в дома СПЕЦИАЛЬНО, чтобы навязать сами услуги отопления, от которых невозможно отказаться и получить преступную сверхприбыль.
И чтобы навязать установку терморегуляторов и украсть у вас деньги и на этом.
4. В силу законодательства об энергосбережении даже без наличия терморегулятора Управляющая компания ОБЯЗАНА регулировать подачу отопления в дом вручную.
Т.е. присылать сантехника и он должен вручную все регулировать, судиться с ресурсо-снабжающей организацией, если температура теплоносителя не соответствует нормам и завышена.
Это НЕ ВАША ПРОБЛЕМА. У вас все должно быть в квартире ПО НОРМЕ ! И НЕ ВЫШЕ !
Но им не просто не хочется присылать сантехника. У них другая задача: НАВЯЗАТЬ ВАМ терморегулятор и отопление.
5. Доводы о том, что невозможно вручную регулировать - это заведомая ложь.
Потому что если автоматика может регулировать отопление, значит и вручную это тоже можно организовать.
6. И еще раз повторю: вспомните предыдущие годы - никакого "высушивания" нас отоплением НЕ БЫЛО.
Т.е. тогда ситуация была нормальной, а сейчас - имеет признаки мошенничества и точно навязыванием услуг и работ.
Распространяйте это среди соседей, сослуживцев, родственников и знакомых.
ЗАЩИЩАЙТЕСЬ ОТ НИХ !
Сообщение отредактировал name-name - Nov 30 2015, 00:02
--------------------
Почему важно НЕ ПЛАТИТЬ жуликам в ЖКХ и как ЗАКОННО это делать!
Можно ли устанавливать терморегулятор самостоятельно или лучше вызвать специалиста
Перестал греть теплый пол. Подключение нагревательных элементов непосредственно к сети 220 В показало, что они исправны, пол стал теплым.
Следовательно, неисправность скрыта в терморегуляторе. Дополнительным признаком неисправности терморегулятора было заклинивание движка выключателя. Пришлось заняться его ремонтом.

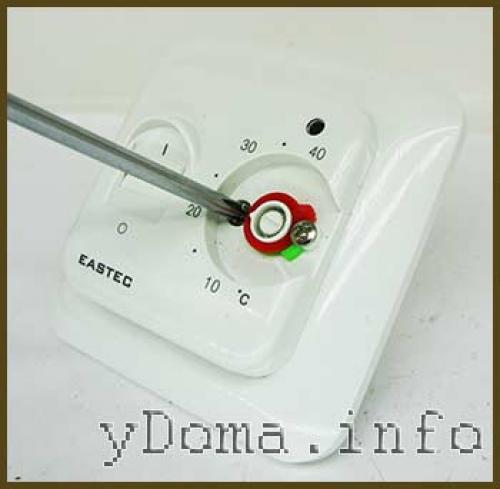

Чтобы разобрать терморегулятор EASTEC RTC70.26 нужно снять ручку установки температуры, поддев ее лезвием плоской отвертки, отвинтить один саморез и снять лицевую панель.

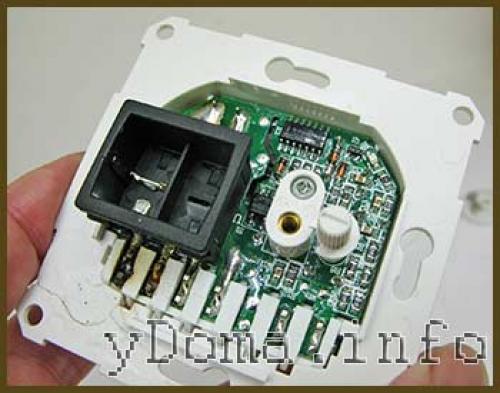

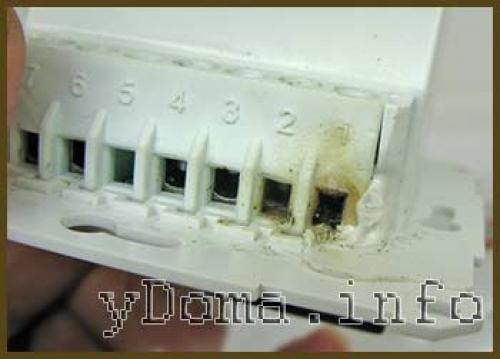

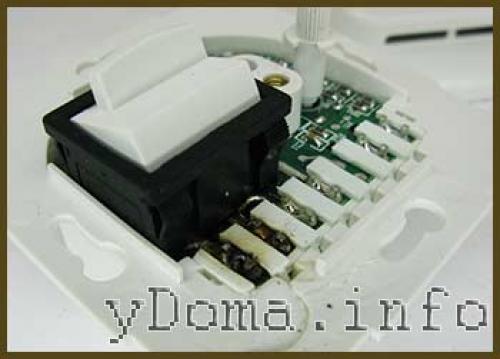

Внешний осмотр печатной платы и клемм сразу позволил определить причину поломки. При установке терморегулятора после монтажа теплого пола сетевые провода были недостаточно зажаты винтами в отверстиях клемм.
В результате из-за большого сопротивления в месте контактов стало выделяться дополнительное тепло, что и привело к обгоранию проводов и контактов. Припой в месте пайки выводов сетевых клемм из-за сильного нагрева окислился и потемнел.

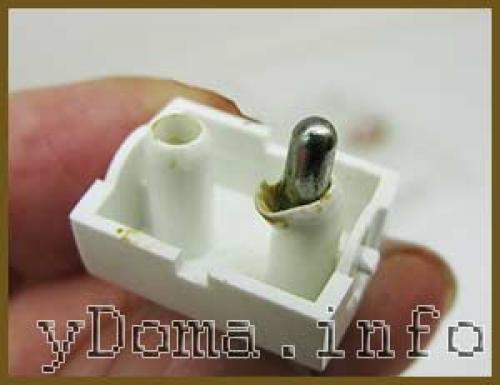

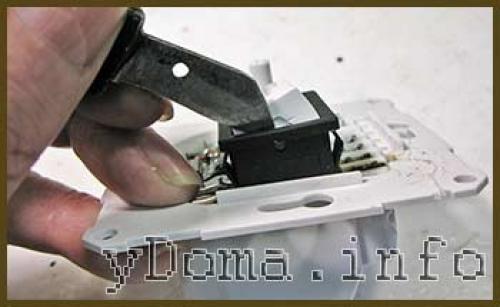

Для определения причины отказа выключателя пришлось его разобрать. Для этого лезвием ножа были по очереди отведены в сторону боковые стенки корпуса выключателя, как показано на фотографии.
Осмотр внутренностей выключателя не выявил неисправности. Контакты не были окислены, пластмасса не деформирована.
Причина отказа выключателя оказалась в деформации от нагрева пластмассовой трубки, удерживающей подпружиненный толкатель подвижного контакта. В выключателе было задействовано только размыкание одного провода. Клавиша была симметричной, и поэтому удалось выключатель отремонтировать, установив толкатель в уцелевшую трубку.
Окисленные отверстия клемм были зачищены до блеска с помощью круглого надфиля. Места припайки клемм к печатной плате были пропаяны припоем.

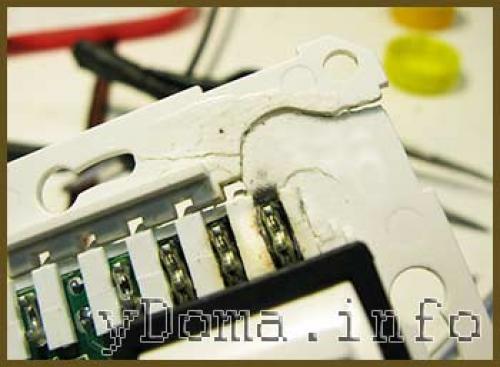

Еще в терморегуляторе оказалась треснутой планка крепления его в коробке. Владелец пытался детали склеить суперклеем, но трещина появилась снова.

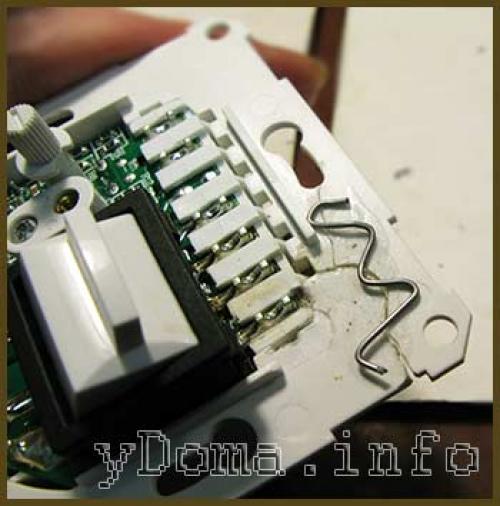

Самым надежным способом соединения треснувшей пластмассы является ее армирование металлической проволокой. Для этого из канцелярской скрепки была выгнута фигура, показанная на фотографии.

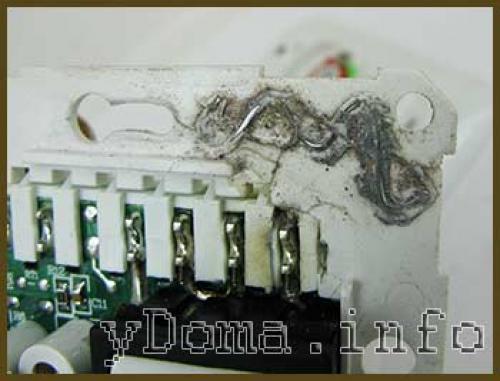

Далее с помощью электрического паяльника проволока была вплавлена в тело пластмассы. Теперь терморегулятор будет держаться надежно.
Проверка терморегулятора EASTEC RTC70 после ремонта
Осталось проверить работоспособность терморегулятора под нагрузкой. На корпусе его обычно всегда есть электрическая схема подключения.
На схеме видно, что к 1 и 2 контактам подключается питающее напряжение сети. Фазный провод L нужно подключить к 1 выводу, нулевой провод N – ко второму выводу. Для работы терморегулятора не имеет значения, к какому контакту подключен фазный провод, а к какому нулевой. Но с точки зрения техники безопасности – это указание нужно соблюдать.
К 3 и 4 контактам подключается нагрузка (нагревающий элемент теплого пола), а к 6 и 7 – датчик температуры в виде терморезистора. В данной модели термостата его номинал обозначен величиной 10 кОм, что позволяет проверить работоспособность терморегулятора при отсутствии терморезистора.
Как настроить терморегулятор после его установки
Терморегулятор – это устройство, предназначенное для регулирования температуры в помещении путем управления отопительным оборудованием. Когда температура в комнате достигает заданного уровня, терморегулятор отключает отопление, а когда температура снижается ниже заданного уровня, терморегулятор включает отопление снова.
Для проверки функциональности терморегулятора вы можете выполнить следующие шаги:
- Визуальный осмотр: Проверьте, что терморегулятор подключен к системе отопления и работает на электроэнергии. Убедитесь, что экран терморегулятора включен и отображает текущую температуру в комнате.
- Настройка температуры: Установите желаемую температуру на терморегуляторе. Обычно это делается с помощью кнопок «+» и «-» или сенсорного экрана. Убедитесь, что терморегулятор реагирует на ваши настройки и отображает заданную температуру.
- Проверка переключения: Повысьте или понизьте температуру в комнате, например, с помощью окна или кондиционера. Проверьте, что терморегулятор включает отопление, когда температура снижается ниже заданного уровня, и отключает его, когда температура достигает заданного уровня.
- Проверка точности: Используйте термометр для измерения фактической температуры в комнате. Сравните измеренную температуру с отображаемой на терморегуляторе. Если есть разница, то терморегулятор может быть нуждается в калибровке или замене.
- Проверка наличия ошибок: Если на экране терморегулятора появляются сообщения об ошибках или предупреждениях, обратитесь к руководству пользователя для проверки их значения и исправления проблемы.
