Для стабильной работы отопительной системы и водопровода нужно обязательно устанавливать обратный клапан на воду.

Это оборудование относят к запорной арматуре, ее задача состоит в том, чтобы пропускать поток воды только в одном направлении.

Обратите внимание

Данная функция дает возможность широкого использования данного устройства, в особенности для самовсасывающих насосов и для монтажа автономных водопроводных систем.

Иногда обратный клапан выполняет защитные функции от разнообразных внеплановых неисправностей и дорогого ремонта при утечке. В данной статье мы подробно рассмотрим особенности выбора и монтажа этого непревзойденного устройства, а также вопрос каким образом они проходят эксплуатацию.

Устройство и принцип работы

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

• разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
• металлический либо пластиковый затвор с прокладкой;
• пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным.

Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Виды обратных клапанов

Обратные клапаны могут отличаться друг от друга материалом, из которого они изготовлены, размерами, конструкцией и особенностями установки. Попробуем их рассортировать и классифицировать по приведенным отличительным чертам.

По типу запирающего элемента:

• подъемного типа – в устройстве такого типа конструкции, затвор перемещается вверх и вниз. Во время поступления воды от насоса затвор принимает открытое положение, при падении давления в трубопроводе, под действием пружины затвор вновь закрывается;
• поворотного типа – затвор в клапане с таким устройством выглядит как откидная створка, которая во время движения воды открывается и при помощи возвратной пружины закрывается вновь при отключении насоса;
• шарового типа – в клапане этого вида затвор выглядит как шар перекрывающий собой проход. Шар подпирается пружиной. При давлении воды шар приподнимается и сдвигается, пропуская воду в магистраль;
• межфланцевого типа – бывает двухстворчатым и дисковым. Двустворчатый клапан имеет затвор состоящий из двух створок, складывающихся при прохождении воды и закрываться во время ее отсутствия. Дисковый тип обратного клапана в своей конструкции обладает дисковым затвором способным перемещаться вдоль собственной оси под действием закрепленной на нем пружины.

Что такое предохранительный клапан. Предохранительные клапаны прямого действия

В клапанах прямого действия на запорно-регулирующий элемент с одной стороны действует усилие пружины, с противоположной - сила давления жидкости.

Пружину в таких клапанах называют силовой, т.к. именно она оказывает силовое воздействие, удерживающее запорно-регулирующий элемент до момента открытия.

Предохранительный клапан седельного типа, рассмотренный ранее, является примером клапана прямого действия. К этому же типу относят клапаны золотникового типа.

В исходном состоянии золотник 3, установленный в корпусе 1, перекрывает каналы в напорной и сливной линиях. При увеличении силы давления до величины превышающей усилие пружины 2, золотник будет перемещаться вверх, открывая канал для прохода потока из напорной линии в сливную.

Характеристика клапана прямого действия

Характеристика предохранительного клапана прямого действия имеет достаточно большой подъем.

Клапаны прямого действия склонны к автоколебаниям. При больших расходах и высоких давлениях размеры пружины должны быть очень большими.

Устройство демпфирования

На работу предохранительного клапана влияют не только статические, но и динамические нагрузки.

Для снижения негативного влияния автоколебаний подпружиненного запорно-регулирующего элемента в предохранительных клапанах прямого действия используют устройства демпфирования.

Наиболее распространенным устройством демпфирования является - демпфирующий поршень , который жестко связан с запорно-регулирующим элементом.

Для демпфирования в поршне может быть выполнен узкий канал или снята лыска, как в примере показанном на рисунке.

Во время движения поршня жидкость движется в малом зазоре. При этом возникает демпфирующее усилие направленное в сторону противоположную движению поршня.

В конструкции большинства современных гидравлических предохранительных клапанов прямого действия присутствует демпфирующий поршень .

Что такое обратный клапан для воды и для чего он. Назначение и принцип действия

Основная функция, которую выполняет обратный клапан для воды, состоит в том, что он защищает систему водоснабжения от критических параметров потока жидкости, транспортируемой по трубопроводу. Наиболее частой причиной критических ситуаций является остановка насосной установки, что может привести к целому ряду негативных явлений – сливу воды из трубопровода обратно в скважину, раскручиванию крыльчатки насоса в обратном направлении и, соответственно, поломке.

Защитить водопроводную систему от перечисленных негативных явлений позволяет установка обратного клапана на воду. Кроме того, обратный клапан для воды предотвращает последствия, которые вызывает гидравлический удар. Использование обратных клапанов в трубопроводных системах позволяет сделать их работу более эффективной, а также обеспечить корректное функционирование насосного оборудования, которым такие системы оснащены.

Принцип работы обратного клапана

Принцип работы обратного клапана достаточно прост и заключается в следующем.

• Поток воды, поступающий в такое устройство под определенным давлением, воздействует на запорный элемент и отжимает пружину, при помощи которой данный элемент удерживается в закрытом состоянии.
• После сжимания пружины и открытия запорного элемента вода начинает свободно перемещаться через обратный клапан в требуемом направлении.
• Если уровень давления рабочего потока жидкости в трубопроводе падает или вода начинает двигаться не в том направлении, пружинный механизм клапана возвращает запорный элемент в закрытое состояние.

Действуя таким образом, клапан обратный предотвращает образование нежелательного обратного потока в трубопроводной системе.

Обратный клапан пружинного типа с золотниковой тарелкой из нейлона

При выборе модели затвора, устанавливаемого на водопровод, важно знать нормативные требования, которые предъявляют к таким устройствам производители насосного оборудования. Техническими параметрами, по которым в соответствии с этими требованиями выбирают обратный клапан для воды, являются:

• рабочее, пробное и номинальное давление закрытия;
• диаметр посадочной части;
• условная пропускная способность;
• класс герметичности.

Информация о том, каким техническим требованиям должен соответствовать обратный клапан для воды, как правило, содержится в документации на насосное оборудование.

Клапан обратный однодисковый муфтовый

Для оснащения систем водоснабжения бытового назначения используют обратные клапаны пружинного типа, диаметр условного прохода входит в интервал 15–50 мм. Несмотря на свои компактные размеры, такие устройства демонстрируют высокую пропускную способность, обеспечивают надежность эксплуатации трубопровода, низкий уровень шума и вибрации в трубопроводной системе, на которой их устанавливают.

Еще одним положительным фактором использования обратных клапанов в системе водоснабжения является то, что они способствуют снижению давления, создаваемого водяным насосом, на величину 0,25–0,5 Атм. В связи с этим обратный клапан для воды позволяет снижать нагрузку как на отдельные элементы оснащения трубопроводов, так и на всю систему водоснабжения в целом.

Обратный клапан для воды для насоса. Конструктивные особенности и назначение

Чтобы понять, насколько важную функцию выполняет обратный клапан для воды для насоса, достаточно разобраться в принципе работы автономной системы водоснабжения в целом и данной части ее оснащения в частности. Главным элементом таких систем, на который и приходится основная нагрузка, является насосная станция. В ее функции входит выкачивание воды из подземного источника – скважины или колодца. Выкачиваемая насосом из скважины или колодца вода по специальным трубам подается в гидроаккумулятор, который одновременно выполняет две функции:

• выступает в роли накопительной емкости для воды;
• позволяет поддерживать требуемое давление воды в автономной системе.

Между тем поддерживать требуемый уровень давления в трубопроводе не получится, если воду, поступающую из подземного источника, не заблокировать в системе. Проблем с этим не возникает, когда работает насос. Когда же он находится в выключенном состоянии, вода может просто вытечь из труб и гидроаккумулятора обратно в скважину или колодец. Для того чтобы не допустить этого, и применяют такое простое, но вместе с тем эффективное устройство, как обратный клапан для воды для насоса.

Схема автономного водоснабжения

Обратный клапан для оснащения насоса блокирует обратный отток воды из системы. Основными элементами конструкции такого устройства являются корпус, в котором располагается подпружиненный запорный элемент. Таким образом, принцип действия подобного затвора заключается в следующем.

• При поступлении в обратный клапан потока воды с определенным давлением пружина сжимается, открывая запорный элемент и давая возможность жидкости свободно протекать через устройство.
• При падении давления потока воды в трубопроводе пружина водяного обратного клапана возвращает его запорный элемент в закрытое состояние, тем самым перекрывая жидкости возможность двигаться в обратном направлении.

Обратный клапан открывается давлением потока, а закрывается пружиной, если поток прекращается

Обратным клапаном, позволяющим оперативно блокировать воду в трубопроводе, единая система водоснабжения разделяется на отдельные участки, каждый из которых характеризуется своим уровнем давления находящейся в трубах жидкости.

Благодаря высокой эффективности обратные клапаны одинаково успешно применяются для оснащения как бытовых скважинных насосов, так и насосных станций промышленного назначения. Такие устройства, кроме того, позволяют уменьшить урон от поломки трубопроводной системы в том случае, если на ее отдельных участках образовались утечки транспортируемой воды.

Во многих случаях использование обратных клапанов предусматривается уже на стадии проектирования автономных систем водоснабжения. В частности, многие модели погружных насосов, используемых для колодца или скважины, в процессе производства оснащаются даже не одним, а несколькими затворами.

Обратный клапан для воздуха. Виды обратных клапанов

В научной и научно-популярной литературе обратный воздушный клапан для вентиляции классифицируется по множеству параметров:

• принципу действия;
• форме устройства;
• материалу изготовления;
• способу монтажа;
• способу управления;
• типу конструкции.

Особо подчеркнем, что не всегда у специалистов есть единая точка зрения на отличительные черты отдельных моделей клапанов, позволяющие отнести их к какой-либо классификационной группе. Попробуем разобраться в возникшей путанице.

По принципу действия. В классическом варианте все запорные устройства по принципу действия подразделяются на гравитационные и механические. В основе разделения лежит способ перекрытия воздушного канала. У гравитационных устройств затвор перекрывает канал под собственной силой тяжести. Такая способность появляется в двух случаях:

• ось крепления створки закреплена выше середины канала. В результате при ослабевании потока воздуха более тяжелый низ опускается, перекрывая воздуховод;
• к низу лепестка прикреплен небольшой груз, выполняющий роль противовеса. В таком случае место крепления оси не играет существенной роли.

Конструкция лепесткового обратного клапана.
1 — корпус с фланцевым соединением (есть и раструбное, когда просто вставляется вовнутрь)
2 — створка на эксцентричной оси
3 — ободок, к которому прижимается заслонка в положении «закрыто»
4 — ось крепления заслонки
5 — регулировочный рычаг
6 — противовес

У механических устройств перекрытие обратной тяги происходит под воздействием пружин на створку.

Но в такую классификацию не вписываются мембранные устройства, пропускающие поток в одну сторону под давлением воздушной струи. Здесь два выхода из сложившейся ситуации.

1. Добавить третью характеристику параметра: к гравитационному и механическому принципу работы добавить мембранный.
2. Заменить механический способ перекрытия канала на принудительный, который будет иметь два подвида: механический и мембранный.

По форме. Принудительный или гравитационный обратный клапан для вентиляции может быть круглый, прямоугольный или квадратный.

Прямоугольный клапан.

В жилищном строительстве используются в основном круглые устройства диаметром 100-125 мм. Прямоугольные и квадратные системы предназначены для общественных зданий и промышленного производства.

По материалу. Материалом для изготовления запорных устройств могут быть пластмасса, оцинкованная сталь и алюминий. Наибольшую популярность у населения приобрели пластиковые модели. У них много преимуществ:

• доступная цена;
• малый вес;
• бесшумная работа.

Пластиковый клапан.

К минусам можно отнести меньший, по сравнению с металлическими аналогами, срок службы и слабая устойчивость к агрессивной среде.

Из металла производятся промышленные варианты клапана. Они более тяжелые и надежные. Но есть недостатки: в удаляемом воздухе находятся в пылеобразном состоянии разные химически активные вещества, которые разъедают цинк, после чего запускается процесс окисления стали (ржавеет). А на алюминиевых заслонках оседает конденсат.

Металлические клапаны.

По способу монтажа. Смонтировать клапан можно горизонтально и вертикально. Необходимость такой установки диктуется конструкцией воздуховода и видом вентиляции: приточной или вытяжной. При этом, в вертикальном положении работают только устройства с принудительным принципом действия.

Что такое редукционный клапан. Редукционный клапан

Материал из Википедии — свободной энциклопедии

Рис. 1. Конструктивная схема простейшего редукционного клапанаРис. 2. Условное графическое обозначение редукционного клапана

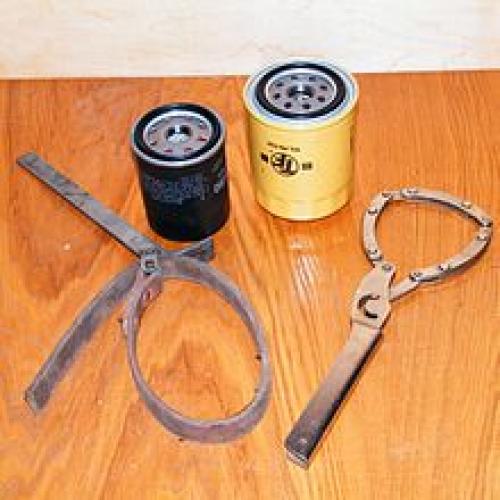

Каждый масляный фильтр имеет редукционный клапан, предназначенный для пропуска неочищенного масла в магистраль в обход фильтра. Дело в том, что при очень сильном загрязнении фильтрующего элемента или зимой, когда вязкость холодного масла очень сильно увеличивается, значительно возрастает гидравлическое сопротивление и двигатель будет испытывать масляное голодание, разумеется, может быстро выйти из строя.

Редукционный клапан  — это автоматически действующий пневматический или гидравлический дроссель , предназначенный для поддержания на постоянном уровне давления на выходе. Сопротивление редукционного клапана в каждый момент пропорционально разности между переменным давлением на входе и постоянным (редуцированным) давлением на выходе.

Виды редукционных клапанов:

Эти клапаны применяются в гидроприводе в том случае, когда от одного источника гидравлической энергии ( насоса ) необходимо запитать несколько потребителей гидравлической энергии ( гидродвигателей ), работающих одновременно и имеющих разный характер нагрузки. Необходимость применения редукционного клапана обусловлена тем, что включение в работу одного из гидродвигателей приводит (при отсутствии данного редукционного клапана) к изменению давления на входе в остальные гидродвигатели, а следовательно, и к падению усилий на выходных звеньях гидродвигателей. Если гидродвигатели включаются в работу не одновременно или имеют одинаковые нагрузочные характеристики, то использование редукционных клапанов, как правило, не является обязательным. Например, отвал бульдозера приводится в движение обычно двумя гидроцилиндрами . Но поскольку оба гидроцилиндра приводят в движение один и тот же рабочий орган (то есть, отвал), то их характер нагрузки является одинаковым, и в гидросистемах бульдозеров редукционные клапаны, как правило, не применяются.

В пневмоприводах применение редукционных клапанов является обязательным, поскольку, вследствие сжимаемости воздуха, пневмосистемы склонны к значительным колебаниям давления.

На рис. 1 показана конструктивная схема простейшего редукционного клапана. При увеличении входного давления Рн возрастает давление в полости Б, а также давление в полости В (редуцированное давление Рред). Под действием возросшего редуцированного давления плунжер смещается влево, тем самым уменьшая размер дроссельной щели у. При этом возрастает сопротивление потоку жидкости при прохождении её через дроссельную щель, а значит, возрастают и потери давления. Как следствие уменьшается значение редуцированного (выходного) давления Рред. Таким образом обеспечивается устойчивость значения выходного давления при изменении входного давления. Следует отметить, что в описанном процессе возросшее давление в полости Б не мешает перемещению плунжеров влево, так как это возросшее давление действует не только на дросселирующую конусную головку, но и на уравновешивающий поршень, и эти силовые воздействия уравновешивают друг друга.
