Характерной особенностью всех систем «купе» является наличие в конструкции сдвижных дверей, перемещающимся по направляющим вдоль дверного проема. Такая конструкция сочетает в себе практичность, весьма неплохой дизайн и солидную экономию свободного пространства. По своей сути, любой шкаф относится к классу корпусной мебели. «Купе» к данной группе относить некорректно, ведь данный предмет вообще может не иметь корпуса. Раздвижные системы могут устанавливаться в нишу, отгораживать торцевую часть помещения, образуя отдельное пространство для гардеробной комнаты, кладовой или кабинета.

Сборка дверей шкафа купе своими руками, обычно, начинается с определения габаритов створок.

Данный этап необходим для определения необходимого количества профилей. В современном мебельном производстве габариты и количество раздвижных створок для систем хранения не стандартизируется.

Исходя из сложности исполнения и опыта эксплуатации, специалисты рекомендуют использовать следующие параметры:

1. Оптимальная ширина двери от 500 до 1000 мм. Сделать ширину меньше 50 см можно, но следует быть готовым к возможной дифференциальной раскачке двери при перемещении. Створка шириной больше 1 м получается весьма тяжелой, что делает ее неудобной в повседневном использовании.
2. Высота створки двери может быть любой. Однако тут следует принять во внимание стандартную длину профиля 5,5 м. Как показала практика, делать сдвижные двери для шкафа своими руками выше 2,5 м не целесообразно, особенно в условиях высоты потолков классических отечественных многоэтажек.

Последний параметр, которому стоит уделить немного внимания – количество раздвижных створок, которыми будет оборудован шкаф системы «Купе». Специалисты рекомендуют исходить из ширины проема, выбранного оптимального значения ширины створок и конструкции наполнения.

Ролики для шкафа купе. Варианты крепления

Для монтажа роликов требуется определиться со способом их крепления. Для этого необходимо грамотно зафиксировать направляющие, так как именно они гарантируют простоту, легкость и высокое качество открывания и закрывания створок конструкции.

Основными элементами системы выступают рельсы, так как непосредственно по ним происходит перемещение створки в горизонтальном положении. В систему дополнительно входят элементы:

• роликовые опоры;
• заглушки, предназначенные для профиля;
• качественные уплотнители;
• надежные фиксаторы;
• иная фурнитура небольшого размера;
• другие устройства, причем их наличие зависит от особенностей выбранных роликов.

Крепление зависит от выбранного типа системы. Если делается верхняя раздвижная система, то двери подвешиваются на управляющей, располагающейся вверху проема. Ролики перекатываются по этой направляющей. Нижняя направляющая в такой системе выступает только в качестве фиксатора, вдоль которого передвигаются ролики. Если монтаж выполнен грамотно, то отсутствуют колебания полотна. К плюсам такой системы относится то, что получается привлекательный внешний вид шкафа, а также обеспечивается легкость открывания створок.

Нижняя система обладает аналогичным устройством, но в качестве опоры выступает нижний профиль. Верхние рельсы и ролики необходимы лишь для того, чтобы створки не выпадали. Комбинированная система предполагает установку опор вверху и внизу. Такой вариант крепления створок считается наиболее надежным и качественным, но установка и регулировка всех элементов – это сложный процесс.

Таким образом, крепление может выполняться разными способами, которые выбираются после изучения материала изготовления дверей, их массы и иных параметров. Выбор зависит от удобства использования и финансовых возможностей. Если имеется шкаф большого размера и массы, то желательно ориентироваться на установку комбинированной системы.

Фурнитура для шкафа купе. Разновидности

Фурнитура мебельная для шкафов включает различные приспособления для расширения функционала изделий, играет не последнюю роль в обеспечении комфорта и долговечности предметов интерьера. Комплектующие различаются не только стоимостью и качественными характеристиками. Подъемные и раздвижные механизмы обладают своими конструктивными особенностями.

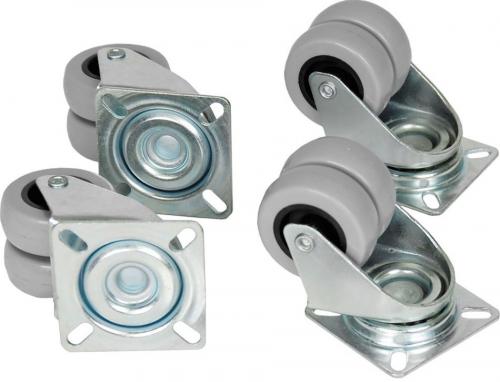

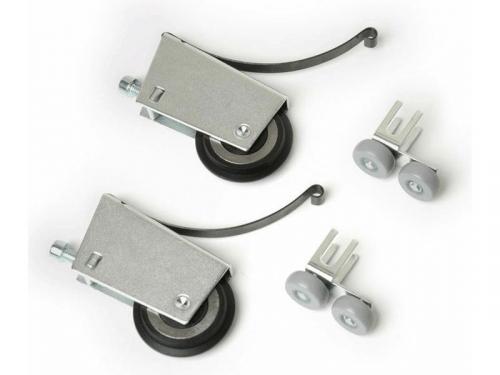

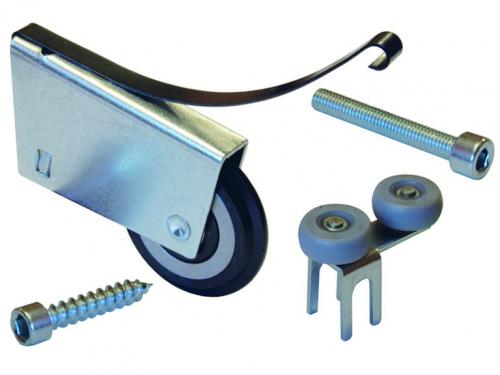

Ролики

В стандартный комплект для шкафа с раздвижными дверцами входят ролики. Они обеспечивают передвижение створок по планке корпуса. Некоторые модели имеют специальные подшипники, предотвращающие шум. Существует два варианта роликов:

1. Асимметричные. Монтируются на открытые профили, опора створки при перемещении сосредоточена на нижнем колесе. Верхняя часть поддерживающая.
2. Симметричные. Используются в конструкциях для стеклянных дверок, пластиковых и зеркальных фасадов с закрытыми ручками. Одинаково задействованы нижние и верхние механизмы перемещения.

По типу конструкции ролики делятся на поворотные и неповоротные. Первые позволяют с комфортом пользоваться предметами интерьера, без усилий передвигать их по комнате. Вторые выдерживают существенную нагрузку, но не подходят для частых перемещений.

Асимметричные

Симметричные

Поворотные

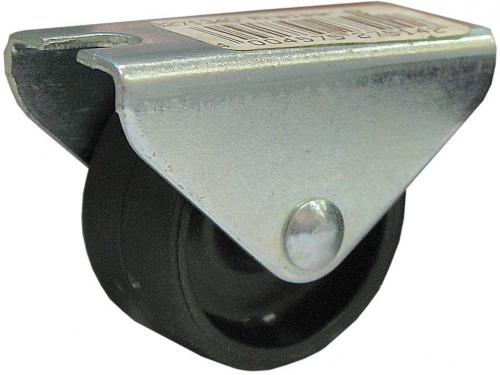

Неповоротные

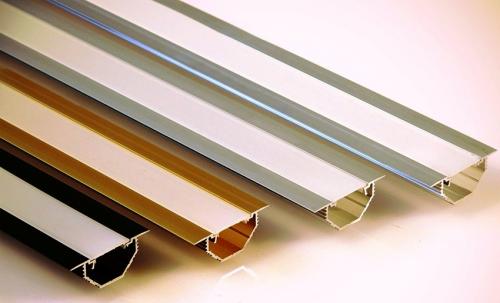

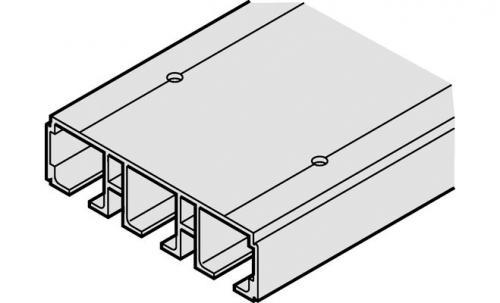

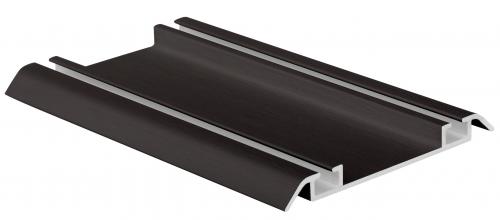

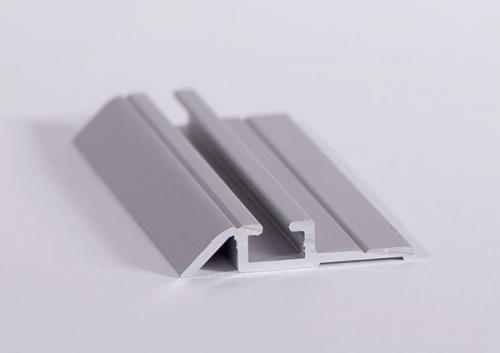

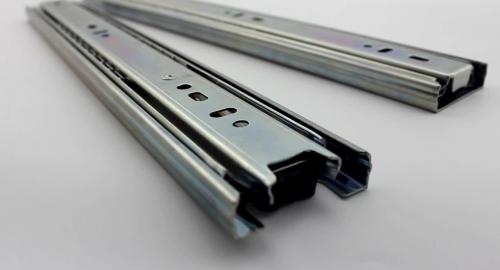

Направляющие

Детали состоят из двух частей: одну устанавливают на верхнюю панель, другую – внизу. Створка двери движется между ними. Различают три разновидности направляющих:

• однополосные;
• двухполосные;
• трехполосные.

Направляющие для складных дверей бывают пластиковыми, алюминиевыми или стальными. При выборе учитывают предельно допустимую нагрузку на фурнитуру. Хрупкие изделия нельзя использовать для массивных дверок.

Однополосные

Двухполосные

Трехполосные

Пластик

Алюминий

Сталь

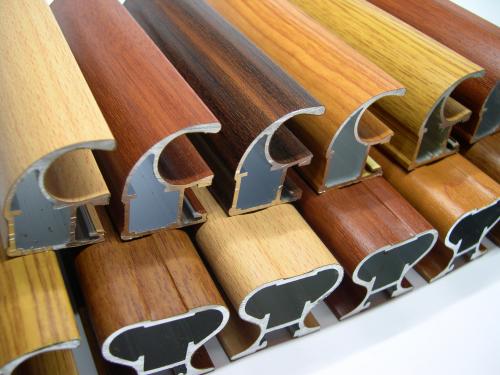

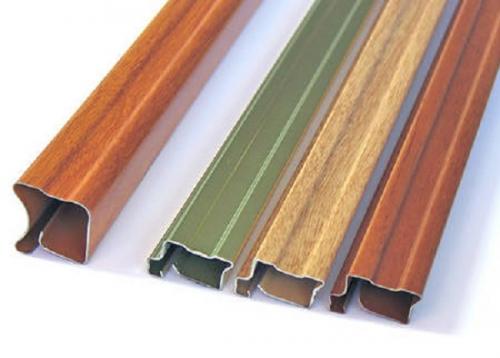

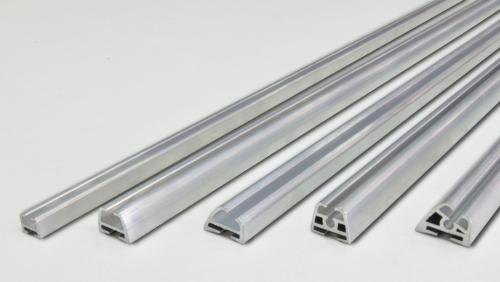

Профили

Эти элементы формируют каркас дверного полотна. Вертикальные профили дополнительно выполняют функцию ручек. Выпускают два типа изделий:

1. Стальные, из листов толщиной 0,3-0,8 мм. Относятся к экономварианту, недостаточно жесткие, выбор цвета ограничен.
2. Алюминиевые, относящиеся к дорогому сегменту. Они прочные, жесткие, бывают любой расцветки.

Для обеспечения бесшумной работы дверок шкафа следует выбирать алюминиевые профили, покрытые ПВХ. Используются для изготовления дверей высотой до 320 см.

Стальные

Алюминиевые

Стопор

Стопор закрепляют на нижнюю направляющую. Когда створка открывается, ролик попадает между пластинами и блокирует дверь. При выборе стопора отдается предпочтение прочному стальному изделию. Проигнорировать его можно, когда дверей не больше двух. В противном случае эксплуатация шкафа без этого вида фурнитуры станет небезопасной.

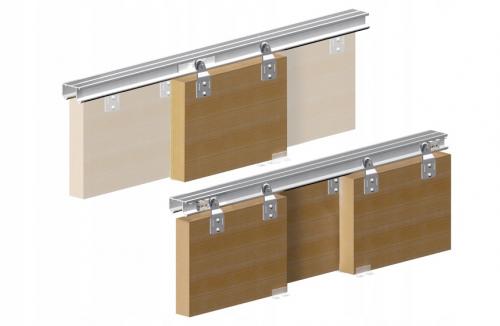

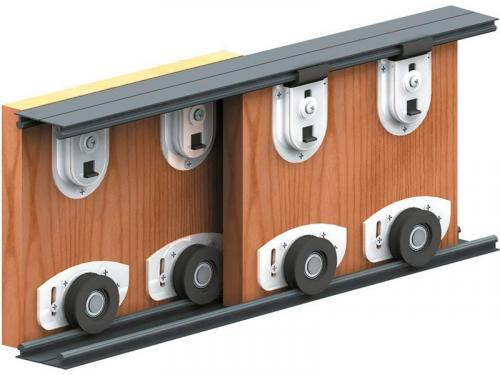

Раздвижная система

Системы раздвижного типа относятся к базовым. Благодаря этим механизмам двигаются двери. Выпускают два типа фурнитуры:

• опорные, состоящие из пары направляющих, роликов и профиля;
• подвесные системы, которые включают верхнюю направляющую, роликовую каретку и стопор.

Выбирают сдвижной механизм в зависимости от габаритов дверных полотен, материала изготовления, варианта открывания. Опорные системы подходят к большим дверям. На подвесной фурнитуре полотна профилем обрамлять не обязательно.

Направляющие для шкафа купе своими руками, как сделать. Установка раздвижной системы шкафа купе

Вот мы и добрались до завершающей стадии сборки. Сегодня мы установим один механизм, благодаря которому это изделие и называют шкафом купе – раздвижную систему.

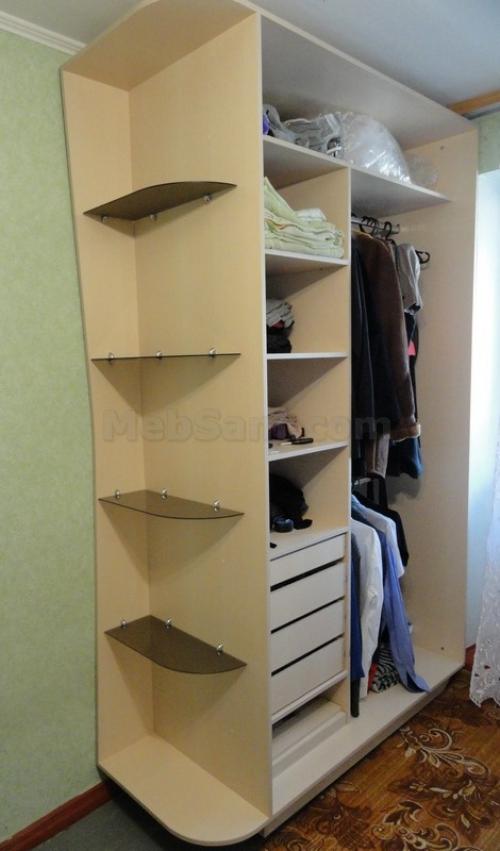

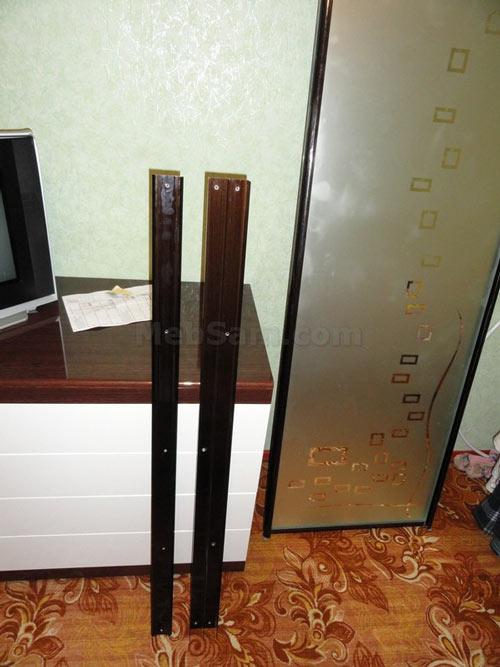

Итак, что мы имеем. У нас есть полностью, но без системы. Фактический размер проема под установку составил H 2318 мм (высота) на L 1320 мм (по верхней ширине) и L 2315 мм (по нижней ширине). По чертежу этот размер был  H 2318 мм на L 1318 мм.Как видим, фактическая ширина у нас немного отличается от запланированной. На +2 мм (по верхней ширине), и на -3 мм (по нижней ширине). Но в этом нет ни чего страшного. Систему заказываем по запланированному проему H 2318 мм на L 1318 мм.

Заказываем раздвижную систему

Заказать раздвижную систему в своем городе Вы можете в любом магазине, который занимается продажей мебельной фурнитуры и мебельным крепежом. Но я бы посоветовал Вам найти минимум пять таких магазинов и в каждом узнать стоимость, предварительно дав им. Таким образом, Вы выберете и приобретете систему по минимальной стоимости.

Можете воспользоваться нашимидля шкафа купе.

У меня заказ получился такой:

• Система – Lika (Тип – открытый)
• Проем 2318-1318
• Количество дверей – 2шт
• Цвет профиля – Венге
• Наполнение – Зеркало

Здесь же мне посоветовали фирму, которая занимается порезкой и пескоструйной обработкой зеркал, а так же сборкой дверей для шкафа купе.

Их услуги по сборке составили 12 у.е. за обе двери. Так как в квартире у меня нет свободного места для, меня это устроило, и после пескоструйной обработки, они сразу же заклеили заднюю стенку оракалом и собрали двери.

В этом есть и еще один плюс. В собранном виде двери купе гораздо легче транспортировать, и вероятность разбить зеркала сводится к нулю.

Установка направляющих

Размеры направляющих должны быть равными, в нашем случае это 1318 мм (по чертежу). Но по факту ширина шкафа у нас немного отличается. Пилить, конечно же, мы ни чего не будем, разница в +- 3 мм не является столь существенной.

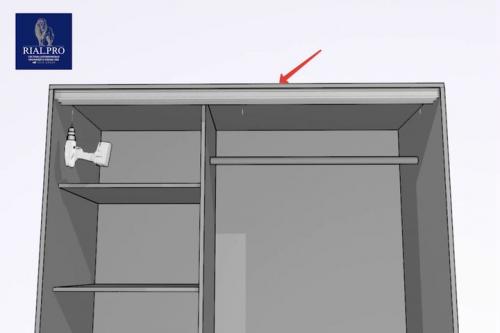

В первую очередь необходимо установить верхнюю направляющую.

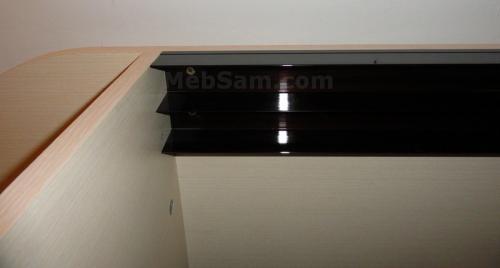

Монтаж верхней направляющей

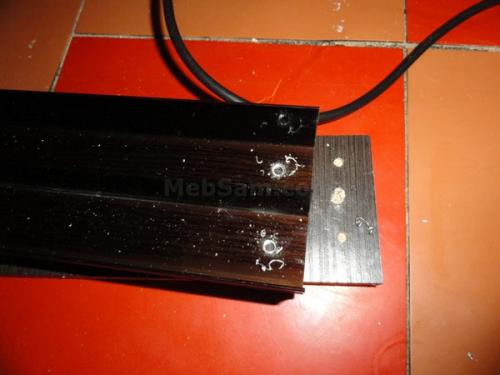

Закрепить направляющие можно с помощью саморезов с пресшайбой 4,2*16 или универсальными шурупами с потайной головой 3,5*16. Для этого в верхней направляющей сверлом 4 мм делаем отверстия, приблизительно с шагом в 300 мм.

Если будете вкручивать универсальный шуруп с потайной головой, для того чтобы саморез «сел» полностью, в данных отверстиях нужно сделать зенковку под шляпку шурупа, можно сверлом 6-8 мм (НЕ сквозное).

Монтаж верхней направляющей раздвижной системы довольно прост, вставляем направляющую, выравниваем «заподлицо» и фиксируем саморезами.

Монтаж нижней направляющей

Делаем аналогичные отверстия под саморезы, но фиксировать направляющую в шкафу сразу не спешите. Тут есть один нюанс.

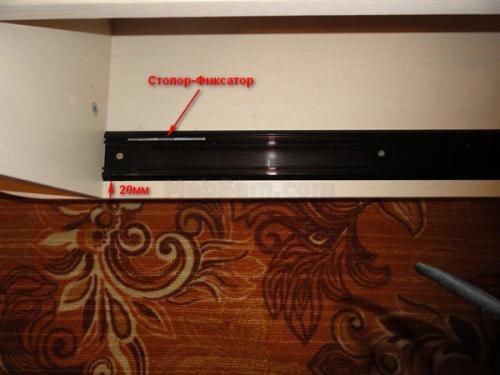

Нижняя направляющая должна быть смещена внутрь шкафа на 20 мм (+- 2 мм). Для того чтобы точно определить отступ ее от края, сделайте следующее:

• Просто положите направляющую в шкаф
• Установите одну дверь (нужно два человека – один заводит дверь в верхнюю направляющую, а второй приподымает колесики и заводит их в нижнюю направляющую)
• Возьмите уровень и добейтесь строго вертикального положения двери (двигая нижнюю направляющую)

Естественно, сам шкаф до этого уже должен быть выставлен по уровню.

Прикручивая направляющую, не забудьте предварительно установить в нее фиксаторы.

Установка стопора (фиксатора)

Стопор нужен для того, чтобы дверь фиксировалась в закрытом положении и плотно держалась, не образуя щели с касающейся боковиной.

Как установить

Устанавливают их в паз нижней направляющей (там, где ходит колесо), по одному стопору на каждую дверь.

Заводим по одному стопору в каждый паз, прикручиваем нижнюю направляющую, устанавливаем двери и регулируем фиксаторы, добиваемся плотного закрывания.

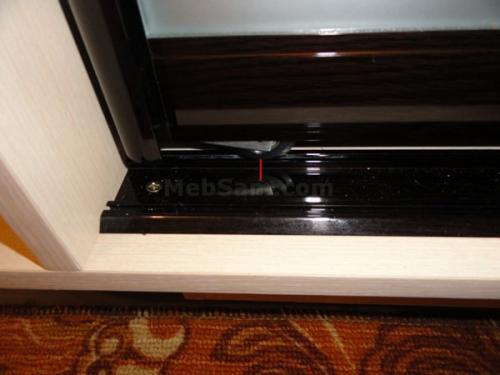

Для того чтобы точно поставить фиксатор в нужном месте, полностью закройте двери купе и внизу на направляющей отметьте центр колеса, туда же и устанавливаем стопор, центром по отметке. Двигать стопор в пазу можно плоской отверткой.

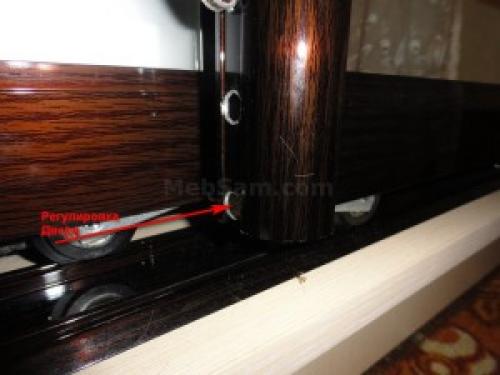

Регулировка дверей шкафа купе

Для того чтобы они равномерно прилегали к боковине (как по верху, так и по низу), не образуя при этом щелей, нижние колеса оснащены регулировочным винтом.

Для регулировки понадобится ключ шестигранник 4 мм.

Если нужно опустить правый угол, регулируем правое колесо, крутим против часовой стрелки, если поднять – крутим по часовой стрелке.

Таким образом добиваемся плотного пролегания двери к боковинам.

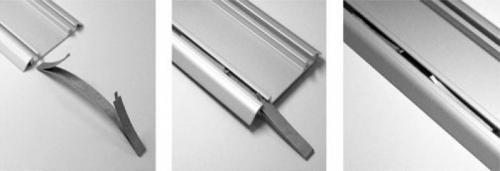

Наклейка буферной ленты

Буферная лента нужна обязательно, она будет защищать внутреннее пространство шкафа от пыли, а также смягчать удары двери об боковину при закрывании.

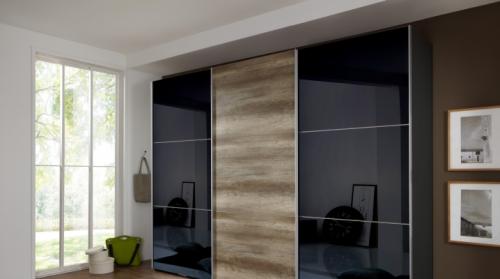

Шкаф-купе своими руками

Разновидности

В зависимости от характеристик и их комбинаций все шкафы-купе можно распределить на несколько категорий. В первую очередь следует различать корпусные и встраиваемые модели. Как следует из названия, отличительной чертой первых является обособленный корпус, в то время как встраиваемые составляют единое целое со стенами и потолком помещения. В этой категории еще можно выделить полувстроенный и трехстворчатый шкафы: они отличаются от полностью встраиваемых наличием отдельных корпусных элементов – дна, крыши или стенок.

Форма

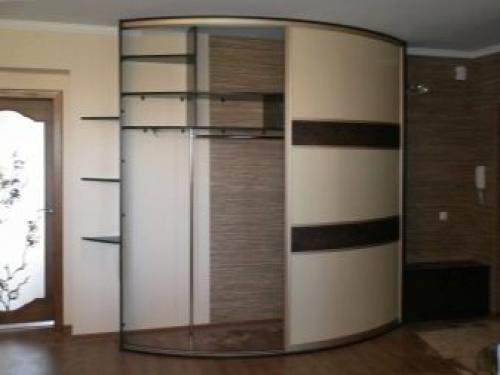

Шкафы-купе могут иметь различную форму. Так, традиционным считается прямой шкаф, выполненный в форме прямоугольника. Такие модели могут быть как корпусными, так и встроенными, и продаются в широком ассортименте. Существуют и другие, более оригинальные формы: например, угловые Г-образные (устанавливаются на стыке двух стен), треугольные (соединяют две стены по диагонали, формируя треугольник), трапециевидные и радиусные. Последние отличаются нестандартным своеобразным дизайном и сложностью установки, при этом сохраняя вместительность и функциональность.

Вне зависимости от принадлежности к тому или иному типу, шкаф-купе должен соответствовать требованиям покупателя, которые, в свою очередь, обусловлены типом помещения. Шкаф-купе является универсальным предметом интерьера; правильно подобранный, он придется к месту и в гостиной, и в спальне, и в прихожей. Иногда узкие прямые шкафы-купе устанавливают на балконах и в лоджиях.

Особенности конструкции

Вне зависимости от формы, дизайна и предназначения, шкаф-купе обладает некоторыми конструкторскими особенностями. В первую очередь это, конечно, дверцы: всегда применяются раздвижные системы, заключающиеся в использовании рельсов, по которым перемещаются дверцы. Они и являются отличительным элементом шкафа-купе, выделяющим его среди прочих моделей шкафов, шифоньеров и гардеробов. Помимо этого, большая часть моделей имеют в своей конструкции несколько отсеков разной вместительности, выдвижные ящики, вешалки и штанги для одежды.

Шкаф-купе обычно выбирается с оглядкой на последующее его размещение. Одним из самых популярных мест для установки является ниша (если таковая имеется в помещении). Прямой шкаф-купе – как корпусный, так и встроенный – установленный в нишу является настоящей находкой, например, в прихожей, где большую роль играет вместительность в условиях ограниченного пространства. Встречаются, конечно, и более габаритные модели – некоторые могут устанавливаться во всю стену, тем самым формируя общую визуальную составляющую интерьера.

Своими руками

Шкаф-купе может быть собран и установлен самостоятельно, эта задача вполне по силам домашнему мастеру средней руки, сделать его можно даже из собственной кладовки. Такой подход позволит сэкономить деньги и получить модель, наиболее точно соответствующую индивидуальному запросу. Впрочем, при самостоятельной сборке лучше всего остановиться на модели прямого типа – они наиболее просты в конструкции и монтаже.

Преимущества и недостатки

1. Вместительность. Одно из наиболее значимых полезных качеств. Практичность и большое пространство для расположения всего необходимого позволяют таким шкафам отлично справляться со своей первоначальной задачей – хранением вещей.
2. Функциональность. Внутреннее устройство большей части моделей предполагает наличие нескольких отсеков, полочек и выдвижных ящиков. Это, несомненно, удобно, так как делает шкаф пригодным для размещения самых разных предметов.
3. Надежность. Фактически, единственным уязвимым местом в конструкции шкафа-купе являются дверцы. Но даже эта раздвижная конструкция, состоящая непосредственно из самих дверец, колесиков и направляющих, не нуждается в особом уходе – достаточно просто время от времени проверять ее состояние. А вот при самостоятельной сборке на указанные элементы следует обратить особое внимание. Хорошо подобранные, они смогут прослужить достаточно долго.
4. Универсальность. Шкаф-купе давно уже не рассматривается исключительно как практичный вариант, позволяющий сэкономить квадратные метры и предназначенный для установки в прихожей. Напротив, место для него находится в интерьере практически каждой современной квартиры. Шкафы-купе в зависимости от формы, габаритов и дизайна, могут быть установлены и в спальне, и в гостиной, и в кабинете, а огромный ассортимент, предлагаемый производителями, позволит удовлетворить любые запросы.

Как установить двери купе на шкаф своими руками пошагово. Монтаж направляющих

Установка дверей шкафа-купе начинается с работы над направляющими элементами. В комплекте таких должно быть две — верхняя и нижняя. Приступаем к установке верхней направляющей.

При помощи линейки отмеряем шаги 500-700 мм и специальным сверлом просверливаем монтажные отверстия в выбранных точках. Следует использовать сверло по металлу диаметром 5 мм и постараться сделать отверстия максимально аккуратными. Далее устанавливаем направляющую в проём шкафа и отмечаем при помощи карандаша места для креплений.

Крепятся направляющие чаще всего непосредственно к потолку — используем дюбели или другие крепёжные элементы (в зависимости от материала), после чего крепим направляющий элемент саморезами. Верхнюю часть отверстия рекомендуется немного развальцевать, чтобы была возможность скрыть шляпки вкрученных саморезов.

Установка верхней направлящей



Установку направляющих подследует проводить с использованием уровня — обязательно соблюдайте точность геометрии и одинаковый отступ по всей длине элемента, иначе двери будут установлены криво, что не только ухудшит внешний вид, а и может сделать затруднённым или невозможным их движение.

Обратите внимание, что верхняя направляющая не подвергается нагрузкам и не является опорной. Она просто поддерживает конструкцию в заданном положении и направляет движение роликов в правильном направлении. Вес двери будет распределён по нижнему элементу, к монтажу которого мы дальше и переходим.

Правильный монтаж раздвижных дверей шкафа-купе подразумевает точную установку нижнего направляющего элемента, поскольку от этого зависит лёгкость движения (открытие и закрытие). Действуем следующим образом:

1. Выбираем правильную позицию.

• Прикладываем направляющую к поверхности;
• Выбираем правильную горизонтальную позицию с использованием уровня.

2. Регулируем вертикаль.

• Устанавливаем на будущее место одну из дверей;
• Заводим ролики верхнего края в ручей верхней направляющей;
• Приподнимаем ролики нижнего края и заводим их в ручей нижней.

3. Проводим разметку.

• Используя уровень выстраиваем правильную вертикаль;
• Отмечаем карандашом места для креплений и очерчиваем саму деталь по периметру;
• Снимаем дверь.

Таким образом мы получаем размеченное место для монтажа нижнего направляющего элемента. Перед тем, как установить двери-купе своими руками, следует помнить, что монтаж нижней направляющей можно выполнить двумя способами: при помощи дюбелей и саморезов, а также при помощи крепкого двустороннего скотча. Каждый из этих вариантов обладает собственными особенностями.

Используем саморезы

Как и в случае верхней направляющей, просверливаем в нижнем элементе отверстия по 5 мм с шагом 500-700 мм. Далее прикладываем направляющую к уже размеченному ранее месту и отмечаем места для врезки крепежа. Сверлим отверстия, вкручиваем дюбели, вкручиваем саморезы — таким образом монтаж нижнего направляющего элемента окончен.

Используем двухсторонний скотч

Этот вариант гораздо проще первого. Сначала тщательно очищаем поверхность, на которую будет приклеен скотч, от грязи, пыли, жира и возможных заусенец. Зачищаем аккуратно, чтобы случайно не стереть те метки, которые были нанесены карандашом. Оголяем липкую сторону скотча и прикладываем направляющую к полу в точном соответствии с разметкой. Прижимаем элемент по всей длине на некоторое время.

Перед тем, как установить двери в шкаф-купе, точнее при выборе способа монтажа нижнего направляющего элемента, необходимо помнить важный нюанс. Если необходимо сохранить покрытие, то есть не хочется сверлить в нём отверстия, можно использовать скотч, но на его приклеивание есть только одна попытка, поскольку хороший материал будет невозможно оторвать от поверхности. Будьте предельно осторожны и внимательны, а также не ошибайтесь при разметке.

Как установить двери на шкаф-купе

В первую очередь следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности.

В принципе, вся деталь вообще может поставляться в разобранном виде, но даже сборка дверей шкафа-купе своими руками будет довольно простой задачей.

В первую очередь следует прикрепить к дверям ролики из комплекта. Впрочем, изготовитель может поставлять изделия с уже прикреплёнными элементами, хотя самостоятельная работа над этим не представляет никакой сложности. В принципе, вся деталь вообще может поставляться в разобранном виде, но дажебудет довольно простой задачей.
