Электроплита подключение к сети 220. Кабель и его параметры

Электроплита подключение к сети 220. Кабель и его параметры

Перед тем как подключить электрическую плиту, обязательно проверяют, какой кабель подведен к месту установки прибора. К подводящим проводам и заземлению предъявляют повышенные требования, так мощный электроток способен прожечь слабую проводку и вызвать пожар.

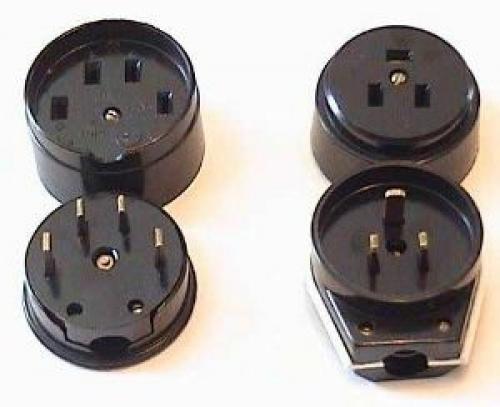

Какой кабель нужен для подключения электроплиты? Для подсоединения прибора к сети используют два вида: трехжильный с сечением 4 кв мм от автомата до силовой розетки и гибкий кабель сечением 3 на 4 мм (ПВС или КГ) от розетки до плиты.

При подключении контактов концы кабеля защищают от окисления, залудив их паяльником и обрезав излишки после придания нужной формы. Вместо лужения также применяют обжатие латунными гильзами.

Справка. Согласно ГОСТу, пайку проводов применяют тогда, когда такое соединение предусмотрено нормативной документацией. Если зажимы УЗО и автомата сделаны в виде гнезд, концы провода не паяют – они надежно обжаты.

Вместо пайки также применяют опрессовку. Многожильный гибкий провод сначала нужно залудить, после этого заводить в автомат либо произвести опрессовку, а потом заводить.

Сетевой шнур от розетки до плиты размещают в свободном доступе на расстоянии не более 2 м от плиты. Провод должен быть в двойной изоляции.

В случае трехфазного подключения применяют пятижильный кабель (три фазы: L1, L2, L3, ноль – N и заземление – РЕ) 2,5 кв мм сечения по меди.

Таким образом, при выборе сечения кабеля для электроплиты с духовкой кабеля ориентируются на мощность прибора и вид подключения.

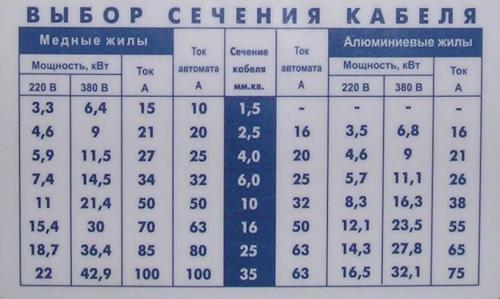

Какого сечения провод нужен для электроплиты с духовкой мощность 9квт? Сечение должно быть достаточным для потребляемой прибором мощности – 5*4 кв. мм из пяти жил с сечением 4 кв. мм каждая. В однофазной сети используют кабель 3*6 кв. мм с тремя жилами, каждая сечением 6 кв. мм.

Как подключить электроплиту 380. Схема и способы подключения

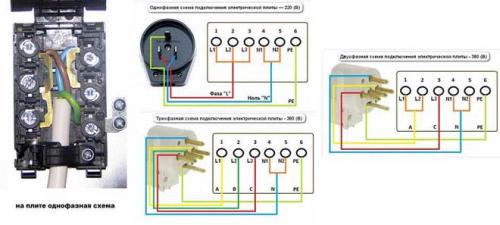

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

• желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
• красная проволока крепится к зажиму L3 — рабочий контур С;
• синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
• зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

• жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
• клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Подключение электроплиты без розетки. Правила установки розетки для электрической плиты

Прежде всего давайте познакомимся с правилами подключения и установки электрических плит. Электрические печи могут быть двух видов – однофазные и трехфазные. Первые встречаются значительно чаще и предназначены для эксплуатации в однофазной трехпроводной сети.  Вторые должны эксплуатироваться в пяти проводной сети.

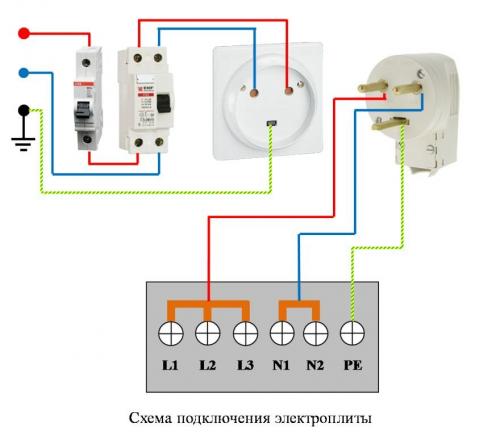

На фото представлена схема питания электрической печи

Итак:

• Прежде всего остановимся на вводном автоматическом выключателе. Он расположен во вводном щитке квартиры или дома. Согласно п.9.6 ВСН 59 – 88 для печей с номинальной мощностью до 8кВт он должен быть рассчитан на ток 40А.
• Для подключения электрической плиты согласно 7.2 ВСН 59 – 88 должна быть создана отдельная группа . Причем другие виды нагрузок к ней не должны подключаться.
• Этот автоматический выключатель согласно п. 9.6 ВСН 59 – 88 должен быть рассчитан на номинальный ток в 25А . На такой же номинальный ток согласно п.12.27 ВСН 59 – 88 должна быть рассчитана и розетка, устанавливаемая непосредственно на кухне.

Часто возникает вопрос нужна ли розетка для подключения плиты? Ее установка нормируется все теме же строительными нормами. Это обусловлено необходимостью создания видимого разрыва на время ремонтных работ, а также элементарным удобством для быстрого снятия напряжения.

Обратите внимание! Сейчас достаточно часто отказываются от розеток для  электоплиты, подключая их непосредственно от питающего автомата, либо устанавливая на месте розетки дополнительный защитный автомат. Это не является серьезным нарушением и вполне допустимо.

Что касается места установки розетки, то здесь инструкция предоставляет право выбора. Согласно п. 12.30 ВСН 59 – 88 нельзя розетки размещать только в неудобных местах, а также над и под мойками.

Схема подключения электроплиты. Требования к электропроводке

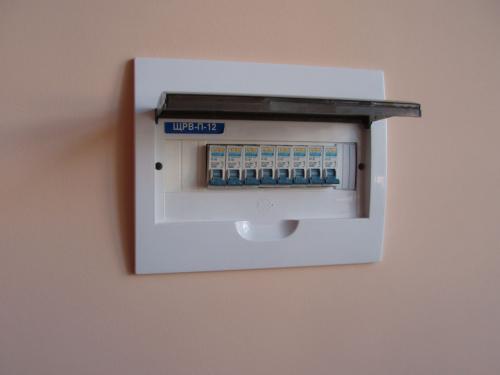

Квартирный щиток

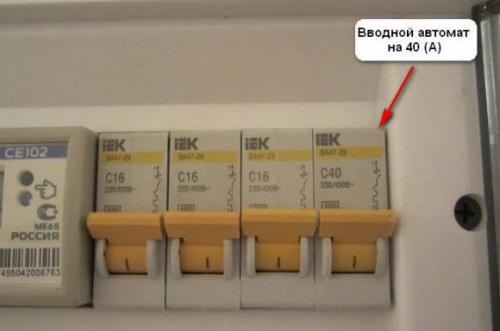

Вводной автомат

Важно! Прежде чем приступать к каким-либо манипуляциям с проводами и электроприборами, отключите подачу электричества на дом или квартиру.

Современные модели электроплит обычно продаются без шнура в комплекте. Этому есть разумное объяснение: техника безопасности требует, чтобы подключение таких приборов выполнялось посредством высококачественных клеммных колодок, т.е. по т.н. безрозеточному методу. При таком варианте соединения можно увеличивать длину питающего шнура, а вместо автомата для более мощных моделей разрешается устанавливать плавкую вставку.

Для подключения нужно использовать кабель сечением от 4 мм², если его длина не превышает 12 м. В случае же применения более длинного провода, минимально допустимое значение сечения увеличивается до 6 мм². При этом обязательно должна быть выполнена установка отдельного автомата конкретно для плиты.

Выбор сечения кабеля

Подключение через розетку также допустимо. Нужно лишь чтобы прибор был рассчитан на ток от 32 А. Электрические плиты потребляют довольно много энергии, поэтому включать их в простые бытовые розетки запрещается.

Варианты исполнения розеток для электроплиты

Таким образом, требования к подключению электроплиты можно объединить в короткий, но очень важный перечень, включающий в себя следующие положения:

• для подключения прибора используется трехжильный медный кабель сечением от 4 мм² либо от 6 мм² в зависимости от длины шнура;
• в электрощите устанавливается отдельный автомат для плиты;
• выполняется монтаж устройства защитного отключения;
• плита заземляется доступным методом. О возможных вариантах заземления будет рассказано в конце руководства.

Источник: https://mdmstroyproekt.ru/novosti/shema-podklyuchenie-elektroplity-seti-220v-v-kvartire-kak-podklyuchit-elektroplitu-k-rozetke

Подключение электроплиты 4 провода. Розетка под варочную панель

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты.

Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».Запомните!!!

Электрические варочные панели и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетки для них требуют отдельной выделенной линии электропитания от щитка.

Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.

Вопрос какую розетку выбрать для варочной панели, то тут все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся.

Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт.

Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

В вопросе куда устанавливать розетки под варочную панель, то тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило!

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено.

Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней.

Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!!

Как подключить электроплиту с тремя проводами. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

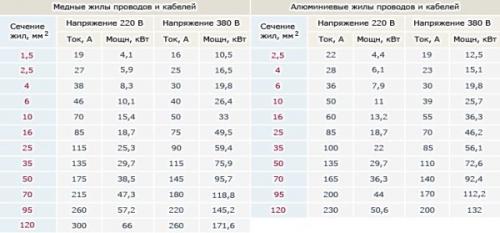

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
3. Для подключения розетки используйте только медный кабель.
4. Сечение кабеля должно соответствовать таблице приведенной выше.
5. Розетка устанавливается на ровную, не горючую поверхность.
6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Источник: https://mdmstroyproekt.ru/novosti/kak-podklyuchit-plitu-gorenie-samostoyatelno-samostoyatelnoe-podklyuchenie-elektricheskoy

Как подключить электроплиту в частном доме. Самостоятельное подключение электрической плиты

Напоминаем ещё раз, что процесс установки этого устройства очень сложный. Справиться с ним непросто, если вы до этого всю жизнь были с электрическими приборами «на Вы». В этом случае, вам стоит послушаться рекомендаций специалистов и доверить процесс знающим мастерам.

Но если вы можете самостоятельно установить розетку или хотя бы что-то смыслите в электричестве, то можете попытаться установить всё самостоятельно.

Главное правило, которое должно соблюдаться, когда вы совершаете подключение плиты: чем меньше соединений, тем надёжнее и долговечнее они будут.

Поэтому для того чтобы подсоединить устройство, лучше всего сделать для него отдельную проводку, которая будет соединять его и коммутатор с функциями УЗО. Но можно устанавливать и розетку для прибора. Также обратите внимание на то, что во время работы на кухне могут возникать ситуации, из-за которых бьёт током, поэтому очень важно подключать прибор к заземлению.

Схему подключения электроплиты выбирайте в зависимости от того, сколько фаз в вашем доме. Как правило, на корпус устройства прикрепляют специальную подсказку со схемой подключения прибора к одно-, двух- и трёхфазной сети. Именно они и помогут вам сделать всё самостоятельно.

Обязательно внимательно всё читайте и следуйте правилам, поскольку если вы неверно сделаете хотя бы что-то, то рискуете появлением пожара в вашем доме.

Как правило, в наборе с электроплитой отсутствует шнур. Это нормально. Это одно из требований техники безопасности, которое подразумевает непосредственное подключение электрических приборов через клеммные колодки, без розеток.

Но и при помощи розетки можно произвести подключение прибора. Главное, проследить за тем, чтобы он был рассчитан на ток от 32 А. Но запомните: электроплиты очень мощные, поэтому простая бытовая розетка не может использоваться для их подключения.

Очень важно, чтобы устройство было заземлено. Любым доступным методом. Если же сделать это сразу после приобретения устройства невозможно, то надо очень осторожно им пользоваться и в скорейшем времени исправить сложившуюся ситуацию.

Источник: https://mdmstroyproekt.ru/stati/kak-pravilno-podklyuchit-elektricheskuyu-plitu-gorenje-podklyuchenie-elektroplity-gorenie

Как подключить электроплиту к обычной розетке. Основные требования

Установка и правильное подключение электрической плиты может не получиться, если не соблюдать специальные правила по установки электрических бытовых приборов.

Важно! Если выполнять все этапы подключения самостоятельно, то можно потерять право на гарантийное обслуживание техники в сервисном центре.

В условиях современной городской квартиры все работы выполнить легко — там строители уже установили специальную розетку или раздаточную коробку. Это значительно экономит время и позволяет быстрее подключить электрическую плиту. А вот домовладельцам частных строений или жильцам старых квартир все надо будет делать самостоятельно, в точности соблюдая рекомендации, чтобы установка и последующее подключение к домашней сети электрической плиты было выполнено на профессиональном уровне.

Необходимые для проведения работ материалы:

• трехжильный кабель с сечением 4—6 мм — это зависит от его длины: чем длиннее, тем толще сечение, чтобы выдерживать напряжение;
• отдельный автомат в щиток, чтобы правильно подключить бытовую технику (его покупают на 32 или 40А, что зависит от сечения кабеля);
• УЗО — устройство защитного отключения, которое охраняет дорогую технику от перенапряжения;

УЗО и автомат отключения — это обязательные составляющие принципиальной схемы подключения электроплиты, независимо от ее модели. Именно они уберегут вашу помощницу от довольно частых перепадов напряжения в городской электрической сети. Устанавливают их на одну монтажную рейку обязательно до счетчика, при этом номинальное значение УЗО всегда больше автомата. Также необходимо сделать рядом с домом заземление .

Источник: https://mdmstroyproekt.ru/stati/podklyuchenie-elektricheskoy-plity-v-kvartire-svoimi-rukami-trebovaniya-k-elektroprovodke
