Как выбрать вентиляционный тройник с обратным клапаном для вашей системы вентиляции

Как выбрать вентиляционный тройник с обратным клапаном для вашей системы вентиляции

Системы вентиляции играют ключевую роль в поддержании комфортного микроклимата в помещениях, будь то жилые дома, офисы или промышленные объекты. Одним из важных элементов такой системы является вентиляционный тройник с обратным клапаном. Он обеспечивает разделение или объединение воздушных потоков, а также предотвращает обратный ток воздуха, который может нарушить эффективность вентиляции. В этой статье мы рассмотрим основные аспекты, которые стоит учитывать при выборе вентиляционного тройника с обратным клапаном.

Для чего нужен вентиляционный тройник с обратным клапаном?

Вентиляционный тройник представляет собой соединительный элемент, который позволяет разделить или объединить воздушные потоки в системе вентиляции. Обратный клапан в таких тройниках выполняет важную функцию: он предотвращает проникновение воздуха из одной ветви вентиляции в другую, а также препятствует обратному току воздуха, который может возникнуть из-за изменения давления в системе.

Этот элемент особенно важен в системах, где требуется точное распределение воздуха, например, в многоэтажных зданиях или в помещениях с несколькими зонами вентиляции. Обратный клапан помогает поддерживать оптимальный воздушный поток и предотвращает загрязнение воздуха из разных частей системы.

Какие бывают типы вентиляционных тройников с обратным клапаном?

Существует несколько типов вентиляционных тройников с обратным клапаном, которые различаются по своей конструкции и материалам. Вот основные из них:

• Тройники с пружинным обратным клапаном: Это самый распространенный тип. Пружина обеспечивает быстрое открывание и закрывание клапана, что делает его надежным и эффективным.
• Тройники с гравитационным обратным клапаном: В таких моделях клапан закрывается под действием силы тяжести. Этот тип менее распространен, так как может быть менее надежным при изменении давления.
• Регулируемые тройники: Эти модели позволяют iu chnh угол разделения или объединения воздушных потоков, что делает их более гибкими в настройке.

Как выбрать подходящий вентиляционный тройник?

1. Определите тип вашей системы вентиляции

Перед выбором тройника важно определить, какая система вентиляции установлена в вашем помещении. Существует три основных типа систем вентиляции:

• Вытяжная вентиляция: Предназначена для удаления застоявшегося воздуха из помещения.
• Приточная вентиляция: Направлена на подачу свежего воздуха в помещение.
• Комбинированная вентиляция: Объединяет функции вытяжной и приточной вентиляции.

В зависимости от типа системы вентиляции, требования к тройнику с обратным клапаном могут различаться. Например, в системе вытяжной вентиляции особенно важно, чтобы обратный клапан надежно препятствовал проникновению воздуха из других ветвей вентиляции.

2. Выберите материал

Вентиляционные тройники изготавливаются из различных материалов, каждый из которых имеет свои преимущества и недостатки. Вот основные материалы, которые используются для изготовления тройников:

Материал	Преимущества	Недостатки
Металл	Прочность, долговечность	Высокая цена, возможна коррозия
ПВХ	Легкость установки, устойчивость к коррозии	Ограниченная температура эксплуатации
Пластик	Низкая цена, легкость обработки	Низкая прочность, не выдерживает высоких температур

Выбор материала зависит от условий эксплуатации системы вентиляции. Например, если система будет работать в условиях высоких температур, лучше выбрать металлический тройник.

3. Определите размер тройника

Размер тройника должен соответствовать диаметру воздуховодов, используемых в вашей системе вентиляции. Неправильный размер может привести к ограничению воздушного потока или его неравномерному распределению.

Для определения размера тройника необходимо измерить диаметр воздуховодов и подобрать тройник, который соответствует этим размерам. Стоит обратить внимание на то, что тройники могут иметь разные углы разделения (например, 90°, 45°, 30°), что также влияет на эффективность системы.

4. Учитывайте условия эксплуатации

При выборе тройника важно учитывать условия, в которых он будет эксплуатироваться. Например:

• Температура воздуха: Если воздух в системе вентиляции имеет высокую температуру, тройник должен быть устойчивым к нагреву.
• Влажность: Высокая влажность может требовать использования материалов, устойчивых к коррозии.
• Шум: Если система вентиляции находится в жилом помещении, стоит выбрать тройник, который минимизирует шум.

5. Проверьте герметичность и надежность

Герметичность и надежность тройника являются ключевыми факторами, обеспечивающими эффективность системы вентиляции. Обратный клапан должен надежно закрываться и не пропускать воздух в обратном направлении.

При выборе тройника стоит обратить внимание на качество уплотнений и механизма клапана. Также важно проверить, соответствует ли тройник стандартам и нормам, установленным для систем вентиляции.

Советы по установке вентиляционного тройника

Установка вентиляционного тройника с обратным клапаном требует внимания к деталям. Вот несколько советов, которые помогут вам правильно установить тройник:

1. Определите место установки: Тройник должен устанавливаться в месте, где требуется разделение или объединние воздушных потоков. Обычно это основная магистраль вентиляции.
2. Соблюдайте правила подключения: Тройник должен подключаться к воздуховодам в соответствии с его конструкцией. Неправильное подключение может нарушить работу системы.
3. Используйте герметики: Для обеспечения герметичности соединений используйте специальные герметики или уплотнительные материалы.
4. Проверьте работу системы: После установки тройника проверьте работу системы вентиляции, чтобы убедиться, что воздушный поток распределяется корректно и отсутствуют утечки.

Выбор вентиляционного тройника с обратным клапаном – это важный шаг в создании эффективной системы вентиляции. Учитывая такие факторы, как тип системы, материал, размер, условия эксплуатации и надежность, вы сможете подобрать тройник, который обеспечит оптимальную работу вентиляции в вашем помещении. Не забудьте также правильно установить тройник, чтобы избежать проблем с воздушным потоком и герметичностью системы.

Связанные вопросы и ответы:

Для чего предназначен вентиляционный тройник с обратным клапаном

Установка клапана необходима для предотвращения образования обратной тяги в вентиляционных воздуховодах.

Технология монтажа зависит от типа прибора. Предусмотрена установка обратного клапана на вентиляцию методом вставки в воздуховод, креплением на отверстие вентиляционного канала или в паре с тройником.

В этой статье подробно рассмотрим этапы монтажа и варианты изготовления вентиляционного узла своими руками. Сделаем обзор разновидностей и рейтинга популярных моделей. Рассмотрим принцип работы, плюсы и минусы клапана, санитарные нормы вентиляции.

Воздушный, обратный, антивозвратный клапан для вытяжки, это один и тот же технический узел под разными названиями, предназначенный для установки в вытяжной канал во избежание образования обратной тяги.

Элемент вентиляции устанавливают на кухне, в отдельной ванной комнате и туалете, совмещенном санузле. Если вытяжка из специфических комнат организована по одному каналу, на магистральном воздуховоде ставят промежуточные воздушные клапаны для предотвращения проникновения неприятного запаха из одного помещения в другое.

Бытовые вытяжные зонты производители иногда комплектуют антивозвратным устройством, установленным после вентилятора.

Однако в вентиляционную сеть кухни врезают еще один тройник с обратным клапаном для вытяжки в качестве дополнительного элемента.

Заслонка узла закрыта, когда вентилятор зонта работает над варочной плитой. После выключения мотора принудительное отведение грязного воздуха через вытяжной зонт прекращается.

В работу вступает дополнительный вентиляционный обратный клапан для естественной вентиляции, который через открывающуюся заслонку пропускает свободно циркулирующие воздушные потоки. Однако воздухообмен выполняется при условии поступления в кухню приточного воздуха.

Для каждой комнаты в квартире и частном доме установлены санитарные нормы вентиляции. Табличные значения имеются в свободном доступе, поэтому рассмотрим в качестве примера основные данные:

• раздельная ванная комната или душевая и туалет – 25 м³/час;
• кухня с газовой плитой – 90 м³/час;
• кухня с электроплитой – 60 м³/час;
• хозяйственные комнаты – 25 м³/час;
• жилые комнаты – 30 м³/час на 1 человека.

Работа антивозвратного узла незаметна, но установка обратного клапана на вентиляцию нужна именно для поддержания санитарных норм в помещениях разного целевого назначения.

Устройство, принцип действия обратного воздушного клапана

Антивозвратный вентиляционный узел состоит из корпуса с шибером. Роль заслонки исполняет мембрана, лепестки в виде жалюзи, круглый пятак цельной или раздельной конструкции из двух половинок.

Независимо от вида, все приборы обратной тяги работают по одному принципу:

• Когда грязный воздух принудительной или естественной тягой отводится из помещения на улицу, заслонка открыта.
• После прекращения отведения воздуха из помещения заслонка закрывается. Шибер плотно прилегает к посадочному гнезду на корпусе. Обратные потоки воздуха через закрытую заслонку не способны проникнуть в помещение.

Полезность установки вытяжки с клапаном обратной тяги ощутима, когда к одному каналу подключены вентиляционные воздуховоды соседних комнат.

Если, к примеру, на кухне выключен вытяжной вентилятор, принудительно отводимый грязный воздух с неприятными запахами не попадет в помещение из туалета или ванной.

Плюсы и минусы установки воздушного клапана

Установка на вытяжку антивозвратного узла – необходимая мера для правильной работы вентиляции. Независимо от конструкции, прибор обратной тяги имеет следующие плюсы:

• предотвращает образование обратной тяги, проникновение по общему воздуховоду грязного воздуха из одной комнаты в другое соседнее помещение;
• бесшумно работает, не создает дискомфорт находящимся в помещении людям;
• не требует сложного обслуживания, замены расходных материалов из-за их отсутствия как в примере с угольным фильтром вытяжки;
• Минус установки вентиляционного узла обратной тяги проявляется только в некачественном его исполнении.

У дешевых пластиковых моделей способны самопроизвольно выпадать заслонки. Проблема решается простой доработкой конструкции своими руками или покупкой качественной модели.

Какие преимущества использования вентиляционного тройника с обратным клапаном

Клапаны обратного типа для монтажа в вентиляционных шахтах бывают нескольких разновидностей:

1. Одностворчатые. Заслонка легко вращается вокруг своей оси из-за натиска потоков воздуха. Перекрытие канала происходит за счет того, что клапан занимает вертикальное положение под собственным весом. Для этого на одной из сторон клапана прикрепляется противовес либо же его немного смещают относительно своей оси. Такие клапаны пригодятся для систем с естественной вентиляцией. При монтаже обратного клапана важно устанавливать элемент строго вертикально или горизонтально, иначе заслонка не сможет перекрывать воздуховод полностью.
2. Двустворчатые. Такие клапаны еще называют «бабочкой», поскольку заслонок в конструкции предусмотрено две. Они закрываются в случае проникновения воздуха снаружи. Если нет движения потоков, нет давления на пластинки, то они открываются за счет установленной пружины. Такие заслонки производят из пластика или металла. Их можно устанавливать в вентиляционные шахты под любым углом. Для систем естественной вентиляции двустворчатые клапаны не подходят, поскольку им не хватит давления для открывания шторок. Их монтирую только в системах принудительной вентиляции. Есть модели с регуляторами степени открывания.
3. В виде мембраны. Такие заслонки необходимы для шахт с естественной вентиляцией, поскольку для изменения положения мембраны достаточно слабого давления воздуха. Если давление на нее будет большим, вытяжка будет слишком мощная, со значительной обратной тягой, то элемент деформируется. Чтобы это предотвратить, в конструкции для армирования предусматривают ребра жесткости. Мембранный клапан подойдет для кухни квартиры в обычном многоэтажном доме.
4. В виде жалюзи. Их принцип действия базируется на силе гравитации. Когда нет движения воздуха, лепестки занимают вертикальное положение, они перекрывают канал обратной тяги. Жалюзи делают небольшого размера, чтобы они легко открывались и закрывались. Клапаны такого вида подойдут, если вентиляционная шахта выходит на улицу, в ней предусмотрена принудительная вытяжка. Устройства изготавливают преимущественно из металла, чтобы они были устойчивы к температурным колебаниям. Их недостатком является более существенная масса по сравнению с изделиями из пластика, возможность появления коррозии со временем.

Как правильно установить вентиляционный тройник с обратным клапаном

Если вентиляционный канал изготовлен самостоятельно, то сложно дать общие рекомендации по установке обратного клапана, так как его монтаж зависит от материала и геометрии воздуховодов.

Но сейчас обычно для создания вентиляции применяют стандартные решения прямоугольной или круглой формы. В этом случае нет проблем с внедрением в систему дополнительного элемента, так как правильно поставить обратный клапан на канал возле вытяжки можно способом, стандартным для всех деталей конструкции.

Иногда вытяжки и вентиляторы сразу укомплектованы клапаном. В этом случае устройство уже защищено от проникновения воздуха из вентиляционного канала

Крепить фасонный элемент с обратным клапаном нужно в месте, обеспечивающим удобный к нему доступ. Закрывающий механизм может потерять герметичность, тогда его необходимо будет очистить от налипшей пыли и грязи. А для этого его нужно будет снять.

Стыки между тройником или отрезком с обратным клапаном и другими элементами канала промазывают силиконовым герметиком (для пластиковых коробов) или обматывают алюминиевым скотчем (для металлических конструкций).

Применение сильноклеящих веществ нежелательно, так как это затруднит разбор конструкции для проведения профилактических работ или изменения конфигурации вентиляционной системы.

Обратный клапан не обязательно внедрять в канальную вентиляцию. Показанным на рисунке способом тоже можно обеспечить правильное функционирование естественного воздухообмена

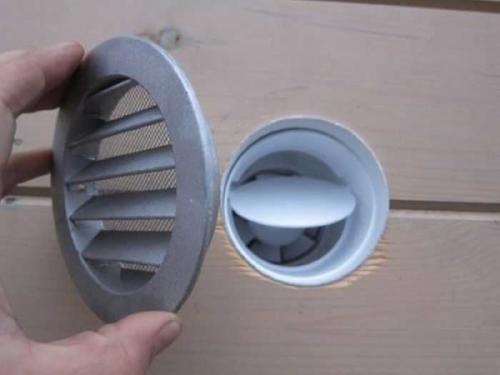

Монтаж решетки на вентиляционную шахту производят при помощи саморезов. Вариант с жидкими гвоздями менее предпочтителен по причине возникновения сложностей при снятии этого элемента.

Особое внимание нужно уделить уплотнению стыков поролоном или резиной, иначе смысла в установке решетки с обратным клапаном будет мало.

Как выбрать размер вентиляционного тройника с обратным клапаном для конкретной системы вентиляции

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов . Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

• Ручные . Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.

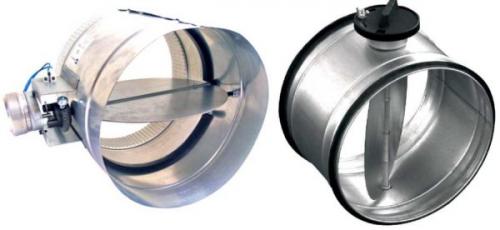

• С электроприводом . Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
• Механические . Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

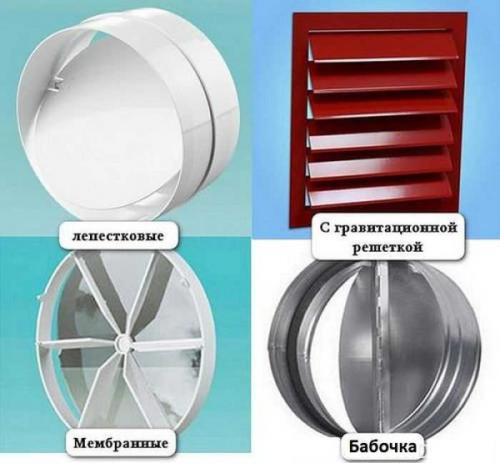

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

• С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.



  Виды заслонок на обратном клапане для вентиляции

• С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.

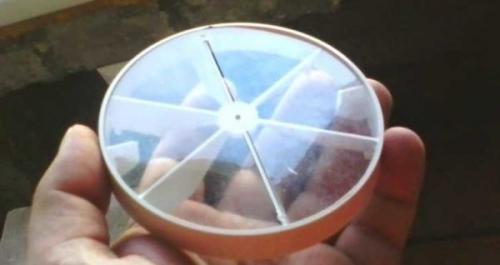

• Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.



Какие материалы используются для изготовления вентиляционных тройников с обратным клапаном

Вентиляционные клапаны для естественной вентиляции можно разделить на две основные категории: обратные клапаны и клапаны для вентиляционных каналов и шахт. Рассмотрим особенности каждого типа.

Вентиляционные клапаны для вытяжки: принципы работы, виды и материалы изготовления

Обратные вентиляционные клапаны устанавливаются непосредственно на вытяжное отверстие и работают по принципу односторонней проходимости воздуха. Они оснащены подвижными створками или мембраной, которые открываются под напором воздуха, идущего из помещения, и закрываются под действием собственного веса или пружины при прекращении тяги.

Обратные клапаны изготавливаются из различных материалов:

• Пластиковые клапаны - легкие, недорогие, устойчивые к коррозии и простые в монтаже. Подходят для помещений с нормальным уровнем влажности.
• Металлические клапаны - прочные, долговечные, стойкие к высоким температурам. Оптимальны для установки в банях, саунах, производственных кухнях.
• Комбинированные клапаны - состоят из металлического корпуса и пластиковых створок. Сочетают преимущества обоих материалов.

По конструкции обратные клапаны делятся на створчатые (бабочка, флюгер, жалюзи) и мембранные. Створчатые более надежны и долговечны, а мембранные отличаются меньшим сопротивлением воздушному потоку.

Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Обратные вентиляционные клапаны для естественной вентиляции: особенности функционирования и преимущества использования

Обратные клапаны для естественной вентиляции работают без электричества и не требуют специального обслуживания. Они защищают от проникновения запахов, холодного воздуха, пыли и насекомых с улицы или из соседних помещений через вентканалы.

Использование обратных клапанов на кухне имеет ряд преимуществ:

• Предотвращение распространения кухонных запахов
• Защита от сквозняков и backdraft'а
• Улучшение тяги в вентканалах за счет открытия клапана только в одном направлении
• Препятствование проникновению насекомых и грызунов через вентиляцию
• Снижение уровня уличного шума

При выборе обратного клапана важно учитывать его размер, материал, конструкцию и предполагаемые условия эксплуатации. Для оптимальной работы диаметр клапана должен соответствовать диаметру вентиляционного отверстия.

Клапаны для естественной вентиляции в вентиляционных шахтах и каналах: специфика применения

В многоквартирных домах вытяжка с кухни часто осуществляется через общедомовые вентиляционные каналы и шахты. Для регулирования тяги и предотвращения backdraft'а на входе в такие каналы устанавливаются специальные клапаны.

Наиболее распространены следующие типы клапанов для вентшахт и каналов:

• Дроссель-клапаны - позволяют регулировать проходное сечение воздуховода и интенсивность вытяжки. Могут иметь ручной или автоматический привод.
• Огнезадерживающие клапаны - препятствуют распространению огня и дыма по вентиляционным каналам в случае пожара.
• Зонные клапаны (шиберы) - предназначены для перекрытия отдельных участков разветвленных вентканалов.
• Обратные клапаны для вентшахт - устанавливаются на входе в вертикальный участок шахты и защищают от backdraft'а. Имеют более прочную конструкцию по сравнению с обычными обратными клапанами.

Клапаны для вентиляционных каналов и шахт могут монтироваться как в сам канал, так и на стену или потолок перед входом в него. Выбор конкретной модели зависит от конфигурации и размеров вентсистемы, а также от требований пожарной безопасности и санитарных норм.
