После монтажа и обвязки ЭВН заполняется: открывают холодный стояк и горячий смеситель. Напора в трубе хватает для отодвигания обратного затвора, поток пройдет свободно в емкость, воздух вытесняется, выходит из открытого смесителя, после появления воды из точки разбора – бак полный.

В полном баке количество атмосфер примерно равное или чуть выше «подпирающей» его величины водопроводного. Если нет защиты от обратной течи и при закрытых кранах, горячая жидкость найдет выход через тот же вход – в холодный кран, бачок унитаза.

Напор в водопроводе МКД нередко понижается (аварии, ремонт, плановые работы). Без обратного крана бак опорожнится и нужно будет снова ждать нагрева. Причин для автоотключения ТЭНа нет, электричество тратится впустую, а при прекращении подачи и при несрабатывании защиты от «сухой» работы нагреватель перегреется и перегорит.

Работающий бойлер, это баланс допустимых температур и нагрузок, его поддержание обязательное. Есть определенный запас емкости на количество мПа, что указывается в инструкции.

Клапан сброса давления нужен для снижения натиска в баке, обеспечения динамического равновесия. При приближении количества мПа к критической отметке пружина сжимается, в дренажный патрубок происходит сброс избыточного давления воды.

Не только нельзя, но и опасно ограничиваться одним обратным затвором, нужен узел, совмещающий его и подрывник, иначе бак превратится в подобие бомбы. Вода при +90° C расширяется на 3%, и так по возрастающей.

Термостат останавливает нагрев, но может дать сбой. Выхода для увеличивающегося натиска нет – смесители перекрыты, а с другой стороны обратный узел закрыл возвратный путь.

В замкнутом пространстве температура резко достигается выше +150° С, параллельно увеличивается разрывная сила до 4 – 8 бар и выше. Рост мПа приведет к чрезмерному расширению стенок и сколам эмали. Но опасность в другом: большое давление повышает точку кипения, но одновременно температура растет.

Достаточно маленькой трещинки или открытия смесителя – резкое падение мПа приведет к понижению отметки кипения к стандартным +100° C, но жидкость нагрета больше (+150° C и выше) – произойдет мгновенное вскипание сразу всего объема в 50, 80, 100 л с образованием пара, последует сильнейший взрыв.

Таблица зависимости точки закипания от количества атмосфер в замкнутых пространствах, чем она выше, тем сильнее взрыв при разгерметизации:

С другой стороны, подключение без обратного клапана не желательное, но допустимое в крайнем случае и безопаснее – риска разрыва нет, а при понижении/повышении мПа вода просто будет уходить назад в магистраль.

Связанные вопросы и ответы:

Что такое кран с обратным клапаном для водонагревателя

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

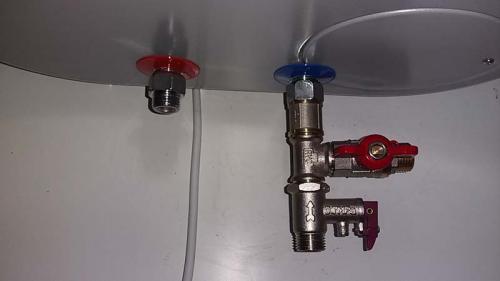

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает кран с обратным клапаном для водонагревателя

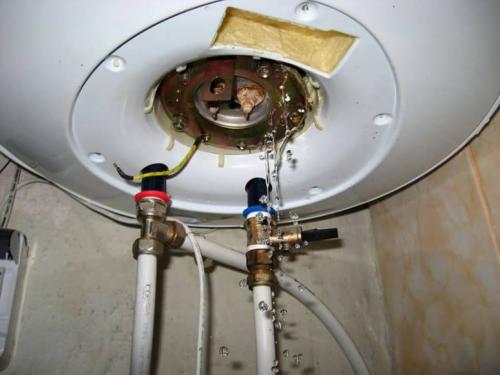

Почему капает вода из предохранительного клапана водонагревателя?

На входе накопительного водонагревателя устанавливается предохранительный или обратный клапан.

При нагреве воды происходит постепенный рост температуры.

Вода при нагревании расширяется, в результате чего растет давления в водонагревателе!

Если значение давления не превышает допустимого, предохранительный клапан водонагревателя остается закрытым. Когда давление достигает критической отметки, клапан открывается и через него вытекает излишек воды, избыточное давление сбрасывается. После понижения давления клапан снова закрывается.

Вода из предохранительного клапана может капать, если давление в водонагревателе превышает допустимый уровень.

Небольшой слив воды из предохранительного клапана является нормальным явлением!

Повышение давления в водонагревателе может быть вызвано несколькими причинами:

• Повышенным давлением в водопроводной сети.
• Неправильной работой регулятора давления.
• Засорением трубопроводов или фильтров.

Однако, возможны и другие причины, почему капает вода из предохранительного клапана.

Например, вода может капать из предохранительного клапана по причине перегрева воды в бойлере!

Перегрев может возникнуть, если не работает термостат или если значение температуры воды в баке настроено неправильно.

Вода из клапана может капать по причине его неисправности. Может потребоваться замена или ремонт клапана.

Чтобы предотвратить капание воды из предохранительного клапана:

• Регулярно проверяйте и регулируйте давление в водонагревателе.
• Проверьте работу термостата и настройте его на оптимальную температуру.
• Регулярно чистите трубопроводы и фильтры.

Наличие предохранительного клапана является обязательным для эксплуатации накопительных водонагревателей!

Это предусмотрено руководством по эксплуатации водонагревателей.

Руководства по эксплуатации также содержат подробное описание установки клапана.

Клапан предохраняет возможное повреждение бака водонагревателя избыточным давлением. Вода, находящаяся в баке водонагревателя, нагревается, образуется пар и повышается давление в баке. Предохранительный клапан позволяет выпускать избыточное давление.

При выборе водонагревателя следует обратить внимание на наличие и характеристики предохранительного клапана, чтобы быть уверенным в его надежности и соответствии требованиям системы водоснабжения!

Функции клапана

Главными функциями предохранительного клапана являются:

Снижение давления. Когда давление воды достигает максимального допустимого уровня, предохранительный клапан срабатывает и снижает давление в системе.

Безопасность. Работа предохранительного клапана обеспечивает безопасность водонагревателя и его пользователей.

Предотвращение повреждений. Когда давление в системе превышает допустимые значения, это может привести к повреждению бака водонагревателя.

Компенсация гидроударов также является важной функцией предохранительного клапана. Хотя это явление не часто встречается в системе водоснабжения, оно может серьезно повредить бак бойлера.

Если работоспособность предохранительного клапана нарушена, то рост давления спровоцирует деформацию и разрыв бака!

Какие преимущества есть у кранчика с обратным клапаном для водонагревателя

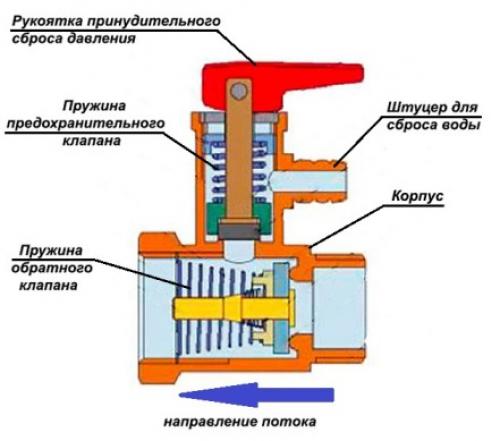

Предохранительный клапан для водонагревателя помимо основной конструкции состоит еще из нескольких элементов. Они располагаются в корпусе из латуни или никеля. В большинстве случаев устройство выглядит как перевернутая буква Т. К дну бака на водонагреватель крепится обратный клапан , способный предотвратить вытекание жидкости из резервуара, при падении давления в трубах.
