Подробная инструкция по монтажу гаражных секционных ворот с пружинами растяжения RSD01.

• Часть 1. Монтаж панелей и направляющих (текущая инструкция)
• Часть 2. Монтаж пружины растяжения
• Часть 3. Врезной монтаж.

Монтаж панелей и направляющих

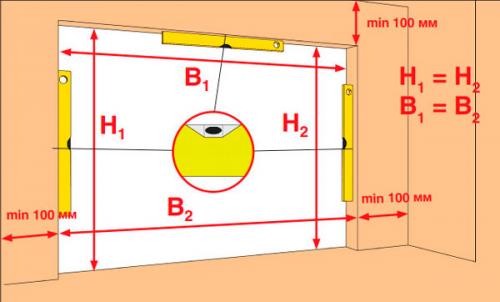

При накладном монтаже направляющие устанавливаются изнутри гаража на притолоку и пристенки. Размер притолоки должен быть не менее 100 мм. В случае установки привода минимальная притолока должна быть не менее 140 мм. Размер пристенков - не менее 100 мм.

Требования к установке

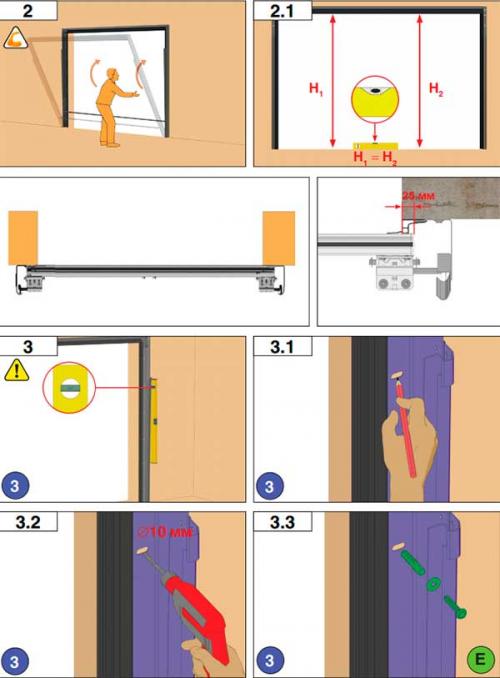

• Вертикальные направляющие должны устанавливаться строго вертикально, что проверяется строительным уровнем.

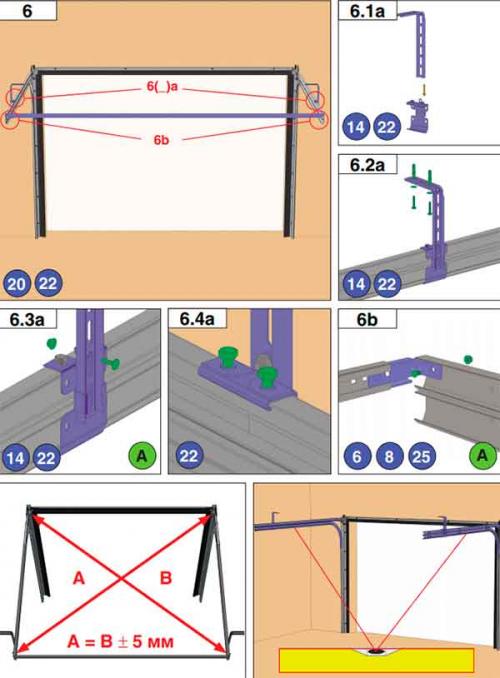

• Диагонали горизонтальных направляющих должны быть равны (допустимое отклонение составляет ±5 мм).
• В случае неровной поверхности пола необходимо выровнять вертикальные направляющие по горизонтали, подкладывая деревянный брусок под угловую стойку.
• Соединение узлов конструкции должно осуществляться строго в соответствии с инструкцией.
Боковые стыки панели должны быть строго на одной линии, зазоры не допускаются.
• Регулировка натяжения пружин осуществляется путем перемещения нижнего окончания пружины относительно отверстий натяжения пружины.
• Способы крепления к стене:
а) если материал стен обладает высокой прочностью (полнотелый кирпич, бетон с высокой прочностью сжатия, металлический швеллер), то крепление основных несущих элементов
можно осуществлять напрямую к ним;
б) если материал стен обладает низкой прочностью (пустотелый кирпич, газосиликатный блок, бетоны с низкой прочностью на сжатие, дерево, и т. д.), то необходимо предварительно установить стальной профиль по периметру проема.
• Перед началом монтажа проверьте состав изделия в соответствии со спецификацией, входящей в комплект.

Необходимые инструменты для монтажа

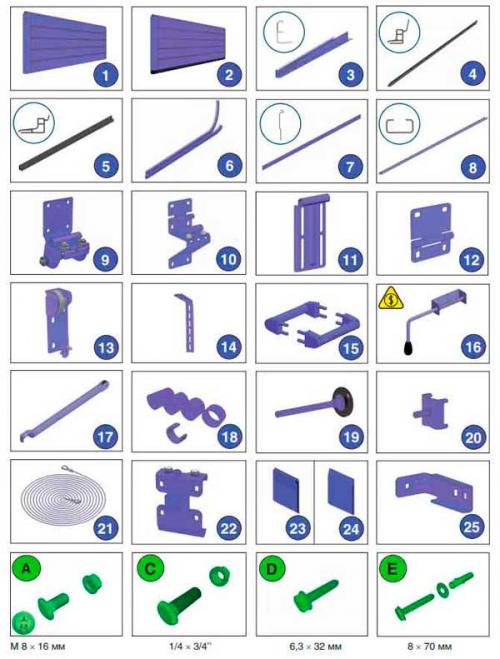

Комплектация секционных ворот RSD01

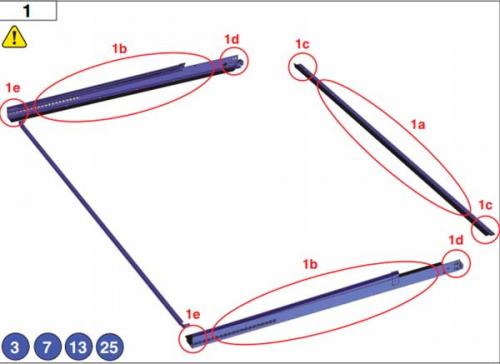

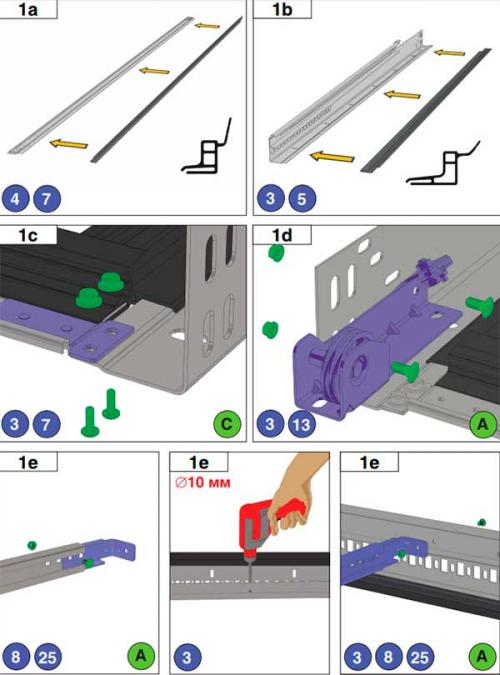

Монтаж ворот

Смотреть дальше: Часть 2. Монтаж пружины растяжения.

Установка секционных ворот алютех. Как правильно установить ворота?

Монтаж секционных ворот – это процесс, осуществлять который следует пошагово. И первое, что предстоит сделать – это подготовить соответствующие инструменты:

• Молоток;
• Плоскогубцы;
• Уровень и рулетка;
• Дрель с набором сверл разного диаметра.

При этом не следует забывать и о правилах техники безопасности, призванных сохранить жизнь и здоровье мастера! В процессе работы непременно должны использоваться защитные очки, плотные прорезиненные перчатки и каска для защиты головы.

Подготовка дверного проема

Для того чтобы вмонтированные ворота эксплуатировались не один год, особое внимание следует уделить именно процессу подготовки дверного проема.

Высота гаражного проема – произвольное значение, однако правильность выбранных габаритов специалисты рекомендуют проверять очень простым методом: к фактической высоте ворот прибавляется еще 50 см, используемых в дальнейшем под притолоку. В случае если устанавливаемые ворота оснащены электрическим приводом, это значение автоматически следует увеличить еще на 50 см.

Притолока – это одна из ключевых частей конструкции, на которую в дальнейшем будут крепиться ворота. Именно поэтому она должна выполняться из прочных материалов, способных выдержать нагрузку. Оптимальный вариант – деревянные брусья или металлические листы. От популярного ныне гипсокартона целесообразнее будет отказаться, ввиду его хрупкости.

Возможный вариант выполнения притолоки

Гораздо меньшая нагрузка приходится на заплечики, однако и их следует изготавливать из прочного материала для последующего закрепления направляющих.
После того как будут завершены работы по монтажу, гаражный проём следует оштукатурить и выровнять в местах стыков. Таким образом существенно увеличится теплоизоляция помещения, а также плотность прилегания конструкций друг к другу.

Процесс монтажа ворот

Приступая к монтажу панелей секционных ворот Алютех, следует помнить, что это достаточно дорогой материал, обращаться с которым нужно очень бережно.

Перед установкой обязательно нужно нанести разметку на предполагаемые места креплений конструкции и направляющих. Все замеры должны быть выполнены с точностью до миллиметра, ведь перекосы в воротах такого рода просто недопустимы!

В случае если на поверхности притолоки остались незначительные неровности, их можно компенсировать с помощью металлических прокладок разной толщины. Эти прокладки подкладываются под саморезы, с помощью которых крепится вся система.

Однако прежде чем приступать к монтажу деталей, важно тщательно изучить инструкцию, поставляемую производителем. В ней могут быть указаны специфические детали, применимые исключительно для конкретной модели.

После этого можно приступать к установке крепежного механизма, а также механизма для подъема ворот. Если здесь наметится хотя бы незначительный перекос, система наверняка в скором времени даст сбой. Именно поэтому даже на идеально ровной поверхности следует постоянно совершать проверку уровнем.

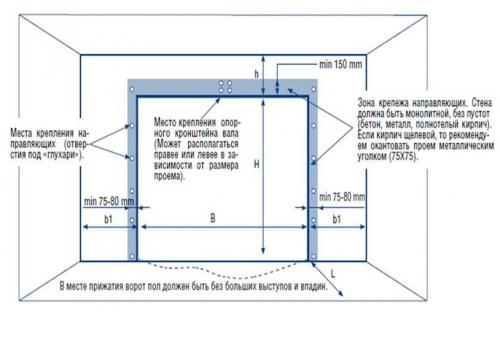

Предполагаемые места крепления

Следующий пункт – это установка как горизонтальных, так и вертикальных направляющих, а также соединительного элемента – так называемой С-планки.

Последний этап – это непосредственный монтаж полотна на предварительно вкрученные кронштейны. В своем большинстве этот элемент поставляется уже в собранном виде, однако если панели пришли к заказчику в разрозненном виде, их можно быстро скрепить, соединяя кронштейны роликов и петли.

Начинать сборку рекомендуется с нижней части полотна.
Выполнять непосредственный монтаж целесообразнее будет в паре с кем-либо, для того чтобы избежать перекоса полотна. Ознаменует же окончание работ установка ограничителя хода и потолочного электропривода. Далее работоспособность системы необходимо проверить вручную и только после этого переходить к полноценной эксплуатации ворот.

Установка ворот дорхан с электроприводом. Монтаж секционных ворот

• Работа выполняется на ровной поверхности проемов. Поэтому предварительно проверяются вертикальные направляющие на поверхности пола. Для этого профиль ложится на него, а потом с помощью строительного уровня его горизонтальность измеряется.

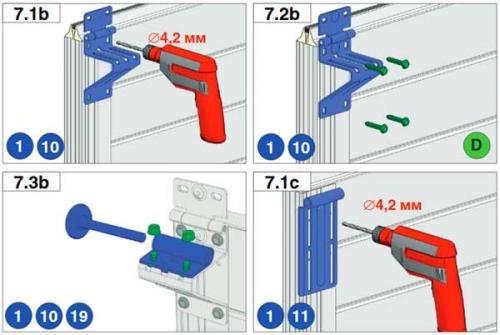

• Затем происходит подготовка панелей. Здесь верхние опоры ролика нужно установить на верхнюю панель при помощи саморезов. На средней панели ставятся опоры боковые относительно просверленных отверстий. Кроме того, происходит установка внутренних петель.
• Отверстия в нижней части петли, должны соответствовать отверстиям в панели, сделанные на производстве.

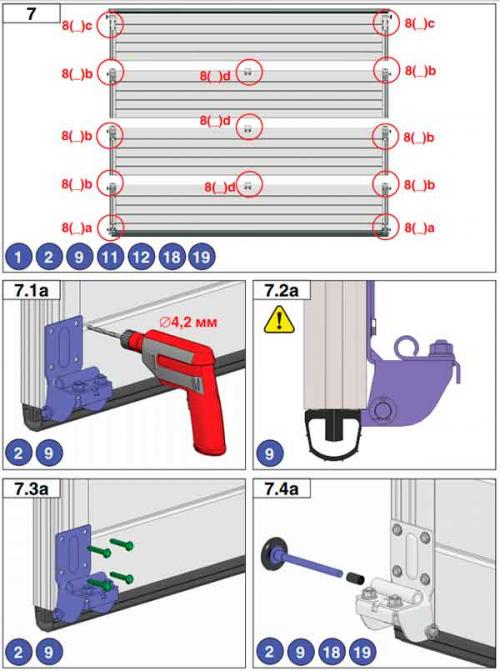

• В нижней панели устанавливаются внутренние петли, опоры боковые и нижние угловые кронштейны.
• Установка всей комплектации выполняется по отверстиям, заранее выполненным на производстве. Это сокращает время монтажа секционных ворот.
• Прежде чем ставить направляющие следует поставить нижнюю панель так, чтобы ее края заходили равномерно за проемы по обеим сторонам.
• Дальше выполняется сборка направляющих и их установка. Для этого крепятся стойки по боковым проемам, а потом скрепляются вертикальные и горизонтальные направляющие между собой болтами, гайками и специальной пластиной.
• Ставится опорный кронштейн по отверстиям угловой стойки. После чего крепится ко всей конструкции, а также к стене саморезами по металлу.
• Трос разрезается на две половины. Потом каждый конец его скрепляется с петлей в нижней панели по обе стороны ворот.
