Настройка реле времени для уличного освещения. Какие функции имеет реле уличного освещения?

Настройка реле времени для уличного освещения. Какие функции имеет реле уличного освещения?

Сегодня можно найти множество моделей световых реле. Отличаются они страной, фирмой производителя, функциями, да и конструкцией. Например, датчик может находиться в корпусе (для наружного использования) либо быть выносным, тогда он преимущественно устанавливается в помещении. В зависимости от того, используется прибор внутри здания или предназначен для уличного освещения, он имеет различное наружное исполнение. Так, первые крепятся в электрическом щитке, а последние располагаются в надежном герметичном корпусе и предназначены для монтажа на улице.

Световое реле для уличного освещения

Наиболее простые устройства состоят из фотоэлемента с реле и срабатывают, ориентируясь на степень освещенности. Но со временем эта конструкция была усовершенствована, и сегодня наибольшим спросом пользуются световые реле с датчиком движения. Такие приборы работают не только в ночное время (порог устанавливаете сами), но и реагируют на перемещение. То есть, с наступлением темноты свет будет включаться, если рядом будет какое-то движение. Днем устройство отключается полностью.

Если вы приобретете для уличного освещения еще и реле времени, тогда появится возможность настраивать точное расписание работы светильников. Например, вы возвращаетесь с работы в 21.00. Задайте в настройках время с 20.00–23.00 и весь этот период во дворе будет светло, а потом освещение отключится автоматически.

Реле времени

А вот приборы, совмещающие в себе все три функции – счетчик времени, датчик движения и фотоэлемент – позволят комбинировать настройки. Самыми последними разработками в этой области можно считать фотореле для уличного освещения с функцией программирования. В этом случае устанавливается любая программа управления. Например, компьютер может откорректировать настройки в зависимости от сезона.

Настройка реле времени с алиэкспресс. OKtimer CN101 — обзор и настройка электронного таймера.

Таймер OKtimer CN101 я покупал для управления включением и выключением светильника в аквариуме. Покупал товар здесь – перейти в магазин . Товар пришел довольно быстро, трек отслеживался.

В данном реле у нас есть возможность запрограммировать 17 различных программ автоматического включения и выключения нагрузки. Так как реле недельное – каждая программа будет выполнятся с периодичностью в неделю. Для каждой программы мы задаем время включения и отключения. Также каждая программа привязывается к определенным дням недели. Возможен выбор не только отдельных дней недели, но и выбор из нескольких предустановленных значений:

1. отдельно каждый день
2. вся неделя
3. вся неделя кроме воскресенья
4. с понедельника по пятницу (рабочие дни).
5. суббота и воскресенье (выходные).
6. понедельник, среда, пятница
7. вторник, четверг, суббота
8. понедельник, вторник, среда
9. четверг, пятница, суббота

На экране таймера мы видим:

• время
• текущий режим работы — «auto»
• в верхней части дисплея – день недели. Дни недели отображаются сокращенно: «MO» – понедельник, «TU» – вторник, «WE» – среда, «TH» – четверг, «FR» – пятница, «SA» – суббота, «SU» – воскресенье.

Кнопка «Manual» позволяет переключать OKtimer CN101 между тремя различными состояниями:

• включить основной режим таймера – авто. На дисплее отображается — auto. Таймер выполняет программы.
• вручную замкнуть реле. При замкнутом реле загорается красный индикатор, и на дисплее горит светящаяся лампочка.
• разомкнуть реле. На дисплее видно перечеркнутую лампочку и индикатор не горит

При замкнутом реле горит красный индикатор на лицевой панели прибора.

Подключение реле.

Перед началом настройки устройства сделаем сброс. Для полного сброса нам достаточно нажать на кнопку «С».

Сначала нам необходимо установить текущий день недели и время. Для этого нажмите и удерживайте кнопку с обозначением часов. Нажатием кнопки «D+» выберете текущий день недели. Затем кнопками «H+» (часы) и«M+» (минуты) установите правильное время.

Программирование включения и выключения реле.

Для входа в режим программирования реле нужно нажать кнопку «P». После её нажатия на экране появится надпись 1 ON. Она означает, что сейчас мы будем настраивать время включения первой программы.

Кнопкой «D+ настраиваем дни когда действует программа, а кнопками «H+» и «M+» время. Затем снова нажимаем снова на кнопку «P». После её нажатия на экране появится надпись 1OFF. Мы перешли в настройки выключения первой программы.

Аналогично настраиваем время отключения программы. При следующем нажатии на кнопку «P», мы увидим на дисплее надпись 2 ON.

Так будет продолжатся до 17, а затем Вы выйдите из режима программирования. При необходимости настаиваем нужные программы. Для быстрого выхода из режима программирования нужно нажать на кнопку с часами. Для того, чтобы удалить отдельную программу, нужно зайти в режим программирования, выбрать программу и нажать на кнопку «C/R»

Вывод и технические характеристики:

Плюсами данного таймера являются: качество исполнения, хорошая функциональность, небольшие габариты, встроенный аккумулятор (сохранение настроек таймера при пропадании напряжения), простая настройка и низкая стоимость.

Технические характеристики таймера:

Номинальное рабочее напряжение: AC 220-240 В, 50/60Hz
Количество каналов: 1
Максимальная нагрузка: 16 А, 3500 Вт
Минимальное Время Переключения: 1 минута
Диапазон времени: 1 минута -168 часов
Количество программ: 17
Рабочая температура: от – 10 °С до +40 °С
Влажность: 35-85% RH
Крепление: накладной
Габаритные размеры: 60х60х32

Комплект поставки:
Таймер ― 1 шт.
Инструкция по эксплуатации ― 1 шт.

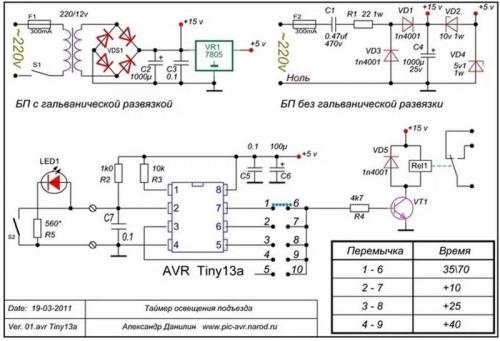

Реле времени подключение. Область применения устройств

Таймеры используются во многих устройствах, окружающих современного человека. Зачастую, в жизни, требуется автоматизация циклов запуска и остановки различного оборудования.

Схема подключения реле времени настолько проста, что позволяет применять такой контроллер работы в широком спектре бытовой и производственной аппаратуры, запуская или выключая оборудование через определенные периоды. Примерами использования служат стиральные машины, микроволновки, станки, светофоры, уличное освещение, системы полива и управления отоплением дома.

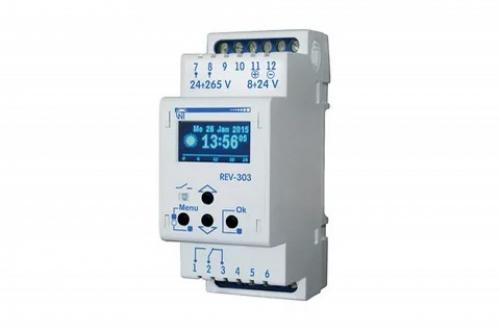

Современное реле времени

Реле времени применяются настолько давно, что даже информации о первом инженере, введшим такие функции в свое оборудование, найти не удалось. Первое упоминание и попытка разделения систем контроля времени работы по принципу действия была предпринята в 1958 году, в книге В. Большова «Электронные реле времени».

Показательно, что даже тогда необходимость периодического запуска и отключения оборудования была принято за данность. В книге предлагалось разделить таймеры на часовые, воздушные, электронные и электромагнитные, от вида механизма функционирования.

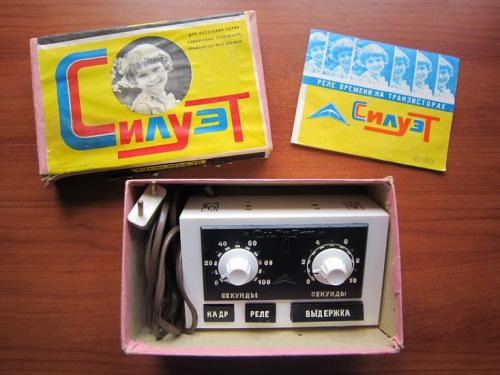

Реле времени, использовавшиеся в СССР

В современной жизни, отключающие и контролирующие питание оборудования таймеры , а это другое название такого прибора , используются повсеместно, как для управления производственными процессами, так и бытовой электроникой.

Особенно важны реле времени в системах «умного дома», в которых они отмеряют временные промежутки и контролируют те или иные процессы. Самый простой пример – автоматический свет в подъездах жилых домов. Датчик, при обнаружении движения дает сигнал на запуск таймера, который зажигает освещение. Если длительный период нет сигнала от сенсора, срабатывает реле времени и свет гаснет.

Как настроить механическое реле времени. Как настроить?

Настроить работу механического таймера розетки довольно просто. Вначале с помощью подвижного крутящегося циферблата выставляем текущее время. Крутить можно только по часовой стрелке, в противном случае можно повредить механизм. На кнопках по кругу циферблата выставляются промежутки времени, в которых должна подаваться энергия на подключенный прибор. Только после этого включаем розетку таймер в сеть, а уже после вставляем в настроенный агрегат вилку прибора.

Программирование электронных коммутаторов более сложный процесс. У каждой модели есть свои особенности настройки, которые можно посмотреть в прилагаемой инструкции. Но для этой разновидности существует однотипный алгоритм настройки.

1. До начала программирования устройства необходимо его включить в сеть, для того чтобы зарядился интегрированный аккумулятор. Время, необходимое для полного заряда, указано в инструкции. Примерный регламент 12-14 часов.
2. Далее необходимо очистить предыдущие настройки таймера. Для этого существует кнопка M Clear. Она и сбрасывает предыдущую программу.
3. Установить текущее время, день недели, и как они будут отображаться.
4. Таймер программируется с помощью встроенной системы сутки/неделя. Настроить можно как включение и отключение прибора, так и целые комбинации в течение суток. Если в какие-то дни режимы похожи, эти дни в настройках можно будет объединить.
5. Для сохранения настроенного режима необходимо нажать на кнопку Time или CLK – на различных аппаратах по-разному – и удержать в течение 5 секунд, пока на дисплее не появится обозначение текущего времени.
6. Далее аппарат вставляют вилку в розетку. Устройство готово к работе. Теперь в розетку-таймер можно подключать необходимый прибор.

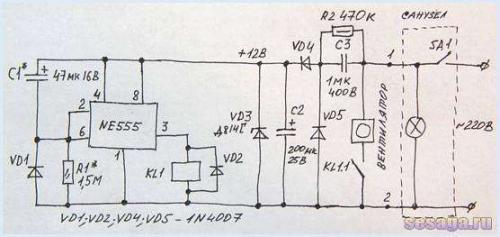

Подключение реле времени к пускателю. Принципиальная схема реле времени с задержкой включения.

Реле времени содержит 12 деталей и состоит из двух частей: узла питания

и узла реле времени .

Узел реле времени собран на интегральном таймере DA1

и реле KL1 . Если узел питания убрать, то узел реле времени можно использовать для включения нагрузки на напряжение питания 12 Вольт, например, включение магнитолы, света или подсветки в салоне автомобиля.

Устройство работает так: при включении выключателя SA1

запускается счетчик таймера DA1 и с этого момента начинается отчет времени задержки, по истечении которого на выходе таймера DA1 формируется сигнал, включающий реле KL1 , которое своими контактами KL1.1 включает вытяжной вентилятор.

• Условные графические и буквенные обозначения реле на электрических схемах

Узел питания собран по бестрансформаторной схеме с гасящим конденсатором С3

. Резистор R2 служит для ускорения процесса разрядки конденсатора С3 при выключении устройства. Напряжение после конденсатора С3 выпрямляется диодами VD4 и VD5 и стабилизируется стабилитроном VD3 . Конденсатором С2 сглаживаются пульсации выходного напряжения, которое составляет 12 Вольт.

На интегральном таймере NE555

(отечественный аналог КР1006ВИ1 ) собран узел задержки включения реле. Узел задержки представляет схему одновибратора , управляемого по цепи питания.

В момент подачи питания таймер DA1

начинает отчет времени, по истечении которого на выходе (вывод №3) формируется положительный импульс выходного напряжения, включающий реле KL1 , которое замыканием своих контактов KL1.1 подает питание на вытяжной вентилятор.

За счет того, что таймер NE555 обеспечивает на выходе ток нагрузки до 200

mA, не пришлось устанавливать транзистор для управления выходным реле KL1 .

Время задержки включения реле задается емкостью электролитического конденсатора С1

и величиной сопротивления резистора R1 . При указных номиналах этих деталей на принципиальной схеме время задержки составляет 70 секунд.

Диод VD1

устраняет влияние возможных выбросов напряжения питания таймера в течение отчета времени задержки, а диод VD2 служит для надежного срабатывания реле KL1 . Время задержки в секундах рассчитывается по формуле: Т = 1,1*R1*C1 .

Реле времени инструкция на русском. Внутреннее устройство

По фотографиям видно, что физически таймер разделён на два функциональных блока, выполненных каждый на своей печатной плате. На одной находится жидкокристаллический экран и контактные площадки для матрицы прорезиненных кнопок. Под ЖК экраном расположена микросхема-капля микроконтроллера управляющей логики. На второй плате расположены элементы коммутации (реле, клеммы, ключи) и простейший блок сетевого питания на гасящем конденсаторе.

Резервное питание таймера выполнено в виде литиевого аккумулятора — таблетки. Предусмотрена простейшая схема его подзарядки при наличии сетевого питания ( практика показала, что полностью разряженный, после примерно суток работы от сети, таймер работал автономно еще примерно неделю и не разрядился ).

Однако следует заметить, что при отсутствии сетевого напряжения, силовая часть прибора будет обесточена и реле управления нагрузкой, как и сама нагрузка, будет выключено. Благодаря наличию резервного питания, таймер лишь какое-то время будет сохранять свои настройки (время и запрограммированные события). Так же в этом режиме остаётся включённым экран и возможность управления таймером.

Контактная группа встроенного реле имеет нормально-разомкнутое состояние, то есть нагрузка по умолчанию отключена. Если, в соответствии с программой, на момент появления напряжения в сети нагрузка должна быть включена, реле её включит. При пропадании сетевого напряжения, соответственно, снова отключит.

По фотографиям видно, что физически таймер разделён на два функциональных блока, выполненных каждый на своей печатной плате.

На одной плате находится жидкокристаллический экран и контактные площадки для матрицы прорезиненных кнопок. Под ЖК экраном расположена микросхема-капля микроконтроллера управляющей логики.

На второй плате расположены элементы коммутации (реле, клеммы, ключи) и простейший блок сетевого питания на гасящем конденсаторе.

Резервное питание таймера выполнено в виде литиевого аккумулятора — таблетки. Предусмотрена простейшая схема его подзарядки при наличии сетевого питания (практика показала, что полностью разряженный, после примерно суток работы от сети, таймер работал автономно еще примерно неделю и не разрядился).

Однако следует заметить, что при отсутствии сетевого напряжения, силовая часть прибора будет обесточена и реле управления нагрузкой, как и сама нагрузка, будет выключено. Благодаря наличию резервного питания, таймер лишь какое-то время будет сохранять свои настройки (время и запрограммированные события). Так же в этом режиме остаётся включённым экран и возможность управления таймером.

Контактная группа встроенного реле имеет нормально-разомкнутое состояние, то есть нагрузка по умолчанию отключена. Если, в соответствии с программой, на момент появления напряжения в сети нагрузка должна быть включена, реле её включит. При пропадании сетевого напряжения, соответственно, снова отключит.

Как подключить реле времени из китая. Реле времени XY-J02

Введение

Приветствую вас, в данной статье мы познакомимся с реле времени XY-J02. Данное реле содержит в себе 3х-разрядный 7и-сегментный индикатор, кнопки управления и небольшой микропроцессор с 7-ю зашитыми в нем режимами работы, что делает данное реле полноценным самостоятельным устройством, для работы которого не требуется микроконтроллер Arduino или аналоги, а так же каких либо программ и знаний в программировании. На базе данного реле можно сделать управление вентиляцией, освещением, отоплением, насосом и кучей других устройств.

В данной статье мы пройдемся по всем его режимам работы, дополнительным настройкам и вариантам подключения.

Технические характеристики

Питание:	6-30В при подключении к клеммной колодке или 5В при подключении к разъему micro USB
Потребляемый ток:	20мА в простое и 50мА при включенном реле
Управляемая нагрузка :	10А 30В постоянного тока или 10A 250В переменного тока
Циклов работы:	не менее 10000 срабатываний
Рабочая температура :	от -40°C до 85°C
Режимов работы:	7
Внешнее управление:	Есть
Размер:	63х38х20мм

Подключение

Подключение питания реле времени осуществляется через клеммы 6.0-30.0V и GND , а так же через разъем Micro USB.

• В случае подключения питания через клеммы 6.0-30.0V и GND входное напряжение может быть от 6 до 30В. Для этого на реле времени установлен управляемый стабилизатор напряжения LM317, который понижает напряжение до 5В.
• В случае подключения питания через разъем Micro USB, реле времени работает напрямую от 5В.

Настройка реле времени осуществляется через кнопки управления ( STOP , SET , UP , DOWN ) и 3х-разрядный 7и-сегментный индикатор.
Нагрузка подключается на клеммы реле ( NO , Com , NC ).
Управляющий сигнал или кнопка подключаются на клеммы ( Trigger и GND_T ).

Режимы работы

Реле времени имеет несколько режимов работы, выбрать из которых можно только один.
Для того чтобы сменить режим, необходимо зажать кнопку SET (Задать) на одну секунду и отпустить, теперь используя кнопки UP (Верх) и DOWN (Вниз) необходимо выбрать один из режимов работы, и подтвердить свой выбор коротким нажатием на кнопку SET .

Список режимов:

• P1.1 (Режим задержки выключения) — В данном режиме реле по умолчание выключено, при подаче логической единицы (от 3 до 24В) на клеммы Trigger и GND_T реле сразу же включается и начинается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
• P1.2 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, отсчет времени сбросится и начнется сначала.
• P1.3 — Аналог режима P1.1 с тем лишь отличием, что если снова подать логическую единицу, реле выключится не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов.
• P-2 (Режим задержки включения / выключения) — В данном режиме реле по умолчанию выключено, при подаче логической единицы таймер отсчитывает время заданное в параметре CL (Задержка включения) после чего включает реле, далее запускается отсчет времени установленный в параметре OP (Задержка выключения), после окончания отсчета, реле — выключается.
• P3.1 (Режим задержки выключения / включения / циклический) — В данном режиме реле по умолчанию выключено, при подаче логической единицы реле включается и таймер отсчитывает время заданное в параметре OP (Задержка выключения) после чего выключает реле, далее запускается отсчет времени установленный в параметре CL (Задержка включения), после окончания отсчета, реле — включается. Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Если во время работы снова подать логическую единицу, реле выключится не дождавшись окончания работы. Данный режим чувствителен к дребезгу контактов.
• P3.2 ( Режим циклический / автоматический ) — Данный режим запускается автоматически при подачи питания на реле времени, при этом реле сразу же включается и начинается отсчёт времени установленный в параметре OP (Задержка выключения) после чего, реле выключается, и начинается отсчет времени установленный в параметре CL (Задержка включения). Все это повторяется указанное в параметре LOP количество раз, если указана бесконечность (—), то реле будет повторять эти действия всегда. Состояние клемм Trigger и GND_T при этом никак не влияет на процесс .
• P4 — Аналог режима P1.2 с тем лишь отличием, что пока сохраняется высокий уровень на клеммах Trigger и GND_T отсчет времени не идет.

Схема подключения механического реле времени. Алгоритмы работы, функциональные диаграммы, условные обозначения

Функциональная схема двухканального реле времени

В современных программируемых устройствах предусматривается сложный алгоритм работы, включающий в себя временные паузы и циклически повторяющиеся интервалы. Различают следующие схемы функционирования реле времени:

• простая задержка момента включения;
• после подачи питания нагрузка подключается, но через заданное программой время напряжение с нее снимается;
• то же что и в предыдущем случае, но отключение происходит с некоторой задержкой.

Еще одна схема предполагает более сложный цикличный режим работы устройства. Для его понимания следует уточнить порядок включения и отключения нагрузки. Он выглядит так:

1. После подачи питание поступает по назначению лишь спустя некоторый временной промежуток.
2. В течение заранее заданного интервала линия остается подключенной к сети.
3. Происходит выключение и выдержка паузы, равной ее длительности при подаче питания.
4. Нагрузка вновь подключается на то же время, что и в первый раз.
5. Последовательность этих действий продолжается вплоть до полного снятия питающего напряжения.

При исследовании алгоритмов срабатывания реле времени и особенностей его применения потребуется ознакомиться с одной из важнейших характеристик прибора, представленной в виде функциональной диаграммы.

Диаграммы срабатывания

Диаграммы работы реле времени

Под этой характеристикой понимаются графические эпюры, описывающие состояние реле времени в различные моменты времени. При знакомстве с ними весь процесс коммутаций представляется в наглядном виде.

Особенно четко различим на диаграммах циклический характер процессов, наблюдаемых при работе устройств по сложному алгоритму. Указанные на них промежутки времени, как правило, задаются самим пользователем. С другой стороны, известны образцы устройств, в которых моменты отключения и подключения нагрузки корректировке не подлежит. Как фиксированный параметр, они обычно указываются в паспорте изделия. Чаще всего – это времязадающие приборы специального назначения, устанавливаемые в защитных цепях промышленных установок.

В каждом отдельном образце реле времени предусматривается сразу несколько алгоритмов работы, выбираемых на усмотрение пользователя. Внешний вид функциональных диаграмм приводится на корпусе изделия, там же можно ознакомиться с расположением его контактов.

Обозначения контактов на схемах

Графическое обозначение контактов

При выборе реле времени важно научиться разбираться не только в функциональных диаграммах срабатывания, но и в схеме расположения его рабочих контактов. Среди них выделяются следующие виды контактных групп:

• одна из них в нерабочем положении всегда разомкнута;
• другая группа контактов в нормальных условиях находится в замкнутом состоянии;
• третья разновидность имеет нейтральное положение.

Для понимания характера срабатывания реле на схемах они обозначаются специальными значками в виде полуовалов, отрезков прямых линий и усеченных параллелей.
