Подъёмные ворота-секционные своими силами. Содержание:

03.04.2023 в 09:37

Подъёмные ворота-секционные своими силами. Содержание:

    Секционные ворота проверенный и надежный вариант ворот для гаража. Они могут оснащаться электрическими приводами, поэтому даже в лютый сибирский мороз не нужно выходить из машины, чтобы поставить ее в гараж. Достаточно нажать кнопку на пульте управления.

    Установка таких ворот требует сноровки и опыта, поэтому приглашайте на замер и установку секционных ворот специалистов, которые знакомы с тонкостями этой процедуры.

    Если вы все – таки решили, что установка секционных гаражных ворот вам по силам, внимательно прочитайте эту статью с рекомендациями.

    У профессиональных монтажников на установку одних ворот уходит около четырех часов, будьте готовы, что у вас этот процесс может занять порядка 6-7 часов.

    Некоторые манипуляции при монтаже, например, установку воротного полотна и регулировку, удобнее делать вдвоем, поэтому найдите себе помощника.

    Выбор материалов для секционных ворот своими руками

    Уже много лет компания «Динал» сотрудничает с минским производителем гаражных ворот «Алютех». Мы рекомендуем эти секционные ворота, потому что они долговечны – ресурс пружин рассчитан на 25 000 циклов. Конструкция устойчива к коррозии, ворота хорошо сохраняют тепло, особенно серия ворот «Prestige» с панелями по 45 мм. У производителя широкая размерная линейка. Более подробно про преимущества секционных ворот вы можете прочитать в нашей статье Секционные ворота для гаража: размеры, цены, виды и особенности .

    Перед заказом удостоверьтесь в правильности проведенного замер. Кроме стандартных показателей-широта, высота проема, вам потребуется измерить высоту перемычки, глубину вхождения помещения, и расстояние от края проема до боковой стены. Эти параметры будут определяющими не только для размера ворот, но и определят способ их монтажа. Подробнее разберем это в следующем разделе статьи.

Источник: https://avtomaticheskie-vorota.aystroika.info/novosti/podyomnye-vorota-sekcionnye-svoimi-silami-samodelnye-sekcionnye-vorota-dlya-garazha

Комплектующие для секционных ворот.

    Комплектующие для секционных ворот.

    ПАРАМЕТРЫ НЕОБХОДИМЫЕ ДЛЯ ИЗГОТОВЛЕНИЯ ПРУЖИНЫ:

    1. Длина пружины ( L)

    Длина измеряется в расслабленном состоянии (натянутая пружина имеет несколько большую длину);

    2. Диаметр проволоки пружины ( d)

    Диаметр проволоки можно замерить обычным штангенциркулем, либо более простым способом: необходимо измерить 10 витков и полученное расстояние разделить на 10, например, если измеренное расстояние получилось 65 мм, значит диаметр проволоки у этой пружины – 6,5 мм.

    Будьте внимательны, при замере диаметра проволоки пружины, т.к. пружины изготавливаются из проволоки, с шагом 0,5 мм.

    Наиболее распространенные диаметры проволоки пружины:  5.0, 5.5, 6.0, 6.5, 7.0, 7.5, 8.0, 8.5, 9.0, 9.5, 10, 10.5, 11.0, 11.5 мм

      3. Внутренний диаметр пружины (D)

    Если нет возможности измерить внутренний диаметр, замеряется внешний диаметр и вычитается диаметр проволоки, умноженный на 2.

    Самые распространенные диаметры пружин:

    45 мм, 50 мм, 67 мм, 95 мм, 152 мм.

    4. Направление навивки пружины

    Направление навивки бывает левое либо правое, для правильного определения направления, воспользуйтесь схемой:

    Подъёмные ворота-секционные своими силами. Содержание: 01

    ВНИМАНИЕ!!!

    Категорически не рекомендуется использовать секционные ворота, при лопнувшей пружине.

    Данная поломка приведет к выводу из строя автоматического привода, так как общий вес ворот уже не компенсируется торсионным узлом. Так же эксплуатация приведет к запутыванию тросов, что повлечет за собой более длительный и дорогостоящий ремонт.

    В экстренных случаях, когда нет времени ждать изготовления пружины (например, это единственный въезд в гаражный комплекс, или ворота на мойке где каждая минута простоя - это потеря денег) пружину можно заварить.

    Это временное и недолговечное решение и продолжительность работы такой пружины зависит исключительно от свойств и качества металла из которого она изготовлена, и чаще всего такая пружина лопнет снова в течении двух недель, но позволит изготовить и установить новую пружину (1-3 рабочих дня).

    Ошибка в подборе новой пружины, приведет к некорректной работе оборудования в целом. Неверно изготовленная пружина вызовет затруднения в регулировке ворот, либо сделает регулировкой вообще невозможной (ворота будут быстро опускаться вниз и тяжело подниматься, либо, при подтяжке такой пружины, будут наоборот «улетать» наверх и с большим усилием закрываться). В больший степени это влияет на работу секционных ворот промышленного типа, из-за большого веса и высокой интенсивности их использования.

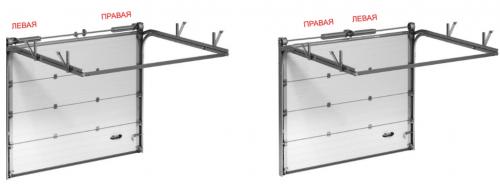

    Пружина с левой навивкой (левая пружина) и пружина с правой навивкой (правая пружина) может быть по-разному установлена на воротах.

    Подъёмные ворота-секционные своими силами. Содержание: 02

    Часто пружины имеют отметки в виде красной и синей (или черной) полосы

    На пружинах для ворот Aluteh (Алютех) и Doorhan (Дорхан) красной полосой отмечены пружины с левой навивкой (левая пружина), синей либо черной полосой пружины с правой навивкой.

    Подъёмные ворота-секционные своими силами. Содержание: 03

    УКАЗАНИЯ ПО БЕЗОПАСНОСТИ!!!

    Всегда заменяйте все пружины сразу. Пружины рассчитываются с помощью определенных нагрузочных циклов.
    При обрыве на воротах одной из пружин все остальные пружины находятся на пределе рассчитанной прочности и могут также в любой момент оборваться.

    Ошибка в подборе новой пружины, приведет к некорректной работе оборудования в целом. Неверно изготовленная пружина вызовет затруднения в регулировке ворот, либо сделает регулировкой вообще невозможной (ворота будут быстро опускаться вниз и тяжело подниматься, либо, при подтяжке такой пружины, будут наоборот «улетать» наверх и с большим усилием закрываться). В больший степени это влияет на работу секционных ворот промышленного типа, из-за большого веса и высокой интенсивности их использования.

    РЕКОМЕНДАЦИИ!!!

    Для пружин диаметром 95 и 152 мм целесообразно использовать вставку под пружину, она предотвращает провисание пружины и, как следствие, увеличивает срок ее службы.

Самодельные секционные ворота. Подъёмно-секционные

Схема устройства подъёмно-секционных ворот

Полотно подъёмно-секционных ворот состоит из нескольких панелей шириной 40–60 см. Для соединения панелей между собой используются петли шарнирного типа. При открытии защитная створка ворот, состоящая из панелей, затягивается вверх под потолок гаража.

При подъёме верхняя панель начинает смещаться относительно предыдущей — в результате образуется дуга. В итоге все панели собираются под потолком и удерживаются между направляющими.

Перемещение полотна из панелей происходит за счёт торсионной системы и барабанов с пружинным механизмом. Для изготовления подъёмного полотна используется технология, применяемая при производстве сэндвич-панелей.

Внешняя часть полотна изготавливается из оцинкованной стали с полимерным покрытием, а внутренняя часть из теплоизоляционного материала толщиной 50–100 мм. Для изоляции пространства между составными панелями применяется пробковый утеплитель, позволяющий уменьшить промерзание и проникновение холодного воздуха.

К достоинствам секционной конструкции можно отнести:

  • минимальное расстояние при подъезде к гаражу;
  • высокая теплоизоляция помещения за счёт конструкции защитной створки;
  • возможность монтажа ворот в проём различного размера;
  • высокая ремонтопригодность защитного полотна за счёт быстрой замены только поврежденной панели;
  • эстетически приятный внешний вид.

Среди недостатков подъёмно-секционной конструкции отмечают её сложную технологию монтажа и общую высокую стоимость готового комплекта. Конструкция слабоустойчива к взлому, а при ежедневном использовании элементы подъёмного механизма быстро изнашиваются.

Самые простые подъемные ворота. Ворота гаражные подъемные своими руками: трудно, сложно, но возможно

7 мин.

Придомовая территория

Надежность, прочность и практичность — качества, которые требуется обеспечить любой конструкции, защищающей собственность человека. Это в одинаковой степени относится к входным дверям дома, к заборам, защищающим участок, и воротам, охраняющим автомобиль от посягательств. Подъемные конструкции для гаража могут стать спасением там, где свободного пространства не слишком много. Такие сооружения красиво выглядят, они практичны, очень удобны. Они не «украдут» место перед гаражом, а сугробы снега не отрежут владельцев от машины в самый неподходящий момент. Широкий ассортимент заводских моделей дает возможность найти конструкцию любому, даже самому требовательному хозяину автомобиля. Проблема в этом случае одна — это высокая цена комплекта. Альтернатива большим тратам — ворота гаражные подъемные своими руками.

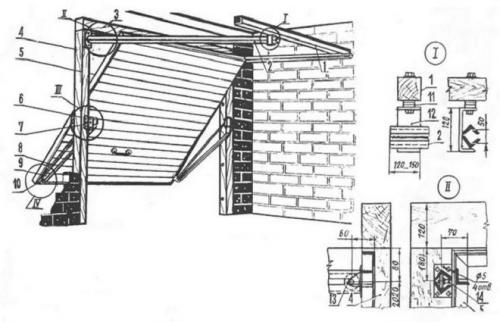

Конструкция и принцип ее работы

Самые простые подъемные ворота. Ворота гаражные подъемные своими руками: трудно, сложно, но возможно

Ворота гаражные подъемные, если сравнивать их с обычными дверями, очень требовательны к мастеру, так как это устройство имеет довольно существенный вес. Главные элементы его — опорная рама и полотно — обязаны быть максимально прочными. Такие ворота всегда изготавливают по надежной, точной, (лучше уже проверенной) схеме.

В некоторых случаях допускается изготовление подъемных ворот без направляющих, однако такую «вольность» не одобряют: этот вид конструкции не очень надежен, поэтому для гаражей он не лучший вариант. Функционируют самодельные ворота благодаря шарнирно-рычаговой системе. Привод может быть механическим либо автоматическим.

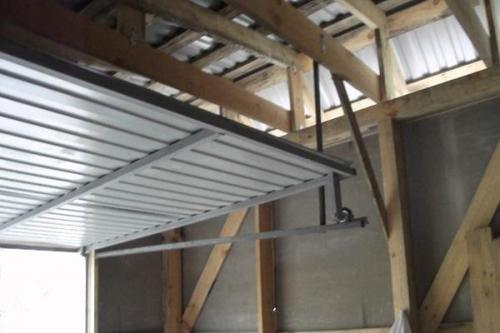

Многих владельцев гаражей подкупает простота работы конструкции. В момент открытия створки верхняя часть полотна легко отклоняется, двигаясь с помощью направляющих и роликов. Открытые ворота надежно фиксируются параллельно потолку. Большой плюс конструкции — отсутствие наружных петель, которые злоумышленники, вооруженные инструментом, могут с легкостью срезать. Однако есть у подъемных ворот и другие достоинства.

Подъемные ворота: плюсы и минусы

Самые простые подъемные ворота. Ворота гаражные подъемные своими руками: трудно, сложно, но возможно

Ворота гаражные подъемные своими руками создать не очень просто, но реально. Такие конструкции у автовладельцев очень популярны, так как они имеют немало преимуществ, если сравнивать их с другими разновидностями ворот, используемых для гаражей. Но и в этом случае не обошлось без недостатков.

Преимуществ у подъемных устройств больше, в этом можно убедиться. В списке плюсов:

  1. Существенная экономия полезного пространства. Для открывания гаража используется свободное место под потолком, которому вообще трудно найти какое-либо применение.
  2. Цельное полотно ворот, оно гарантирует максимальную защищенность средства передвижения от сухопутных «джентльменов удачи».
  3. Вариативность — возможность добавления оборудования, предназначенного для автоматического открывания гаражных ворот.
  4. Универсальность: подъемные модели можно использовать в любых гаражах: как в одинарных, так и в более просторных.
  5. Возможность достаточно простого утепления, применения любых отделочных материалов.
  6. Беспроблемный доступ в гараж при любой погоде.
  7. Стильность, современный вид.

Самые простые подъемные ворота. Ворота гаражные подъемные своими руками: трудно, сложно, но возможно

Секционные ворота своими руками чертежи. Основные виды подъёмных ворот

Подъёмные ворота можно разделить на три основных класса: рулонные, секционные и цельные.

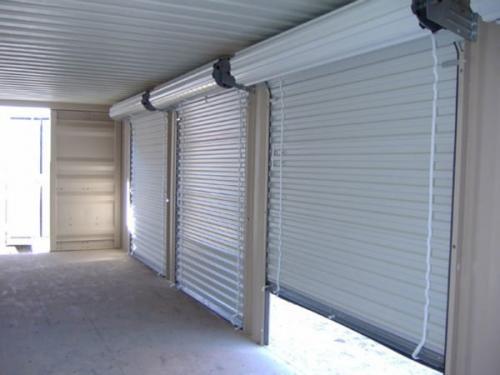

  1. Рулонные или роллетные ворота представляют собой конструкцию из узких поперечно расположенных секций (ламелей). Секции, накручиваясь на вал, открывают проём. Если ворота подключены к электроприводу, то ими можно управлять с помощью дистанционного пульта. Они обладают небольшим весом и могут перекрывать довольно широкие или высокие проёмы. Ворота имеют современный и очень аккуратный внешний вид, вписывающийся в любой архитектурный стиль здания. Главным их недостатком является самая высокая стоимость в сегменте подъёмных ворот. Самостоятельное изготовление рулонных ворот не сильно сэкономит средства, т. к. основные составляющие элементы системы (полотно, вал, направляющие и электропривод) изготовить в домашних условиях практически невозможно.

    Секционные ворота своими руками чертежи. Основные виды подъёмных ворот

    Рулонные ворота состоят из пластиковых полос (ламелей), соединённых друг с другом и образующих полотно, которое накручивается на барабан при открытии

  2. Секционные ворота очень схожи по конструкции с рулонными, разница заключается лишь в размере секций. У таких ворот ширина секций составляет от 30 до 50 см, а перемещаются они вверх по специальным направляющим. Между собой секции соединены с помощью подвижных креплений. Секционные ворота требуют дополнительного пространства для поднятого вверх полотна и часто применяются для перекрытия габаритных проёмов. Большим преимуществом системы является то, что её изготовление под силу человеку без специальных навыков и оборудования . Для этого важно определиться с конструкцией, рассчитать её, определить требуемое количество материалов и инструментов.

    Секционные ворота своими руками чертежи. Основные виды подъёмных ворот

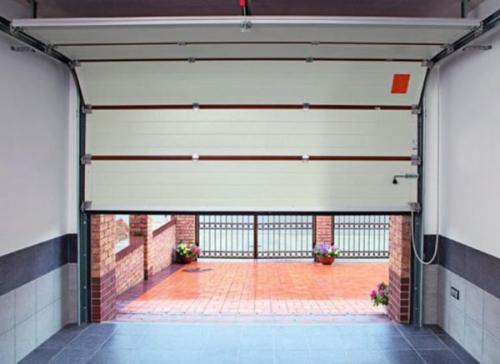

    Секционные ворота имеют схожий с рулонными принцип действия, но состоят из более широких элементов полотна

  3. Подъёмно-поворотные ворота представляют собой цельное полотно, закреплённое на раме. Рама с полотном приводится в движение вручную либо при помощи электропривода. Ворота отличаются повышенной прочностью, взломостойкостью и простой конструкцией. Рама полотна, изготовленная из металлического профиля, не подвержена перекосам и заклиниванию. Полотно ворот может быть изготовлено из любого материала и способно украсить собой гараж или дом. Относительно других моделей цельные подьёмные ворота могут быть очень бюджетными, при этом их самостоятельное изготовление и установка не доставит больших хлопот . Перед началом работ необходимо рассчитать предполагаемый вес полотна и позаботиться о том, чтобы подъёмный механизм выдержал эту нагрузку.

    Секционные ворота своими руками чертежи. Основные виды подъёмных ворот

Ворота подъемные с электроприводом. Особенности

Подъемные ворота завоевывают все большую популярность среди автолюбителей. Они не занимают площадь перед гаражом, что бывает часто очень актуально в условиях мегаполиса.

    Подъемные ворота имеют преимущества:

    • створка поднимается вертикально во время открытия;
    • ворота гаража прочны, взломать их – непростая задача;
    • во время подъема створки механизм работает бесшумно;
    • такой тип ворот прост при монтаже, не надо отливать фундамент для направляющих, ставить роликовые механизмы;
    • не требуется наличие бокового пространства, тогда как при устройстве откатных ворот оно необходимо;
    • стоимость подъемных ворот невысокая – это тоже немаловажный фактор.

    Изготовить подъемные ворота самостоятельно – задача вполне посильная для человека, у которого есть навык обращения с инструментом. Также можно приобрести уже готовый комплект подъемных ворот, на рынке представлено большое количество предложений от разных производителей.

    Перед началом работ по их установке следует провести подготовку:

    • познакомиться с особенностями подъемных гаражных ворот;
    • сделать чертеж;
    • рассчитать количество материала;
    • подготовить в гараже место, где будет расположена конструкция.

    Рекомендуется заранее учесть и выбрать нужный вариант. Обшиваются подъемные ворота профлистом, фанерой или пластиком, между слоями прокладывается утеплитель ПВХ или техническая вата, в створке нередко делается калитка.

      Вертикальная подъемная конструкция делится на два типа:

      1. Подъемно-секционная . Полотно компонуется из нескольких блоков, между собой они крепятся жесткой рамой. Поднимаясь вверх, они изгибаются и собираются.
      2. Поворотно-подъемные ворота . В этом случае полотно поднимается вверх по изогнутой траектории.

      Преимущества первого варианта:

      • можно использовать в помещениях с любыми дверями;
      • технология монтажа несложная;
      • перед гаражом не требуется дополнительного пространства;
      • есть возможность задействовать «мертвое» пространство под крышей;
      • створка – это цельная конструкция, что положительно влияет на фактор безопасности;
      • гараж зимой будет теплым без дополнительного обогрева, если дверь правильно утеплить;
      • подъемные ворота можно монтировать в двойных и одинарных боксах;
      • можно дополнить конструкцию автоматикой.

      Конструктивных недостатков у подъемных ворот немного, но они есть:

      • в случае повреждения полотна створки, необходимо будет менять ее полностью;
      • ворота могут быть только квадратной или прямоугольной конфигурации;
      • при монтаже утеплителя увеличивается вес изделия, значительная нагрузка приходится на механические узлы, что приводит к их износу.

      Источник: https://proremont-dom.ru/novosti/vorota-dlya-garazha-podemnye-kak-vybrat-podemnye-vorota-dlya-garazha

      Подъемные ворота своими руками чертежи. Размеры

      Современные производители гаражных ворот предлагают огромное количество размерных разновидностей своих конструкций. Некоторые даже могут изготовить их на заказ. Сделать необходимые замеры в своем гараже вам не составит труда.

      Существует также возможность сделать самостоятельный расчет, используя предварительные чертежи и схемы. Обязательно нужно учитывать специфику помещения, материал, из которого будут изготовлены ваши ворота, погодные условия, поджидающие их в различные времена года .

      Профессионалы настаивают на том, что подъемные ворота можно устанавливать исключительно в прямоугольные проемы . Механизм подъема также невозможно сделать иначе, чем заложено в классических моделях.

      Неплохой вариант – взять уже готовые стандартные чертежи подъемных гаражных ворот и подставить туда свои значения, чтобы не ошибиться. При этом в схеме необходимо учитывать не только размеры, но и расположение всей конструкции в целом. Особое внимание стоит уделить как самому полотну ворот, так и подъемному механизму.

      На чертеже подробно указано, какие замеры и где необходимо сделать.

      Расшифровка довольно проста:

      • H – высота проема, в который будет устанавливаться рама ворот и сама конструкция. Очень важно понимать, что общая высота проема и максимальная высота машины, которая сможет въехать в гараж после установки ворот – две абсолютно разные вещи. Это расстояние измеряется для того, чтобы понимать, какой зазор остается на подъем ворот под потолок.
      • L – притолока или глубина гаража и b1, b2 – заплечники обязательно располагаются в одной плоскости, но обязательно имеют разные величины. При этом L всегда больше.
      • B – ширина проема должна измеряться с зазорами примерно по 2 см с каждой стороны.
      • L – глубина гаража обязательно больше высоты всей конструкции ворот, иначе полотну попросту будет некуда «уходить».
