Полное руководство: как сделать проводку для точечных светильников

Полное руководство: как сделать проводку для точечных светильников

Паралельное подключение светильников

Эта схема подключения получила наибольшее распространение, несмотря на то, что для ее реализации необходимо использовать больше проводников, хотя и не всегда. Зато этот вариант включения позволяет получить равномерное свечение всех светильников. Как правило, подключение светильников осуществляется с помощью негорючего кабеля, типа ВВГ, сечением 1,5 или 2,5 мм квадратных. Возможно применение 3-х жильного кабеля, если в схеме освещения предусмотрено защитное заземление.

Способы реализации

Подобную схему включения допустимо реализовать двумя способами:

• Лучевое соединение, когда к каждому из светильников подходит отдельная пара проводов.
• Шлейфное соединение, когда пара проводов поочередно подходит к каждому светильнику.

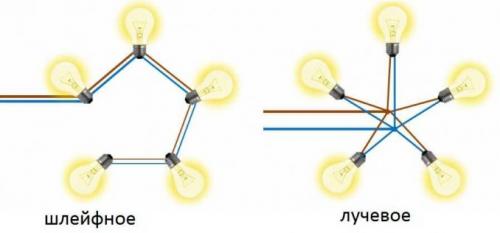

  Два способа параллельного подключения точечных светильников

Шлейфное подключение

На этом рисунке, а также других рисунках, можно увидеть, как на практике реализуется подобная схема включения. После того, как провод выходит из распределительной коробки, он подходит к первому светильнику.

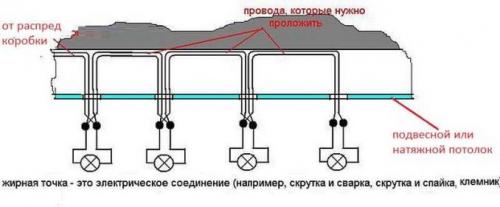

Так выглядит если делать это на подвесном или натяжном потолке

После его подключения, этот же провод (или другой отрезок провода) подходит ко второму светильнику и так далее, в зависимости от количества светильников.

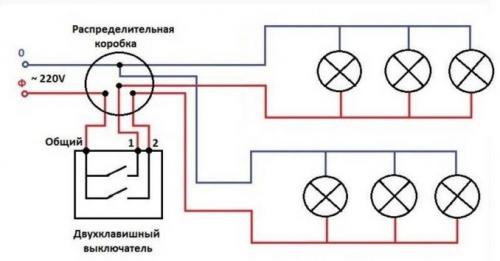

На следующем изображении показано, как подключается четыре светильника подобным способом. В случае, когда требуется разделить светильники на группы, используется 2-х клавишный (3-х клавишный и т.д.) выключатель. Схема получается несколько сложнее, но при этом каждая группа подключается идентично, хотя количество проводов придется увеличить.

Связанные вопросы и ответы:

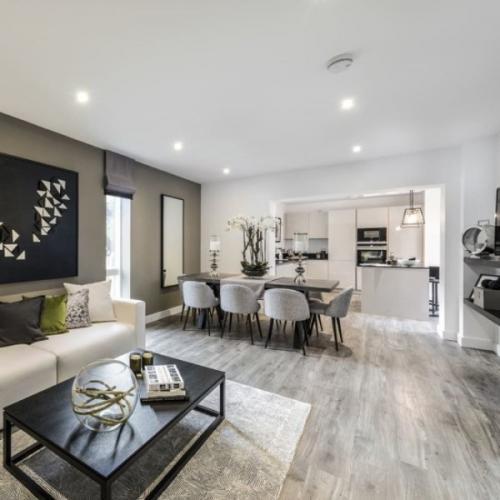

Что такое точечные светильники и какие их особенности при установке

Решились сделать в доме или квартире точечное освещение потолков, но не знаете, какие светильники выбрать? Возьмите на заметку следующие рекомендации:

• Потолочные светильники, независимо от конструктивных особенностей, комплектуются 3 видами лампочек - люминесцентными, галогенными и светодиодными. Первые характеризуются большой яркостью, минимальной теплоотдачей и экономичностью. Такие лампочки излучают мягкий и равномерный свет. При их эксплуатации экономия электроэнергии достигает 80% по сравнению с обычными приборами. Галогенные лампочки имеют компактные размеры, что позволяет использовать их для монтажа в светильники, где акцент на этой детали не нужен. Срок их эксплуатации варьируется от 2000 до 4000 часов. Светодиодные лампы - источники стабильного, не мерцающего света. Они отличаются своей долговечностью и энергоэффективностью.
• Выбирайте конструкцию светильника в зависимости от целей. Если вам необходимо организовать точечное освещение для направления светового потока в разные стороны, приобретите поворотные устройства. Стационарные лампы освещают участок помещения исключительно в месте установки. Изменить направление света нельзя.
• На рынке есть светильники, отличающиеся не только конструктивными особенностями и формой, но и цветовой гаммой. Популярные модели выполнены в черном, белом, латунном и бронзовом оттенках.
• При выборе учитывайте способ монтажа. Если вы оборудуете точечное освещение в ванной либо в другом помещении с подвесным потолком, подойдут врезные модели. На стадии проектирования системы освещения не забывайте, что один прибор освещает около 2 м пространства.
• Для спальни выбирайте поворотные конструкции с мягким светом. Есть модели, которые поставляются в комплекте с пультом дистанционного управления, для удобства повседневной эксплуатации.
• Не бойтесь проектировать и устанавливать точечное освещение ванны. Все модели светильников устойчивы к попаданию влаги и не пожароопасны.
• Точечные светильники используют не только внутри помещения, но и на улице. Они подойдут для монтажа с целью освещения беседок, разметки дорожек, террас, бассейнов. Такие осветительные приборы выполняют практическую и декоративную функции. Проектирование системы освещения и монтаж электроприборов рекомендуется доверять специалистам.

Как определить количество точечных светильников, необходимое для комнаты

Для определения необходимого количества, которые будут размещены в той или иной комнате, обычно пользуются одной из двух формул: первая учитывает параметры светового потока источников света, вторая – мощность осветительных приборов.

Расчёт по световому потоку

Формула здесь выглядит следующим образом:

n = S x E / F , где:

n – искомое число светильников;

S – площадь комнаты в кв. метрах;

E – нормативное значение освещённости с учётом назначения помещения по СНиП;

F – мощность светового потока одного светильника.

Пример : требуется рассчитать, сколько нужно установить точечных светильников для нормального освещения гостиной со стандартной высотой потолка площадью 20 кв. метров. В светильники будут установлены светодиодные лампочки с мощностью светового потока в 700 Лм.

Согласно СНиП уровень освещённости гостиной должен составлять 150 Лк на 1 кв. метр. Умножим площадь комнаты на нормативное значение освещённости: 20х150=3000 Лм – такова общая мощность светового потока, требуемая для освещения комнаты. Поделим её на мощность одной лампочки и получим нужное количество приборов: 3000/700 = 4,3 светильника.

При получении дробных значений округление рекомендуется производить в большую сторону, а значит, для того чтобы нормально осветить гостиную необходимо будет установить в ней 5 точечных светильников с лампами мощностью в 700 Лм.

Расчёт по мощности лампочек

Ещё несколько лет назад, когда повсеместно были распространены только лампы накаливания, а альтернативные источники света просто отсутствовали в свободной продаже, применяли другой метод расчётов.

В этом случае учитывали мощность самих осветительных приборов и ориентировались на следующие нормативные значения освещённости помещений:

• в спальной комнате – 15 Вт/кв. метр;
• в гостиной и санузле – 22 Вт/кв. метр;
• в кухне – 26 Вт/кв. метр;
• в детской – 60 Вт/кв. метр.

Количество светильников, работающих с лампами накаливания, рассчитывается путём умножения площади комнаты на нормативное значение освещённости и последующего деления результата на мощность одной лампочки.

Пример : та же гостиная площадью в 20 кв. метров будет освещаться лампочками на 60 Вт. Находим нужное количество светильников: 20х22/60 =7,3, округляем до большего числа, получаем, что комнату смогут качественно осветить 8 приборов.

Мощность светодиодных и люминесцентных лампочек измеряется не в Ваттах, а в люменах. Чтобы определить мощность источников света, потребуется воспользоваться таблицей соответствия мощностей различных типов ламп:

Таким образом, лампы накаливания мощностью в 60 Вт, выбранные для освещения нашей гостиной, можно заменить люминесцентными на 15-16 Вт или светодиодными на 6-10 Вт.

Учёт особенностей отражающих свет поверхностей

Бывает так, что расчётного количества светильников оказывается недостаточно для организации нормального освещения в помещении.

Какие материалы и инструменты нужны для установки проводки

Необходимо закупить материал для электромонтажных работ? Покупайте электромонтажный материал и инструмент только у проверенных поставщиков. В нашем интернет-магазине Вы сможете заказать материалы для замены электропроводки по выгодным ценам и с доставкой по всей России.

Ниже приведен список основных материалов и инструментов для элетромонтажа.

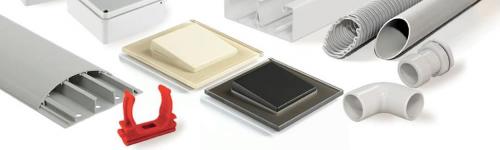

Список материалов для электромонтажа в квартире или доме

• Кабель ВВГнг 3х1.5 (освещение)
• Кабель ВВГнг 3х2.5 (розетки)
• Кабель ВВГнг 3х6 (вводной на электрощит в подъезде)
• Телевизионный кабель
• Сетевой кабель для интернета (витая пара, UTP)
• Электрощиток
• Шина распределительная
• Счетчик электроэнергии
• Подрозетники для бетона и гипсокартона
• Изолента
• Распределительные коробки
• Автоматические выключатели
• Дифавтоматы и УЗО
• Соединительные клеммы, сжимы и наконечники
• Розетки и выключатели

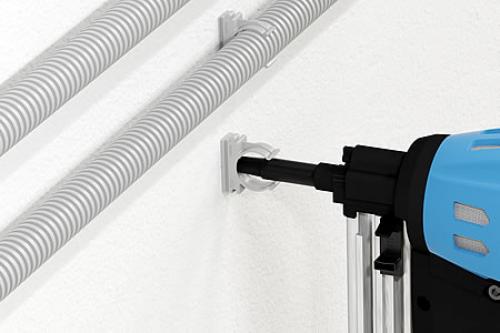

• Гофрированная труба ПВХ или ПНД
• Клипсы для гофрированных труб
• Скобы крепежные металлические
• Дюбель-гвозди
• Кабель-каналы (при необходимости)
• Реле напряжения (при необходимости)
• Люстры, светильники
• Патроны и лампочки

Список инструментов для монтажа в квартире или доме

• Шуруповерт
• Индикаторная отвертка
• Мультиметр
• Стремянка
• Набор отверток
• Пассатижи
• Удлинитель
• Уровень строительный
• Уровень лазерный
• Детектор скрытой проводки
• Штроборез
• Перфоратор с силой удара от 3.5 Дж
• Алмазные диски по бетону
• Коронка по бетону
• Буры для перфораторов по бетону, кирпичу
• Зубило плоское
• Карандаш и маркер
• Строительный нож
• Кабелерез

Купить изделия и материалы для электромонтажа Вы можете на нашем сайте 220.ru. В наличии на нашем складе гофрированные трубы, кабель-каналы, розетки и выключатели, автоматические выключатели, дифавтоматы и УЗО, щитки электрические, кабель силовой и витая пара, подрозетники, распределительные коробки и многое другое. Быстрая доставка по Москве, Санкт-Петербургу, Новосибирску, Екатеринбургу, Нижнему Новгороду и другим городам России. Если Вам необходима техническая консультация нашего специалиста, обращайтесь к нам по телефонам, указанным в разделе “Контакты” или пишите на наш электронный адрес.

Телефон в Москве: +7(495)28-68-220

Телефон в С-Петербурге: +7(812)389-39-88

Телефон в Екатеринбурге: +7(343)351-76-98

Телефон в Н.Новгороде: +7(831)262-12-89

Телефон в Новосибирске: +7(383)207-91-89

Авторский материал. Копирование полностью или частично разрешено только при наличии активной (кликабельной) ссылки на эту страницу и указании источника: "сайт 220.ru".

Как правильно проложить провода для точечных светильников

Значение электричества в жизни человека очень велико. В настоящее время электрические приборы и всевозможные гаджеты для дома облегчают быт и делают жизнь гораздо комфортней, но, не всегда пользуясь благами современного мира, люди задумываются о безопасности при эксплуатации данных устройств.

Сегодня человек и дня не может без электричества. Хотя бы на минутку, посчитайте, сколько электроприборов вам требуется для создания минимальных комфортных условий проживания?

Не стоит забывать, что какими бы замечательными и «умными» не были бы современные электроприборы, в первую очередь – это технические устройства , приводимые в действие с помощью электричества и выполняющие некоторую полезную работу, которая может выражаться в виде механической работы, выделения теплоты и др. или предназначенные для обеспечения работы других электроприборов.

К сожалению, легкомысленное отношение и отсутствие знаний элементарных правил безопасности при эксплуатации электроприборов может привести к печальным последствиям.

Наиболее распространенными причинами пожаров, связанных с электричеством являются:

1) эксплуатация неисправных электрических сетей и бытовых приборов;

2)поврежденная электропроводка;

3) неправильная установка электро- и нагревательного оборудования;

При обращении с электроприборами нужно строго выполнять правила безопасности (нарушение этих правил может стать причиной несчастных случаев):

· Ни в коем случае нельзя касаться оголенных проводов, по которым идет электрический ток.

· Нельзя проверять наличие электрического тока в приборах или проводах пальцами. Чтобы не повредить изоляции и чтобы не было коротких замыканий (вспышек пламени), нельзя защемлять провода дверями, оконными рамами, закреплять провода на гвоздях. Нужно следить за тем, чтобы электрические провода не соприкасались с батареями отопления, трубами водопровода, с телефонными и радиотрансляционными проводами.

· Нельзя позволять детям играть у розеток, втыкать в них шпильки, булавки, дергать провода, так как это может привести к поражению током.

· Нельзя вешать одежду и другие вещи на выключатели, ролики и провода, так как провода могут оборваться. Коснувшись один другого, они вызовут пожар.

· Опасно включать и выключать электрические лампочки, а также бытовые приборы мокрыми руками. Заменять перегоревшие лампочки нужно при отключенном выключателе.

· Категорически запрещается пользоваться бытовыми электроприборами, по корпусу которых проходит ток (прибор «кусается»). Штепсельную вилку при включении и выключении приборов нужно брать за пластмассовую колодку, а не за провод.

· Приборы, в которых кипятят воду, готовят пищу (электрочайники, кастрюли), нельзя включать в сеть пустыми. Их нужно наполнить водой не меньше чем на одну треть. Когда наливают воду в чайник или кастрюлю, они должны быть обязательно выключены.

· Нужно следить также и за тем, чтобы шнуры, снятые с приборов, не оставались присоединенными к штепсельной розетке, потому что при случайном прикосновении к ним возможно поражение током.

· Включать и выключать любой электробытовой прибор нужно одной рукой, желательно правой, не касаясь при этом водопроводных, газовых и отопительных труб.

· Чтобы избежать пожара, бытовые электроприборы нужно устанавливать на специальных подставках (керамических, металлических или из асбеста) и на безопасном расстоянии от легко загорающихся предметов (занавесей, портьер, скатертей).

· Нельзя оставлять включенные электроприборы без надзора или поручать наблюдать за ними детям. Это может привести к пожару.

ЗАПРЕЩАЕТСЯ применять нестандартные (самодельные) электронагревательные приборы.

Правила безопасности при эксплуатации электрооборудования нужно не только самим соблюдать, но и научить этому детей.

Какие правила безопасности нужно соблюдать при работе с электропроводкой

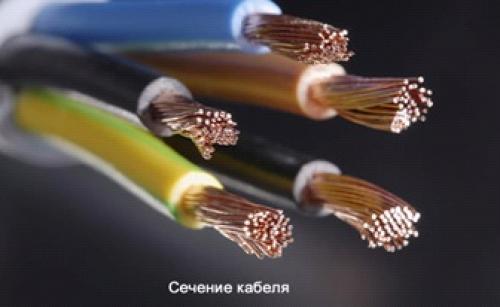

Для того чтобы правильно проложить электропроводку, обеспечить бесперебойную работу всей электросистемы и исключить риск возникновения пожара, необходимо перед закупкой кабеля осуществить расчет нагрузок на кабель для определения необходимого сечения.

Существует несколько видов нагрузок, и для максимально качественного монтажа электросистемы необходимо производить расчет нагрузок на кабель по всем показателям. Сечение кабеля определяется по нагрузке, мощности, току и напряжению.

Расчет сечения по мощности

Для того чтобы произвести расчет сечения кабеля по мощности , необходимо сложить все показатели электрооборудования, работающего в квартире. Расчет электрических нагрузок на кабель осуществляется только после этой операции.

Расчет сечения кабеля по напряжению

Расчет электрических нагрузок на провод обязательно включает в себя расчет сечения кабеля по напряжению . Существует несколько видов электрической сети — однофазная на 220 Вольт, а также трехфазная — на 380 Вольт. В квартирах и жилых помещениях, как правило, используется однофазная сеть, поэтому в процессе расчета необходимо учитывать данный момент — в таблицах для расчета сечения обязательно указывается напряжение.

Расчет сечения кабеля по нагрузке

Таблица 1. Установленная мощность (кВт) для кабелей, прокладываемых открыто

Таблица 2. Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе

Каждый электроприбор, установленный в доме, имеет определенную мощность — данный показатель указывается на шильдиках приборов или в техническом паспорте оборудования. Чтобы осуществить расчет нагрузок на провод , необходимо подсчитать общую мощность. Производя расчет сечения кабеля по нагрузке, необходимо переписать все электрооборудование, а также нужно продумать, какое оборудование может добавиться в будущем. Поскольку монтаж производится на долгий срок, необходимо позаботиться о данном вопросе, чтобы резкое увеличение нагрузки не привело к аварийной ситуации.

Например, у вас получилась сумма общего напряжения 15 000 Вт. Поскольку в подавляющем большинстве жилых помещений напряжение составляет 220 В, мы рассчитаем систему электроснабжения с учетом однофазной нагрузки.

Далее необходимо продумать, какое количество оборудования может работать одновременно. В итоге у вас получится значительная цифра: 15 000 (Вт) х 0,7 (коэффициент одновременности 70 %) = 10 500 Вт (или 10,5 кВт) — на эту нагрузку должен быть рассчитан кабель.

Также вам необходимо определить, из какого материала будут выполнены жилы кабеля, поскольку разные металлы имеют разные проводящие свойства. В жилых помещениях в основном используют медный кабель, поскольку его проводящие свойства намного превышают показатели алюминия.

Стоит учитывать, что кабель обязательно должен иметь три жилы, поскольку в помещениях для системы электроснабжения требуется заземление. Кроме того, необходимо определить, какой вид монтажа вы будете использовать — открытый или скрытый (под штукатуркой или в трубах), поскольку от этого также зависит расчет сечения кабеля. После того как вы определились с нагрузкой, материалом жилы и видом монтажа, вы можете посмотреть нужное сечение кабеля в таблице.

Расчет сечения кабеля по току

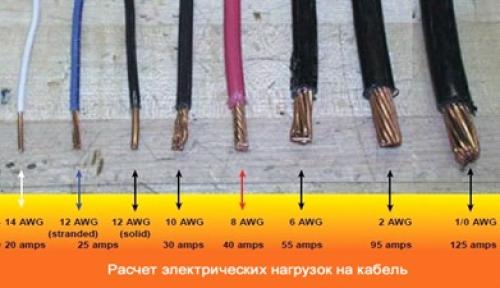

Сначала необходимо осуществить расчет электрических нагрузок на кабель и выяснить мощность. Допустим, что мощность получилась 4,75 кВт, мы решили использовать медный кабель (провод) и прокладывать его в кабель-канале. Расчет сечения кабеля по току производится по формуле I = W/U, где W — мощность, а U — напряжение, которое составляет 220 В. В соответствии с данной формулой, 4750/220 = 21,6 А. Далее смотрим по таблице 3, у нас получается 2,5 мм.

Как рассчитать нагрузку и выбрать подходящий кабель для проводки

Последовательное и параллельное соединение очень широко используется в электронике и электротехнике и порой даже необходимо для правильной работы того или иного узла электроники. И начнем, пожалуй, с самых простых компонентов радиоэлектронных цепей — проводников.

Для начала давайте вспомним, что такое проводник ? Проводник — это вещество или какой-либо материал, который отлично проводит электрический ток . Если какой-либо проводник отлично проводит электрический ток, то он в любом случае обладает каким-либо сопротивлением. Сопротивление проводника мы находим по формуле:

формула сопротивление проводника

ρ – это удельное сопротивление, Ом × м

R – сопротивление проводника, Ом

S – площадь поперечного сечения, м²

l – длина проводника, м

Более подробно об этом я писал.

Следовательно, любой проводник представляет из себя резистор с каким-либо сопротивлением. Значит, любой проводник можно нарисовать так.

обозначение резистора на схемах

Последовательное соединение проводников

Сопротивление при последовательном соединении проводников

Последовательное соединение проводников — это когда к одному проводнику мы соединяем другой проводник и так по цепочке. Это и есть последовательное соединение проводников. Их можно соединять с друг другом сколь угодно много.

последовательное соединение резисторов

Чему же будет равняться их общее сопротивление? Оказывается, все просто. Оно будет равняться сумме всех сопротивлений проводников в этой цепи.

Получается, можно записать, что

формула при последовательном соединении резисторов

Пример

У нас есть 3 проводника, которые соединены последовательно. Сопротивление первого 3 Ома, второго 5 Ом, третьего 2 Ома. Найти их общее сопротивление в цепи.

Решение

То есть, как вы видите, цепочку из 3 резисторов мы просто заменили на один резистор R_AB.

показать на реальном примере с помощью мультиметра

Сила тока через последовательное соединение проводников

Что будет, если мы подадим напряжение на концы такого резистора? Через него сражу же побежит электрический ток, сила которого будет вычисляться по закону Ома I=U/R.

Получается, если через резистор R_ABтечет какой-то определенный ток, следовательно, если разложить наш резистор на составляющие R₁, R₂, R₃, то получится, что через них течет та же самая сила тока, которая текла через резистор R_AB.

сила тока через последовательное соединение проводников

Получается, что при последовательном соединении проводников сила тока, которая течет через каждый проводник одинакова . То есть через резистор R₁течет такая же сила тока, как и через резистор R₂и такая же сила тока течет через резистор R₃.

Напряжение при последовательном соединении проводников

Давайте еще раз рассмотрим цепь с тремя резисторами

Как мы уже знаем, при последовательном соединении через каждый резистор проходит одна и та же сила тока. Но вот что будет с напряжением на каждом резисторе и как его найти?

Оказывается, все довольно таки просто. Для этого надо снова вспомнить закон дядюшки Ома и просто вычислить напряжение на  любом резисторе. Давайте так и сделаем.

Пусть у нас будет цепь с такими параметрами.

Мы теперь знаем, что сила тока в такой цепи будет везде одинакова. Но какой ее номинал? Вот в чем загвоздка. Для начала нам надо привести эту цепь к такому виду.

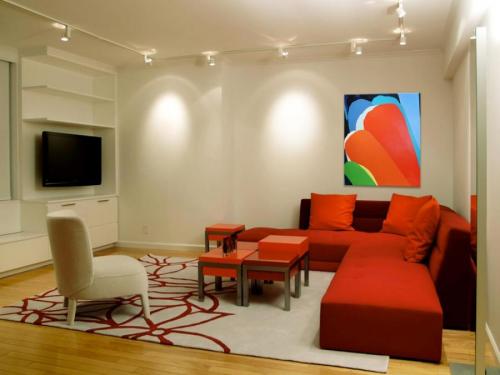

Как спланировать расположение точечных светильников в комнате

Если цель проверки эксперта является не свежий монтаж электрической сети, а выявление неисправностей в старом жилом фонде, то система проверки немного отличается. Путем выявления расположения магистралей и сопоставления их пути к количеству розеток или выключателей удается собрать единую картину системы электропроводки. Частный дом имеет более сложную систему с большим количеством узлов и раздвоений. Задача мастера найти номинальный параметр с учетом предполагаемой нагрузки на каждую точку.

Проверить исправность проводки в квартире и дома можно как при покупке недвижимости для жизни, так и в своей жилье. Это гарантирует рационально и правильно спланировать траты для будущего ремонта и обезопасить себя, своих близких от возможных возгораний.

Замыкание проводки

Если строительство жилого дома не предусматривало сложную и многоступенчатую систему защиты, достаточно велика вероятность короткого замыкания. Причиной его может стать как перенапряжение внутри сети, так и нестабильность тока при входе в дом. Частое выбивание пробок при использовании нескольких мощных электроприборов, мигание света или его частичный обрыв в доме говорят о возможном замыкании внутри сети. Проверить проводку на замыкание можно даже если все провода спрятаны в стену или потолочное перекрытие. У экспертов в области аудита строительных объектов, достаточно знаний и оборудования для выявления нагрева провода или его повреждения, даже при скрытом монтаже.

Обрыв проводки

Если вы столкнулись с частым выходом из строя бытовые электроприборов, возможная причина — обрыв проводки. Проверить фазу и ноль на работоспособность, а также удостовериться, что все провода в сети подключены правильно можно только имея спецоборудование и достаточно знаний в физике и работе электроцепей. Не стоит самостоятельно пытаться починить электричество при подозрении обрыва фазы или нуля, ведь это опасно для жизни.

Проверка исправности изоляции

Часто слышите потрескивающий звук из розетки и выключателя? Возможно ваша квартира или дом перестали быть безопасны для жильцов. Недостаточно плотное соединение проводов или потеря герметизации соединений могут быть причиной серьезных проблем с электрикой в будущем. Следует проверить целостность проводки, ведь это гарантирует отсутствие поломок в будущем. Проверка герметизации проводов является обязательной при покупке новой недвижимости.
