Технологии и методы создания электропроводки в домах из кирпича или бетона в случае деревянного здания не работают. Тут нужна особая стратегия, что вызвано характеристиками материала, в первую очередь его горючестью. Малейшее повреждение изоляции кабеля, плохой контакт, короткое замыкание могут стать причиной пожара.

Важно! Проектируя электропроводку, надо помнить, что кабель основной магистрали нельзя прокладывать внутри защитных конструкций из легковоспламеняющихся материалов. Провода, идущие к розеткам или выключателям, нельзя крепить непосредственно к брусу. Не допускается перегиб кабеля и чрезмерное его натяжение.

Существует несколько способов монтажа электропроводки в деревянных домах, которые полностью отвечают требованиям безопасности.

Открытая проводка

Достаточно распространенный способ, который в равной степени подходит для домов из любого материала. Отличительная черта – кабель укладывается в специальный накладной короб (кабель-канал).

Данный способ монтажа имеет ряд преимуществ:

• простота работы;
• в любой момент можно изменить конфигурацию проводки;
• дешевизна материала;
• хорошее охлаждение провода;
• обилие цветовых решений.

Единственным существенным недостатком данного метода является некоторая топорность результата, короб может испортить впечатление от мастерски собранной стены из бруса или бревна.

Проводка ретро

Такая проводка под старину это отличное дополнение к интерьеру. По заранее размеченной трассе через определенные промежутки крепят изоляторы, по которым впоследствии прокладывают провод.

Для проектов промышленность выпускает специальный витой кабель, который можно подобрать по цвету, сечению и типу оплетки. Кабель дополнят выключатели, розетки и светильники в том же стиле.

Скрытая проводка

Лучший способ укладки электропроводов в каркасных домах или сооружениях из бруса, в которых внутренняя отделка выполняется с помощью дополнительных объемных конструкций. Его можно использовать и в бревенчатом здании, но тогда кабель укладывают по ходу возведения дома. Особенность – провод помещают в металлические трубы или гофрированные рукава, проложенные внутри стен или под облицовкой.

Плюсы скрытой системы:

• эстетичность, наружу выведены только розетки и выключатели;
• долговечность благодаря использованию металлических рукавов;
• полная безопасность владельцев;
• защита кабеля от грызунов.

Подобное решение имеет свои недостатки. Скрытая проводка может быть проложена только на этапе строительства или в ходе капитального ремонта, к тому же работа требует навыков и высокого мастерства.

Монтаж электропроводки в садовом домике. Монтаж внутренней проводки

Электропроводка в загородном доме устанавливается точно по рассчитанной схеме. Нельзя в последний момент что-то заменить и не учесть разницу в нагрузке. Выполняется монтаж в определенном порядке.

Разметка

Необходимо отметить на стене местоположение всех электроточек . Используют мел, карандаш. Местоположение выбирают с учетом нормативов СНиП, ПУЭ и собственного удобства.

Рекомендуется сразу же отметить и место укладки провода . После этого проще посчитать, сколько реально потребуется кабеля. Проводку тянут по стенам. На пол укладывать проводники разрешается, если он залит цементной стяжкой и в этом случае провод нужно прятать в гофру, чтобы предупредить механическое повреждение.

Штробление стен

Если укладка выполняется открытым способом или в защитной гофре, достаточно просто отметить положение проводки на стене.

Если кабель хотят скрыть, необходимо проделать в стенах канавки нужной глубины и ширины – штробы. Сделать это можно с помощью перфоратора с насадкой «долото», болгарки или штробореза, что есть под рукой.

По линиям отметки размечают ширину канавки. Обычно она совпадает с глубиной. Штроборезом или болгаркой с диском прорезают материал по границам канавки , если этого недостаточно для изъятия, делают еще несколько надрезов внутри штробы. Затем вынимают материал и подравнивают канавку зубилом и молотком.

Для подрешетников и распредкоробок отверстия в стене высверливают коронками – алмазными или с твердосплавными напайками. Стандартные величины под подрозетник – диаметр 68 мм и глубина 45 мм. Но если используются нестандартные виды модулей, габариты отверстий будут другими.

Если ставят модули с несколькими розетками и выключателями, высверливают подряд несколько отверстий, а перегородки между ними выбивают перфоратором или долотом.

Прокладка линий

На даче проводку чаще всего ставят открытым способом. Гофру использовать необязательно, если брать достаточно хорошо изолированный кабель – ВВГ или ВВГнг, например. Чтобы добиться более эстетичного вида, рекомендуется прятать проводку под плинтус – напольный или потолочный.

При скрытой укладке проводка размещается в штробах и фиксируется в них шпатлевкой, алебастром или специальными скобами. Штроба заполняется материалом полностью.

Открытая Проводка в деревянном доме на изоляторах. Как правильно сделать ретро проводку своими руками: монтаж витой электропроводки в деревянном доме на фарфоровых изоляторах под старину

Ретро проводка в деревянном доме — наименее трудоемкий в монтаже вариант электросети. Она соответствует требованиям пожарной безопасности и имеет привлекательный вид. Используют специальные кабели и фурнитуру.

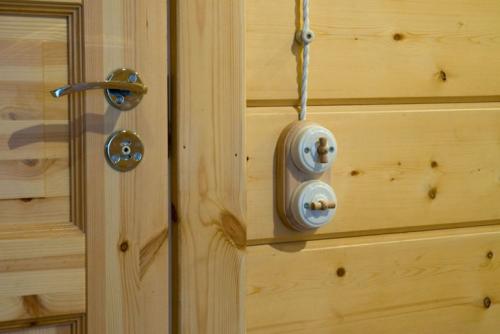

Что такое ретро проводка

Так называют домашнюю электросеть, выполненную в стиле 30-х годов прошлого века.

Применяют декоративные витые кабели в шелковой изоляции. Электроточки (розетки и выключатели) тоже имеют старинный вид.

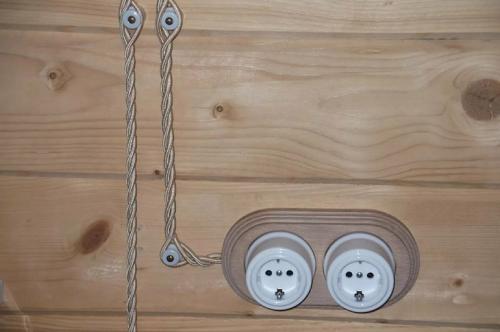

Устройство декоративной электропроводки

Сеть имеет следующие отличительные черты:

1. Кабели прокладывают открытым способом.

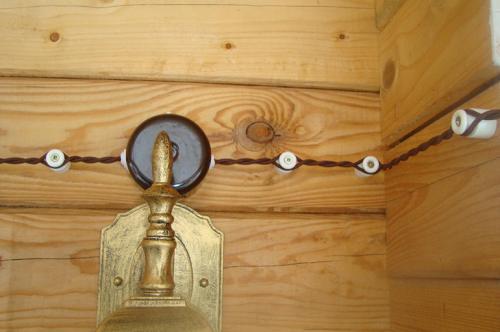

2. Их размещают на изоляторах так, чтобы они отстояли от стен на расстоянии в 1 см.
3. Применяют лучевую схему с минимальным числом разветвлений, при которой к 1-2 потребителям тянется собственная линия. Это объясняется тем, что декоративные кабели имеют сечение не больше 2,5 кв. мм.

Изоляторы крепят к стене дюбелями или саморезами, а розетки и выключатели используют накладные.

В остальном ретро проводка ничем не отличается от традиционной. Она соответствует требованиям ПУЭ, в распределительном щите устанавливают УЗО и автоматические выключатели.

Сфера применения

Ретро проводку устраивают на таких объектах:

• в бревенчатом доме или каркасном из СИП-панелей;
• в квартире с интерьером, оформленным в стилях прованс, кантри, винтаж или лофт.

К деревянным постройкам предъявляются высокие требования по обеспечению пожарной безопасности. Прокладывать здесь провода скрытым образом разрешают только в несгораемых кабель-каналах или толстом слое штукатурки (от 2 см). В первом случае придется зашивать стены и потолок листовым материалом по каркасу, поскольку штробить стены сложно (из бревен) или невозможно (СИП-панели). Устройство ретро проводки обойдется дешевле и не приведет к сокращению полезной площади.

Стили прованс и кантри предполагают оформление интерьера под сельский дом. Приветствуются нарочито грубое исполнение предметов и коммуникаций с использованием натуральных или устаревших материалов.

Винтаж является синонимом слова ретро. В интерьере используют светильники довоенного времени, радиолы, обои и скатерти эпохи раннего Советского Союза.

Лофт в переводе на русский означает «чердак». Стиль предполагает открытую прокладку коммуникаций, отсутствие штукатурки на кирпичных стенах, демонтаж перегородок с целью объединения комнат в одно большое помещение и т.д.

Необходимые материалы для ретро проводки

Розетки, кабели и прочие изделия в стиле ретро выпускают многие компании. Рекомендуют приобретать весь набор у одного производителя, чтобы внешне проводка представляла собой единую гармоничную композицию.

Кабели (провода)

Декоративные проводники имеют следующие характеристики:

1. Материал — медь.
2. Изоляция — двойной ПВХ с оплеткой из технического шелка или хлопка. Оболочку пропитывают антипиреном (затрудняет воспламенение), иногда покрывают лаком. Декоративным проводам присуще большое разнообразие цветов.
3. Сечение — 0,75, 1,5 и 2,5 кв. мм.
4. Число жил — 2 или 3.
5. Форма — витые.

В зависимости от сечения (кв. мм), максимальная нагрузка составляет (кВт):

• 0,75 — 2,9;
• 1,5 — 4,4;
• 2,5 — 6.

Крупнейшие российские производители:

1. Фабрика электротоваров «Гусевъ».
2. Villaris (российско-испанское совместное предприятие).
3. Bironi.
4. Gemini Electro.

Следующие компании начали свою деятельность относительно недавно: Zion, «Рыбинсккабель», Lindas, «ОТМ Групп», Retrika.

Из зарубежных компаний наиболее крупными являются Fontini, Replikata, Gi Gambarelli, Cordon Dor.

Кабели марки «Гамбарелли» выделяются среди других негорючестью, что подтверждено пожарным сертификатом. Еще одно преимущество — жесткость оболочки, благодаря которой провод не провисает на изоляторах. На это следует обращать внимание, поскольку многие другие кабели, особенно недорогие, имеют мягкий покров. По этой причине приходится уменьшать шаг изоляторов, иначе проводка быстро приобретает малопривлекательный, неаккуратный вид. Подобным недостатком обладает, например, продукция компаний Fontini и Cordon Dor.

Российские провода не уступают в качестве импортным, но стоят намного дешевле.

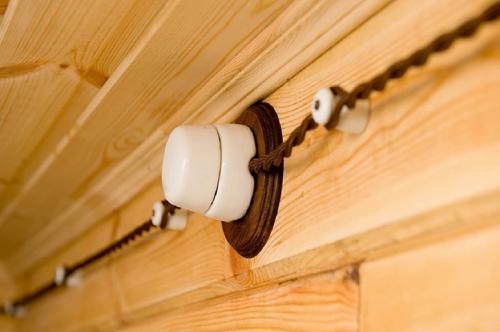

Изоляторы

Изделие имеет вид цилиндра с шейкой. Раздвинув свитые жилы, кабель надевают на него так, чтобы проводники легли на зауженный участок.

Изоляторы (их часто называют роликами) изготавливают из следующих материалов:

• керамика (самый распространенный вариант);
• негорючая пластмасса (наиболее дешевые).

Источник: https://mebel-doma23.ru/stati/otkrytaya-elektrika-v-derevyannom-dome-poshagovaya-instrukciya-montazhnyh-rabot

Наружная Проводка в деревянном доме. Проводка открытым, в т.ч и незащищенным кабелем.

Для стационарной проводки лучше всего использовать жесткие (одножильные) кабели в двойной или даже тройной изоляции. Изоляция должна быть изготовлена из материалов, не распространяющих горение. Такими кабелями являются ВВГ-нг(-LS) или NYM.

Их допускается крепить электротехническими скобами непосредственно к поверхности в том случае если сечение жилы не превышает 6 кв.мм и прокладка ведется одиночным кабелем. Если применить кабель в обычной изоляции (например весьма распространенный ПУНП), то необходимо устанавливать под кабель прокладку из негорючего материала (металла или асбеста) таким образом, чтобы она выступала не менее чем на 10мм с каждой стороны.

Другой вариант – соблюдение воздушного зазора не менее 10мм от горючего основания. Последний вариант похож на «древний» способ устройства электропроводки витым проводом на керамических роликах. Последние модные тенденции снова возрождают этот способ, который теперь называется ретро-проводка. Он замечательно вписывается в стиль лофт, замечательно смотрится в деревянных домах из бревна. В срубах ретро-проводка уж точно лучше выглядит, чем использование пластиковых кабель-каналов.

Тем не менее, проводка, выполненная электротехническими скобами и качественным кабелем в негорючей изоляции без всякой подкладки, будет вполне надежна. Этот способ самый дешевый. Существенным недостатком следует считать только весьма спорный внешний вид , особенно в тех местах, где приходится параллельно прокладывать сразу несколько кабелей.

Скрытая Проводка в деревянном доме. Как сделать скрытую проводку в деревянном доме

Перед началом выполнения работ необходимо составить проект расположения проводки. При его составлении нужно учесть следующее:

• чтобы при прокладке провода было минимальное количество поворотов.
• Не допускается контакт проводов с древесиной.
• Его прокладка осуществляется внутри медных или стальных трубок.

Разработка плана происходит следующим образом:

1. Необходимо указать места, где будет проложен провод или расположены различные узлы: розетки, выключатели, светильники, мощные электроприборы с отдельным подводом питания.
2. В каждом случае должен быть применен соответствующий вид кабеля. Например, если применяются розетки или выключатели, использующие заземление, к ним подводится такой кабель, где оно предусмотрено.
3. Нужно указать места для размещения распределительных коробок. Рекомендуется делать одну на два помещения.
4. На схеме нужно учесть максимальную мощность, которая необходима для работы электроприборов.

На схеме нужно указывать минимальное расстояние от электропроводки до оконных и дверных проемов. Эти данные будут полезны при проведении ремонта. Они помогут выполнять его, не опасаясь повредить электропроводку.

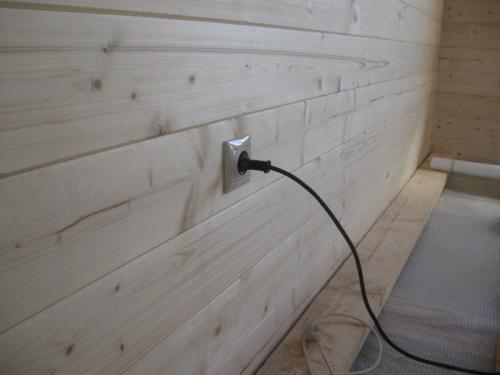

Розетка

После создания схемы, необходимо определить суммарную мощность используемых в доме электроприборов при условии одновременного их включения. Скрытая проводка в деревянном доме должна гарантировать безопасную работу сети с учетом максимальной мощности.

Необходимо правильно подобрать провод. Обычно для прокладки в деревянном доме используется ВВГнг-П (А) или ВВГнг (А).

Он устроен следующим образом:

• Внутри него проходит от 2 до 5 медных жил.
• Каждый провод имеет пластиковую изоляцию. Для облегчения проведения процедуры монтажа каждый провод имеет свой цвет.
• Для всех проводов, входящих в кабель, имеется общая изоляция. Она стойкая к открытому огню, обеспечивает не только прочность, но и гибкость. Наличие такой изоляции позволяет протягивать кабель по трубкам без усилий.

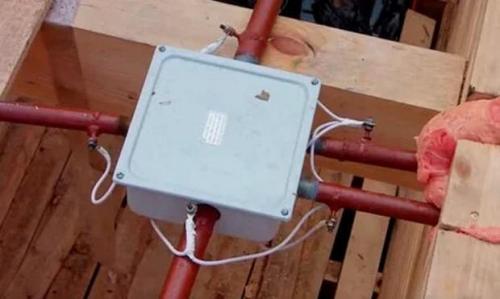

Распаечная коробка

Изоляция позволяет защитить провода от коррозии, обеспечить стойкость к деформациям при температурных изменениях. Важно расположить кабели таким образом, чтобы они имели минимальное число сгибов.

Важно! В случаях, когда у здания сложная конфигурация, препятствующая нормальному размещению проводов, могут быть использованы распаечные коробки.

Проводка в деревянном доме под гипсокартон форум. Монтаж скрытой электропроводки под гипсокартон

При проведении ремонта, или чистовой отделки стен, все чаще применяются листы гипсокартона. Если отбросить маленький недостаток — уменьшение габаритов помещения за счет толщины материала, этот способ наиболее удобен: он не такой трудоемкий, как покрытие стен штукатуркой.

Если вы решили выбрать для отделки именно такой вариант, необходимо знать, как правильно прокладывать электропроводку под фальшстенами.

Существует 3 основных способа монтажа ГКЛ на стену, каждый из них предполагает различные способы организации энергоснабжения.

1. Поклейка листов на стену с помощью клеевых составов. Мало чем отличается от простой штукатурки, но укладывать провод в стену несколько проще. А вот установка подрозетников в гипсокартон в этом случае — задача посложнее.
2. Установка гипсокартона на металлические профили без изолирующей прокладки. Кабель прокладывается в пространстве между базовой стеной и ГКЛ.
3. Монтаж листов на профили, но под гипсокартон укладывается тепло-шумоизоляция. В этом случае, кабели прокладываются особым способом, с учетом выбранного материала изоляции.

Во 2 и 3 случаях, монтаж розеток в гипсокартон не представляет сложности.

Существует еще один вариант. Он нестандартный, но встречается достаточно часто:

Помещение уже отделано гипсокартоном, на нем есть декоративное покрытие (краска, обои), и существует электросеть с розетками и выключателями. А вам понадобилось установить еще несколько точек подключения (розетки 220 вольт, локальная сеть Ethernet, кабель для телевизора). Возможно ли провести работы, не повреждая чистовой слой? Если у вас есть схема крепления листов гипсокартона — никаких проблем.

Открытая электропроводка в деревянном доме пуэ. Как проложить кабель в деревянном доме

Существует несколько вариаций укладки кабеля

Кабель в доме прокладывается следующими способами:

1. открытым;
2. закрытым;
3. внутри строительных коммуникаций.

Открытый метод реализуется путём укладки проводов по специально установленным наружным изоляторам. При этом провод не контактирует с древесиной, за счёт чего обеспечивается высокий уровень пожаробезопасности. Крепление к изоляторам выполняется при помощи обматывания двух жил провода вокруг них. В результате обслуживание электрокабелей существенно упрощается за счёт обеспечения доступа к нему в любом нужном месте. Однако уложенная наружная проводка смотрится весьма неэстетично.

Закрытый способ подразумевает полностью скрытую укладку внутри стенового материала. Кабель полностью скрыт, поэтому внутри помещений можно создавать уникальный дизайн и не беспокоиться по поводу видимости электрокоммуникаций снаружи стен или потолков. Однако в таком случае трудно отследить и своевременно выявить все проблемы с проводкой. При коротком замыкании придётся искать место его возникновения и нарушать отделку стен.

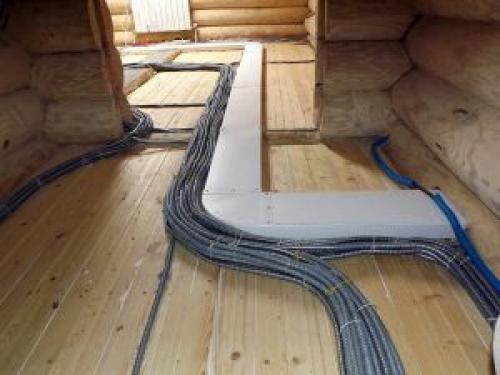

Укладка кабеля внутри строительных коммуникаций предполагает использование коробов или гофрированных трубок. Это промежуточное звено между открытым и закрытым способами, так как с одной стороны обеспечивается доступ к кабелям, а с другой — имеется эстетичный вид. Прокладка внутри коммуникаций является наиболее предпочтительным методом с точки зрения электробезопасности, возможностей обслуживания и эстетичности вида.

Таблица 1. Подбор способов укладки электропроводки в соответствии с требованиями пожаробезопасности.
