Введение

Вытяжка с обратным клапаном — это важный элемент вентиляционной системы, который предотвращает проникновение посторонних запахов и воздушных масс из вентиляционного канала обратно в помещение. Установка такого устройства может показаться сложной задачей для начинающих, но при правильном подходе и соблюдении инструкций процесс становится вполне выполнимым.

Подготовка инструментов и материалов

Перед началом установки убедитесь, что у вас под рукой есть все необходимые инструменты и материалы. Вот список того, что вам понадобится:

• Сверла и сверла по металлу
• Отвертки (плоские и крестовые)
• Плоскогубцы
• Изоляция или герметик
• Дрель
• Лента ФУМ или алюминиевая лента
• Вытяжка с обратным клапаном
• Вентиляционный канал
• Крепежные элементы (гвозди, саморезы)

Процесс установки

Шаг 1: Демонтаж старой вытяжки

Если у вас уже установлена старая вытяжка, необходимо сначала демонтировать её. Отключите питание и осторожно снимите старое устройство. Если вытяжка крепилась на саморезы, аккуратно выкрутите их. Если же используется клеящий состав, возможно, потребуется немного усилий, чтобы отсоединить её от стены.

Шаг 2: Установка обратного клапана

Обратный клапан устанавливается в вентиляционный канал. Он предотвращает попадание воздуха из канала обратно в помещение. Установите клапан в соответствии с инструкцией, обычно это происходит следующим образом:

1. Очистите вентиляционный канал от пыли и мусора.
2. Вставьте обратный клапан в канал, убедившись, что он правильно зафиксирован.
3. Закрепите клапан с помощью герметика или изоляционной ленты.

Шаг 3: Установка вентилятора

Вентилятор является основным элементом вытяжки, отвечающим за движение воздуха. Установите вентилятор в соответствии с инструкцией:

• Подключите вентилятор к электрической сети, соблюдая правила безопасности.
• Установите вентилятор в подготовленное место, обычно на стену или потолок.
• Закрепите вентилятор с помощью саморезов или гвоздей.

Шаг 4: Подключение внешнего блока

Если вытяжка имеет внешний блок, его необходимо установить на улице. Это обычно делается следующим образом:

1. Подготовьте место для установки внешнего блока, убедившись, что оно защищено от осадков.
2. Подключите внешний блок к вентиляционному каналу.
3. Закрепите блок с помощью крепежных элементов.

Проверка герметичности и устранение неполадок

После установки важно проверить герметичность всех соединений. Для этого можно использовать следующие методы:

• Проверьте все соединения на наличие щелей.
• Используйте зажигалку или свечу, чтобы проверить, нет ли утечек воздуха.
• Если обнаружены щели, устраните их с помощью герметика или изоляционной ленты.

Таблица: Основные характеристики вытяжек с обратным клапаном

Характеристика	Описание
Производительность	Объем воздуха, который вытяжка может вывести за единицу времени.
Уровень шума	Уровень шума, который издает вытяжка во время работы.
Напряжение	Напряжение, необходимое для работы вытяжки.
Гарантия	Срок гарантии на изделие.

Советы по выбору подходящего места для установки

Выбор места для установки вытяжки с обратным клапаном важен для эффективной работы вентиляционной системы. Вот несколько советов:

• Устанавливайте вытяжку в месте, где воздух наиболее загрязнен (например, на кухне возле плиты).
• Убедитесь, что место установки находится на расстоянии не менее 10 см от потолка.
• Избегайте установки в местах с высоким уровнем влажности, если вытяжка не предназначена для этого.

Рекомендации по безопасности

При установке вытяжки с обратным клапаном важно соблюдать правила безопасности:

• Отключите питание перед началом работ.
• Используйте защитные перчатки и очки.
• Не работайте с электроинструментами в влажной среде.

Заключительные мысли

Установка вытяжки с обратным клапаном — это процесс, который требует внимания и аккуратности, но при правильном подходе может быть выполнен даже новичком. Следуя инструкциям и соблюдая правила безопасности, вы сможете обеспечить эффективную вентиляцию вашего помещения и предотвратить проникновение посторонних запахов.

Связанные вопросы и ответы:

Для чего нужен обратный клапан на вытяжке

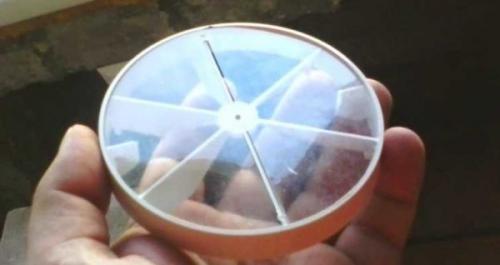

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

• С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.



  Виды заслонок на обратном клапане для вентиляции

• С заслонкой из двух частей (бабочка). Этот вариант встречается только в круглых клапанах. Также имеется ось. На ней закреплены два полудиска, которые удерживаются в закрытом положении при помощи пружин. Пружины слабые, их может открыть даже не слишком сильный поток. Но при слабом дуновении естественной вентиляции может не сработать.
• Мембранные. В качестве заслонки используется гибкий пластик. Этот вариант кажется наиболее предпочтительным — мембрана должна легче открываться. На деле же мембранные клапана работают хуже других. Сначала они действительно могут реагировать даже на небольшое движение воздуха. По мере накопления пыли и копоти, становятся все тяжелее и, через некоторое время, залипают.



Как выбрать подходящий обратный клапан для своей вытяжки

И при выборе, и при установке прибора всегда необходимо держать в голове ряд важных нюансов.

• Прежде всего, вытяжка для кухни должна приобретаться не только и не столько по соображениям компактности или подходящего к общему оформлению внешнего вида. Чтобы прибор справлялся со своей главной задачей, он должен обладать требуемой производительностью.

Обычно исходят из расчета десятикратного воздухообмена. То есть объем (определить его несложно обычным перемножением длины, ширины и высоты помещения) кухни следует умножить на десять – именно такой массив воздуха вытяжка должна быть способной перекачать в течение часа.

Чтобы исключить неожиданности, связанные, например, с резким перепадом давления в вентиляционной шахте или с засорением воздуховодных каналов с нарушением из проходимости, лучше это коэффициент брать не 10, а даже 12÷13. Путь будет небольшой эксплуатационный запас.

• Следует заранее обследовать и оценить место планируемой установки прибора. Если предполагается крепление к стене, то должно быть для этого достаточно места. Ну а сама стена, понятное дело, быть достаточно прочной, обладающей должной несущей способностью, чтобы выдержать нагрузку от навешиваемого прибора.
• Очень частое явление – вдоль стены к плите опускается металлическая труба газопровода. Самостоятельно изменять ее положение – категорически запрещается, а вызов мастеров для переделки может потребовать немало дополнительных затрат. Выход – монтаж вытяжки с небольшим отступом от стены, но для этого придётся продумать специальные кронштейны или крепления или же фиксировать на поверхности стены прокладку, например, деревянный брус.

Цены на вытяжку «Bosch»

вытяжка «Bosch»

Довольно распространенная картина – свободному креплению вытяжки к стене мешает труба газового стояка. Приходится придумывать способы монтажа прибора на некотором удалении от поверхности.

• Высота установки вытяжки тоже должна подчиняться определенным правилам. Понятно, что на первое место должны выступать вопросы безопасности эксплуатации прибора. Поэтому вытяжку запрещено располагать ближе 700 мм от газовой плиты и 600 – от электрической. Должен учитываться и рост хозяев – так, чтобы о прибор не биться головой при приготовлении пищи. Но излишне «задирать» высоту установки тоже не рекомендуется – это негативно сказывается на эффективности отвода и фильтрации поднимающихся испарений. Оптимальной видится высота от 750 до 850 мм.

Это правило допустимой высоты над поверхностью плиты справедливо для большинства вытяжек с горизонтальной рабочей поверхностью

Есть, правда, и исключения из правил. Так, некоторые современные вытяжки с рабочей поверхностью, расположенной под углом к горизонту, допускается располагать несколько ниже. Но это обязательно оговаривается производителем в инструкции по эксплуатации конкретной модели.

Производитель в инструкции по установке вытяжки может указывать и другие рекомендуемые параметры ее расположения. Их и следует придерживаться при монтаже.

Кстати, при приобретении вытяжки подобного типа следует обращать внимание еще на одно обстоятельство. Некоторые модели рассчитаны на работу исключительно с электрическими плитами. То есть использование их в «тандеме» с газовым оборудованием – категорически запрещено.

Какие инструменты необходимы для установки вытяжки с обратным клапаном

Монтаж обратного клапана на воду делается в следующих местах:

• на выходе погружного насоса, находящегося в колодце или скважине. После прекращения работы насоса, вода не будет возвращаться обратно;
• на конце опущенного в воду всасывающего патрубка поверхностного насоса либо насосной станции. После того как будет выключен насосный агрегат, вода будет оставаться в патрубке;
• на выходе холодного трубопровода в бойлер. В данном случае, при отсутствии воды в холодном трубопроводе из бойлера не будет обратного оттока воды;
• на разные виды трубопроводов, в особенности, когда одновременно используются горячий и холодный трубопроводы. Из-за разности давлений в трубопроводах может возникнуть продавливание горячей воды в трубопровод с холодной водой либо, наоборот, через смеситель. Клапан, смонтированный на каждый из трубопроводов отдельно, предотвратит ее обратный отток;
• в автономных системах отопления, когда есть в наличии несколько отдельных контуров с разными давлениями теплоносителя. В данном случае на каждый контур установлен отдельный насос. В случае если насосы разной мощности, может случится так, что более мощный аппарат может продавить теплоноситель в соседний контур, который снабжает агрегатом меньшей мощности. Это совершенно недопустимо, поэтому обратный клапан является обязательной деталью в такой системе;
• на водомеры, для того чтобы предотвратить движение воды в обратную сторону;
• в канализации для предотвращения обратного потока стоков.

Как определить оптимальное место для установки обратного клапана

Иногда владельцы демонтируют обратный клапан. Если вода поступает в нагреватель равномерно, то такой вариант возможен. Однако при небольшом сбое возможны такие последствия:

1. Снижение уровня жидкости ниже нагревательных элементов. В этом случае они быстро перегорят, а замена их обойдется недешево.
2. Изменение давления в водопроводе в результате парообразования. В этом случае происходит разрыв накопительного бака с выплескиванием кипятка наружу. Возникает угроза получения ожогов для окружающих водонагреватель людей.

Функции

Основными функциями этого узла являются:

1. Аварийный сброс излишков жидкости при ее расширении в результате нагрева. В этом случае возрастает воздействие на стенки бака, что может привести к их деформации или разрушению. В зависимости от напора вода начинает капать через клапан или течь сильным потоком.
2. Предотвращение влияния на корпус гидроударов, которые возникают при резком увеличении скорости наполнения бойлера. Возникающее при этом давление выравнивается через предохранительное устройство.

Принцип работы

Основными деталями предохранительного клапана являются:

1. Стальной или латунный корпус, иногда с никелевым, хромовым или цинковым покрытием для продления срока службы. У него есть внешняя резьба для монтажа на накопительный бак и патрубок для отвода жидкости.
2. Большой и малый цилиндры, расположенные в виде буквы Т, с пружинами и тарельчатыми пластинами.

Устройство предохранительного клапана.

Порядок срабатывания устройства таков:

1. До тех пор, пока напор в накопителе меньше, чем в трубопроводе, клапан большого цилиндра открыт. По мере заполнения пластина большого цилиндра поджимается к выступам корпуса пружиной и прекращает подачу жидкости.
2. Во время нагрева происходит повышение температуры и давления внутри бойлера. Пока оно не превышает максимально допустимое, клапан не работает.
3. Как только давление превышает предельное, происходит сжатие пружины малого цилиндра. В результате открывается проход к выходному штуцеру, через который излишки воды стекают по трубке.
4. После выравнивания давлений клапан закрывается.

Для того чтобы жидкость не стекала на пол, на сброс надевают трубку из армированного прозрачного материала и закрепляют ее прочными металлическими хомутами. Через ее стенки владелец контролирует работоспособность предохранительного устройства. Если вода при нормальной работе лишь чуть подкапывает, то клапан исправен. В этом случае через него выходит за сутки примерно 1,5-3% воды от общего объема водонагревателя.

Если этот показатель больше, то нужно искать причину неполадок — утечку в баке или поломку клапана.

Как подключить вытяжку к вентиляционному каналу с обратным клапаном

Хлопок обратного клапана вытяжки может быть довольно раздражающим и приводить к неприятным последствиям. В этой статье мы поделимся некоторыми лучшими рекомендациями от экспертов о том, как избежать хлопка обратного клапана вытяжки.

1. Проверьте установку обратного клапана

Убедитесь, что обратный клапан установлен должным образом и работает правильно. Если вы не уверены, лучше обратиться к специалисту, который может проверить и исправить ошибки в установке.

2. Регулярно чистите и обслуживайте вытяжку

Следите за чистотой и состоянием вытяжки. Регулярно очищайте фильтры и проверяйте, чтобы они были установлены правильно. При необходимости замените вытяжку. Чистая и хорошо обслуженная вытяжка будет работать эффективнее и поможет предотвратить хлопок обратного клапана.

3. Используйте утечки и клапаны с высокой плотностью

Убедитесь, что утечки и клапаны в вашей вытяжке имеют высокую степень плотности. Это поможет предотвратить проникновение воздуха в противоположном направлении и уменьшит риск хлопка обратного клапана.

4. Не используйте излишнюю мощность

Не используйте вытяжку на максимальной мощности, если это не требуется. Использование возможностей вытяжки на 100% может создать разницу в давлении воздуха и вызвать хлопок обратного клапана. Используйте только необходимую мощность и регулярно проверяйте ее работу.

5. Установите дополнительный воздухозабор

Если обычный воздухозабор недостаточен, установите дополнительный воздухозабор. Это поможет уравновесить давление и предотвратить обратное движение воздуха. Спросите у специалистов, какой дополнительный воздухозабор будет наиболее эффективным для вашей вытяжки.

В заключение, чтобы избежать хлопка обратного клапана вытяжки, важно правильно установить обратный клапан, регулярно чистить и обслуживать вытяжку, использовать утечки и клапаны с высокой плотностью, не использовать излишнюю мощность и в случае необходимости установить дополнительный воздухозабор. Соблюдая эти рекомендации, вы сможете эффективно работать с вытяжкой и избежать нежелательного хлопка обратного клапана.

Как проверить герметичность установки обратного клапана

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Как избежать засоров в обратном клапане вытяжки

Установка клапана необходима для предотвращения образования обратной тяги в вентиляционных воздуховодах.

Технология монтажа зависит от типа прибора. Предусмотрена установка обратного клапана на вентиляцию методом вставки в воздуховод, креплением на отверстие вентиляционного канала или в паре с тройником.

В этой статье подробно рассмотрим этапы монтажа и варианты изготовления вентиляционного узла своими руками. Сделаем обзор разновидностей и рейтинга популярных моделей. Рассмотрим принцип работы, плюсы и минусы клапана, санитарные нормы вентиляции.

Воздушный, обратный, антивозвратный клапан для вытяжки, это один и тот же технический узел под разными названиями, предназначенный для установки в вытяжной канал во избежание образования обратной тяги.

Элемент вентиляции устанавливают на кухне, в отдельной ванной комнате и туалете, совмещенном санузле. Если вытяжка из специфических комнат организована по одному каналу, на магистральном воздуховоде ставят промежуточные воздушные клапаны для предотвращения проникновения неприятного запаха из одного помещения в другое.

Бытовые вытяжные зонты производители иногда комплектуют антивозвратным устройством, установленным после вентилятора.

Однако в вентиляционную сеть кухни врезают еще один тройник с обратным клапаном для вытяжки в качестве дополнительного элемента.

Заслонка узла закрыта, когда вентилятор зонта работает над варочной плитой. После выключения мотора принудительное отведение грязного воздуха через вытяжной зонт прекращается.

В работу вступает дополнительный вентиляционный обратный клапан для естественной вентиляции, который через открывающуюся заслонку пропускает свободно циркулирующие воздушные потоки. Однако воздухообмен выполняется при условии поступления в кухню приточного воздуха.

Для каждой комнаты в квартире и частном доме установлены санитарные нормы вентиляции. Табличные значения имеются в свободном доступе, поэтому рассмотрим в качестве примера основные данные:

• раздельная ванная комната или душевая и туалет – 25 м³/час;
• кухня с газовой плитой – 90 м³/час;
• кухня с электроплитой – 60 м³/час;
• хозяйственные комнаты – 25 м³/час;
• жилые комнаты – 30 м³/час на 1 человека.

Работа антивозвратного узла незаметна, но установка обратного клапана на вентиляцию нужна именно для поддержания санитарных норм в помещениях разного целевого назначения.

Устройство, принцип действия обратного воздушного клапана

Антивозвратный вентиляционный узел состоит из корпуса с шибером. Роль заслонки исполняет мембрана, лепестки в виде жалюзи, круглый пятак цельной или раздельной конструкции из двух половинок.

Независимо от вида, все приборы обратной тяги работают по одному принципу:

• Когда грязный воздух принудительной или естественной тягой отводится из помещения на улицу, заслонка открыта.
• После прекращения отведения воздуха из помещения заслонка закрывается. Шибер плотно прилегает к посадочному гнезду на корпусе. Обратные потоки воздуха через закрытую заслонку не способны проникнуть в помещение.

Полезность установки вытяжки с клапаном обратной тяги ощутима, когда к одному каналу подключены вентиляционные воздуховоды соседних комнат.

Если, к примеру, на кухне выключен вытяжной вентилятор, принудительно отводимый грязный воздух с неприятными запахами не попадет в помещение из туалета или ванной.

Плюсы и минусы установки воздушного клапана

Установка на вытяжку антивозвратного узла – необходимая мера для правильной работы вентиляции. Независимо от конструкции, прибор обратной тяги имеет следующие плюсы:

• предотвращает образование обратной тяги, проникновение по общему воздуховоду грязного воздуха из одной комнаты в другое соседнее помещение;
• бесшумно работает, не создает дискомфорт находящимся в помещении людям;
• не требует сложного обслуживания, замены расходных материалов из-за их отсутствия как в примере с угольным фильтром вытяжки;
• Минус установки вентиляционного узла обратной тяги проявляется только в некачественном его исполнении.

У дешевых пластиковых моделей способны самопроизвольно выпадать заслонки. Проблема решается простой доработкой конструкции своими руками или покупкой качественной модели.
