Узнайте, как правильно подключить 4 провода на люстре

Узнайте, как правильно подключить 4 провода на люстре

Рабочими, основными проводниками считаются «фаза» и «ноль». В домах старой постройки все провода имеют одинаковую расцветку. В новых домах или в домах после капитального ремонта, разводка электрической проводки осуществляется разноцветными проводами, что упрощает процесс подключения. К сожалению, это бывает не всегда и лучше лишний раз перестраховаться, прозвонив все провода: электрики бывают всякие и не всегда придерживаются определенных правил. Особенно это актуально по отношению к частным специалистам, у которых зачастую даже отсутствуют документы, допускающие их к подобным работам.

Чтобы определиться, где какой провод, можно воспользоваться либо мультиметром, либо индикаторной отверткой, с помощью которой легко определить фазный проводник. Если на потолке 3 провода, и они коммутируются двумя выключателями, то должно быть 2 фазных провода и один нулевой. Выключатели следует включать/выключать поочередно, чтобы определить, какой фазный проводник связан с определенной клавишей выключателя. После того, как назначение всех проводов определено, можно приступать к подключению люстры, выключив перед этим автомат на осветительном щитке для надежности, хотя достаточно перевести клавиши выключателей в положение «выключено» и проконтролировать наличие напряжения на фазных проводах с помощью индикаторной отвертки. Как правило, выключателями коммутируются фазные проводники, как более опасные.

Прозвонка проводов на потолке темтером

На фото можно увидеть, по какой технологии определяются провода при наличии мультиметра. В первую очередь следует перевести переключатель на мультиметре в положение, когда измеряется переменное напряжение, выбрав предел измерения больше 220 V. При прозвонке двух фазных проводов мультиметр не покажет ничего, поэтому можно смело говорить, что третий провод является нулем. Затем делаются контрольные измерения, подключая к мультиметру поочередно третий провод и каждый из проводов определенные заранее, как фазные. Прибор должен показать напряжение в пределах 220 V. Если провода не имеют разной расцветки, то нулевой провод можно пометить, например, наклеив кусочек изоленты.

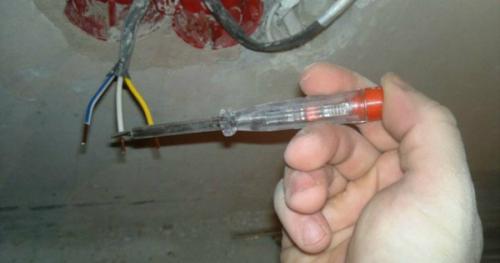

Намного проще вызвонить все провода с помощью индикаторной отвертки: если индикатор зажегся, значит это фазный провод, а если нет – значит нулевой. Остается только их пометить.

Использование индикаторной отвертки для поиска фазы

Если на потолке торчит 2 провода, то это «фаза» и «ноль», хотя иногда важно знать, какой из двух проводников фазный. Как правило, на некоторых современных люстрах на клеммниках ставятся отметки «N» и «L», поэтому нулевой провод желательно подключить к клемме «N», а фазный – к клемме «L».

Связанные вопросы и ответы:

Что такое 4 провода на люстре

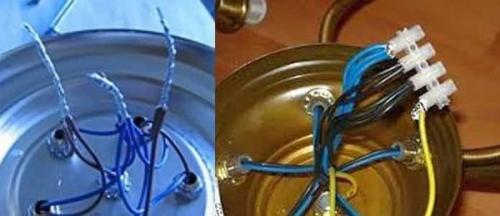

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.



  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

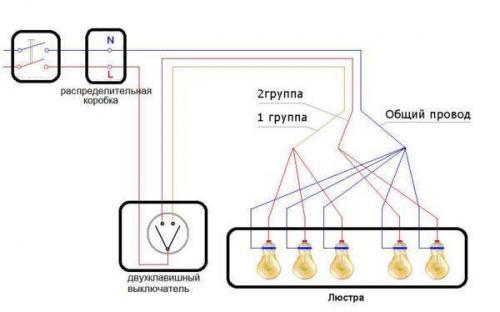

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

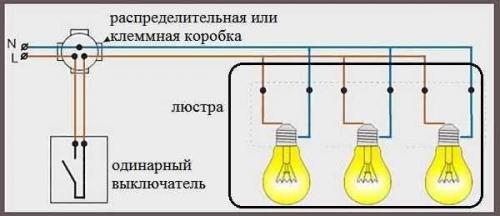

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Какие типы люстр могут иметь 4 провода

Количество проводов, выходящих из потолка и из люстры, может быть разным. Поэтому ниже мы будем рассматривать возможные комбинации и способы соединения.

Из потолка и из люстры выходит по два провода

Это самый простой вариант. В данном случае один провод люстры (все равно какой) соединяем с потолочным нулем, второй – с фазой. Если в люстре несколько ламп, загораться они будут одновременно.

Так выглядит схема поключения люстры в этом случае

Из потолка выходит два провода, а из люстры – три

Такой вариант возможен только в одном случае: третий провод в люстре является заземляющим. Он отличается желто-зеленой изоляцией. Его придется просто заизолировать. Дальше поступаем, как в предыдущем случае.

Из потолка выходит три провода, а из люстры – два

Такое возможно в двух случаях:

1. Один из проводов в потолке – заземление. Его не нужно никуда подключать, а только заизолировать. Теперь можно считать, что из потолка выходит два провода, и поступать, как в первом рассмотренном варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможна установка двухклавишного выключателя. Если из люстры выходит всего два провода, то устанавливать такой выключатель особого смысла нет, потому что все лампы (если их больше одной) все равно будут зажигаться одновременно. В этом случае может быть два варианта соединения:

• Заизолировать один потолочный фазный провод и дальше действовать так, как будто из потолка выходит только два провода (этот вариант рассмотрен выше).
• Соединить оба фазных потолочных провода с одним из проводов люстры, а нулевой провод из потолка соединить со вторым проводом из люстры. В этом случае, если пользоваться двухклавишным выключателем, включаться освещение будет любой клавишей, а выключаться только при переводе обоих клавиш в положение «выключено».

Из потолка выходит два провода, а из люстры – больше трех

Такое возможно, если люстра рассчитана на несколько ламп и провода для подачи напряжения на каждую из них не сгруппированы производителем определенным образом, а просто выведены наружу: по два для каждой лампы плюс общее заземление.

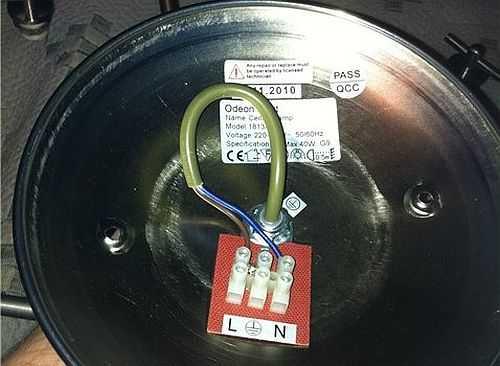

Сначала надо сразу найти выходящий из люстры заземляющий провод и, если он есть, заизолировать его. Все оставшиеся провода предназначены для подключения к потолочному нулю и фазе. Они отличаются цветом. Соответственно, требуется сгруппировать (соединить друг с другом) выходящие из люстры провода одного цвета. Далее одну группу нужно соединить с потолочной фазой, вторую – с потолочным нулем. Все лампы в люстре после подключения будут загораться одновременно.

Так в этом случае подключается люстра к выключателю

Из потолка выходит три провода, а из люстры – больше трех

В данном случае конструкция люстры такая же, как в предыдущем, но наличие третьего потолочного провода вносит изменения в схему ее подключения.

Три провода могут выходить из потолка в двух случаях:

1. Один из них – заземление. Его нужно соединить с заземлением люстры, а если такого провода нет, просто заизолировать. Дальнейшие действия такие же, как в предыдущем варианте.

2. В потолке два провода – фаза, а один – ноль. Это значит, что возможно использование двухклавишного выключателя. Он применяется, чтобы включать не все лампы сразу, а группами. Для этого провода, выходящие из люстры (они двух цветов), нужно разбить уже не на две, а на три группы. Необходимо выполнить следующие действия:

• Соединить между собой провода одного цвета и подключить их к потолочному нулю.
• Все остальные выходящие из люстры провода второго цвета нужно произвольно разделить еще на две группы и каждую из них подключить к одному из фазных потолочных проводов. В результате их можно будет включать раздельно.

Такой способ подключения удобно использовать для люстр, в которых три и больше ламп. Провода можно сгруппировать и подключить таким образом, что, например, в трехрожковой люстре одной клавишей двухклавишного выключателя будет включаться одна лампа, второй – две, а двумя одновременно – три. По такому же принципу можно подключать люстры с бо́льшим количеством рожков, группируя их произвольным образом.

Так подключается люстра, если используется двухклавишный выключатель

Из потолка выходит четыре провода, а из люстры – три или больше

Такое возможно только в одном случае: один из потолочных проводов – заземление, а оставшиеся три – это две фазы и ноль. Потолочный заземляющий провод нужно соединить с заземлением люстры или заизолировать. Дальнейшие действия такие же, как в пункте 2 предыдущего варианта.

Как определить, сколько проводов нужно для люстры

Первоочередная задача – проинспектировать насколько правильно был подключен выключатель. На одной из линий индикатор напряжения в разомкнутом положении должен показать наличие потенциала фазы.

На месте, где планируется устанавливать люстру, должны выходить две жилы, а именно нейтральный и фазный провод, идущий от переключателя.

Количество проводников у самого прибора будет больше, особенно когда подключается многорожковый светильник. Также возможно наличие заземляющей жилы, если в доме эксплуатируется электропроводка с системой заземления TN-C-S.

Если при проверке не удалось обнаружить фазу, это говорит о неправильном подключении проводки или же о проблемах с закреплением жил в рабочем механизме выключателя

Для правильного распределения назначения каждого кабеля необходимо проверить наличие у них напряжения. Для этого есть несколько специальных приборов: индикатор, вольтметр, цифровой мультиметр и др.

Работать с индикатором напряжения несложно: необходимо прикасаться его наконечником к очищенному от изоляции участку проводки.

Только один кабель не подсвечивает прибор — ноль, остальные при контакте с отверткой будут вызывать его свечение — фаза. Поочередное переключение двух клавиш выключателя поможет распознать принадлежность провода к нужной клавише.

Помимо ноля и фазы в новостройках дополнительно размещают заземление. Подключение желто-зеленого провода производится к аналогичному кабелю светильника

Подобный метод определения используется и при измерении цифровым мультиметром. Его необходимо выставить в режиме «Вольты» и задать шкалу — более 220 В. Чередуя необходимо прикасаться щупами к парам проводов.

Фазная пара не приведет к изменениям на циферблате прибора. Соединив щупами возможную фазу и ноль, можно наблюдать на индикаторе цифру 220 В. Если проводка имеет одинаковый цвет лучше разметить ее маркерами.

Как выбрать подходящий набор проводов для люстры

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы:

Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках. Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Как правильно подключить 4 провода на люстре

Следует начать с самого простого варианта – как подсоединить люстру при выходе их полотка двух проводов. Очевидно, что это «ноль» и «фаза». Первый идёт к распределительной коробке, а второй к выключателю, где должен прерываться. Желательно произвести проверку правильности этих общепринятых правил, потому что человеческий фактор никто не отменял и вероятность, что электрики в своё время ошиблись, существует.

Проводка помещения

Чтобы проверить проводку понадобиться наличие специализированного сигнализационного прибора для обнаружения фазы, который чаще всего выглядит как отвёртка в прозрачном корпусе.

Пример одной из самых распространённых и простых отвёрток-тестеров Источник mihalich.group

Начать стоит с полного обесточивания помещения с помощью рубильника на распределительном щитке. Это важно для качественной зачистки проводов. Нужно снять с концов изоляцию и возможные окислы размером до 1 см. Затем развести зачищенные кончики в разные стороны, чтобы не допустить замыкания, и снова пустить ток.

Сначала выключатель светильника должен находиться в выключенном положении. Нужно проверить все провода на наличие фазы. Если фаза обнаружится, то с проводкой проблема. Исправить это самостоятельно вряд ли удастся, просто придётся учесть этот факт и быть более осторожным в последующих действиях.

Аналогично нужно найти фазу с включённым выключателем. Этот провод нужно запомнить или пометить.

Отметим, что для установки двухклавишного или трёхклавишного выключателя нужно иметь минимум такое же количество проводов с фазой в кабеле. Эти провода лучше также пометить, чтобы не сделать ошибки. Важно, что проверка наличия фазы нужна, даже если провода промаркированы правильными расцветками.

Какие инструменты нужны для подключения 4 проводов на люстре

Рассмотрим подключение люстры с двойным выключателем тремя проводами. Из потолка в этом случае выходят две фазы от переключателя и один ноль от распределительной коробки. Жилы тестируют, чтобы выделить одну с нулевым потенциалом. Ее отмечают каким-нибудь заметным цветом или знаком.

Проводка каждого современного светильника уже разделена по принадлежности. Из каждого рожка выходят по две жилы. Это будет фаза и ноль. Последние нужно объединить и сразу подключить к проводу на потолке, отмеченному, как нулевой. Остальные два соединяются с фазными проводами, идущими от выключателя. Каждый по отдельности.

Все соединения надежно изолируются. И только после этого можно подавать напряжение со щитка. Сразу две лампы загорятся, если только активировать обе клавиши на выключателе одновременно.

Схема подключения на двухламповый светильник Источник evolution-rostov.ru Двухламповый потолочный светильник 9612/2 хром/венге Источник lustrof.ru

На три лампы

Если провода на потолке не обозначены цветом, их прозванивают. Та жила, в которой нет напряжения является нулевой. Поскольку на люстре уже три рожка, то проводов из нее будет выходить шесть. Необходимо выполнить две отдельных скрутки при подготовке.

Из каждого рожка берется по одному проводу и соединяются в один. Его сразу можно подключать к нулевому на потолке. Далее оставшиеся провода из двух рожков также скручиваются вместе и подключаются к одной из фазных жил, идущих от выключателя. Последний провод из третьего рожка соединяют со второй фазной жилой.

Трехламповая люстра на штанге Eurosvet Susan 30124/3 античная бронза Источник lustrof.ru

На 4 светильника

Если провода на потолке уже протестированы, то можно переходить к подключению двухклавишного выключателя на люстру. Прежде всего необходимо сгруппировать источники света. Можно поделить их поровну. Также продумать будущую экономию. Выделить один рожок отдельно, а остальные три соединить. В этом случае в повседневном режиме будет гореть только одна лампа. При необходимости в более ярком освещении можно задействовать либо клавишу, отвечающую сразу за три свечи, либо одновременно активировать всю люстру.

Схема подключения на четырехрожковую люстру Источник cable.ru

Как и в других случаях, нули собираются в одно целое и сразу соединяются с распределительной коробкой. В зависимости от выбранного варианта группировки производится скрутка фазных проводов. Если выбрана схема 2×2, то можно запланировать, чтобы лампы зажигались крест-на-крест.

Четырехламповая потолочная люстра Vitaluce V1482/4PL Источник lustrof.ru

Потолочные люстры для дома: обзор популярных моделей и их совместимости со стилистикой помещения

Пятирожковый вариант

Иногда из многорожковых люстр выходит один общий ноль. В этом случае все просто. Его сразу можно соединять с проводом (нулевым), идущим от распределительной коробки. Когда видно 5 синих проводов, выходящих из каждого рожка, их скручивают вместе.

Как защитить провода от механических повреждений

Помимо силовых кабелей, проложенных в грунте, важно обеспечивать эффективную защиту линий внутренней электропроводки, прокладываемой в стенах зданий. Защита кабеля от механических повреждений на стене должна предотвратить его разрушение при выполнении ремонтных, отделочных, монтажных работ, связанных с бурением отверстий. Также она защищает линию от других случайных повреждений.

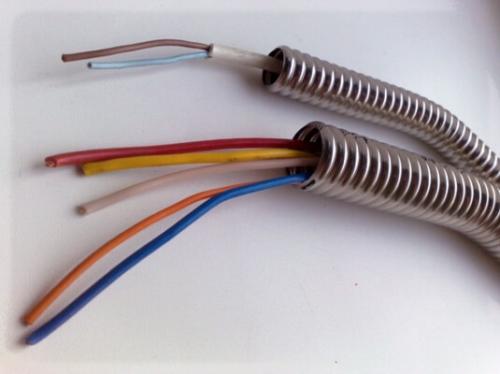

Наиболее распространенными материалами для защиты проводки в стене являются:

• гофрированная ПВХ труба;
• жесткая пластиковая труба;
• металлический гофрированный рукав.

Гофрированная труба используется при прокладке кабеля по негорючим и слабогорючим поверхностям. Из этих трех вариантов защиты она обладает наименьшей прочностью. Поэтому ее целесообразно использовать при небольшой вероятности механического воздействия на проводку. Чаще всего ее используют для защиты питающего кабеля, проложенного под гипсокартоном.

Жесткие пластиковые трубы для кабельных линий изготавливаются из ПНД или ПВХ. Они обладают повышенными прочностными характеристиками, устойчивостью к температурным воздействиям. Благодаря этому такие трубы способны эффективно защищать проложенный в стене кабель от механических воздействий. В том числе они могут предотвратить повреждение линии сверлом. Также пластиковые трубы часто используются для защиты кабеля при открытой прокладке.

Металлический гофрированный рукав сочетает высокую прочность и гибкость. Он удобен в прокладке и надежно защищает проводку от механических повреждений. Кроме того, важным плюсом металлической защиты кабеля является высокая огнестойкость. Благодаря этому металлический рукав защищает кабель при внешнем возгорании, что делает его эффективным материалом для прокладки электрических линий в деревянных домах. Также он предотвращает распространение горения при возникновении короткого замыкания в кабеле.

Можно ли использовать любую люстру с 4 проводами

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

• клавиш – включаются одновременным нажатием или по одной;
• рамка – снимают во время монтажа;
• клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

1. Включена первая клавиша – горит одна лампа (первая группа).
2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

1. Используемые инструменты должны иметь заизолированные рукоятки.
2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.
