Защита от засорения: роль обратного клапана на водонагревателе

Защита от засорения: роль обратного клапана на водонагревателе

Выпускают несколько видов предохранительных клапанов: прорывные, пружинные,магнитно-пружинные,рычажно-грузовые. Для защиты водонагревателей применяют пружинные устройства.

Клапаны такого типа обладают следующими преимуществами:

• Могут применяться много раз. После срабатывания и сброса давления рабочий механизм возвращается в исходное положение, перекрывая утечку горячей воды.
• Рассчитаны на давление 0,6–0,8 МПа. Величина давления срабатывания соответствует нормальному давлению в водопроводной системе или в емкости. При необходимости можно установить устройства на большее давление без существенного удорожания.

Клапан состоит из корпуса с выпускным патрубком, тарельчатого седла, пружины, защитной крышки. Вместо седла в устройствах для бойлеров большой емкости в качестве запорного устройства применяется шаровой узел. Такая конструкция более надежна и устойчива к износу. Клапан может комплектоваться рукояткой для ручного принудительного сброса давления.

Выпускают также совмещенные пружинные клапаны. Устройства предохраняют от повышения давления и предотвращают попадание горячей воды во входной патрубок. Клапаны совмещают функции предохранительного и обратного.

Прорывные клапаны применяются реже. Устройства рассчитаны на сброс большого объема воды. При повышении давления мембрана клапана разрывается, выпуская рабочую среду из емкости или трубы. Устройства такой конструкции действуют однократно. После срабатывания замене подлежит мембрана или сам клапан.

Связанные вопросы и ответы:

Что такое обратный клапан на водонагревателе

Почему капает вода из предохранительного клапана водонагревателя?

На входе накопительного водонагревателя устанавливается предохранительный или обратный клапан.

При нагреве воды происходит постепенный рост температуры.

Вода при нагревании расширяется, в результате чего растет давления в водонагревателе!

Если значение давления не превышает допустимого, предохранительный клапан водонагревателя остается закрытым. Когда давление достигает критической отметки, клапан открывается и через него вытекает излишек воды, избыточное давление сбрасывается. После понижения давления клапан снова закрывается.

Вода из предохранительного клапана может капать, если давление в водонагревателе превышает допустимый уровень.

Небольшой слив воды из предохранительного клапана является нормальным явлением!

Повышение давления в водонагревателе может быть вызвано несколькими причинами:

• Повышенным давлением в водопроводной сети.
• Неправильной работой регулятора давления.
• Засорением трубопроводов или фильтров.

Однако, возможны и другие причины, почему капает вода из предохранительного клапана.

Например, вода может капать из предохранительного клапана по причине перегрева воды в бойлере!

Перегрев может возникнуть, если не работает термостат или если значение температуры воды в баке настроено неправильно.

Вода из клапана может капать по причине его неисправности. Может потребоваться замена или ремонт клапана.

Чтобы предотвратить капание воды из предохранительного клапана:

• Регулярно проверяйте и регулируйте давление в водонагревателе.
• Проверьте работу термостата и настройте его на оптимальную температуру.
• Регулярно чистите трубопроводы и фильтры.

Наличие предохранительного клапана является обязательным для эксплуатации накопительных водонагревателей!

Это предусмотрено руководством по эксплуатации водонагревателей.

Руководства по эксплуатации также содержат подробное описание установки клапана.

Клапан предохраняет возможное повреждение бака водонагревателя избыточным давлением. Вода, находящаяся в баке водонагревателя, нагревается, образуется пар и повышается давление в баке. Предохранительный клапан позволяет выпускать избыточное давление.

При выборе водонагревателя следует обратить внимание на наличие и характеристики предохранительного клапана, чтобы быть уверенным в его надежности и соответствии требованиям системы водоснабжения!

Функции клапана

Главными функциями предохранительного клапана являются:

Снижение давления. Когда давление воды достигает максимального допустимого уровня, предохранительный клапан срабатывает и снижает давление в системе.

Безопасность. Работа предохранительного клапана обеспечивает безопасность водонагревателя и его пользователей.

Предотвращение повреждений. Когда давление в системе превышает допустимые значения, это может привести к повреждению бака водонагревателя.

Компенсация гидроударов также является важной функцией предохранительного клапана. Хотя это явление не часто встречается в системе водоснабжения, оно может серьезно повредить бак бойлера.

Если работоспособность предохранительного клапана нарушена, то рост давления спровоцирует деформацию и разрыв бака!

Какие проблемы могут возникнуть, если обратный клапан отсутствует на водонагревателе

Для начала уточним, что обычный клапан для канализации и клапан для фановых труб имеют разное устройство, и соответственно, работают по разным принципам.
Обычный обратный клапан имеет разные размеры приемных и выпускаемых патрубков, а в камере, расположенной между ними имеется шар, который наполнен воздухом. И в том случае, если вода идет по трубе в обратном направлении, он, надавливая на специальную мембрану, перекрывает соответствующий патрубок.
Простой обратный клапан легко чистить, в нем есть специальная крышка, которую можно снимать. Такие клапаны зачастую оборудованы вентилями для перекрытия в случае аварийной ситуации. Располагают обратные клапаны в местах соединения труб, как в горизонтальном, так и в вертикальном положении. Сейчас такие клапаны изготавливают из ПВХ или металла, а раньше очень популярными были фланцевые металлические клапаны.
Обратный клапан для унитазов монтируют в канализационную трубу. Диаметр клапана для фановых труб составляет 110мм. Такой клапан имеет форму цилиндра с крышкой. Под действие давления воды эта крышка открывается и выпускает воду, а затем с помощью пружины возвращается в исходное положение. В том случае, если стоки с фекальными массами пойдут в обратном направлении, то они не смогут открыть крышку обратного клапана. Клапан для фановых труб устанавливают даже в тех домах, где канализация всегда работает исправно. Поскольку обратный клапан выполняет еще одну полезную и важную функцию – он предотвращает проникновение неприятного запаха из канализационной системы.

Как обратный клапан помогает предотвратить засорение системы

Иногда владельцы демонтируют обратный клапан. Если вода поступает в нагреватель равномерно, то такой вариант возможен. Однако при небольшом сбое возможны такие последствия:

1. Снижение уровня жидкости ниже нагревательных элементов. В этом случае они быстро перегорят, а замена их обойдется недешево.
2. Изменение давления в водопроводе в результате парообразования. В этом случае происходит разрыв накопительного бака с выплескиванием кипятка наружу. Возникает угроза получения ожогов для окружающих водонагреватель людей.

Функции

Основными функциями этого узла являются:

1. Аварийный сброс излишков жидкости при ее расширении в результате нагрева. В этом случае возрастает воздействие на стенки бака, что может привести к их деформации или разрушению. В зависимости от напора вода начинает капать через клапан или течь сильным потоком.
2. Предотвращение влияния на корпус гидроударов, которые возникают при резком увеличении скорости наполнения бойлера. Возникающее при этом давление выравнивается через предохранительное устройство.

Принцип работы

Основными деталями предохранительного клапана являются:

1. Стальной или латунный корпус, иногда с никелевым, хромовым или цинковым покрытием для продления срока службы. У него есть внешняя резьба для монтажа на накопительный бак и патрубок для отвода жидкости.
2. Большой и малый цилиндры, расположенные в виде буквы Т, с пружинами и тарельчатыми пластинами.

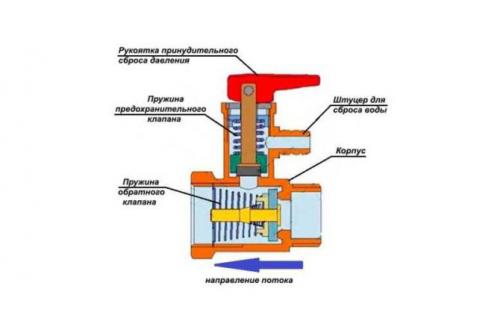

Устройство предохранительного клапана.

Порядок срабатывания устройства таков:

1. До тех пор, пока напор в накопителе меньше, чем в трубопроводе, клапан большого цилиндра открыт. По мере заполнения пластина большого цилиндра поджимается к выступам корпуса пружиной и прекращает подачу жидкости.
2. Во время нагрева происходит повышение температуры и давления внутри бойлера. Пока оно не превышает максимально допустимое, клапан не работает.
3. Как только давление превышает предельное, происходит сжатие пружины малого цилиндра. В результате открывается проход к выходному штуцеру, через который излишки воды стекают по трубке.
4. После выравнивания давлений клапан закрывается.

Для того чтобы жидкость не стекала на пол, на сброс надевают трубку из армированного прозрачного материала и закрепляют ее прочными металлическими хомутами. Через ее стенки владелец контролирует работоспособность предохранительного устройства. Если вода при нормальной работе лишь чуть подкапывает, то клапан исправен. В этом случае через него выходит за сутки примерно 1,5-3% воды от общего объема водонагревателя.

Если этот показатель больше, то нужно искать причину неполадок — утечку в баке или поломку клапана.

Может ли отсутствие обратного клапана привести к утечке воды из водонагревателя

Отвечая на вопрос, зачем нужен обратный клапан, стоит сказать, что это устройство не дает возможности поднятой насосом воде возвращаться обратно в скважину или колодец. Еще одним преимуществом использования данного клапана заключается в том, что не надо ждать вытеснения жидкостью находящегося в шланге воздуха. В случае если шланг уже был заполнен водой, подача начнется незамедлительно.

Какие элементы включает в себя устройство обратного клапана для воды:

• разборный корпус из металла, который состоит из двух частей, на каждой из которых есть резьба;
• металлический либо пластиковый затвор с прокладкой;
• пружина, предназначенная для подпирания затвора.

Работа клапана не является чем-то сложным.

Принцип работы обратного клапана для воды для насоса заключается в следующем: после того как вода перестает поступать из насоса в трубопровод или шланг, затвор поддавливается пружиной и находится в закрытом положении. Во время появления перед клапаном давления воды, достаточного для того чтобы отжать пружину, затвор открывается давая возможность воде протекать в трубопровод.

При отключении насоса, падает давление воды, затвор заново поджимается пружиной и становится в закрытое положение. Кроме пружины на затвор создается давление водой со стороны трубопровода, не давая возможности ему открыться. Наиболее популярным типом обратного клапана является для бытового использования.

Важно: по данному принципу работают все клапаны вне зависимости от того используются они с насосом на трубопроводе, либо без него.

Как работает обратный клапан на водонагревателе

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

• между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
• необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
• для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

• неисправность изделия;
• слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Какие типы обратных клапанов используются на водонагревателях

Водонагреватели устанавливаются не только в частных домах, неподключенных к центральному водопроводу, но и в городских квартирах. Возможность самостоятельного регулирования температуры и комфортное существование в период проведения плановых ремонтных работ – вот преимущества квартир и домов с бойлерами. Самостоятельная установка такого сложного оборудования требует четкого соблюдения всех правил подключения и техники безопасности. Так как электроэнергия в водонагревателе совмещена практически с кипящей водой, необходимо наличие предохранительного клапана.

Особенности

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора. При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться. Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв. Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Оон еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста. Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.

Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.
