Какова бы ни была люстра, принцип подключения для таких осветительных приборов практически одинаков. И он достаточно прост. Причем, не важно — требуется подключить люстру к одиночному выключателю или к двойному. Монтаж, конечно, отличается, но и то, и другое несложно.

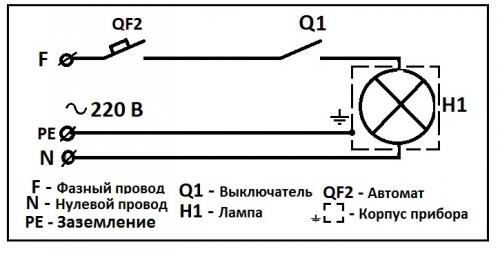

Итак, любая лампочка горит, если к ней подведены два обязательных провода:

• фазный;
• и нулевой.

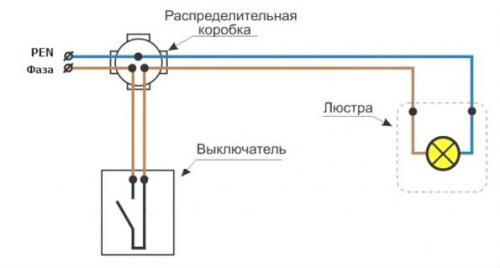

А люстра — та же лампочка, и чтобы ее подключить, один проводник из распределительной коробки надо присоединить к люстре напрямую, а второй тоже к ней, но уже с разрывом, роль которого исполняет выключатель. И ни в коем случае через этот выключатель нельзя пускать проводник нулевой. Техникой безопасности строго предписывается вести его исключительно напрямую — из распределительной коробки к лампе (люстре). Безо всяких разрывов!

Перед началом подключительных мероприятий следует убедиться, что электромонтажники, которые вели монтаж проводки, изначально правильно расцветили провода:

• рабочий ноль-проводник должен быть синим или голубым;
• защитный ноль-проводник — желто-зеленым.

Чтобы проверить, правильно ли были обозначены проводники мастерами, надо, вооружившись индикаторной отверткой, взглянуть, где из распределительной коробки (или прямо из потолка) выходит ноль, а где — фаза.

Тут все просто: если при прикосновении к проводу датчик индикатора загорелся, значит это фаза, нет — ноль. Перед процедурой индикатор отвертки можно проверить на любом объекте под напряжением — в розетке или этажном щитке, например.

От потолка провода могут идти по-разному:

1. Два проводника — нулевой и фазный. Значит, включать или выключать можно будет только все лампы на люстре одновременно.

2. Три проводника — один нулевой плюс два фазных. Если схема такова, то есть возможность (при наличии двухклавишного выключателя) распределить ламповое включение ступенчато, когда загораться и гаснуть будут лишь несколько ламп осветительного прибора (по желанию пользователя) или же все лампы сразу.

3. Пара двужильных проводов. Тогда на люстре ламповое включение тоже можно распределять.

4. Три двужильных провода — возможностей для лампового распределения не будет. Третий, желто-зеленый провод — просто защитный ноль-проводник, отвечающий за заземление.

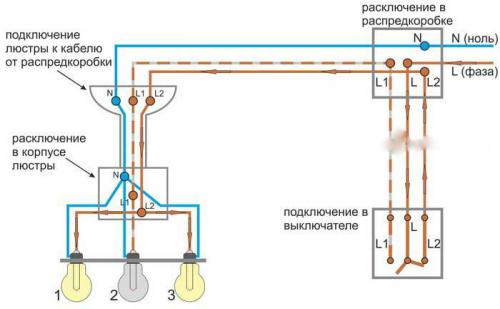

Подключение люстры на двойной выключатель с 4 проводами из потолка. Все варианты подключения люстр на 2, 5 или более лампочек к двойному выключателю

Работа двухклавишного выключателя, режимы включения света. Схематическое подключение люстры на 3,4, 8 патронов. Разбиение проводов на группы, обозначение на потолке. Техника безопасности и следование советам электриков.

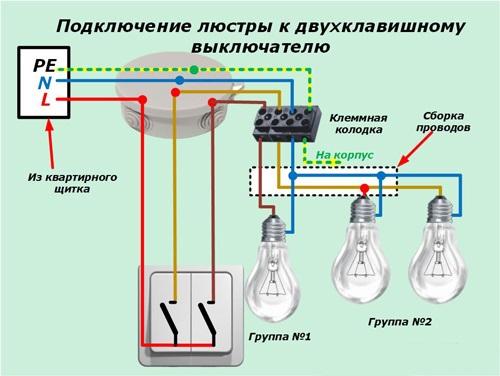

Как подключить люстру к двухклавишному выключателю

Имея желание или при необходимости, хозяева сталкиваются с заменой осветительных приборов. Однако, меняя светильник, выключатель оставляют тот же. Возникает проблема подключения. Есть различное количество проводов, торчащих из потолка, которое нужно соединить с осветительным прибором. Прежде чем разобраться как подключить люстру к двухклавишному выключателю, надо определиться насколько лампочек она будет.

Принцип работы двухклавишного выключателя

Выключатель с 2 клавишами – элемент регулировки освещения помещения. С его помощью можно включить одну лампу или группу.

Двухклавишный прибор состоит из:

• клавиш – включаются одновременным нажатием или по одной;
• рамка – снимают во время монтажа;
• клеммников – места соединения.

В некоторые изделия встроена подсветка, расположенная на каждой клавише или внизу рамки. Если нет подсветки, в него входит фазный кабель, а выходит две фазы, включатель ставят в разрыв.

Принцип работы вмонтированного выключателя:

1. Включена первая клавиша – горит одна лампа (первая группа).
2. Включена 2 клавиша – изменится освещение. Будет гореть вторая группа, другая лампа или все подключенные осветительные приборы.

Есть двухклавишные модели, называемые модульными. Они изолированы, принцип действия одноклавишной модели.

Модель с 2-мя клавишами выполняет роль электросбережения, изменения общего фона.

Схема подключения выключателя:

Можно ли самостоятельно подключить люстру к двойному выключателю

Да. Но, прежде чем заняться работой с электрическими приборами, надо ознакомиться с техникой безопасности, различать кабели по цветам (PE, L, N), изучить схему подключения светильника, иметь под рукой инструменты, изоляцию.

Чтобы люстра украшала потолок комнаты, правильно работала, выполняют подключение к выключателю в строгой последовательности.

Перед подключением надо ознакомиться с техникой безопасности:

1. Используемые инструменты должны иметь заизолированные рукоятки.
2. Перед работой, связанной с электроэнергией, отключают питание щитка. То есть это счётчик (частный дом), электрощит квартиры. Отключить пробки (если там нет кнопок, они выкручиваются).

Нельзя заниматься работой с электроприборами под напряжением во влажных помещениях. Вода – это проводник электротока.

Как распознать провода

Все кабели частных домов, квартир имеют различия по цветам. Это своеобразная подсказка для неопытных людей.

Стандарты:

Кабель желтого тона — заземление, обозначение РЕ. Предназначен для того, чтобы во время работы электроприбора не было пробивания тока «мелкой дрожью».

Ноль – синий или голубой цвет, обозначение N.

Фаза – все иные цвета обозначают L.

В старых домах, квартирах вся электропроводка одинакового цвета. Заземление встречается крайне редко. Поэтому для определения фазы применяют оборудование, инструменты.

Схема подключения люстры на 2 лампы

Из потолка выходит 3 или 4 кабеля. Это два фазных кабеля от каждой клавиши, один «ноль» – с распределительной коробки, заземление. Проверяют отверткой-индикатором. При проверке включают напряжение, клавиши поочередно находятся в положении «вкл». Провод без напряжения – ноль. Его обозначают. Остальные кабели – фазные.

В светильнике все проводки соединены по принадлежности. То есть современный осветительный прибор содержит выводы фаз каждого рожка, 1 ноль, 1 заземление.

В осветительном приборе с 2-мя лапочками фазы не соединены. Это означат, что можно сделать подключение так, что будет гореть либо по одной лампочке или все.

Заземление подсоединяют сразу. После этого нужно соединить ноль. Люстра-потолок. Фазы выводят с прибора, подключают к соответствующим из клавиш.

Обе лампы одновременно будут гореть при нажатых сразу 2-х клавишах.

Соединения следует заизолировать. Только после этого включить подачу электроэнергии со щитка или счетчика.

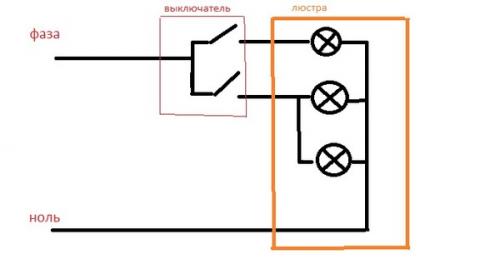

Подключение света на три лампы с тремя проводами

Трехрожковая люстра содержит 3 патрона для лапочек. У них 2 контакта: N, L. Подключение проводят по такому же алгоритму, как светильник с 2 рожками, только одна клавиша выключателя будет включать 1 лампу, а вторая – 2 лампочки.

Если одновременно нажать обе клавиши, загорятся все рожки.

Нулевые кабели с каждого рожка объединены, заземление подключают сразу.

Фазы разделены на 2 группы.

Схема подключения 4 лампочки

Из 2- клавишной модели выходит 2 фазы, а из потолка видны ноль, заземление, фазные кабели.

Подключение можно провести 2 способами:

1. 1+3=поочередное включение 1 лампы-1 клавиша и 3 лампы-вторая клавиша.
2. 2+2=поочередно включаются по 2 лампочки. Причем можно сделать так чтобы горели 2 лампы рядом расположенные или накрест.

Если включить обе клавиши одновременно – зажгутся 4 рожка.

Подключение люстры 4 провода из потолка 3 из люстры. Как найти фазу

В большинстве случаев подключение люстры выполняется к уже имеющейся проводке, и, обычно, она выполнена скрытым способом. Перед подключением потребуется найти фазный провод. Если планируется подключение светильника с лампами накаливания, то фазировка некритична , но для безопасности стоит убедиться, что выключатель разрывает именно фазный провод. Если предстоит подключение светодиодной люстры или осветительного прибора с галогенной лампой, то это может оказаться определяющим для работоспособности светильника. Хотя это бывает не так часто, как считается – на входе драйвера или электронного трансформатора в подавляющем большинстве случаев стоит выпрямитель, которому фазировка не важна.

На потолке

Для нахождения фазного провода на кабеле, выведенного из потолка, надо временно подать напряжение в сеть освещения и включить настенный выключатель освещения. Дальше надо коснуться жилы каждого проводника индикаторной отверткой. Там, где лампочка индикатора загорится, там и будет фаза. С помощью мультиметра можно в этом окончательно убедиться – между найденной фазой и вторым проводом (нулем) будет напряжение около 220 вольт.

Важно! Если из потолка выходит 3 или 4 провода, то фазными могут оказаться два проводника. Поэтому индикатором надо проверить все жилы.

В люстре

Клеммник люстры обычно промаркирован. Терминалы обозначены буквами:

• L – для подключения фазного проводника;
• N – под нулевой провод;
• PE или знак заземления – защитное заземление.

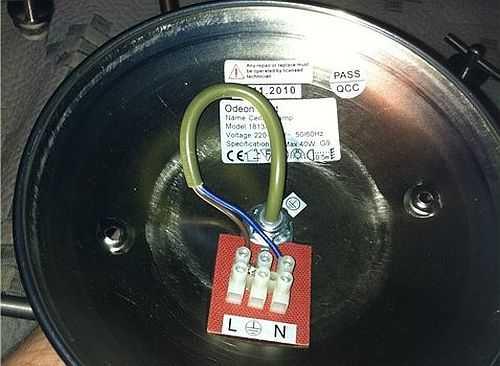

Буквенное обозначение клемм потолочного светильника.

Если маркировки нет, надо обратить внимание на цвет изоляции проводов. Обычно для внутренней разводки люстр применяются те же стандарты, что и для внешней:

• фазный провод может быть обозначен красным, коричневым или белым цветом;
• нулевой – синим или голубым;
• защитное заземление – желто-зеленым.

Если все провода одинакового цвета или применена другая раскраска, можно отследить соединение проводов. Защитный проводник подключается к корпусу светильника, и, скорее всего, рядом с клеммником. Если в люстре установлен электронный трансформатор или драйвер , можно отследить, какой из проводов подключен к клемме L, а какой к N. Если отследить соединение проводов не получается, можно вызвонить их с помощью мультиметра. Рациональность этого занятия каждый определяет для себя сам – в 99+ процентов случаев на работоспособность светильника фазировка не повлияет (кроме проводника PE – при наличии его надо идентифицировать обязательно!), а безопасность обеспечивается правильным подключением выключателя освещения .

Подключение люстры с 4 проводами. Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая — пустовать.



  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

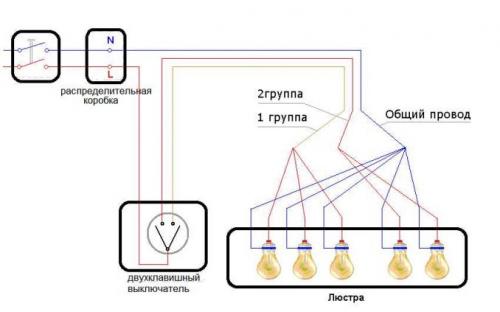

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

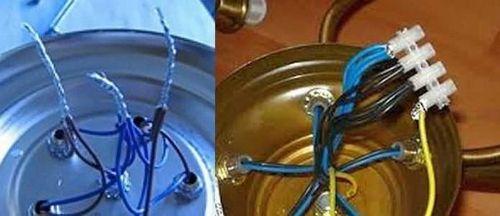

Перед тем как подключить люстру, проводники группируют

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

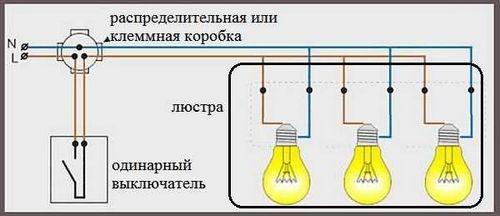

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Подключение люстры на двойной выключатель с 4 проводами. Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

• Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
• Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.



  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

• Заземляющий провод не подключается, если его нет на потолке.
• Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов. Важно проконтролировать, чтобы в это соединение не попали другие провода.

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

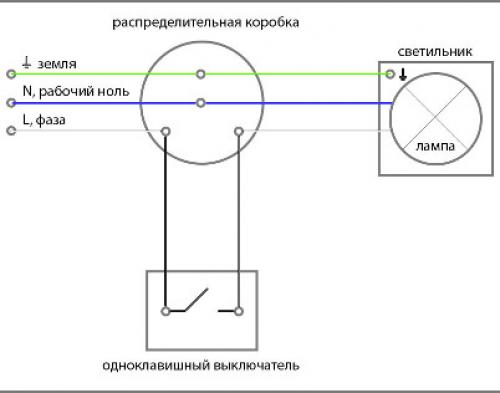

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Как подключить люстру к двойному выключателю с тремя проводами. Немного теории

Такая процедура, как установка и подключение люстры, требует определённых знаний о выключателях и проводах, с которыми придётся работать.

Подключение люстры к двойному выключателю, а не к одноклавишному, заложено в конструкции самого осветительного прибора. Три провода (с окрашенной или белой изоляцией), выходящие из потолка, также говорят об этом.

Жгут разноцветных проводов, в том числе отходящий от купленной люстры, несёт определённую информацию.

В ЕС маркировка проводов цветом закреплена стандартом МЭК 60445 от 2010 г, в РФ – ГОСТом Р 50462 от 2009г. Выглядит она так.

Разводка электросети кабелями для бытовых помещений марки NYM, ВВГ, ВВГнг (негорючий) в современном частном доме также соответствует этим нормам. Если это не так, то сеть надо прозвонить – определить назначение жил двух, трёхпроводного провода.

Это делается с помощью отвёртки со световым индикатором фазы. Фазовый проводник зажигает светодиод в отвёртке. Фиксирование результата цветным перманентным маркером или цветной изолентой обязательно.

Для освещения прокладывается кабель с 3 проводниками сечением 1.5 мм². Сечение нулевого и фазного проводников должны быть одинаковыми. Преимущество отдаётся медным проводам: они обладают большей электропроводностью, не окисляются, долговечные, гибкие. Если перед подключением новой люстры есть возможность заменить алюминиевую проводку медной, это стоит сделать.

Максимальная мощность прибора освещения не должна превышать величину, указанную в таблице. Информация содержится в инструкции к люстре, наличие которой обязательно.

Запас прочности (отнимите от полученной мощности 20%) не помешает. Цель – застраховаться от провода меньшего сечения, некачественной меди. При старой проводке такая осторожность более чем оправдана.

Также предстоит соединить провода (из одинакового металла), выходящие из потолка, с проводами люстры. Обычная скрутка с помощью пассатижей даже не рассматривается (запрещена п.2.1.21 ПУЭ). Работать с паяльником под потолком – сомнительное удовольствие, да и доступно не каждому.

Владельцу частного дома необходимо иметь колодки, СИЗы, наконечники НШВИ, климпер или самозажимные клеммы.

Когда с потолка приходит алюминиевый провод, а на люстре медный, соединять их следует только с помощью клеммных колодок, зажимов «орех» или самозажимных клемм «WAGO» с пастой «Alu-plus».

В дальнейшем под словом «соединяем» понимается как раз такое соединение проводов между собой.Конечно, все работы с приборами, проводами, надо производить при отключённой в помещении сети.

Промежуточный итог: владеем теоретической информацией, современными материалами, инструментом.
