7 правил подготовки проема секционных ворот. Правил. Все решает притолока.

Какая у вас притолока? Так начинается общение с человеком, решившим заказать секционные ворота. Дело в том, что для размещения конструкции ворот требуется место справа, слева, и больше всего, над проемом. И да, это место над проемом ворот и есть притолока.

У вас проем до 8м2

Для небольших бытовых гаражных ворот площадью до 8м2 устанавливаются пружины растяжения. Высота притолоки должна быть не меньше 100мм (для ручного подъема) и 125мм для ворот с приводом. Это в теории. А на практике, что бы не вылавливать миллиметры, делайте 150мм.

Пример ворот с пружинами растяжения. Видно как мало места ворота занимают над проемом.

Пример ворот с торсионными пружинами. Места над проемом требуется значительно больше.

Вы хотите встроить калитку

Для всех ворот с калиткой, независимо от размера, нужна притолока не меньше 210мм , (стандартный монтаж).

Ворота с калиткой всегда идут с торсионными пружинами.

Что делать, если у вас высокая (больше метра) притолока?

Если у вас притолока 500мм и больше, вам сказочно повезло, и вам доступен так называемый высокий монтаж, когда ворота сначала поднимаются максимально к потолку, а уже затем уезжают параллельно потолку. См. рисунок, так понятнее.

Высокий монтаж. Заводской чертеж.

Преимущество: ворота не висят над головой, не нужны длинные подвесы.

Недостатки: высокий подъем доступен не во всех сериях, и за него нужно доплачивать 8% от стоимости ворот.

Что делать, если у вас низкая (меньше 210мм) притолока?

А если у вас притолока меньше 210мм, а нужны ворота больше 8м2, или нужна калитка? Вам поможет низкий монтаж!

Это когда вал с пружинами располагается сзади, в глубине гаража (см. рисунок). В этом случае минимальный размер притолоки будет 100-130мм, в зависимости от типа управления.

Недостаток: доплата 5%.

Низкий монтаж. Заводской чертеж.

Источник: https://dom-na-vodah.ru/stati/7-pravil-podgotovki-proema-sekcionnyh-vorot-kak-pravilno-podgotovit-proem-i-sdelat-zamery-pod

Примыкание секционных ворот к полу. Чертежи для подготовки проемов под установку секционных ворот «АЛЮТЕХ»

Для работы с архитекторами и проектировщиками ГК «АЛЮТЕХ» разработала типовые чертежи и узлы примыкания конструкции для подготовки проемов. Данные материалы также могут активно использоваться нашими партнерами и дилерами для передачи заказчику, с целью подготовки проема под установку ворот. Чертежи доступны как в формате PDF, так и в DWG-формате.

Чертежи разработаны для гаражных ворот серии Classic и промышленных ворот

ProPlus и ProTrend отдельно для каждого типа монтажа. Каждый чертеж включает в себя:

описание конструкции ворот;
монтажные схемы;
схемы примыкания отдельных узлов ворот к проему;
особенности установки цепного редуктора и электропривода.

Уверены, что предоставленные документы позволят учесть все нюансы конструкции ворот разных типов, упростят и ускорят работу по подготовке проемов для архитекторов, проектировщиков, дилеров и конечных потребителей.

Актуальные публикации

Документация

Новый рекламный проспект о роллетах «АЛЮТЕХ»: все самое полезное в одном издании!

Максимальная информативность и доступная подача материала, удобный формат и стильный дизайн — все это преимущества нового проспекта «Роллетные системы «АЛЮТЕХ»: символ комфорта и безопасности». В материале описываются отличительные особенности рольставней трех серий (Prestige, Security и Trend), а также преимущества автоматики для удобного управления защитными конструкциями.

Документация

Обновленная презентация по программированию пультов радиоуправления ALUTECH

Группа компаний «АЛЮТЕХ» постоянно расширяет ассортимент своей продукции, ориентируясь на современные технические тенденции и запросы клиентов. Для максимально удобной эксплуатации роллетных систем холдинг предлагает собственную линейку автоматики. Разобраться во всех тонкостях программирования пультов управления защитными конструкциями поможет обновленная презентация.

Секционные ворота. ВАРИАНТЫ БАЛАНСИРОВОЧНОГО МЕХАНИЗМА

Балансировочный (уравнавешивающий) механизм — неотъемлемая часть конструкции секционных ворот.Благодаря ему ворота любых размеров можно открыть и закрыть вручную, не прилагая больших усилий.

Существует несколько видов уравновешивающих механизмов, но в промышленных масштабах применяется всего два: с пружинами растяжения и с пружинами кручения. Они выполняют одну и ту же функцию — компенсируют вес полотна ворот, но делают это по-разному.

Механизм с пружинами растяжения располагается вертикально по краям проема ворот или горизонтально под потолком, вдоль направляющих. Как правило, он состоит из двух независимых друг от друга механизмов, каждый из которых за счет предварительного натяжения пружин стремится поднять свой край полотна ворот. Один механизм тянет полотно вверх, прилагая усилие с левой стороны ворот, а второй — с правой.

Поскольку механизмы работают независимо друг от друга, их усилие всегда не одинаковое. Из-за этого полотно ворот двигается с некоторым перекосом, что затрудняет ход и снижает ресурс некоторых элементов конструкции. Особенно страдают от этого ролики, при помощи которых полотно ворот перемещается под потолок при открывании.

Еще один минус механизма с пружинами растяжения — относительно низкий ресурс пружин. Пружины при работе на растяжение подвергаются усталостному износу, проще говоря — растягиваются и теряют заданное усилие. Вследствие этого, полотно ворот не фиксируется в открытом положении, а всегда стремится вниз. Конечно, эти механизмы поддаются регулировке усилия пружин. Но нужно делать это достаточно часто, не реже чем каждые полгода.

Есть и плюсы этого механизма. Ворота с пружинами растяжения можно установить на проем с очень низкой притолокой — от 100 мм. Второй плюс — цена ворот ниже на две-три тысячи, относительно таких же ворот, но с пружинами кручения.

Притолока - это расстояние от верхней точки проема до нижней точки потолка помещения.

Максимальный расчетный ресурс уравновешивающего механизма редко превышает 10 тысяч циклов открывания/закрывания ворот.

Механизм с пружинами кручения обычно располагается над проемом. Он состоит из одной или двух пружин кручения (в редких случаях бывает 3, 4 и более пружин). Особенность механизма в том, что пружина/пружины передают крутящий момент на общий вал, расположенный над проемом. По краям к валу жестко крепятся барабаны для намотки тросов. Тросы одним концом крепятся к барабанам, а другим — к нижней панели ворот. Взвод пружин кручения обеспечивает крутящий момент, достаточный для уравновешивания полотна ворот в любой точке движения. При чем, усилие от уравновешивающего механизма на полотно передается одинаковое с двух сторон. Поэтому полотно ворот при перемещении не перекашивает. Эксплуатация ворот проходит в комфортном режиме, а износ движущихся элементов происходит планомерно.

Рабочий ресурс закладывается при изготовлении ворот. Он может быть от 10 до 50 тысяч циклов открывания/закрывания ворот. Таким механизмом обязательно оснащаются ворота промышленного назначения.

Есть и минусы. Во-первых, минимальный размер притолоки: 170 мм — для ворот без автоматики и 240 мм — для ворот с электроприводом. Во вторых — цена. Ворота с пружинами кручения стоят на две-три тысячи рублей дороже, чем аналогичные ворота с пружинами растяжения.

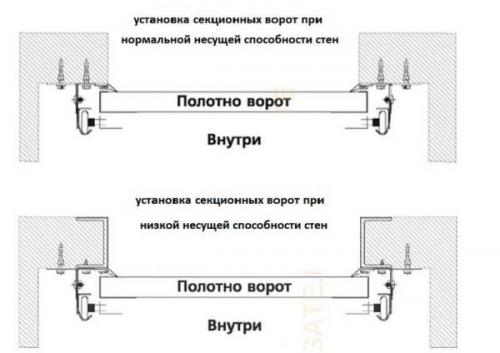

Установка секционных ворот в газоблок. Кроме этого, данные ворота обладают рядом иных преимуществ:

Варьируемый диапазон ширины конструкции;
Безупречный внешний вид;
Отличное немецкое качество;
Наличие сертификатов качества за счет соответствия общемировым стандартам;
Высокопрочная сталь и алюминий в основе, за счет чего ворота становятся взломоустойчивыми и долговечными;
Высокие показатели звукоизоляции, шумо и теплоизоляции.

Ворота оснащены автоматикой, которая приспособлена под функционирование в суровых климатических условиях России.

На все изделия распространяется ГАРАНТИЯ от одного года!

Секционные ворота можно устанавливать как в гаражах, так и промышленных, производственных цехах с большими размерами проемов. Эстетичный внешний вид ворот не испортит фасад постройки вне зависимости от ее архитектурного решения. Удачно смотрятся ворота в фасаде зданий с куполами, прозрачными крышами.

В компании «HORMANN» действуют спецпредложения, по которым каждый успевший сделать заказ сможет приобрести ворота по низкой цене. Мы официальный диллер Hormann и предлагаем 2-стенные автоматические секционные ворота с комплектацией:

Ворота модели RenoMatic Light 2016 белого и коричневого цвета;
Пульт дистанционного управления полотном модели HS 5 BS;
Привод ProMatic с радиосистемой BiSecur.

Ворота RenoMatic Light 2016 идеальны с любой точки зрения. Способ открытия – вертикальный, то есть, створка задвигается в подпотолочное пространство. Следовательно, ворота не требуют наличия свободного пространства перед входом/выходом в проем. Конструкция полотна универсальна, что означает возможность монтажа в проемы прямоугольного, наклонного и арочного типа. А улучшенные показатели теплоизоляции позволяют устанавливать конструкцию в гаражи, являющиеся частью дома

Утепление ворот это важная составляющая как Вашего комфорта, так и качества хранения автомобиля!

Крепление секционных ворот к потолку. Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

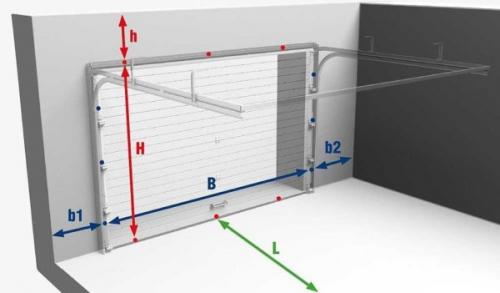

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Какие параметры нужны и важны
Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
- высокий подъем — прибавить надо 65 мм и 850 мм.
