С клапаном сброса избыточного давления воды из водонагревателя накопительного типа совмещается затвор от вытекания. Устройства размещены перпендикулярно в цельном корпусе из цилиндров буквой «Т». Сегменты работают независимо друг от друга.

Устройство предохранительного клапана для водонагревателя (двух его сегментов): затвор (тарелка) – диск с уплотнителями по кругу, перекрывающий проток, по центру – шток, удерживающийся пружиной, настроенной на определенный натиск. То есть, это полностью механическое изделие.

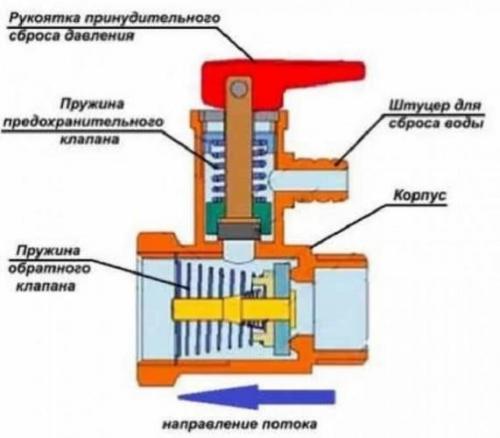

Защитный клапан играет роль одновременно затвора обратного и для сброса. Принцип работы:

• сегмент от вытекания – на одном конце для врезки в отвод стояка или подсоединения гибкого шланга от него находится резьбовая часть «папа». На другом – муфта с резьбой («мама»), для подводки или штатного входного «холодного» штуцера ЭВН. Обратный клапан работает так:
  • при отсутствии подачи затвор закрыт, наружу не открывается, удерживая содержимое бака;
  • вода из подводки подается по стрелке, напор через «тарелку» оттесняет пружину, проход открывается, а при снижении давления диск возвращается, перекрывая канал;

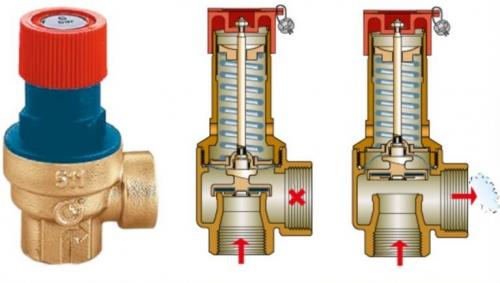

• в перпендикулярном цилиндре – сбросник. Пружина сжата сильнее. Для открытия потребуются намного больше усилий, чем напор магистрали. За перекрывающим диском – патрубок слива. При превышении давления диск отходит, стравливая его.

Варианты сегмента с подрывником:

• полностью заглушен;
• с резьбовой пробкой, скрывающей регулировочный болт (под шестигранник или отвертку);
• более распространенные, удобнее – с рычажком на клапане для ручного сброса, проверки и с болтиком от случайного поднятия;
• патрубок отведения воды от клапана: короткий, гладкий или длинный, рельефный для шланга слива.

На корпусе выбито давление срабатывания – стандартно 7 атм. Рабочее давление, это величина до указанной отметки без учета кратковременного превышения при активации узла.

Связанные вопросы и ответы:

Что такое клапан сброса избыточного давления для бойлера

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

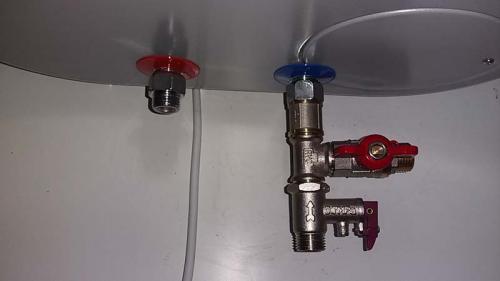

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает клапан сброса избыточного давления для бойлера

С клапаном сброса избыточного давления воды из водонагревателя накопительного типа совмещается затвор от вытекания. Устройства размещены перпендикулярно в цельном корпусе из цилиндров буквой «Т». Сегменты работают независимо друг от друга.

Устройство предохранительного клапана для водонагревателя (двух его сегментов): затвор (тарелка) – диск с уплотнителями по кругу, перекрывающий проток, по центру – шток, удерживающийся пружиной, настроенной на определенный натиск. То есть, это полностью механическое изделие.

Защитный клапан играет роль одновременно затвора обратного и для сброса. Принцип работы:

• сегмент от вытекания – на одном конце для врезки в отвод стояка или подсоединения гибкого шланга от него находится резьбовая часть «папа». На другом – муфта с резьбой («мама»), для подводки или штатного входного «холодного» штуцера ЭВН. Обратный клапан работает так:
  • при отсутствии подачи затвор закрыт, наружу не открывается, удерживая содержимое бака;
  • вода из подводки подается по стрелке, напор через «тарелку» оттесняет пружину, проход открывается, а при снижении давления диск возвращается, перекрывая канал;
• в перпендикулярном цилиндре – сбросник. Пружина сжата сильнее. Для открытия потребуются намного больше усилий, чем напор магистрали. За перекрывающим диском – патрубок слива. При превышении давления диск отходит, стравливая его.

Варианты сегмента с подрывником:

• полностью заглушен;
• с резьбовой пробкой, скрывающей регулировочный болт (под шестигранник или отвертку);
• более распространенные, удобнее – с рычажком на клапане для ручного сброса, проверки и с болтиком от случайного поднятия;
• патрубок отведения воды от клапана: короткий, гладкий или длинный, рельефный для шланга слива.

На корпусе выбито давление срабатывания – стандартно 7 атм. Рабочее давление, это величина до указанной отметки без учета кратковременного превышения при активации узла.

Какая роль играет клапан сброса избыточного давления для бойлера в безопасности

Всем известно со школьной скамьи, что при нагревании происходит расширение и увеличение объема жидкости. Бак бойлера представляет собой замкнутый объем, избыток напора будет искать слабые места в нем — соединительные прокладки, соединительные элементы пластиковых труб, швы на корпусе емкости.

Вторая его функция — пропуская воду в одном направлении в бойлер, он препятствует попаданию горячего потока в водопроводную магистраль, не выпускает ее обратно. Например, даже при условии нормального напора в водопроводе, при нагревании жидкости в замкнутом объеме увеличивается ее давление.

По этой причине настает момент, при котором давление воды в баке будет выше напора подачи и сброс произойдет либо в водопровод, либо в бачок унитаза. В то же самое время холодная вода подается в водонагреватель, ТЭН продолжает работать, недешевая электроэнергия тратится вхолостую.

Более неприятной и затратной может стать ситуация при резком падении напора в магистрали, например, при проведении аварийных либо профилактических работ. Если вся вода с бойлера сольется, перегорит ТЭН. Некоторые пользователи, предпочитающие все делать своими руками, делают установку на бойлеры обычного обратного клапана, не понимая всю серьезность возможных последствий.

Он не защищает ваш прибор от повышения давления, только удерживает воду в баке. Водонагреватель — это не чайник, а сложная теплотехническое устройство, может поломаться и автоматика, и терморегулятор. Если повезло, и вы приобрели бойлер, в котором бак выполнен из качественного материала, закипания не случится. В противном случае, если вы откроете кран, давление бака резко упадет, моментально образуется поток пара, который может привести к взрыву.

Так для чего же нужен предохранительный клапан для водонагревателя, только кратко:

• сброса излишков воды при нагревании;
• препятствия обратному току воды;
• нормализации перепадов давления, предохранения от гидроударов.

Как часто нужно проверять работу клапана сброса избыточного давления для бойлера

Почему капает вода из предохранительного клапана водонагревателя?

На входе накопительного водонагревателя устанавливается предохранительный или обратный клапан.

При нагреве воды происходит постепенный рост температуры.

Вода при нагревании расширяется, в результате чего растет давления в водонагревателе!

Если значение давления не превышает допустимого, предохранительный клапан водонагревателя остается закрытым. Когда давление достигает критической отметки, клапан открывается и через него вытекает излишек воды, избыточное давление сбрасывается. После понижения давления клапан снова закрывается.

Вода из предохранительного клапана может капать, если давление в водонагревателе превышает допустимый уровень.

Небольшой слив воды из предохранительного клапана является нормальным явлением!

Повышение давления в водонагревателе может быть вызвано несколькими причинами:

• Повышенным давлением в водопроводной сети.
• Неправильной работой регулятора давления.
• Засорением трубопроводов или фильтров.

Однако, возможны и другие причины, почему капает вода из предохранительного клапана.

Например, вода может капать из предохранительного клапана по причине перегрева воды в бойлере!

Перегрев может возникнуть, если не работает термостат или если значение температуры воды в баке настроено неправильно.

Вода из клапана может капать по причине его неисправности. Может потребоваться замена или ремонт клапана.

Чтобы предотвратить капание воды из предохранительного клапана:

• Регулярно проверяйте и регулируйте давление в водонагревателе.
• Проверьте работу термостата и настройте его на оптимальную температуру.
• Регулярно чистите трубопроводы и фильтры.

Наличие предохранительного клапана является обязательным для эксплуатации накопительных водонагревателей!

Это предусмотрено руководством по эксплуатации водонагревателей.

Руководства по эксплуатации также содержат подробное описание установки клапана.

Клапан предохраняет возможное повреждение бака водонагревателя избыточным давлением. Вода, находящаяся в баке водонагревателя, нагревается, образуется пар и повышается давление в баке. Предохранительный клапан позволяет выпускать избыточное давление.

При выборе водонагревателя следует обратить внимание на наличие и характеристики предохранительного клапана, чтобы быть уверенным в его надежности и соответствии требованиям системы водоснабжения!

Функции клапана

Главными функциями предохранительного клапана являются:

Снижение давления. Когда давление воды достигает максимального допустимого уровня, предохранительный клапан срабатывает и снижает давление в системе.

Безопасность. Работа предохранительного клапана обеспечивает безопасность водонагревателя и его пользователей.

Предотвращение повреждений. Когда давление в системе превышает допустимые значения, это может привести к повреждению бака водонагревателя.

Компенсация гидроударов также является важной функцией предохранительного клапана. Хотя это явление не часто встречается в системе водоснабжения, оно может серьезно повредить бак бойлера.

Если работоспособность предохранительного клапана нарушена, то рост давления спровоцирует деформацию и разрыв бака!

Какие факторы могут повлиять на работу клапана сброса избыточного давления для бойлера

В состав комплекта нового бойлера всегда входит фирменный предохранительный клапан. Но если во время эксплуатации вышел из строя предохранительный элемент, или при перестановке водонагревателя на другое место вы его повредили, то тогда необходимо установить новый. Только в этом случае нельзя устанавливать какой то другой тип устройства. Ниже указаны причины по которым применять другие гидроклапаны не рекомендуется.

Клапан сброса избыточного давления. Данное предохранительное устройство размещается в трубопроводных системах для предотвращения разрушения при резком скачке давления. По своим защитным функциям он похож на гидроклапан, устанавливаемый на водонагреватель, но алгоритм действия у него совсем другой.

Клапан сброса давления Источник fv-plast.ru

Принцип работы его основан на том, что он срабатывает только при аварийной ситуации системы, при этом осуществляется резкий сброс большого объема жидкости в сливную магистраль. Для постоянного выпуска небольших порций жидкости он не предназначен, и нормально работать на бойлере не будет.

Кроме того штатный клапан водонагревателя имеет два назначения, он работает как обратный гидроклапан и как предохранительный. Поэтому если вы все таки рискнете поставить предохранительный клапан сброса давления, то вам в систему надо дополнительно устанавливать обратный клапан. И это еще не все, при срабатывании устройства сброс большой порции воды будет происходить с шумом и вибрацией, что негативно скажется на сроке службы конструкции.

Перепускной клапан для воды – устройство, которое поддерживает заданное давление в системе посредством постоянного сброса излишков воды в сливную магистраль. Его отличие от предохранительного в том, что рабочее давление поддерживается постоянно и слив производится непрерывно. Он схож по принципу действия с редуктором, только редуктор поддерживает постоянное давление после себя, а данный клапан перед собой.

Если вы рискнете поставить его при монтаже, то, как и в первом случае, надо дополнительно ставить обратный клапан. Кроме того, чтобы поддерживать рабочее давление при наполнении, через него будет постоянно сбрасываться вода, что приведет к излишним затратам пользователя.

Перепускной клапан Источник otopleniehouse.ru

Основные неисправности предохранительного и способы их устранения

Предохранительное устройство водонагревателя-это тщательно отработанная конструкция у которой очень редко возникают дефекты. Причины могут быть разные: негерметичность обратного клапана, поломка пружины и постоянная течь воды из штуцера слива воды.

Некоторые из этих причин не поддаются ремонту в домашних условиях, особенно если клапан не разборный. В этом случае надо просто купить новый клапан. Ниже мы разберем неисправности, которые можно устранить самому. Но это только в том случае, если гидроклапан можно разобрать.

Первый случай, когда из штуцера слива воды постоянно течет вода. Тут все зависит от величины потока сброса воды. При нагреве водонагревателя небольшие утечки допускаются по нормам эксплуатации. Сброс воды может происходить и в том случае, если давление в водопроводной сети больше чем настройка, например гидроклапан отрегулирован на 6 Бар, а водопроводе 7 Бар. Чтобы устранить этот дефект надо на входе поставить водяной редуктор.

Вода может течь и по причине засорения пружины или тарельчатого запорного элемента клапана. Проверить это можно следующим образом, надо несколько раз поднять и опустить рычаг устройства, при этом он работает как клапан сброса давления. После этого течь воды должна прекратиться и начаться только когда вы производите нагрев воды. Если же вода продолжает течь, то надо разобрать клапан прочистить и поставить на место, а если это не поможет, то заменить на новый.

Виды предохранительных клапанов Источник i.ebayimg.com

Какое давление должно быть в гидроаккумуляторе: особенности настройки реле

Другой случай если при нагреве до высокой температуры у вас совсем не капает вода из штуцера. Здесь может быть две причины, это засорение отверстия штуцера или неисправность предохранительной части. Если прочистка не помогла, то меняйте гидроклапан.

Еще одна возможная причина отказа, это когда обратный клапан на водонагреватель не обеспечивает герметичность. В результате, когда в доме отключат воду, то из водонагревателя вытечет вся жидкость. Если есть автоматика, то это не опасно, просто без воды нагрев не будет происходить. А вот без автоматики при включении нагрева без воды тэны просто сгорят.

Проверить этот дефект можно открутив рукав, который крепится снизу. Вода не течет, или чуть-чуть подкапывает, тогда все нормально. В случае, когда вода бежит сильной струей, надо полностью менять запорное устройство.

Как установить клапан сброса избыточного давления для бойлера

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

• между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
• необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
• для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

• неисправность изделия;
• слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Как выбрать подходящий клапан сброса избыточного давления для бойлера

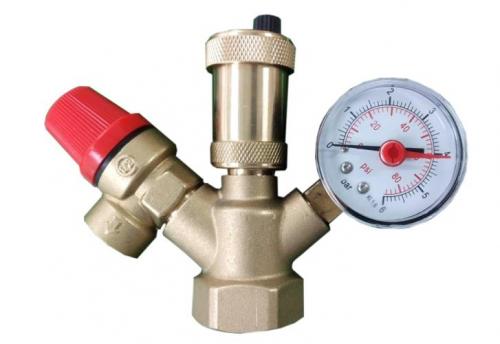

Предохранительный или обратный клапан для бойлера представляет собой металлический (чаще всего латунный) корпус, дополненный рукояткой для принудительного сброса избыточного давления и штуцером для сброса излишней воды, внутри которого размещаются:

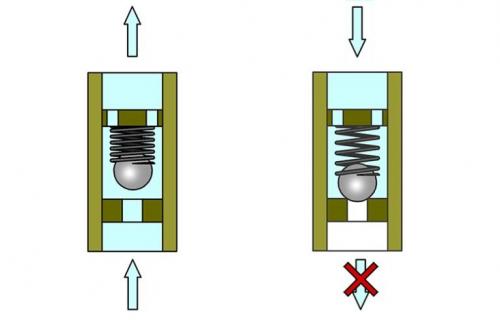

• пружина, предназначенная для функционирования предохранительного клапана;
