Какая должна быть опалубка для фундамента: основные правила и рекомендации

Какая должна быть опалубка для фундамента: основные правила и рекомендации

При возведении бетонных или железобетонных конструкций всегда необходимо начинать с возведения опалубки. Это временное сооружение, которое служит формой для заливки раствора, который в последствии станет основанием. Возникает вопрос: "Как правильно установить опалубку фундамента и избежать ошибок?". Для этого необходимо быть внимательным и ответственным, изучив все правила и детали. Также можно попробовать установить опалубку фундамента, основываясь на просмотренных

Опалубки для фундамента можно разделить на два основных типа:

1. Съемные, которые удаляются после полного застывания бетонной смеси. Для их изготовления используются деревянные доски, щиты или металлические элементы
2. Несъемные опалубки остаются вместе с бетоном на всё время существования будущего здания.

Также конструкции различаются по типу используемых материалов. Могут быть металлические или деревянные. Поэтому, прежде чем устанавливать опалубку для фундамента, необходимо определиться с её типом и материалом. Для упрощения задачи следует подробно изучить каждый вариант.

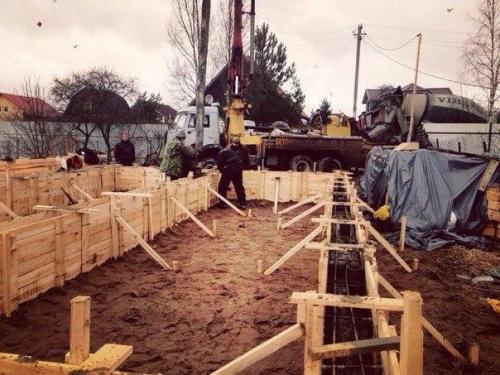

Опалубка из дерева

Этот вариант является самым древним, но все еще популярным. Для создания этого элемента используются деревянные доски и различные щиты, а для соединения отдельных элементов используются брусья. Для этой же цели могут понадобиться различные стяжки, скобы и проволока.

Необходимо уделить внимание! При создании данной опалубки необходимо избегать промежутков между различными элементами, так как в противном случае раствор может просачиваться, что приведет к образованию фундамента низкого качества.

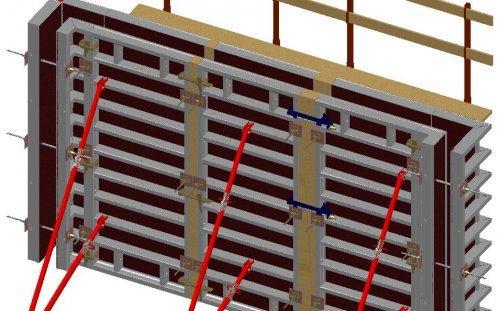

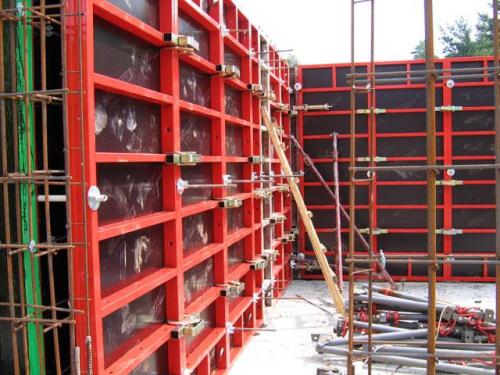

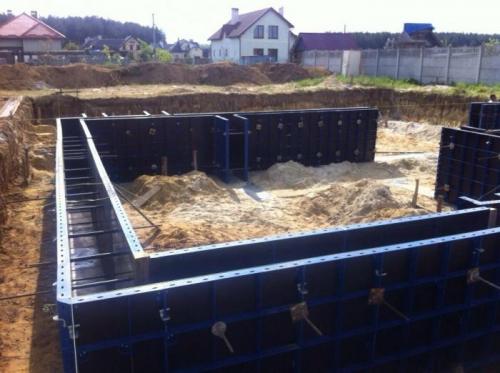

Опалубка из металла

Металлическая опалубка более надежна и прочна. Лучшими материалами для этого являются сплавы алюминия и оцинкованная сталь. Каждый из них имеет свои особенности. Вы можете купить готовую конструкцию или сделать ее самостоятельно.

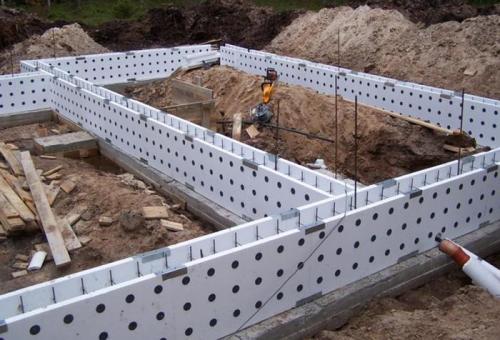

Опалубка несъемного типа

Этот тип может быть изготовлен из различных материалов, но наиболее распространен пенополистирол, который также служит теплоизоляцией. Конструкция производится в виде отдельных блоков, которые соединяются перед заливкой раствора при возведении здания.

Для увеличения прочности используется специальная арматура, которая также служит для соединения.

Связанные вопросы и ответы:

Какие материалы лучше всего использовать для изготовления опалубки

Сегодня имеется огромный выбор опалубочных систем, подходящий как для строительства небольших домов и заливки стен, так и для монолитных высотных сооружений.

1. Одной из вариаций является цельнометаллическая опалубка. Она обладает высокой прочностью и устойчива к деформациям. Ее использование требует утепления зимой, а также отличается большим весом и стоимостью. Для ее создания преимущественно применяют алюминий или сталь. Это оптимальное решение для крупных проектов.
2. Для создания форм для бетонирования часто используется деревянная опалубка, которая не предназначена для многоразового использования. Чтобы усилить ее конструкцию, обычно применяются металлические опоры. Для изготовления такой опалубки используют разные породы древесины, такие как сосна, ель, ольха и береза. Однако из-за контакта с бетоном древесина должна быть не менее 3 сорта.
3. Фанерные опалубочные системы являются одним из самых популярных и рациональных решений. Фанера марки ФБСВ или ФБС имеет специальное защитное покрытие, которое делает ее устойчивой к негативному воздействию окружающей среды и гарантирует высокое качество готовых конструкций. Для защиты фанеры также используется стеклоткань, полиэтиленовая пленка и другие материалы.
4. Одним из самых востребованных вариантов сегодня стала пластиковая опалубка. Ее популярность объясняется малым весом, быстрым монтажом, долговечностью и универсальностью — с ее помощью можно создавать идеально ровные и точные конструкции различных форм и размеров.

Как правильно рассчитать размеры опалубки для фундамента

• При возведении фундамента для опалубки можно использовать почти любые доски, желательно хвойных пород. Их прочность зависит от толщины, наличия сучков и влажности. Для опалубки лучше использовать сырую доску, так как она лучше переносит нагрузки и имеет низкий коэффициент влагопоглощения. Это важно, так как излишняя влага в бетоне снижает его прочность и приводит к появлению трещин.
• Опалубочные щиты крепятся к вертикальным столбам, установленным вокруг траншеи под фундамент. Подбирая неправильный шаг установки, можно повредить конструкцию.
• Надежность опалубки можно увеличить с помощью боковых упоров под щиты и стяжек.

H=√(0.5xGxNxI²/T), где:

• G – нагрузка, которую оказывает бетонная заливка на стенки опалубочной системы. Для обеспечения необходимой прочности рекомендуется принимать максимальное значение G. Расчет производится по следующей формуле: G=QxH, где Q — объемный вес бетонной смеси =2500кг/м³, H – измеряется в метрах и отображает высоту фундамента.
• N – коэффициент уплотнения, который обеспечивается вибрационной машиной. Для расчетов принимается значение – 1,2. Если фундамент заливают без уплотнения, то коэффициент равен 1.
• I – расстояние между вертикальными несущими столбами опалубки или раскосами.
• T – величина, показывающая допустимое сопротивление доски. Для расчетов принимается значение 8х10⁵ кг/м².

Мнение эксперта

Алексей Демидов

Закончил Санкт-Петербургский государственный архитектурно-строительный университет по специальности: Инженер-строитель

Для того чтобы найти площадь опалубки фундамента необходимо сначала определить форму будущего фундамента. Как правило, фундамент имеет прямоугольную или квадратную форму. Опалубка фундамента представляет собой набор деревянных или металлических планок, которые образуют внешнюю стенку будущего фундамента.

Для расчета площади опалубки необходимо измерить длину и ширину фундамента. Площадь опалубки рассчитывается по формуле S = 2 * (a + b) * h, где a и b — длина и ширина фундамента соответственно, h — высота опалубки. Умножив сумму длины и ширины на два и затем на высоту опалубки, получаем итоговую площадь, которую необходимо обшивать материалом для заливки бетона.

При расчете площади опалубки необходимо учитывать также наличие отверстий или других особенностей в фундаменте, которые также требуют завершенной обшивки. Таким образом, точный расчет площади опалубки поможет определить необходимое количество материала и ресурсов для строительства фундамента.

Источник: https://dizajn-interera.ru-land.com/stati/kak-sdelat-opalubku-dlya-fundamenta-svoimi-rukami-podrobnyy-instruktazh

Какие требования предъявляются к прочности опалубки

Наименование

Цена

Количество

Артикул : {{ item.MODEL }}

{{ item.STATUS }}

{{ item.PRICE }}

{{ item.OLD_PRICE }}

- +

Вы экономите: {{ DATA.TOTAL_DISCOUNT_SUM }}

Продолжить покупки Оформить

Вы можете вернуться в каталог и продолжить покупки
Вернуться и продолжить покупки

Изготовление опалубок должно осуществляться в соответствии с техническими условиями и требованиями стандартов.положено быть качественными, так как к поверхности монолитных конструкций жилых и гражданских зданий предъявляются повышенные требования.Прочность, качество, долговечность и стоимость опалубки, а ещё трудоёмкость опалубочных и отделочных работ напрямую зависят от деформативности. Недостаточно жёсткая опалубка провоцирует нарушения геометрических размеров, искривления поверхности и образование пустот, раковин и пузырьков на поверхности монолита при уплотнении бетона.Одним из важнейших требований к опалубке является равномерность деформации элементов с одним функционалом (или крупнощитовая). Термореактивная же опалубка требует отдельного просчета дополнительных нагрузок и деформации конструкции при прогреве бетона.Что касается соединений опалубки: их требуется выполнять быстроразъёмными, плотными и максимально непроницаемыми. Опалубочные кромки, острые углы и сварные швы должны быть обработаны.Класс точности проектируемой бетонируемой конструкции назначается в соответствии с ГОСТ 21779-82 и он должен быть на 1 класс ниже чем класс точности монтируемой опалубки. В свою очередь класс точности изготовления элементов опалубки должен назначаться на 1 класс выше, чем класс точности монтажа.Монолитные конструкции с поверхностью под покраску или оклейку обоями следует конструировать с помощью опалубки, которая создаст поверхность по СНиП 3.04.01-87.Термореактивная опалубка требует более высоких допусков в связи с дополнительными изменениями размеров при нагреве и охлаждении. Стандартным классом точности для конструкций опалубки считается седьмой (7). Но универсальные опалубочные системы, которые рассчитаны на высокий темп оборачиваемости и более длительный срок службы, должны производиться по более высокому классу точности.Поверхность опалубки, которая соприкасается с бетоном, имеет большое значение в формировании поверхности монолитной конструкции.Критерии влияющие на текстуру и цвет поверхности бетона:Степень непроницаемости палубы (различная степень сцепления с бетоном влечет за собой появление тёмных или боле светлых пятен на поверхности бетона) ;Повторное применение опалубки;Состав бетона;Технология укладки и способ уплотнения бетона;При использовании фанеры или твердых древесно волокнистых плит покрытых специальными смазками (эмульсолами) можно получить красивую поверхность бетона. Специалисты утверждают, что такая поверхность палубы лучше, чем металлическая. Полностью непроницаемая опалубка служит причиной появления раковин и пустот. Для предотвращения таких дефектов следует больше расходовать эмульсионной жидкости. По этим соображениям рекомендуется применять смазки для поверхностей, имеющих небольшую адгезию к бетону (ламинированная фанера, пластиковые опалубки).

Как собрать опалубку для фундамента своими руками

Процесс установки металлической опалубки начинается с подготовки основания для бетонирования. Сборка самой металлоконструкции осуществляется с использованием комплекта деталей для крепления. Если металлические элементы опалубки загрязнены, их необходимо очистить от остатков бетона, грязи и ржавчины, поскольку эти загрязнения негативно сказываются на качестве бетонного монолита.

Очистку опалубки обычно проводят с помощью металлических щеток.

Для предотвращения сцепления элементов бетонной конструкции с поверхностью опалубки, которая будет в контакте с бетонной смесью, производится специальная обработка. Если конструкция имеет большой вес, используется подъемное оборудование. Для этой цели применяют компактные ручные тали. Плиты конструкции должны быть установлены строго горизонтально, для этого используется специальный уровень. Исключение составляют конструкции с наклонной плоскостью, предусмотренной проектом.

Во время монтажа опалубки необходимо тщательно затягивать все крепления. Это необходимо для того, чтобы не было зазоров между элементами конструкции. После завершения установки металлической опалубки необходимо проверить соответствие всех ее элементов проекту.

Мнение эксперта

Алексей Демидов

Закончил Санкт-Петербургский государственный архитектурно-строительный университет по специальности: Инженер-строитель

Установка опалубки для монолитного строительства – это один из ключевых этапов в строительном процессе, который требует особого внимания и профессионализма. Опалубка представляет собой временную конструкцию, которая создается для формирования желаемой формы бетонной конструкции.

Перед установкой опалубки необходимо провести подготовительные работы, такие как очистка поверхности от грязи и пыли, покрытие поверхности разделительным материалом для предотвращения прилипания бетона и опалубки, и установка арматуры по расчету.

Выбор материала для опалубки – один из важных моментов. Обычно для этой цели используется фанера, металлические листы, пластик или композитные материалы. Важно, чтобы материал был прочным, устойчивым к воздействию влаги и обеспечивал необходимую жесткость конструкции.

При установке опалубки необходимо следить за тем, чтобы все элементы были правильно закреплены и герметично соединены между собой. Опалубка должна быть достаточно прочной, чтобы выдерживать давление бетона при заливке и не деформироваться под его весом.

Необходимо также учитывать особенности конструкции и формы будущего элемента при выборе и установке опалубки. Важно правильно выравнивать и закреплять опалубку, чтобы избежать деформаций и получить идеально гладкую поверхность.

Какие особенности опалубки для монолитного фундамента

Строение из цемента и металлической арматуры – это монолитное здание. Для создания бетонных конструкций, стен и перекрытий используется специальная опалубка.

Опалубка играет важную роль в строительстве монолитных зданий. Она представляет собой специальную форму для заливки и застывания бетона, изготавливаемую из различных материалов, таких как дерево, металл и пластик. Благодаря опалубке бетонные конструкции приобретают нужные размеры, форму и жесткость.

Мнение эксперта

Алексей Демидов

Закончил Санкт-Петербургский государственный архитектурно-строительный университет по специальности: Инженер-строитель

Как эксперт в области строительства, являющийся специалистом по монолитному строительству, могу поделиться своим мнением о этапах работы с опалубкой. Опалубка играет ключевую роль в процессе возведения монолитных конструкций, обеспечивая им необходимую форму и жесткость.

Первый этап работы с опалубкой — это подготовка места для ее установки. Необходимо провести маркировку и выровнять основание, чтобы опалубка была установлена правильно и не допускала отклонений в геометрии конструкции.

Далее следует сборка опалубки по предварительно разработанному проекту. Важно правильно выбрать материалы опалубки, учитывая нагрузки, которые будет испытывать конструкция. Также необходимо обеспечить герметичность опалубки для предотвращения проникновения бетонного раствора.

После сборки опалубки начинается укладка арматуры и заливка бетоном. Важно следить за качеством укладки арматуры и равномерным заливом бетона, чтобы исключить появление внутренних дефектов и обеспечить прочность конструкции.

После заливки бетона необходимо дождаться его полного застывания и прочности, прежде чем приступать к снятию опалубки. Этот этап требует особой аккуратности, чтобы избежать повреждения бетонной поверхности и сохранить ее в идеальном состоянии.

Как обеспечить герметичность и надежность опалубки

Метод установки столбчатого фундамента в грунтах с различной пучинистостью

• Использование кирпичных столбов — это простой и доступный вариант для самостоятельного строительства. Он оптимален для участков с сухой песчаной почвой, где уровень грунтовых вод невелик. Кирпичные колонны хорошо справляются с нагрузкой, которую создают небольшие постройки. Низкая стоимость кирпича также делает его привлекательным выбором;
• Столбы из дерева. В качестве опор используются полена. Однако из-за высоких требований к древесине и её уязвимости перед различными воздействиями (гниение, влажность, биологическая активность и другие факторы), а также недостаточной несущей способности, её широкое применение исключено. Тем не менее, дерево удачно используется для построек временного характера, таких как беседки. При правильной обработке деревянные опоры могут прослужить до 50 лет;
• Вместо стальных столбов можно использовать столбчатый металлический фундамент, который отличается от винтового фундамента. В данном случае не используются винтовые сваи, а устанавливаются толстостенные (от 4 мм) стальные трубы, которые способны выдерживать до 80 тонн. Однако такое решение считается дорогостоящим для частного застройщика и поэтому не получило широкого распространения. Также следует учесть, что сталь требует дополнительной обработки и постоянного ухода для защиты от коррозии;
• Другим вариантом являются асбестовые трубы, которые являются максимально дешевым вариантом. Хрупкость таких труб компенсируется заливкой бетоном с дополнительным армированием или без него. Применение асбестовых труб оправдано в рыхлой почве, склонной к горизонтальным подвижкам;
• Монолитные бетонные столбы — один из наиболее надежных видов столбчатого фундамента из-за использования бетона в качестве материала. Для их заливки необходима специальная опалубка, в которую устанавливается арматурный каркас. После этого конструкция заполняется бетоном. Важной особенностью этого вида фундамента является обязательное использование песчаной подушки, которая предотвращает смещение монолитного блока и оседание столба под весом строения. Несущая способность такого фундамента достигает 80 тонн. Стоимость бетонного столбчатого фундамента является одной из самых высоких среди всех видов. Кроме того, процесс монтажа довольно трудоемкий;
• Столбы из бетона (блочные). Блоки большие по размеру по сравнению с кирпичом, что обеспечивает быструю установку столбов, однако они тяжелее, что усложняет процесс строительства. Цементный раствор, скрепляющий блоки, затвердевает за 1-2 дня, что позволяет продолжать работу по обустройству роверка или дальнейшему строительству дома.

Как выбрать оптимальную высоту опалубки для фундамента

Уважаемые клиенты, заказчики и все, кто задумывается о строительстве! Мы подготовили для вас статью, в которой рассмотрены наиболее распространенные ошибки, возникающие при монтаже опалубки для ленточного фундамента. Здесь вы найдете информацию о правильной установке опалубки, особенностях строительства фундамента и методах устранения ошибок.

Этот пример демонстрирует неправильное использование опалубки для ленточного фундамента.

Прежде всего, не стоит экономить на материалах для строительства опалубки. Это может привести к недостаточной прочности и разливу бетона, а также увеличению объема работы, как будет пояснено далее.

Обратите внимание, что вся опалубка выполнена из дюймовой доски — это серьезная ошибка при строительстве ленточного фундамента. Такая опалубка не обеспечит необходимой прочности, она может расшириться и даже лопнуть, что приведет к увеличению объема работы и затратам времени на исправление ситуации. Для избежания подобных проблем следует использовать 40-вую доску.

Еще одна проблема заключается в неправильном креплении верхних поперечных досок, которые устанавливаются горизонтально и крепятся к самой верхней доске стенки опалубки. В таком случае они просто мешают рабочим заливать бетон. Решение заключается в том, чтобы крепить верхние горизонтальные доски за вертикальные поперечные доски, которые скрепляют стенки опалубки

Пример показывает, что стенки были укреплены диагонально расположенными досками, что не так уж и плохо, но часто бывает, что опалубка просто всплывает, как коробка в воде, и весь бетон опять вытекает. Хорошо установленные стенки могут избежать этого!

С этой опалубкой объемом 9 м³ нам пришлось заниматься 4 часа. Благодаря мастерству наших рабочих удалось избежать разрушения опалубки, хотя в некоторых местах она немного раздулась и эстетический вид был потерян.

Какие ошибки наиболее часто допускаются при установке опалубки

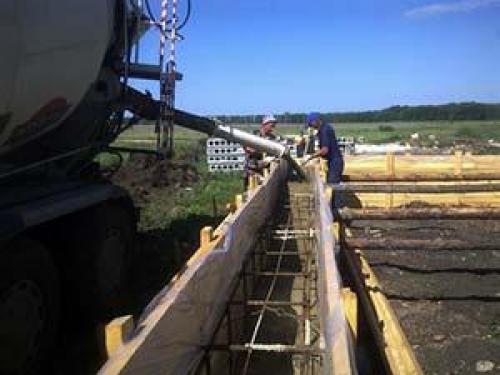

Корректное заливка бетона в опалубку – это ответственный этап строительства, который влияет на прочность и долговечность всего здания. Основные условия для качественной заливки: соблюдение технологий, использование качественных материалов и выбор правильной конструкции опалубки (зависит от типа строения, способа подачи и объема бетонного раствора).

1. Подготовительные работы: для качественной заливки фундамента необходимо ответственно подойти к обустройству опалубки. Основные требования: >
2. монтаж строго по чертежам;
3. конструкция должна быть жесткой и прочной, чтобы выдержать давление раствора;
4. без щелей и отверстий;
5. с ровной и гладкой поверхностью.

Кроме того, качество заливки влияет на состав бетона для заливки, который необходимо выбирать в зависимости от требуемых характеристик, времени года и особенностей почвы, таких как глубина промерзания, пучинистость и уровень грунтовых вод. Бетонную смесь для заливки можно приготовить самостоятельно или заказать доставку у проверенных компаний, но в любом случае для фундамента следует использовать марку не ниже 200.

Ручной метод заливки характеризуется тем, что бетон заливают по всему периметру слоем толщиной не более 50 см или на отдельный участок на всю высоту фундамента, при этом край сбоку должен быть неровным, а со скосом для лучшего сцепления с другой частью конструкции.

При заказе используют бетононасос или миксер, чтобы заливка производилась сразу по всей площади и до необходимой высоты.

Если заливка опалубки прекращается более чем на сутки, возобновление процесса возможно только после полного высыхания фундамента.

Супер подъемник. Самый быстрый способ заливки бетона в узкую опалубку.

Как опалубка влияет на качество бетона при заливке фундамента

Есть разные материалы опалубки под фундамент, отличающиеся своими характеристиками и ценой.

Металлы (сталь, алюминий)

Это универсальный вариант, пригодный для возведения опалубки под ленточный или монолитный фундамент. На сборку конструкции идут металлические листы толщиной 1-2 мм, причем к ним можно приваривать арматуру для увеличения жесткости фундамента.

Металлическим коробам придается любая форма, и они легко соединяются между собой. Среди недостатков отметим высокую стоимость на подобную продукцию; кроме того, может доставить проблемы отделение съемных листов от застывшего бетона.

Железобетон

Это несъемный и самый дорогой вид опалубки.

Готовые блоки опалубки укладываются под основание ленточного каркаса, или же плиты формируют контуры монолитного фундамента, и между ними заливается бетон. Такая опалубка идеально сцепляется с материалом основы, образуя прочный каркас.

Чаще всего этот вариант используется при строительстве многоэтажных зданий, где фундамент должен отвечать повышенным требованиям. К минусам железобетонной опалубки относится необходимость привлечения специальной техники для установки блоков или плит.

Кроме того, готовым бетонным изделиям невозможно придать другую форму, поэтому порой приходится использовать соединительные элементы из других материалов, что усложняет процесс монтажа опалубки под фундамент.

Пенополистирол

Очень качественная разновидность опалубки, обладающая массой преимуществ. На рынке представлен огромный ассортимент элементов конструкции, в том числе закруглений и углов. Каждый блок мало весит, и вся система легко и быстро собирается вручную.

К минусам следует отнести довольно высокую стоимость на несъемную пенополистирольную опалубку.

Подручные материалы

В принципе, можно собрать опалубку под фундамент из имеющихся материалов: главное, чтобы они были гладкими и твердыми. В этом качестве подойдут листы шифера, профнастила, фанеры, ЦСП и т. п.

Из плюсов, разумеется, главным будет дешевизна подобной опалубочной конструкции.

Гораздо больше список недостатков:

• сложность сборки системы из разнородных элементов;
• риск утечки бетонной смеси в ходе заливки;
• слабая несущая способность;
• необходимость использования дополнительных расклинок и опор.

Опалубка такого типа применима лишь для небольших сооружений.

Древесина

Это самый распространенный вариант, прежде всего, в индивидуальном жилищном и гаражном строительстве. Основой служат доски или листы водостойкой фанеры.

Достоинства – доступность и сравнительно низкая стоимость материала, простота монтажа. Для сборки каркаса не требуется спецтехники и сложных в обращении инструментов, и конструкция легко подгоняется под требуемые размеры на месте.

Недостатки – довольно быстрый износ при многоразовом использовании, низкая несущая способность и слабая сопротивляемость механическим деформациям, так что иногда требуются дополнительные элементы для усиления конструкции.

В целом правильно сооруженные деревянные опалубки неплохо себя зарекомендовали для устройства ленточного фундамента.
