В отличие от фундамента, бетонные стены здания имеют значительные параметры, поэтому установленная опалубка должна обладать большой прочностью. Для ее изготовления могут быть использованы листы OSB, металл, пенополистирол, доски или фанера.

Устанавливаемая опалубка бывает следующих видов:

1. Съемная. Обычно изготавливается из обработанных досок или металла. Затем она убирается после схватывания раствора.
2. Несъемная. Изготавливается из теплоизоляционных материалов, поскольку она не убирается после окончания работы. В результате здание утепляется, а также у него увеличивается звукоизоляция.

Перед изготовлением опалубки проводятся расчеты, где за основу берутся следующие исходные данные:

• объем заливаемого пространства;
• размер толщины стен.

При расчете конструкций опалубки принимаются во внимание следующее параметры:

• ее несущая способность;
• количество необходимого материала на изготовление;
• технология возведения для конкретного случая;
• стоимость опалубки.

На основании полученных данных определяется количество необходимых опор, которые будут противостоять деформационным изменениям конструкции.

Связанные вопросы и ответы:

Что такое опалубка и для чего она предназначена

В зависимости от требований к монолитным объектам, опалубка может иметь разные типы конструкций:

• Подъемные переставные.
• Разборные переставные.
• Скользящие.
• Блоковые.
• Перекатные.
• Несъемные.

Подъемные переставные опалубки применяются при строительстве высотных объектов. После заливки бетонного этажа опалубка перемещается вверх с помощью специальных механизмов и направляющих. Они необходимы для возведения мостов, башен и шахт.

Разборные переставные опалубки широко используются в строительстве типовых промышленных объектов. Они подходят для небольших строительных работ и возведения частных объектов. Кроме того, их легко комбинировать и деталей у них много.

Опалубка, скользящая по поверхности, предназначена для бетонирования на разных уровнях при помощи подвижной системы, закрепленной на раме. Такая конструкция обеспечивает точное перемещение опалубки как по горизонтали, так и по вертикали.

Блоковые опалубки — это цельные структуры, широко применяемые в строительстве для возведения небольших сооружений.

Перекатные опалубки монтируются на рельсовом полотне и перемещаются с помощью тележек. Они используются при строительстве железнодорожных тоннелей и других инженерных сооружений.

Несъемные опалубки не требуют демонтажа и дополняют конструкцию объекта. Они могут укреплять или выполнять декоративные функции, что значительно упрощает процесс строительства.

Использование опалубки может быть направлено на удовлетворение потребностей как обычного рынка строительства, так и на реализацию проектов частного назначения. Кроме того, она может быть задействована для выполнения уникальных задач на уровне государства. С ее помощью можно строить градирни, реакторы и научные учреждения. Опалубка является неотъемлемой частью современного строительства и необходима для выполнения широкого спектра задач различной сложности.

Опалубка играет важную роль в современном строительстве зданий. Она используется не только для заливки фундамента, но и для возведения стен, перекрытий, колонн и других элементов. Сегодня мы сосредотачиваем внимание на основных видах опалубки для стен и преимуществах использования универсальной щитовой опалубки при возведении стен на строительной площадке.

Как и опалубка фундамента, стеновая опалубка может быть съемной или несъемной. Несъемная опалубка изготавливается из легких, но менее надежных материалов и предназначена для одноразового использования, что сильно ограничивает ее возможности на больших строительных проектах. Надежная и удобная в использовании съемная опалубка необходима для строительства высоких зданий, промышленных объектов, специализированных сооружений — другими словами, ее применение почти не ограничено. Металл, фанера, синтетические и комбинированные материалы используются в ее конструкции, что позволяет использовать оборудование многократно.

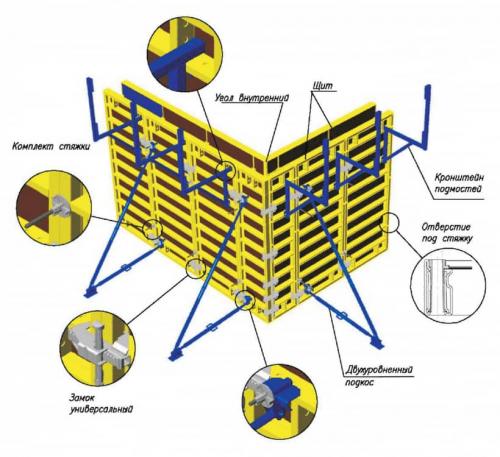

☑️ Щитовая опалубка стен

Строительная конструкция — это прочный каркас, в который заливается раствор бетона, образуя стену нужной толщины. Состав набора конструктивных элементов щитовой опалубки может изменяться в зависимости от производителя, но в основном он включает в себя линейные или угловые щиты (со стальной рамой и влагостойкой фанерой), крепежные элементы, замковые элементы, подкосы, кронштейны и подмости. На российском рынке щитовая опалубка представлена в двух вариантах.

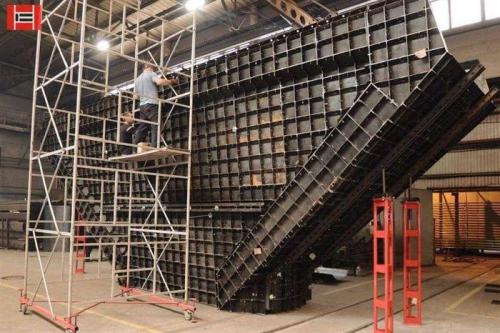

Универсальная опалубка мелкощитовая имеет простой монтаж и демонтаж благодаря небольшому весу щитов. Компания FORA предлагает легкую и надежную мелкощитовую опалубку средневесового типа, весом 27 кг/м2 в собранном виде. Высота щитов стандартна: 1 200, 1500 и 1800 мм, а ширина от 200 до 600 мм. Мелкощитовая опалубка FORA euro-form Premium удобна для формирования различных стен, выдерживает нагрузку до 60 кг/м2 и не требует дополнительных устройств для установки в рабочее положение.

Большесечная опалубка является увеличенным вариантом мелкосечной. Этот тип опалубки изготавливается из усиленного стального профиля с усиленными крепежными узлами, а сталь защищается оцинковкой или порошковой окраской, что обеспечивает дополнительную защиту от коррозии. Комплект большесечной опалубки от компании FORA включает в себя вспомогательные устройства, которые упрощают установку, выравнивание и обслуживание опалубки во время строительных работ. FORA выдерживает давление бетона до 80 kH/м2, обеспечивает повторное использование до 300 циклов, а ее универсальные замки позволяют собирать панели как вертикально, так и горизонтально с продольным смещением.

☑️ Блочная опалубка

Модули с объемной перестановкой, собранные из отдельных компонентов. Возможность одновременного создания нескольких внешних стен, но монтаж занимает больше времени, чем у щитовых конструкций, поэтому чаще используется для внутренних перегородок.

Какие материалы лучше всего использовать для строительства опалубки

Сегодня имеется огромный выбор опалубочных систем, подходящий как для строительства небольших домов и заливки стен, так и для монолитных высотных сооружений.

1. Одной из вариаций является цельнометаллическая опалубка. Она обладает высокой прочностью и устойчива к деформациям. Ее использование требует утепления зимой, а также отличается большим весом и стоимостью. Для ее создания преимущественно применяют алюминий или сталь. Это оптимальное решение для крупных проектов.
2. Для создания форм для бетонирования часто используется деревянная опалубка, которая не предназначена для многоразового использования. Чтобы усилить ее конструкцию, обычно применяются металлические опоры. Для изготовления такой опалубки используют разные породы древесины, такие как сосна, ель, ольха и береза. Однако из-за контакта с бетоном древесина должна быть не менее 3 сорта.
3. Фанерные опалубочные системы являются одним из самых популярных и рациональных решений. Фанера марки ФБСВ или ФБС имеет специальное защитное покрытие, которое делает ее устойчивой к негативному воздействию окружающей среды и гарантирует высокое качество готовых конструкций. Для защиты фанеры также используется стеклоткань, полиэтиленовая пленка и другие материалы.
4. Одним из самых востребованных вариантов сегодня стала пластиковая опалубка. Ее популярность объясняется малым весом, быстрым монтажом, долговечностью и универсальностью — с ее помощью можно создавать идеально ровные и точные конструкции различных форм и размеров.

Как рассчитать размеры опалубки в зависимости от проекта

Часто в частном строительстве используют монолитную технологию для строительства фундаментов. Опалубочная конструкция может быть изготовлена из дерева, асбестовых или металлических труб, металла или пенополистирола. Доски являются наиболее популярным вариантом для самостоятельного строительства из-за их экономичности, простоты возводения и доступности.

Однако изготавливать опалубку с излишней прочностью, превышающей ожидаемые нагрузки, нецелесообразно. Это приведет к значительному увеличению затрат на строительство.

Методика расчета опалубки для фундамента

Основные способы расчета опалубки из дерева:

• Для начала измеряется внешняя длина траншеи и толщина материала. Затем высота увеличивается на 20 сантиметров. После этого периметр умножается на два, результат умножается на высоту фундамента и толщину доски, что дает общий объем материала. Этот результат округляется в большую сторону.

Например: 100 х2х0,7х0,03=4,2 куб. м. досок (размеры указаны в метрах). Округляем до 4,5 кубических метров.

• Этот метод используется, если известен размер доски. Для этого периметр умножается на два и делится на длину доски. Затем высота конструкции делится на ширину доски и результаты умножаются.

Например: (100 х2/6) х(0,7/0,1) = 234 доски (величины указаны в метрах).

Для расчета опалубочной конструкции из металла используются специальные формулы, учитывающие размер листа материала. Расчет пенополистирола лучше доверить опытному специалисту, так как он является предварительным. Для уточнения стоимости и акций просьба обращаться к нашим менеджерам.

Также следует помнить о необходимости деревянных брусков для установки подкосов и подпорок при укреплении опалубочных щитов.

Мнение эксперта

Алексей Демидов

Закончил Санкт-Петербургский государственный архитектурно-строительный университет по специальности: Инженер-строитель

Для того чтобы узнать площадь опалубки необходимо рассчитать суммарную площадь всех стен, на которые она нанесена, а также площадь днища и крыши. При этом следует учитывать как внешние, так и внутренние поверхности опалубки.

Для точного расчета площади опалубки можно воспользоваться формулой S = 2 * (L + W) * H + 2 * L * W, где L — длина опалубки, W — ширина опалубки, H — высота опалубки. Результат будет дан в квадратных метрах.

Непосредственно перед началом работ следует обязательно продумать и рассчитать не только площадь опалубки, но и количество материалов, необходимых для ее изготовления. Это поможет избежать лишних затрат на материалы и сэкономить время в процессе строительства.

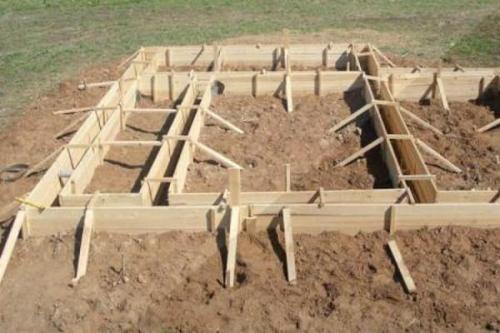

Как правильно собрать опалубку для фундамента

Фундаментная лента благодаря своей универсальности и экономичности высоко востребована как при строительстве частных домов, так и при возведении больших массивных сооружений. Для ее создания необходима вспомогательная конструкция, благодаря которой бетон принимает заданные в проекте очертания и приобретает поверхность без изъянов. От правильного выбора материалов и их монтажа зависит прочность и долговечность построенного основания, а в итоге — и всего здания. Мы расскажем, как правильно сделать опалубку для ленточного фундамента самостоятельно, а также каких она бывает видов с их плюсами и минусами.

Назначение

Чтобы создать конструкцию из бетона, его нужно поместить в предусмотренную проектом форму, где он наберет прочность. Когда копается траншея под фундаментную ленту, у нее уже есть форма и нужные размеры. Однако грунт зачастую не соответствует нужным требованиям — он может быть слишком рыхлым или текучим. А основание всегда возвышается над поверхностью земли. Поэтому устанавливают опалубку для ленты фундамента — строительную форму, собранную из отдельных элементов и определяющую дальнейший вид монолитного сооружения. Чтобы полностью выполнить свое назначение, она должна отвечать ряду требований и быть:

• прочной — ей необходимо выдерживать вес заливаемого бетона;
• плотной — нужно не дать раствору вытечь за пределы формы;
• ровной — так внешняя поверхность ленты будет нуждаться в минимальном выравнивании.

Это основные условия для сборки функциональной опалубочной системы. Все требования изложены в соответствующем ГОСТ-е Р52086-2003 под названием «Опалубка. Общие технические условия».

Виды

Существует несколько классификаций опалубочных систем. Главными признаками при делении являются вид материала, из которого изготавливаются формы, а также конструкционные особенности. Рассмотрим предлагаемые технологией варианты.

Съемная

Как уже видно из названия, это разборное сооружение, которое убирают после заливки и застывания бетона. Ее можно строить из следующих материалов:

• Деревянные доски. Какую доску нужно использовать для опалубки ленточного фундамента, зависит от его ширины: при ширине ленты до 30 см потребуется пиломатериал толщиной от 25 мм, а при ширине более 40 см — 40-50 мм. Можно использовать сосну или ель — они обладают достаточной прочностью при невысокой стоимости. Недостатки — трудоемкость при сооружении и необходимость добавочного укрепления.
• Фанера, OSB, ДСП. Преимущество этих плит — в их размере, то есть щитовая система собирается в разы быстрее. Толщина листов должна быть от 18 мм и выше. Для многоразового использования лучше брать ламинированную фанеру. Если используются дешевые материалы, то общая стоимость выйдет ниже, чем при использовании распила древесины.
• Плоский шифер. Это смесь портландцемента, асбестового волокна и воды. Плиты также монтировать проще и быстрее, чем доски, они не боятся огня, не разлагаются в земле. Однако тяжелее других листовых материалов, легко ломаются, выделяя вредную пыль (работать нужно в маске).
• Металл. Это достаточно дорогостоящее решение при самостоятельном изготовлении. Для создания щитов на металлический каркас из профиля 2×2 см приваривают стальной лист толщиной от 1 мм. Готовые секции бывают: малыми (высотой до 1,5 м) для частных и большими (до 3 м) для крупных объектов (ширина соответственно 0,1-1 и 0,2-1 м).

Металлические щиты чаще всего берут в аренду, многоразовыми могут быть также щитовые системы из ламинированной фанеры и шифера. Дешевая древесина, как правило, одноразовая и после использования при строительстве идет на другие нужды.

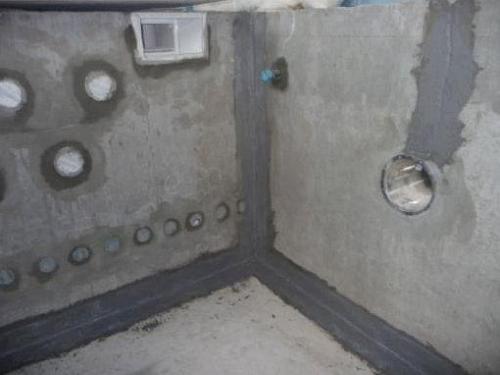

Как обеспечить герметичность и прочность швов опалубки

Перед началом обратного наполнения грунта, независимо от метода гидроизоляции конструкций от грунтовых вод, необходимо обеспечить герметичность отверстий от опалубки, а также холодных (рабочих) швов. Даже сочетание наплавляемой гидроизоляции с битумной мастикой не гарантирует защиты конструкции от протечек.

Этапы выполнения работ:

1. При подготовке бетонной смеси или непосредственно перед ее заливкой необходимо добавить в смесь комплексное добавку в бетон Ummix в количестве 1—2% от массы цемента;

2. Перед установкой вертикальных щитов форм в опалубке, необходимо очистить поверхности от цементного молока и нанести 2—3 мм Проникающей гидроизоляционной смеси Ummix на места будущих соединений с подушкой/стеной. Этот шаг поможет избежать образования холодных швов и обеспечит надежную связь элементов конструкции;

3. После снятия опалубки необходимо удалить втулки, затем заполнить отверстия ремонтным материалом и закрыть точки входа Проникающей гидроизоляционной смесью Ummix. Можно также частично заполнять отверстия монтажной пеной, оставляя для ремонтной смеси не менее 4—5 см;

4. Если опалубочные щиты были закреплены катанкой, необходимо вырезать ее на глубину 30—40 мм, затем заполнить получившиеся раковины Ремонтной смесью Ummix и покрыть их слоем 2 мм Проникающей гидроизоляционной смеси Ummix;

5. Чтобы создать штрабы глубиной 25—30 мм вдоль стен и пола, следует использовать материал Ummix для ремонта согласно инструкции;

6. Для защиты поверхностей необходимо нанести два слоя проникающей гидроизоляционной смеси Ummix методом "мокрый-по-мокрому". Минимальная толщина покрытия должна быть 1,5 мм. Поверхности следует регулярно увлажнять, поливая их каждые 3—4 часа в течение 2—3 дней, а также укрыть от солнца и ветра.

Расход материала:

Набухающие ГКНР пробки

Использование полимерных пробок для герметизации является одним из наиболее эффективных способов, поскольку они обладают отличной стойкостью к влаге.

Этот компонент содержит твердое ядро и кончик, который обладает гибкостью и способен увеличиваться в объеме (в 4-5 раз). Это позволяет полностью заполнить пространство монтажного отверстия и обеспечить 100% герметичность.

Преимущество заглушек заключается в том, что для их использования не требуется удалять пластиковый цилиндр. Пробки устанавливаются на глубину до середины толщины стены (не менее 20 мм). При большом диаметре использование дополнительных гидропрокладок иногда требуется на обеих сторонах (при двустороннем попадании воды).

Недостаток заключается в том, что выпускаемые пробки имеют только один размер – 22 мм, что ограничивает их применение только для отверстий данного размера. В других случаях, как уже упоминалось, требуются дополнительные гидропрокладки.

Устройство Аквастоп Дисклудер

Этот вариант сходен с предыдущим, однако отличается конструкцией и способом установки.

Пробка Аквастоп Дисклудер способна выдерживать давление до 0,8 МПа и надежно заполняет все отверстия опалубки. Она представляет собой стяжной болт, обтянутый со всех сторон EPDM резиной, с двумя браслетами и закрепляется гайкой. Дисклудер выпускается размером 30 мм.

Перед установкой необходимо просверлить отверстие диаметром не менее 32 мм на половину толщины стены. После очистки от пыли вставляется Дисклудер, при этом необходимо сильно сжать резину EPDM для надежного сцепления с материалом стены.

Для дополнительной защиты монтажного отверстия используется цементная замазка, которая также придаст ему эстетический вид. Дисклудер идеально подходит для гидроизоляции конструкций в бассейнах и других гидротехнических сооружениях.

Дисклудер используется для гидроизоляции отверстий в бассейнах, различных гидротехнических объектах и резервуарах. Главный недостаток этого метода — большие трудозатраты при просверливании отверстий.

Мнение эксперта

Алексей Демидов

Закончил Санкт-Петербургский государственный архитектурно-строительный университет по специальности: Инженер-строитель

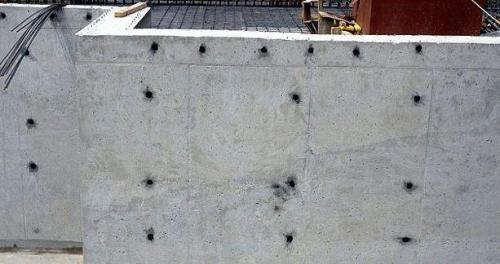

Когда при строительстве вам встречается необходимость закрыть дырки в опалубке, важно подойти к этому процессу ответственно и тщательно. Опалубка должна быть надежной и герметичной, чтобы обеспечить правильное заливку бетона и избежать утечек.

Популярным способом закрытия дырок в опалубке является использование деревянной пробки. Для этого нужно иметь под рукой деревянные пруты, которые подгоняются под размер дырки и вбиваются в нее. Деревянная пробка должна быть плотно прижата к стенкам опалубки, чтобы избежать вытекания бетона.

Еще один вариант — использование гидроизоляционной ленты. Она обладает хорошей клеящей способностью и герметично закроет любую дырку в опалубке. Главное — тщательно обработать место соединения ленты, чтобы избежать протечек бетона.

Не стоит забывать, что закрытие дырок в опалубке — это важный этап строительного процесса, от которого зависит качество будущей конструкции. Поэтому необходимо уделить этому вопросу достаточно внимания и времени, чтобы избежать проблем в дальнейшем.

Какие инструменты необходимы для строительства опалубки

Опалубка — это временная или постоянная конструкция, которая используется на стройплощадке для создания формы, поддержания желаемой геометрии бетонных или железобетонных конструкций во время их заливки и затвердевания. Она должна обладать следующими свойствами:

• Высокая прочность, неизменность геометрии под воздействием различных нагрузок.
• Точность, соответствие размерам по проекту.
• Съемные конструкции должны обеспечивать минимальную адгезию к бетонному раствору.
• Гибкость конфигурации в соответствии с условиями строительной площадки.
• Минимальные затраты на монтаж или демонтаж.
• Возможность быстрого ремонта или замены элементов, которые пришли в негодность.
• Химическая нейтральность к бетонной смеси.

Общие технические требования, параметры качества материала сформулированы в ГОСТ Р 52085-2003 «ОПАЛУБКА. Общие технические условия».

В общем виде опалубка представляет собой форму для бетона. Она состоит из следующих элементов:

Щиты . Имеют вид широких панелей, которые формируют внутреннюю поверхность бетонной конструкции. Щиты изготавливаются из фанеры или деревянных досок, а также из листов металла, пластика, экструдированного пенопласта.

Опоры . Эти элементы поддерживают щиты в заданном положении. Их изготавливают из металла или дерева. Вертикальные стойки берут на себя нагрузку бетона, размещаются вдоль щитов.

Крепеж . Соединяет щиты, опоры, обеспечивая надежность и прочность. В качестве крепежей используются уголки, болты, гайки, саморезы, гвозди и т.п.

Опалубочные клинья, втулки . Клинья используются для коррекции уровня, наклона опалубки, а втулки — для создания отверстий или проемов.

Анкеры, дюбели . Используются для закрепления опалубочных элементов к поверхности земли или существующим структурам.

Системы отвода воды . Для предотвращения задержки воды используются дренажные системы. Это обеспечивает равномерное застывание бетона.

Специальные элементы . В зависимости от типа конструкции могут использоваться специальные элементы: крюки, поддерживающие стойки, подпорные колонны, гидравлические, механические рычаги, чтобы обеспечить необходимую форму, желаемые свойства бетонному сооружению.

Каждый опалубочный элемент имеет важное значение. Сочетание, качественная сборка всех деталей позволяют создать прочную, технологически точную опалубку для различных типов строительных проектов.

Как правильно установить опалубку на неровной поверхности

Мы уже разобрались, как правильно установить опалубку под ленточный фундамент на ровном участке. Однако, что делать, если условия работы несколько отличаются? Предлагаем ознакомиться с распространёнными проблемами и способами их решения.

Так что же делать, если нужно строить не ленточный, а плитный фундамент? Заниматься возведением такого основания следует только в случае, если ширина здания не превышает 4 метров и при условии, что работают как минимум 2 человека. В противном случае будет сложно достичь ровной верхней поверхности плиты.

В случае, если оба условия выполнены, то можно собирать опалубку в соответствии с описанным выше порядком. Отличие заключается в том, что вместо траншеи копается котлован, нет необходимости в установке внутренней опалубки, а в качестве опоры используется рейка, доска или труба нужной длины. Кроме того, для удобства ручной заливки рекомендуется собирать опалубку только с трёх сторон, оставляя проход для прохода и перемещения оборудования на четвертой стороне. Он закрывается после выливки основного объема бетонной смеси.

Как правильно установить опалубку на неровной поверхности? Участки с перепадами до 20 см считаются горизонтальными, поэтому сначала производится сборка и выравнивание опалубки на них. При разнице высот от 20 до 100 см определяется самая низкая точка фундамента на пересечении осей будущего строения. Если перепад составляет более 100 см, то ленточный фундамент заменяется ступенчатым или столбчатым. Секция опалубки для ступенчатого фундамента выставляется так же, как для ленточного фундамента, а для столбчатого — как для мини-плиты.

Как достичь ровности опалубки без опыта работы с водяными и лазерными уровнями? При использовании гидроуровня сначала необходимо приложить градуированную емкость к базовой отметке таким образом, чтобы уровень воды совпадал с ней. Полученное значение следует запомнить, а затем зафиксировать или удерживать емкость в том же положении.

Вторую емкость нужно переместить от одной опоры к другой, сделать отметки напротив соответствующих значений, после чего, используя их в качестве ориентира, натянуть нить или нарисовать линию. Работать с лазерным уровнем еще проще. Его следует закрепить на земле или штативе, убрать преграды на пути луча и нарисовать светящуюся линию. В случае необходимости настройки прибора, следует выполнить её в соответствии с прилагающейся инструкцией.

Многих людей также интересует, как правильно установить опалубку для фундамента, чтобы избежать ошибок и не пришлось переделывать всю работу. Наш совет — арендовать опалубку, которая благодаря подгонке элементов, после сборки сама займет правильное положение. Возможно заказать услугу монтажа.
