Понимание работы клапана предохранительного со сливом для бойлера

Понимание работы клапана предохранительного со сливом для бойлера

Почему капает вода из предохранительного клапана водонагревателя?

На входе накопительного водонагревателя устанавливается предохранительный или обратный клапан.

При нагреве воды происходит постепенный рост температуры.

Вода при нагревании расширяется, в результате чего растет давления в водонагревателе!

Если значение давления не превышает допустимого, предохранительный клапан водонагревателя остается закрытым. Когда давление достигает критической отметки, клапан открывается и через него вытекает излишек воды, избыточное давление сбрасывается. После понижения давления клапан снова закрывается.

Вода из предохранительного клапана может капать, если давление в водонагревателе превышает допустимый уровень.

Небольшой слив воды из предохранительного клапана является нормальным явлением!

Повышение давления в водонагревателе может быть вызвано несколькими причинами:

• Повышенным давлением в водопроводной сети.
• Неправильной работой регулятора давления.
• Засорением трубопроводов или фильтров.

Однако, возможны и другие причины, почему капает вода из предохранительного клапана.

Например, вода может капать из предохранительного клапана по причине перегрева воды в бойлере!

Перегрев может возникнуть, если не работает термостат или если значение температуры воды в баке настроено неправильно.

Вода из клапана может капать по причине его неисправности. Может потребоваться замена или ремонт клапана.

Чтобы предотвратить капание воды из предохранительного клапана:

• Регулярно проверяйте и регулируйте давление в водонагревателе.
• Проверьте работу термостата и настройте его на оптимальную температуру.
• Регулярно чистите трубопроводы и фильтры.

Наличие предохранительного клапана является обязательным для эксплуатации накопительных водонагревателей!

Это предусмотрено руководством по эксплуатации водонагревателей.

Руководства по эксплуатации также содержат подробное описание установки клапана.

Клапан предохраняет возможное повреждение бака водонагревателя избыточным давлением. Вода, находящаяся в баке водонагревателя, нагревается, образуется пар и повышается давление в баке. Предохранительный клапан позволяет выпускать избыточное давление.

При выборе водонагревателя следует обратить внимание на наличие и характеристики предохранительного клапана, чтобы быть уверенным в его надежности и соответствии требованиям системы водоснабжения!

Функции клапана

Главными функциями предохранительного клапана являются:

Снижение давления. Когда давление воды достигает максимального допустимого уровня, предохранительный клапан срабатывает и снижает давление в системе.

Безопасность. Работа предохранительного клапана обеспечивает безопасность водонагревателя и его пользователей.

Предотвращение повреждений. Когда давление в системе превышает допустимые значения, это может привести к повреждению бака водонагревателя.

Компенсация гидроударов также является важной функцией предохранительного клапана. Хотя это явление не часто встречается в системе водоснабжения, оно может серьезно повредить бак бойлера.

Если работоспособность предохранительного клапана нарушена, то рост давления спровоцирует деформацию и разрыв бака!

Связанные вопросы и ответы:

Что такое клапан предохранительный со сливом для бойлера

• 1 Устройство и принцип работы клапана
• 2 Как работает предохранительный клапан в различных ситуациях
  • 2.1
  • 3 Рекомендации по выбору и монтажу предохранительного клапана
    • 4 Часто задаваемые вопросы (F.A.Q.)

    Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу - обеспечение безопасности эксплуатации электрического нагревателя.

    Для сравнения – рассмотрим устройство обычного обратного клапана:

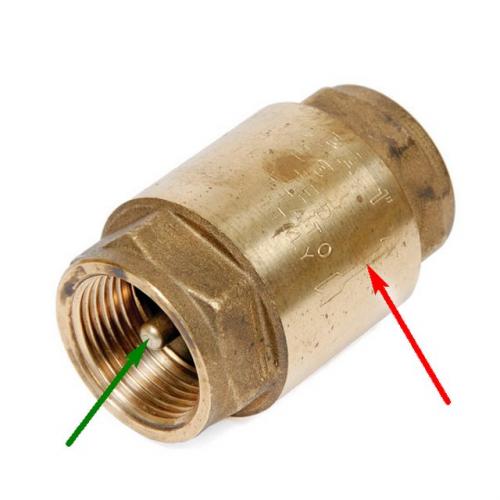

    Так устроен обычный обратный клапан. Но для бойлера его - недостаточно!

    Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси - штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

    При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

    Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

    Предохранительный же клапан устроен несколько сложнее:

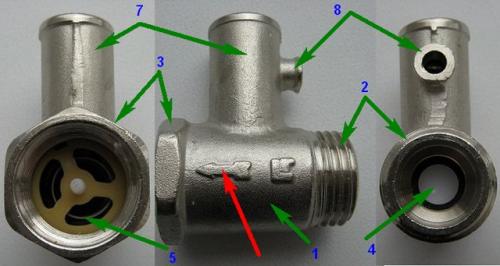

    Устройство предохранительного клапана для водонагревателя

    По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

    В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

    На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

    А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

    В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

    Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно - под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

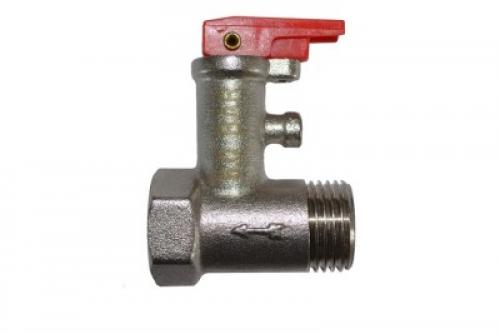

    Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

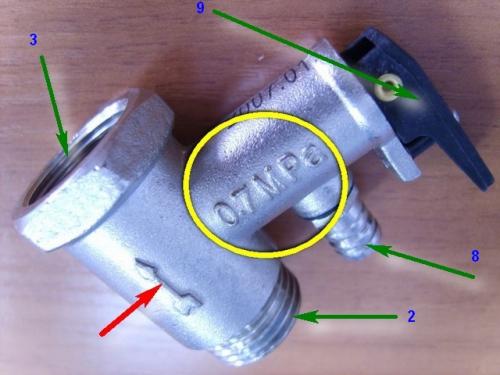

    На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

    На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает клапан предохранительный со сливом для бойлера

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

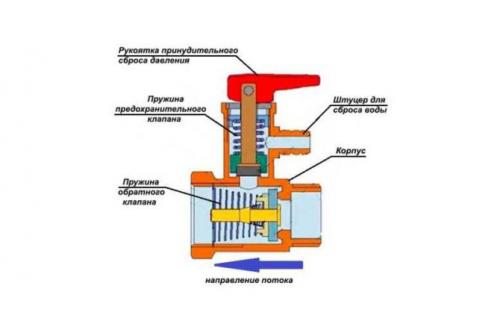

Устройство предохранительного клапана для бойлера

Механизм работы следующий:

• Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
• При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
• При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

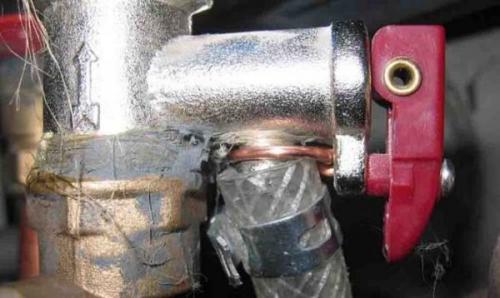

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Какие материалы используются для изготовления клапанов предохранительных со сливом для бойлеров

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

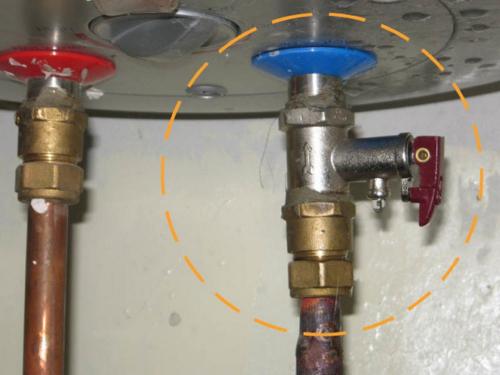

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как часто нужно менять клапан предохранительный со сливом для бойлера

Функции предохранительного клапана

Разновидности и конструкция клапана

Принцип работы клапана

Объем вытекаемой воды

Причины возникновения и способ устранения протечки

Коротко о главном

Водонагреватели пользуются популярностью среди владельцев квартир и частных домов. Благодаря им можно не зависеть от работы коммунальных служб, например при отключении горячей воды. В процессе эксплуатации некоторые детали могут выйти из строя, также некоторые пользователи сталкиваются с ситуацией, когда капает клапан водонагревателя. В этом случае необходимо как можно скорее найти причину протечки и устранить ее.

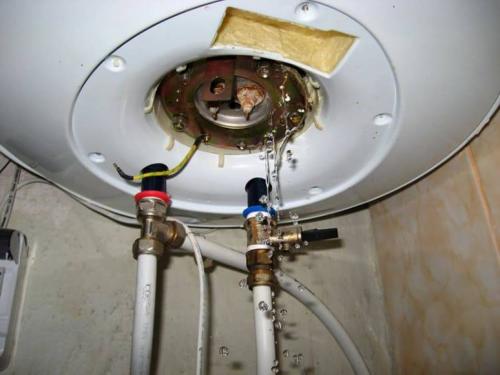

Протечка воды требует немедленного ремонта оборудования

Функции предохранительного клапана

Предохранительный клапан относится к основным элементам на водонагревателе. В период работы вода в баке нагревается, образуется пар, в итоге повышается давление в системе. Сбросить его через сток невозможно из-за того, что основные краны перекрыты. Лишнее давление собирается в бачке.

Когда температура воды достигнет 60-65 °C, начинает работать предохранительный клапан снижения давления – устройство выключается. В данный момент давление доходит до 3 бар в общей системе и до 4 бар в баке. Показатели считаются нормальными.

Если функциональность детали нарушена, то температура воды продолжит увеличиваться, давление также будет постепенно расти. При очень завышенных значениях вода перейдет в парообразное состояние и спровоцирует разрыв бака.

Главными функциями предохранительного элемента считаются:

• Защита от протекания жидкости в систему водоснабжения, когда в ней нет воды.
• Возможность сбросить избыточное давление вручную или автоматически.
• Компенсация гидроударов, от которых может пострадать бак (явление нечастое, но возможное).

Важно! Нарушение работы клапана может стать причиной снижения функциональности всей конструкции.

Выбрать водонагреватель и необходимые для него комплектующие можно в нашем интернет-магазине .

Какие проблемы могут возникнуть с клапаном предохранительным со сливом для бойлера

Иногда владельцы демонтируют обратный клапан. Если вода поступает в нагреватель равномерно, то такой вариант возможен. Однако при небольшом сбое возможны такие последствия:

1. Снижение уровня жидкости ниже нагревательных элементов. В этом случае они быстро перегорят, а замена их обойдется недешево.
2. Изменение давления в водопроводе в результате парообразования. В этом случае происходит разрыв накопительного бака с выплескиванием кипятка наружу. Возникает угроза получения ожогов для окружающих водонагреватель людей.

Функции

Основными функциями этого узла являются:

1. Аварийный сброс излишков жидкости при ее расширении в результате нагрева. В этом случае возрастает воздействие на стенки бака, что может привести к их деформации или разрушению. В зависимости от напора вода начинает капать через клапан или течь сильным потоком.
2. Предотвращение влияния на корпус гидроударов, которые возникают при резком увеличении скорости наполнения бойлера. Возникающее при этом давление выравнивается через предохранительное устройство.

Принцип работы

Основными деталями предохранительного клапана являются:

1. Стальной или латунный корпус, иногда с никелевым, хромовым или цинковым покрытием для продления срока службы. У него есть внешняя резьба для монтажа на накопительный бак и патрубок для отвода жидкости.
2. Большой и малый цилиндры, расположенные в виде буквы Т, с пружинами и тарельчатыми пластинами.

Устройство предохранительного клапана.

Порядок срабатывания устройства таков:

1. До тех пор, пока напор в накопителе меньше, чем в трубопроводе, клапан большого цилиндра открыт. По мере заполнения пластина большого цилиндра поджимается к выступам корпуса пружиной и прекращает подачу жидкости.
2. Во время нагрева происходит повышение температуры и давления внутри бойлера. Пока оно не превышает максимально допустимое, клапан не работает.
3. Как только давление превышает предельное, происходит сжатие пружины малого цилиндра. В результате открывается проход к выходному штуцеру, через который излишки воды стекают по трубке.
4. После выравнивания давлений клапан закрывается.

Для того чтобы жидкость не стекала на пол, на сброс надевают трубку из армированного прозрачного материала и закрепляют ее прочными металлическими хомутами. Через ее стенки владелец контролирует работоспособность предохранительного устройства. Если вода при нормальной работе лишь чуть подкапывает, то клапан исправен. В этом случае через него выходит за сутки примерно 1,5-3% воды от общего объема водонагревателя.

Если этот показатель больше, то нужно искать причину неполадок — утечку в баке или поломку клапана.

Как установить клапан предохранительный со сливом для бойлера

Предохранительный клапан для водонагревателя

Это устройство является очень важным элементом обвязки и выполняет несколько функций:

предохранительный клапан обеспечиваетбезопасностьэксплуатации водонагревателя;

исключает возможность работы нагревательных элементов без воды, т. е. «всухую»;

позволяет осуществлять слив воды из водонагревателя, если это необходимо.

Чтобы понять, каким образом это маленькое устройство, которое с легкостью умещается на ладони, выполняет свое предназначение, нужно знать, как устроен водонагреватель, а также принцип его работы.

Водонагреватель электрический представляет собой прочную емкость с двумя патрубками — один для поступающей холодной воды, другой для выходящей горячей. Внутри бака установлен нагревательный элемент — ТЭН. От вида нагревателя зависит его объем.

Проточный водонагреватель обычно имеет небольшие размеры. Бак его вмещает всего несколько литров, а ТЭН очень мощный — 5 кВт и более. Вода в таком приборе нагревается быстро, пока протекает через него под напором. Когда потребление воды отсутствует, ТЭН отключается. Включение и выключение регулируются термодатчиком, установленным в корпусе и определяющим температуру воды.

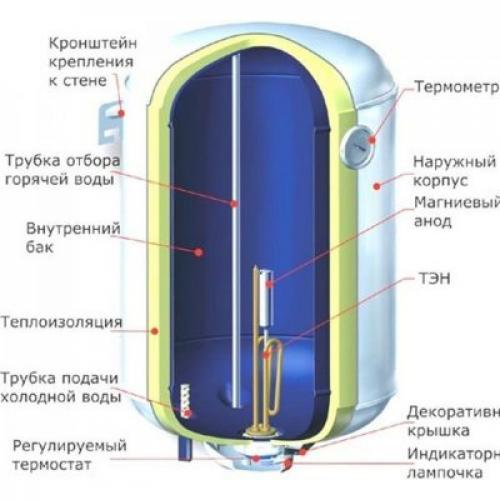

Устройство водонагревателя

Водонагреватель накопительный имеет большой объем — от нескольких десятков до нескольких сотен литров. Нагревательный элемент в приборах бытового назначения обычно имеет мощность 1,5 кВт. Этого хватает, чтобы нагреть воду за пару часов. После нагревания до определенной температуры, значение которой может выставляться на панели управления, ТЭН отключается. Также, как и в проточном варианте, управление включением и выключением осуществляется при помощи термодатчика. Горячая вода пр отсутствии разбора может храниться в баке несколько часов, а иногда и суток. При этом нагреватель может и не включаться. Это возможно, благодаря хорошей теплоизоляции корпуса. Холодная вода подается через патрубок, расположенный снизу бака, а горячая отводится через второй патрубок, конец трубы которого поднят к самому верху. Это препятствует вытеканию воды из бака, если отсутствует подпор холодной воды.

Казалось бы, все просто и понятно, но причем здесь предохранительный клапан? А дело в том, что для правильной работы водонагревателя, внутри его всегда должна быть вода. Именно ее температуру измеряет датчик и управляет ТЭНом. Предохранительный клапан устанавливается на вводной магистрали с холодной водой и препятствует опустошению бака в случае, если давление в водопроводе снизится или вообще исчезнет. Одновременно он позволяет снижать избыточное давление внутри водонагревателя.
