Проектирование электропроводок заключается в выборе типа используемого провода или кабеля и сечения токопроводящего проводника, а также способов их прокладки. В пределах жилых зданий используются, как правило, изолированные провода и кабели с медными жилами напряжением до 1000 В.

Типы проводов или кабелей определяют:

- вид изоляции токоведущих жил (резиновая, поливинилхлоридная, полиэтиленовая и пр.);

- наличие общих оболочки и оплетки;

- горючесть изоляционного материала провода или кабеля;

- материал токоведущих жил (медь, алюминий);

- гибкость материала токоведущей жилы;

- конструктивное выполнение (круглый, плоский, самонесущий и др.);

- специальное назначение (например: для водопогружных насосов; повышенной термической стойкости и др.);

- напряжение (250, 380, 660 и 1000 В);

- число токоведущих жил.

Выбор типа провода или кабеля зависит от следующих факторов:

- от предполагаемого места прокладки и способа монтажа (в земле, в воздухе, в трубах, в коробах, на лотках и кронштейнах, открыто без крепления, открыто на изоляторах, скрыто);

- от категории помещений (сухие, влажные, сырые, особо сырые, особо сырые с химически активной средой);

- от влияния внешних воздействий (температура окружающей среды; наличие воды, пыли, коррозионно-активных и загрязняющих веществ; механические внешние воздействия; наличие флоры и фауны; солнечное излучение; конструкция здания);

- от уровня напряжения питающей сети.

Электроснабжение коттеджей в большинстве случаев выполняется голыми (неизолированными) алюминиевыми или медными проводами. Эти провода при помощи фарфоровых, стеклянных или пластиковых изоляторов подвешиваются на деревянные или железобетонные опоры. Электрический ввод непосредственно в коттедж осуществляется от ближайшей опоры изолированным проводом.

Выбранные проводники и защищающие их устройства должны удовлетворять следующим условиям:

- проводить, не перегреваясь, расчетный ток нагрузки, а также выдерживать кратковременные перегрузки;

- падение напряжения в проводнике не должно превышать нормированных значений;

- защитные устройства (автоматические выключатели, предохранители) должны защищать проводники от перегрузки и коротких замыканий.

Кроме вышеперечисленного проводники выбираются и по механической прочности.

Связанные вопросы и ответы:

Что такое выбор сечения по мощности

При выборев первую очередь необходимо определиться с его типом и размером сечения. При этом узнать необходимое сечение можно по мощности или по величине потребляемого тока. Кроме этого, в число главных критериев выбора также стоит отнести метод укладки и назначение проводника. Далее будет рассмотрено, как выбрать сечение кабеля по мощности и другим параметрам.

Определение суммарной мощности бытовых устройств

В первую очередь следует обратиться к паспорту бытовой техники, которая есть в вашем доме. Там необходимо посмотреть параметры потребляемой мощности. Увидеть мощность в числе прочих характеристик можно по ее единицах измерения – Вт или кВт (на импортном оборудовании обычно мощность отображается в W). Хотя нам нужно выписать именно потребляемую мощность, которая условно имеет сокращение «ТОТ МАХ» или «ТОТ».

Если вы нашли несколько значений, имеющих существенный разброс, то следует выписывать максимальный показатель потребляемой мощности. Когда мощность всей бытовой техники будет выписана, ее необходимо просуммировать. Обязательно проверьте, чтобы единицы измерения были одинаковыми, например, Вт или кВт. 1 кВт – это 1000 Вт. Приведите все выписанные значения к одинаковым единицам измерения. К примеру, 1,5 кВт можно превратить в 1500 Вт и наоборот.

Выбор сечения кабеля

Когда суммарная мощность всех бытовых приборов посчитана, можно приступать к выбору сечения кабеля. Для этого есть специальная таблица. При выборе сечения кабеля принимаем в учет тип сети (220В или 380В). Выбирать стоит то значение, которое будет соответствовать чуть большему показателю мощности, чем было подсчитано.Пример расчета того, как выбрать сечение кабеля по мощности

К примеру, вы рассчитали суммарную мощность бытовых электроприборов и получили значение 9 кВт. В таком случае для сети 220 В подойдет медный кабель сечением 6 мм. Но если вы захотите использовать алюминиевый проводник, то его сечение должно быть 10 мм.

В свою очередь для сети 380 В при суммарной мощности, например, 49 кВт подойдет кабель с медными жилами диаметром 16 мм или алюминиевый кабель сечением 25 мм.Для прокладки кабеля в земле значения будут немного отличаться.

Какие факторы необходимо учитывать при выборе сечения по мощности

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.д.

Весь расчет проводится в ходе следующих этапов:

• выбор мощности всех потребителей;
• расчет токов, проходящих по проводнику;
• выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/U_л ,

Где:

• I — cила тока, принимается в амперах;
• P — мощность в ваттах;
• U_л — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

1. U_л= U*cosφ в случае однофазного напряжения.
2. U_л= U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

1. U_л= 220 В для однофазного напряжения.
2. U_л= 380 В для трехфазного напряжения.

Далее суммируем все потребляемые токи по формуле:

I = (I1+I2+…IN)*K*J ,

Где:

• I – суммарная сила тока в амперах;
• I1..IN – сила тока каждого потребителя в амперах;
• K – коэффициент одновременности;
• J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

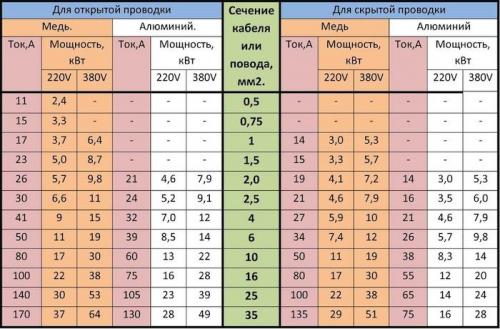

Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)
