С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

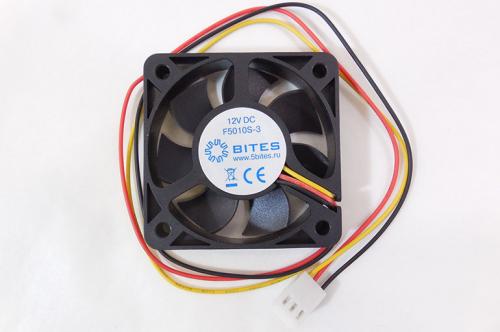

Цвет проводов плюс минус. Как узнать полярность проводов: определить цвета где провод плюс а какой минус

Определение полярности проводов – важный навык, который необходим всем продвинутым пользователям техники и автолюбителям. Путаница с минусом и плюсом в лучшем случае приведет к некорректной работе устройства. В худшем – оно полностью выйдет из строя либо взорвется из-за перегрева аккумулятора. Однако такие последствия легко предотвратить, так как определить плюс и минус на проводах можно несколькими способами, в т. ч. без специального оборудования.

Описание полюсов

Когда электричество проходит через 2 точки, электроны распределяются неравномерно. На одном полюсе их больше, чем на другом. Та часть, на которой частиц больше, имеет отрицательный заряд. Полюс с меньшим количеством электронов считают «плюсом».

Когда обе точки соединены проводом, частицы движутся по направлению от отрицательного заряда к положительному. Такой поток называют электрическим током.

Основные способы для проверки полярности кабеля

Самый простой метод определить плюс и минус на проводе – это визуальный осмотр. В первую очередь оценивают наличие маркировки и цвет. Однако зрительный способ не всегда дает результат. Тогда проводят проверку с помощью специальных приборов. В крайнем случае допускается использование простой батарейки или лампы. Если под рукой нет ничего подходящего, можно проверить полярность картофелем или водой. Иногда заряд определяют компьютерным вентилятором.

Как понять зрительно, где плюс и минус

Иногда производители наносят на провода маркировку. Однако в большинстве случаев специальных обозначений на кабелях нет. Основным методом определения полярности проводов остается проверка цвета оплетки.

По маркировке

В редких случаях на проводе можно найти заводское обозначение в виде плюса или минуса. Однако чаще всего полярность в маркировке не указывается. Производители предпочитают использовать цветовые обозначения.

В основной маркировке перечисляют тип жил, их количество, сечение, рабочее назначение и т. д.

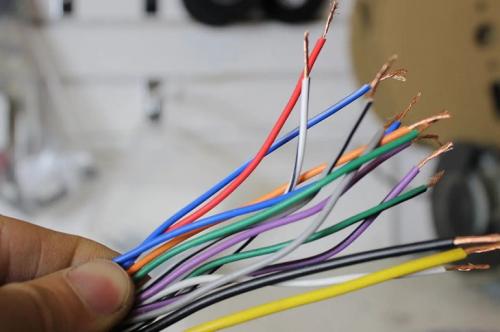

По цвету провода

Фазу, т. е. плюс, принято обозначать яркими цветами. Чаще всего это красный. Иногда используют оранжевые, фиолетовые и желтые оттенки.

Ноль, т. е. минус, маркируют белым, серым, черным или синим цветом. Однако возможны исключения в зависимости от страны-производителя. Например, в США и Канаде фазный проводник может быть черным. Зеленым цветом в большинстве случаев обозначают заземление. В таблице ниже приведены наиболее распространенные варианты в разных регионах.

Страна или регион	Цвета фазных проводников	Цвет нейтрального проводника	Цвет защитного проводника
США	Черный, коричневый, красный, фиолетовый, синий и желтый	Серый или серебристый	Зеленый
Канада	Красный, оранжевый, черный, коричневый, синий и желтый	Белый	Зеленый или без оплетки
Пакистан и Индия	Желтый, белый, красный и синий	Черный	Зеленый или желто-зеленый
Европа	Коричневый, черный и серый	Синий	Желто-зеленый
Норвегия	Черный, коричневый, белый и серый	Синий	Желто-зеленый, зеленый или без оплетки
СССР	Зеленый, желтый, красный	Синий	Желто-зеленый, редко – черный
Китай, Россия, Беларусь, Украина и Казахстан	Зеленый, желтый, красный	Синий	Желто-зеленый

Проверка с помощью специальных приборов и инструментов

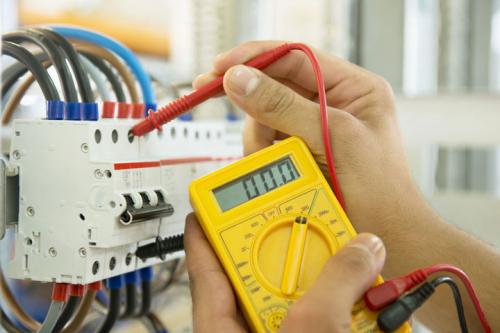

Основное устройство для проверки полярности – мультиметр. В бытовых условиях проще воспользоваться индикаторной отверткой: она недорогая и удобная. Однако прибор не всегда корректно определяет заряд. Если никаких профессиональных инструментов при себе нет, а проверить полярность нужно срочно, можно воспользоваться лампой накаливания или батарейкой с динамиком.

Индикаторная отвертка

Для определения заряда нужно прикоснуться металлической частью отвертки к проводу или просто поднести ее к источнику напряжения.

Если светодиод загорелся, перед вами плюс. Отсутствие сигнала означает минус. Если провод отключен от сети или оборван, индикатор не будет светиться даже на фазе.

К ложным срабатываниям чаще всего приводит трение корпуса о сторонние поверхности, поэтому следует по возможности исключить этот фактор.

Мультиметр

Для проверки полярности мультиметр переводят в режим замера постоянного напряжения (до 20 В). Щуп подключают к гнезду COM, а красный провод – к разъему VmA. Последний выступает в качестве фазы. Щуп используют как минус.

После подключения провода проверяют щупами. Положительным результатом считается появление цифр на экране прибора. Если дисплей никак не реагирует на происходящее либо появляется знак минуса, значит, нужно поменять кабели местами. В некоторых моделях для индикации используют стрелки. Последняя смещается в противоположную сторону при неправильном подключении.

Лампа накаливания

Лампу для проверки вставляют в патрон. Последний подсоединяют к предположительному фазовому проводнику. Включение света свидетельствует о том, что перед вами – плюс.

Цвет проводов фаза, ноль. Маркировка проводов по цвету

Действительно, самый простой способ определить фазу, ноль и землю у электрического провода, это посмотреть цветовую маркировку и сравнить с принятым стандартом. Каждая жила в современных проводах, применяемых в электропроводке, а также электрооборудовании имеет индивидуальную расцветку. Зная какому цвету жил какая соответствует функция (фаза, ноль или заземление), легко можно выполнять дальнейший монтаж.

Довольно часто, этого вполне достаточно, особенно в случаях, когда установка производится в новостройках или местах с довольно новой электропроводкой, сделанной профессиональными, компетентными электромонтажниками по всем современным правилам и стандартам.

В нашей стране, как и в Европе в целом, действует стандарт IEC 60446 2004 года , который жестко регламентирует цветовую маркировку электрических проводов.

Согласно этому стандарту для квартирной электросети:

Теперь, зная стандарт цветовой маркировки проводов, вы сможете без труда определять, какой провод какую функцию выполняет . Это касается большинства случаев, исключение могут составлять провода, подходящие к выключателям, переключателям и т.д., в силу принципиально иной схемы работы этого электрооборудования.

Если же вы не уверены в точном соответствии цветов жил проводов стандарту IEC 60446 2004, у вас старая проводка, вы не исключаете возможность ошибок или даже халатного отношения электромонтажников к своей работе, а может электриками проложены провода другого стандарта и соответственно иной цветовой маркировки, тогда переходим к практическому методу определения фазы и нуля (рабочего и защитного).

Фазы abc цвета. Цвет фазы

В целях различения обозначения фазы и нуля в электрике, не принято использование желтых, синих и зеленых оттенков в разных целях. При монтаже фазных проводников стоит соблюдать осторожность, поскольку они часто находятся под напряжением.

Наиболее часто применяемая цветовая маркировка проводов, чтобы указать фазу, это белый, черный ми красный окрас изоляции. Иногда может использоваться покрытие серых, коричневых, оранжевых, фиолетовых, бирюзовых или розовых оттенков. На клеммах или схемах используется буква латинского алфавита «L». При наличии нескольких линий, для избегания путаницы её дополняют номером (L1, L2, L3). Очень часто для упрощения работы используют разные оттенки изоляционного слоя.

Чем больше проводов, тем больше оттенков изоляции Источник electrikmaster.ru

Различие между расцветкой в сети 220 В и 380 В

При монтаже одно- и трехфазных используется проводка с разным окрасом покрытия. Это экономит время и облегчает работу. Если здание старое. То для проводки использовался белый или черный цвет покрытия. Тогда каждую линию стоит проверять по отдельности.

Для однофазной проводки используется маркировка:

• желтый и зеленый – земля;
• все оттенки синего – нейтраль;
• черный, коричневый или красный – фаза.

Для маркировки используются разные цвета Источник ecokabel.com

Для трехфазной применяется маркировка других оттенков:

• желто-зеленые цвета – «земля»;
• голубой или синий – нейтраль;
• изоляционное покрытие красного или коричневого цвета – 1 фаза;
• черного – 2 фаза;
• белого – 3 фаза.

Многофазный кабель с разными оттенками изоляции Источник icsmarket.ru

Как происходит проверка правильного подключения проводов

Очень часто для подключения дополнительных розеток, осветительных приборов или бытовой техники необходимо умение определять, фазу, нуль или заземление. Это предотвратит короткие замыкания или опасность поражения током. Также при ошибках в подключении устройство гарантированно выйдет из строя.

Результат ошибки подключения Источник argest-sv.ru

В новой проводке цвета проводов должны соответствовать их назначению. В случаях старой проводки следует разобраться в назначении каждой линии, и навесить на нее бирку или другую метку.

Проводники могут иметь несколько слоев защиты Источник promkabel.ua

Скрытая проводка в деревянном доме: от выбора проводов и кабелей до ввода в эксплуатацию

Очень часто изоляция имеет большое количество разных оттенков. И если заземление или нейтраль можно обнаружить на глаз, все равно стоит сделать проверку. Иногда при монтаже могут перепутать линии. По этой причине стоит тщательно протестировать все провода перед началом работ.

Как обнаружить фазу

Для того, чтобы выяснить, какого цвета фаза, необходимо применить индикаторную отвертку. Для определения линии нуля или земли используются мультиметры или тестеры.

Есть несколько разновидностей индикаторных отверток, но если в проводе есть напряжение, то возникает световой сигнал. Для обнаружения фазы требуется прикоснуться металлической частью инструмента к оголенному проводнику. Поскольку провода находятся под напряжением, то прикасаться голыми руками можно только к слою изоляции. Оголенные концы несут в себе большую опасность. Также во время проверки нельзя прикасаться второй рукой к предметам, которые проводят электричество, это опасно для здоровья.

Во время проверки не стоит забывать о правилах безопасности Источник prodecor-spb.ru

Как правильно осуществляется проверка с помощью мультиметра или тестера

Для осуществления проверки на приборе выставляют шкалу, превышающую предполагаемое напряжение в сети. Для жилых зданий достаточно выставить переключатель в положение 250 В. После этого один щуп прикасается к оголённому проводу нейтрали (он должен иметь синий цвет изоляции), а второй к фазе. Если предположения оказались правильными, то индикатор показывает цифру, близкую к 220 В. Этим способом проверяется провод заземления, но прибор показывает меньшие цифры.

Цвета фаз 380. Какие цвета в элетропроводке?

Согласно правилам устройства электроустановок (ПУЭ), электропроводка покрывается изоляционным материалом разного цвета. Так элементы проще распознаются мастером. В работе используется трехжильный кабель, где есть фаза, ноль, земля, которые окрашены по-разному. Ранее было только черное и белое исполнение, но с введением новых правил, стало безопасней и проще.

Появились варианты:

• белый;
• черный;
• красный;
• голубой (синий);
• желто-зеленый;
• коричневый.

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами – “РЕ”, которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается “PEN” и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.

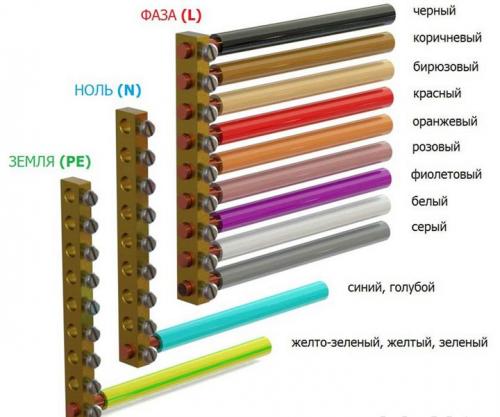

Красный и черный – цвета фазы. Встречаются и другие:

• коричневый;
• сиреневый;
• оранжевый;
• розовый;
• фиолетовый;
• белый;
• серый.

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза – A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета. Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же.

Заземляющая и нулевая жилы могут отличаться толщиной кабеля.

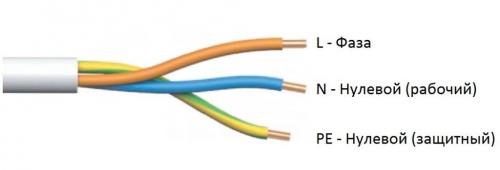

На схемах «ноль» подписывают буквой N. Такой кабель относят к рабочему элементу, ведь в отличие от заземления, он принимает участие в создании цепи электропитания. В некоторых схемах его читают как «минус», тогда фаза выступает «плюсом».

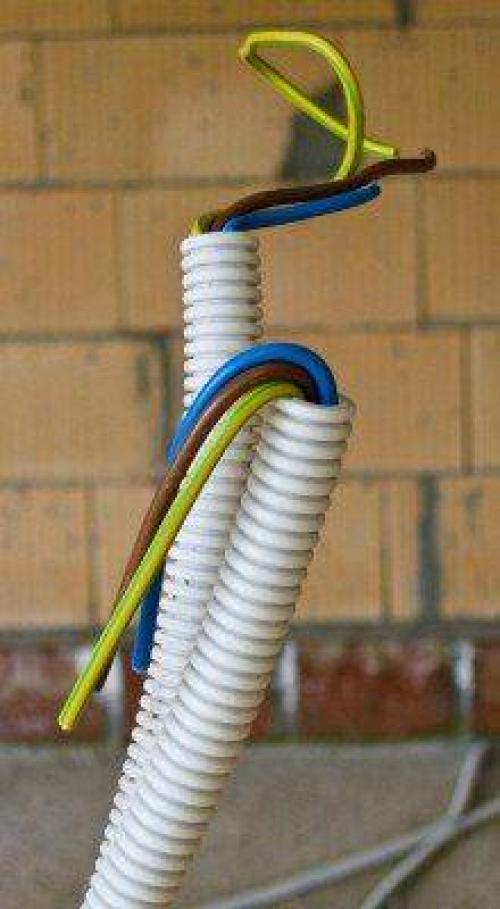

Цвета проводов. Зачем нужна цветовая маркировка

Цветовая маркировка проводов в электрике является необходимостью, поскольку это значительно облегчает коммутацию и чтение электрических схем. Если рассмотреть в качестве примера схему подключения простого выключателя освещения, то может показаться, что маркировка не обязательна, поскольку все просто и понятно.

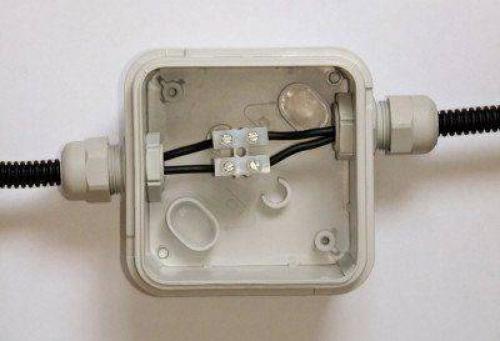

Простая проводка

Однако, если же мы возьмем в качестве примера схему подключения в сеть распределительного щитка с большим количеством дифференциальных автоматов и защитных устройств, то сразу заметим разницу.

Сложная проводка

Если бы не обозначение проводов по цвету, было бы очень сложно разобраться в том, какое устройство или кабель вышли из строя, и в какую цепь они включены.

Кроме того, когда провода окрашены в определенный цвет, значительно упрощается их монтаж, поскольку вероятность допустить ошибку и перепутать местами провода снижается. Если же мы, к примеру, перепутаем фазу и ноль при подключении устройств к электрическому щитку у себя в квартире, то это может привести к возникновению короткого замыкания, поломке оборудования или что еще хуже, поражению электрическим током.

Производители окрашивают провода кабелей в те или иные цвета не в случайном порядке, а согласно правилам электротехнических установок. В них точно описано, какая маркировка может использоваться для проводов в определенных условиях. Кроме того, 7 издание ПЭУ (от 2002 г.) предписывает идентифицировать кабели и провода согласно не только их цвету, но и символьным обозначениям.

На сегодняшний день в России принят единый стандарт цветовой идентификации проводов, согласно которому и должны выполняться все электротехнические работы с проводниками. Согласно этим требованиям, каждая жила проводов или кабелей должна иметь отдельный цвет. Чаще всего используют синий, зеленый, коричневый и серый, однако, при необходимости, применяются дополнительные цвета и оттенки. Рекомендуется делать маркировку различимой на всем протяжении проводника, но можно использовать и провода, у которых окрашен лишь край жилы. Для идентификации таких проводников на местах подключения устанавливаются цветные термоусадочные кембрики или изоляционная лента нужного цвета.

Ниже описано, какая маркировка применяется для отдельных типов проводов в зависимости от типа сети и оборудования.

Цвета фаз в трехфазных сетях. Однофазная двухпроводная сеть 220В

К такой сети относится устаревший тип проводки, где в качестве жил используются алюминиевые провода в единой белой оплетке, в народе «лапша». Одна жила электрического провода – фазный проводник, вторая жила — нулевой. Однофазная двухпроводная сеть используется для обычных бытовых нужд: простых розеток и выключателей.

О том, как правильно обустроить внутридомовую электросеть, мы рассказывали в этой статье .

Проблема при монтаже одноцветной проводки заключается в затруднительном определении фазного и нулевого проводов. Наличие дополнительного измерительного оборудования поможет справиться с задачей, можно использовать мультиметр или специальную отвертку с индикатором, пробник, тестер, «прозвонку».

Проектирование однофазной двухпроводной сети разрешено ГОСТом для помещений с небольшой нагрузкой на электрическую сеть и невысокими требованиями к безопасности. В таких случаях применяют два одножильных провода или один двухжильный с жилами разных цветов.

В случае использования цельного провода одна жила имеет коричневый цвет, другая синий или голубой. Согласно общепринятой маркировке коричневая жила – это фаза, а синяя — нулевой проводник, строго не рекомендуется этот порядок нарушать. На практике встречаются фазные провода отличных от коричневого цветов: черный, серый, красный, бирюзовый, белый, розовый, оранжевый, но не синий.

Применение двух независимых одножильных проводов также требует маркировки. Можно использовать цветной по всей длине провод, например, синий — для нуля, красный — для фазы. Допустимо маркировать одинаковые по цвету провода изолентой или термоусадочными трубками разных цветов, располагая маркировку с обоих концов каждой жилы.

Применение трубки предполагает не обматывание концов, а надевание ее на провод и воздействие горячим воздухом с целью фиксации термоусадки на проводе. Для домашнего использования можно использовать любые цвета маркировочных материалов, доступные и понятные монтажнику проводки.

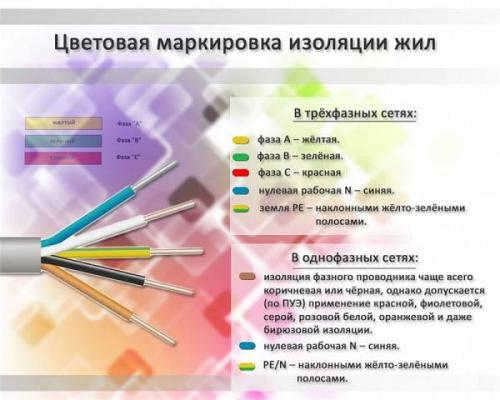

Цветовая маркировка проводов однофазной сети. Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения - синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

Чтобы по минимуму нарушить ГОСТ и быть близко к его требованиям, фазу делайте черным цветом. Синий – нулевым, а вот красный будет защитным проводником PE.

Только обязательно промаркируйте его на конце желтой и зеленой изолентой.
