Если вы решили подключить ДД на свет и приобрели его в магазине, то устанавливать нужно по схеме, указанной на упаковке. Но есть расширенные схемы подключения, добавляющие устройству функциональности.

На фото: 1 – подключение устройства без выключателя; 2 – подключение с выключателем; 3 — подключение нескольких устройств; 4 – угол обзора.

Если есть необходимость, чтобы свет горел, но датчик движения не функционировал, то при подключении используется параллельный выключатель. Дополнительное устройство устанавливают тогда, когда есть потребность в том, чтобы на светильник подавалось напряжение постоянно, независимо от присутствия человека в контролируемой зоне. При срабатывании выключателя лампа потухнет сразу или тогда, когда отключится датчика.

Встречаются ситуации, когда один ДД не охватывает все помещение контролируемой зоной. В таком случае прибегают к подключению параллельно двух или нескольких устройств. На каждый датчик отдельно подается фаза с нулем, а потом все выходы подключаются к светильнику. ПУЭ требует, чтобы в разрыв был поставлен фазный провод.

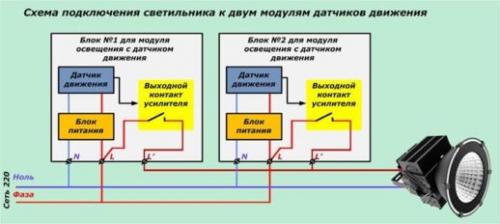

Схема подключения к двум модулям датчиков движения

Важно: При таком монтаже все датчики подключаются от одной фазы, иначе возможно междуфазное короткое замыкание.

Если планировка помещения такова, что угол обзора не позволяет контролировать важные зоны, то рекомендуется к ДД подключать несколько источников света. Но чтобы мощность нагрузки не вывела оборудование из строя, используют магнитный пускатель, включив его в систему освещения.

Схема подключения датчика света. Схема подключения

Для надежной и корректной работы светоконтролирующего выключателя необходимо его правильно смонтировать и соединить с нагрузкой. Существуют две основные схемы подсоединения:

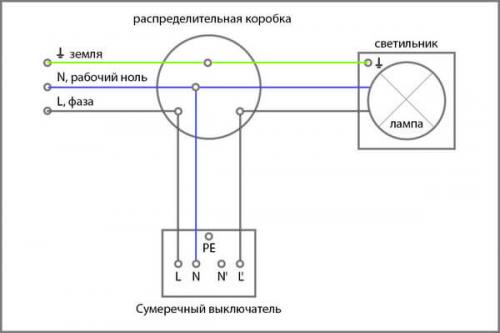

• без распределительного короба;
• с применением РК.

Последний вариант обычно используют в случае замены проводки, поскольку новая линия будет выводиться из монтажного короба. Типичная схема фотореле для уличного освещения объектов:

Принцип практически не отличается от подключения обычного переключателя света. Фаза выводится на разрыв, а к лампе идет ноль. Но нулевая жила заводится и на фотореле.

Там где проекты не предусматривают проведение новых линий в стенах можно воспользоваться вариантом соединения напрямую. Тогда схема подключения датчика света станет выглядеть примерно таким образом:

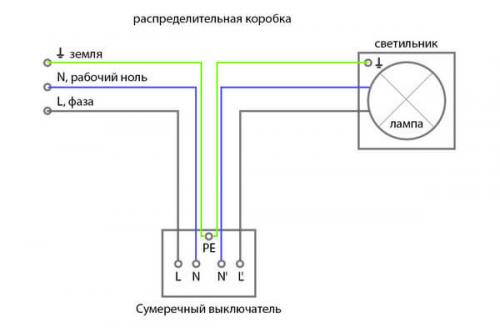

В этом случае «земля», «ноль» и фаза вводятся прямо в корпус устройства. Оба способа корректны, на выбор влияют лишь особенности реализуемого проекта и желание владельца.

Для управления светом также рекомендуем использовать импульсное реле для управления освещением, схема подключения немного другая, но есть и свои плюсы.

Реверсная схема

Иногда может возникнуть потребность в «обратной» работе устройства: чтобы при затемнении свет гас, а при наступлении дня, наоборот, включался. Такая схема актуальна, к примеру, для освещения подвалов, сараев без окон и прочих мест, куда ночью человеку, скорее всего, заходить не понадобится.

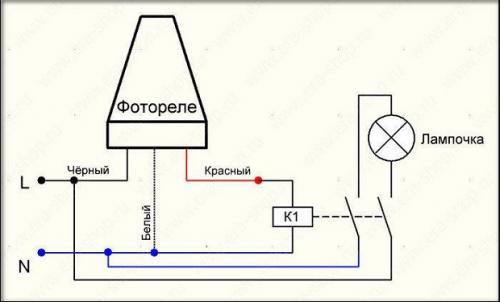

Задача решается с помощью промежуточного реле. Его следует внедрить в схему за фотодатчиком:

Цепь с пускателем

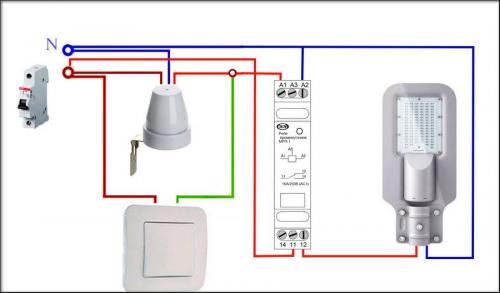

Для подключения к реле класса ФР 601 мощной нагрузки (уличные ДРЛ фонари, прожекторы и так далее) в систему необходимо внедрить пускатель. Штатно «бытовые» фотодатчики рассчитаны на максимальную нагрузку до 10 А и 2 кВт, но пускатель позволяет расширить возможности и выполнить подключение фотореле к светодиодному прожектору и другим потребителям.

Как настроить датчик света день-ночь. Характеристики и критерии выбора

Прежде всего, необходимо определиться с типом используемого реле. Оно должно быть оснащено встроенным датчиком света или выносным. Выносному свойственны небольшие размеры, его проще защитить от подсветки, само устройство устанавливается в домашних условиях, например, в распределительном щитке. Существуют даже модификации под дин-рейку.

Фотореле, оснащенное встроенным датчиком освещенности, должно стоять недалеко от осветительного прибора. Также при установке важно учитывать, что свет лампы может влиять на фотодатчик, этого надо избегать. Датчик день-ночь со встроенным элементом предпочтительнее использовать, например, для светильников, работающих на солнечной батарее.

Эксплуатационные характеристики

Классификация степеней защиты

Технические параметры возможных модификаций:

• Мощность нагрузки. Каждый датчик предназначен для работы на определенной мощности нагрузки. Рекомендуется, чтобы мощность всех осветительных приборов была приблизительно на 20% меньше номинальной. В этом случае оборудование не будет всегда перегружено, что благоприятно отразится на эксплуатационном сроке.
• Класс защиты корпуса. Устройства, предназначенные для работы на улице, должны иметь класс защиты не менее IP44. Это свидетельствует о том, что внутрь корпуса не сможет проникнуть пыль и водяные частицы размером более 1 мм. На улице можно устанавливать приборы с еще более высоким классом защиты, меньше нельзя. Для использования в домашних условиях можно приобретать конструкции с защитой IP23.
• Режим использования. Если таймер для лампы освещения будет работать круглогодично, необходимо, чтобы он был предназначен для работы при низких и высоких температурах. Рекомендуется брать показатели с запасом на случай аномальной жары или холодов.
• Напряжение питания. Оно может быть как 220В, так и 12В. В основном выбор зависит от типа напряжения, которое питает уличное освещение. Осветительные приборы 12В также можно использовать с аккумуляторными батареями.

Схема подключения датчика движения без выключателя. Варианты схем подключения ИК прибора к лампе

Используя различные схемы подключения и дополнительные устройства, можно добиться более широкой функциональности датчика движения. Например, расширить контролируемую зону, отключить автоматическое управление системой освещения или временно управлять осветительной группой без участия датчика движения и т. д.

Подключение для управления без выключателя

Схема, состоящая из светильника и детектора, является самой простой. Она нанесена производителем на тыльной стороне устройства или описывается в прилагаемой инструкции.

Самая простая схема подключения решает основную задачу — включение лампы при обнаружении движения в зоне контроля

При обустройстве удлиненных помещений, вдоль дорожек во дворе или по периметру здания одного прибора для обнаружения движения бывает недостаточно, чтобы управлять освещением — его ограниченный обзор не позволяет этого сделать.

В таких случаях используют два и более детектора. Их одноименные клеммы подключают по параллельной схеме, а затем ведут к лампе.

Схема подключения с двумя детекторами: при срабатывании любого из них контакт в электросети замыкается и светильник загорается

Подключение к лампочке с выключателем

Чтобы отключить систему автоматического включения, которая работает на основе детектора движения, в рабочую схему добавляют выключатель. Подключают его на участке входящего питающего кабеля перед датчиком.

Во включенном положении выключателя схема работает так же, как будто составлена без него. При его выключении модуль датчика движения полностью обесточивается и система не работает.

Один из вариантов организации схемы подключения с выключателем: при размыкании контактов система полностью перестает работать

Если необходимо, чтобы при нахождении человека в помещении свет горел, при этом нахождение его в неподвижной позе не приводило к отключению освещения, то используют следующую схему.

К входному и выходному фазному проводнику датчика подключают выключатель — таким образом, создается ответвление электрической сети в обход основного участка. Теперь с помощью выключателя можно включать освещение, которое не будет зависеть от двигательной активности в контролируемой зоне.

В этой схеме включенный выключатель шунтирует участок электрической цепи, проходящий через датчик управления освещением. Такое подключение создает больше комфорта при управлении осветительным прибором

Проверенные на практике схемы подключения устройства управления освещением с использованием выключателя разобраны и приведены в статье , прочитать которую мы очень советуем.

Как подключить датчик движения 4 провода. Подключение датчика движения

На плате датчика имеются клеммы для подключения к охранной панели. Во всех модификациях проводных охранных датчиков есть клеммы для подключения источника питания. В большинстве случаев для питания датчика требуется источник постоянного тока, напряжением 9-14 вольт. Ток потребления составляет 12-20mA. Маркировка клемм питания разнится в зависимости от производителя.

Клемму для подключения положительного вывода источника питания обозначают +12В либо +12V или «+» . Отрицательный вывод обозначают GND , ОБЩ , - 12в , либо «-». Для подключения шлейфа сигнальных проводов, на плате имеются клеммы, которые могут называться РЕЛЕ , ШЛ , RELAY , OUT . Обратитесь к инструкции на датчик для определения клеммных подключений.

У датчиков может иметься опция отключения встроенного индикатора, (обычно с помощью перемычки, либо микропереключателя). После настройки желательно отключить индикатор, для того чтобы, злоумышленник не смог определить зону контроля датчика, и его "мертвые зоны" если таковые имеются. Кроме этого, на плате может иметься перемычка либо потенциометр, при помощи которого можно настроить чувствительность детектора движения.

Установите датчик и проложите провода от датчика до GSM-термометра согласно инструкции по монтажу (инструкция поставляется с комплектом для ИК-датчика движения).

Проводной ИК-датчик подключается согласно принципиальной схемы, представленной на Рис.2.

Питание 4-х проводного датчика (12В) подключается к Выходу №3 на GSM-термометре Т1:

• +12В датчика движения соединяется с клеммой 9 на приборе (Рис.2);
• Общий провод датчика подключается к клемме 10 (Рис.2);

Шлейф от датчика подключается к дискретному входу №1 или №2 GSM-термометра:

• Основной контакт реле датчика подключается к общей клемме 10 (Рис.2);
• Контакт NC реле датчика подключается к дискретному входу №1 или №2 – клеммы 2 и 3 на GSM-термометре (Рис.2)

Рисунок 2 - схема подключения 4-х проводного ИК-датчика движения к GSM-термометру «Телеметрика Т1»

Для активации датчика необходимо включить питание Выхода №3 на GSM-термометре с помощью команды¹:

ВЫХОД˽ВКЛ˽3

Затем необходимо настроить события дискретного входа №2 или №3 (в зависимости от подключения)²:

ВХОД˽СОБ

ПРИМЕР: Срабатывание по входу 1.

1. команда настройки событий по входу
2. номер входа
3. настройка входа на замыкание (-) или на размыкание (+)
4. дозвон по номеру 1 из списка
5. отправить СМС на номера 1,2,3 из списка
6. номер события (уникальный идентификатор события)

Повторная отправка команды с тем же идентификатором, но с другими параметрами, приведёт к перезаписи события.

На плате датчика имеются клеммы для подключения к охранной панели. Во всех модификациях проводных охранных датчиков есть клеммы для подключения источника питания.

Подключение питания

Для питания датчика требуется источник постоянного тока, напряжением 9-14 вольт. Ток потребления составляет 12-20mA. Маркировка клемм питания разнится в зависимости от производителя.

Подключение шлейфа сигнальных проводов

На плате имеются клеммы для подключения шлейфа сигнальных проводов, которые могут называться РЕЛЕ, ШЛ, RELAY, OUT.

Обратитесь к инструкции на датчик для определения клеммных подключений.

Настройка датчика

У датчиков может иметься опция отключения встроенного индикатора (обычно с помощью перемычки, либо микропереключателя). После настройки желательно отключить индикатор, для того чтобы, злоумышленник не смог определить зону контроля датчика, и его "мертвые зоны" если таковые имеются.

Кроме этого, на плате может иметься перемычка либо потенциометр, при помощи которого можно настроить чувствительность детектора движения.

Установка датчика

Установите датчик и проложите провода от датчика до GSM-термометра согласно инструкции по монтажу (инструкция поставляется с комплектом для ИК-датчика движения).

Принципиальная схема подключения

Питание 4-х проводного датчика (12В) подключается к Выходу №3 на GSM-термометре Т1.
