В качестве исходных данных для проектирования щита служат "три кита":

1. Бюджет

В первую очередь вам потребуется понимание бюджета вашего щита - сколько вы готовы отдать за материалы для него? (Считаем что сборка своими руками будет бесплатной). Никто не мешает вам рассмотреть несколько вариантов и выбрать устраивающий по деньгам.

На фото представлен щит в однушку размером 24 модуля, но тем не менее имеющий все необходимые защиты и даже настраиваемый таймер вентиляции санузла. Такой щит по меркам Mastercity считается небольшим и недорогим.
Однако, обладателям квартир в старом фонде, где всего три автомата на квартиру-трешку, данный щит покажется большим.
И это не говоря, например, о таком щите:

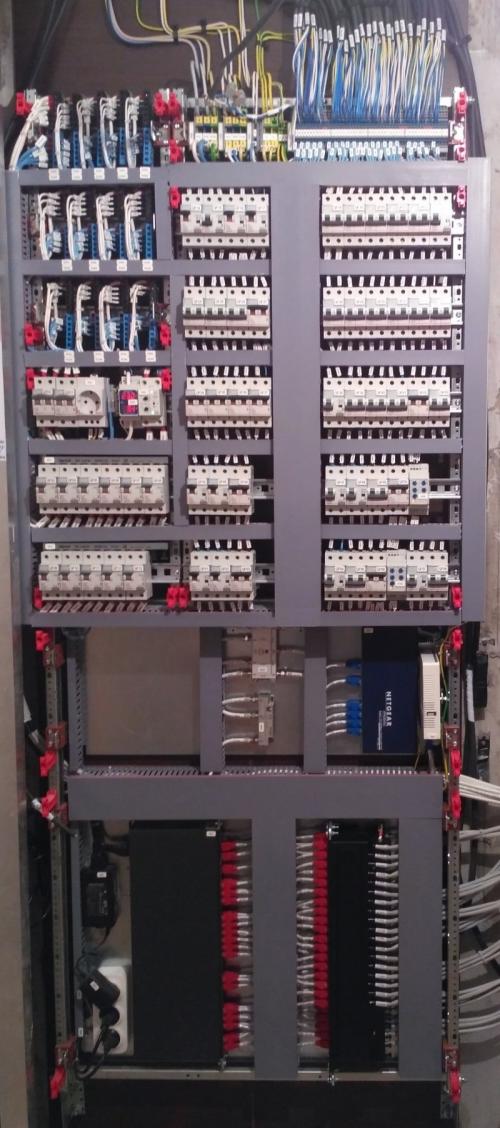

На этом фото представлен щит в квартиру бизнес-класса, где заказчик запланировал множество силовых и слаботочных линий, а так же имел определенные требования к щиту. Щиты таких размеров вполне обычны, например, для коттеджей или больших квартир, где у заказчика есть некоторые предпочтения в плане электрики и слаботочки.
Естественно, большинству людей такие большие щиты не требуются - данный щит служит иллюстрацией того, что если вы хотите много, то и бюджет следует заложить соответсвующий.

В общем, при выборе линий и модульных устройств в щит всегда помните о бюджете. На моей практике часто бывает так, что заказчики увлекаются возможностями выбора, но в итоге им приходится пересматривать свои решения, так как стоимость выходит за рамки бюджета.
Приведу несколько зависимостей цены от параметров для небольших типовых щитов (конечно, сложные и нестандартные щиты не рассматриваем):

• По моим наблюдениям, самое большое относительное влияние на цену щита оказывают количество и тип устройств дифференциальной защиты, а именно ВДТ (УЗО) и АВДТ (Дифы). Закладывая в щит излишнее количество ВДТ, вы поднимаете цену щита до небес. С другой стороны, без ВДТ вообще нельзя - это критический элемент вашей безопасности и безопасности ваших близких.
• Сильное влияние на цену оказывает фирма-изготовитель модульных устройств. Покупая автоматы Siemens "промышленной" серии, вы получаете отличное качество и надежность, но цена получается чрезчур высокой; покупая китайские автоматы, вы рискуете, но зато земноводное весьма довольно.
• Так же, в рамках одной фирмы, может быть несколько серий - например, обычная и "домашняя" (более дешевая). При этом цены между сериями разнятся сильно. Еще более сильно цены зависят от отключающей способности (измеряется в килоамперах) в рамках одной серии - автомат с отключающей способностью 10 кА (килоампер) будет стоить значительно дороже, чем на 6 кА из той же серии. При этом в быту вполне достаточно 4.5 кА (но многие европейские производители больше не выпускают автоматы с отключающей способностью менее 6 кА).
• Размер щита так же влияет - чем больше din-реек требуется, тем больше щит стоит с каждой новой рейкой. Но при проектировании всегда следует оставлять некий запас по пустым местам - в первую очередь чтобы вы потом могли развести провода внутри довольно компактного пространства щита.

Связанные вопросы и ответы:

Что нужно для создания щитка в квартире

Схема щитка в квартире — один из главных моментов, но прежде чем разбираться с нею, давайте посмотрим какие элементы входят в конструкцию. Чтобы вам были понятны обозначения и состав монтажной схемы.

Обычно при монтаже щитка используют:

1. Вводной автомат . Он ставится на защиту всего контура проводки. Жилы основного входящего кабеля подсоединяются к клеммам вводного автомата. Для удобной работы с электрощитом перед вводным автоматом часто устанавливают рубильник. Он позволяет обесточить всю сборку для замены элементов, безопасной профилактики и полностью отключает электроснабжение квартиры или дома. В этом случае питающий кабель заводят на рубильник.
2. Электросчётчик. Устанавливается после вводного автомата и считает расход электроэнергии в доме или квартире. Иногда счётчик стоит отдельно, до щитка, вместе с автоматом отключения. Например, на площадке многоквартирного дома.
3. Устройство защитного отключения — предназначено для защиты от поражения током и предотвращения пожаров. УЗО в схеме может быть как одно, установленное после счётчика, например, в однокомнатной квартире с небольшой нагрузкой. Или ставят несколько УЗО на отдельные линии с большим потреблением (на электроплиту, стиральную машину, кондиционер).
4. Автоматы линейные . Нужны для отдельных линий на разные помещения, бытовую технику и освещение. Разрывают цепь, если обнаруживают перегруз по току или замыкание, защищают от повреждения проводку и подключённую технику. Срабатывание автомата может предотвратить пожар из-за нагрева и возгорания провода.
5. Диффавтомат защиты — может ставиться вместо пары автомат + УЗО на отдельных линиях питания электроприборов.
6. DIN-рейка — монтажный элемент для установки оборудования. Крепится на заднюю стенку корпуса электрощита. В зависимости от габаритов шкафа, количество din-реек и возможное число устанавливаемых модулей может быть разным. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему.
7. Соединительные шины . Нужны для подключения и соединения рабочих нулей и проводов заземления. В щитке используются как нулевые шины-клеммники, так и заземляющие.
8. Распределительные шины . Устанавливаются для «связки» линейных автоматов, УЗО, дифавтоматов. Шины-гребёнки имеют надёжную изоляции и позволяют быстро и безопасно соединять ряд автоматов через входной клеммник. Могут использоваться как для токового проводника, так и для рабочего нуля.

Какие материалы лучше использовать для создания щитка

Коридор или прихожая – самое популярное место для размещения электрического щита. Если вы хотите спрятать электрический щиток в квартире, можно использовать несколько следующих способов:

1. Шкаф или полка. Разместите электрощиток за закрытыми дверцами шкафа или на открытой полке с декоративными предметами перед ним. Выберите шкаф или полку, которые соответствуют стилю интерьера, чтобы они интегрировались в общий вид комнаты.
2. Встроенные решения. Если у вас есть возможность, рассмотрите возможность встраивания электрического щита в стену или мебель. Это позволит скрыть его за поверхностью и создать более эстетически приятный вид. Обратитесь к профессиональным электрикам или дизайнерам интерьера для разработки подходящего встроенного решения.
3. Камуфляж с помощью обоев или картины. Вы можете попробовать закамуфлировать оборудование, используя обои или картину, которая полностью или частично закрывает его. Выберите обои или картину, которые соответствуют стилю вашего интерьера, чтобы создать единое целое.
4. Расположение за дверью или занавеской. Если электрощиток находится в прихожей или проходной зоне, вы можете расположить его за дверью или занавеской. Это поможет скрыть щиток во время повседневного использования.
5. Расположение в специально оборудованном шкафчике. Создание небольшого шкафчика или ниши для размещения электрощитка также является хорошим способом его скрытия. Убедитесь, что шкафчик имеет достаточную вентиляцию и легкий доступ для обслуживания, а также соответствует требованиям безопасности.

Как выбрать место для создания щитка в квартире

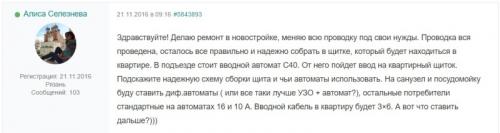

Предлагаю рассмотреть распределение линий на примере темы, которая появилась на форуме во время написания данной статьи - пользователь Алиса Селезнева спросила на форуме Mastercity как ей. Пример очень показательный в части проектирования щита:

Итак, исходные данные:

• Квартира однокомнатная, в новостройке, проводка от застройщика под полную переделку.
• В этажном щите установлен автомат C40, этажный щит выполнен по "советской схеме", то есть в нем, кроме вводного, установлены два автомата - один на свет, один на розетки. Следовательно, существует необходимость прокладывать вводной кабель.. Алиса планировала вводной кабель 3x6, но по рекомендациям на форуме он заменен на 3x10.
• Бюджет позволяет установить три качественных УЗО и автоматические выключатели от известных европейских производителей. Но, в то же время, щит планируется без особых излишеств.
• Реле напряжения предусмотрено. Так же, несмотря на наличие автомата в подъезде, Алиса решила добавить вводной автомат и в квартирный щит. Довольно многие так делают, хотя при простых схемах щитов считаю это несколько излишним.

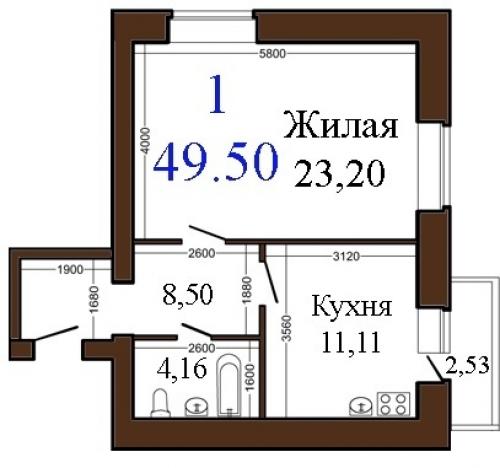

Ниже представлен план квартиры "от застройщика" до перепланировки. Перепланировка предполагает разделение на спальню и зал (к сожалению, рисунка перепланировки нет).

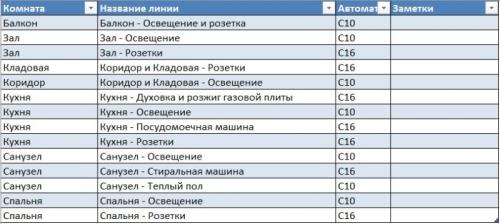

Перечень линий, представленный Алисой, привожу уже в обработанном варианте, в виде таблицы, о которой писал в первой части статьи :

На всякий случай напомню простое правило выбора сечения кабеля и автомата, которое более подробно описано в статье про проектирование линий :

• На линии освещения - кабель сечением 1.5 квадрата и автомат не более 10 ампер.
• На линии розеток - кабель сечением 2.5 квадрата и автомат не более 16 ампер.
• На варочную панель и проточный водонагреватель - кабель сечением 6 квадратов и автомат не более 32 ампера.
• Линии разных типов не желательно смешивать друг с другом. Освещение можно объединить с розетками, но тогда автомат берется "по минимуму", то есть 10 ампер.

Время-токовую характеристику автомата (когда речь идет о "домашнем" электромонтаже, то стоит выбор между B или C), в общем случае, желательно выбирать типа B. Эта характеристика обеспечивает более высокую чувствительность к токам короткого замыкания, при этом не отключаясь ложно от пусковых токов практически любой бытовой техники. Но есть и исключения, когда следует ставить автомат с характеристикой С - например, на старые холодильники и стиральные машины. Еще вариант - при наличии нескольких мощных импульсных блоков питания на линии (например, несколько компьютеров) или большого количества ламп накаливания (что, скорее, характерно для офисов). Так же, если вы планируете работать мощной болгаркой (более 2000 Вт) без плавного пуска, то следует на розетку для такой болгарки предусмотерть автомат с ВТХ типа С.
Алиса выбрала себе характеристику С так как в Рязани, где она живет, автоматы с характеристикой B на складах - редкость, их следует заказывать и ждать (к сожалению, это актуально для многих городов в России). Именно по этой же причине многие выбирают именно С, потому что в магазинах их города другого нет. Другая причина - в том, что C стоит обычно чуть дешевле, чем B.
Но при этом есть же важный нюанс - в старом жилом фонде, сельской местности, гаражных кооперативах, то есть там где старая проводка, имеющая большое сопротивление, при коротком замыкании из-за высокого сопротивления проводки ток замыкания может быть недостаточным для сработки автомата с характеристикой C, что наверняка приведет к возгоранию проводки за время срабатывания второго защитного механизма автомата - теплового расцепителя.

Как сделать щиток в квартире без помощи специалистов

По нормам ГОСТ и ПУЭ, щиты должны располагаться в хорошо освещенном, проветриваемом помещении, уровень влажности в котором не выше 60%. Высота установки – не ниже 1,4 м, расстояние до косяков, углов – не менее 15 см. Поблизости не должны проходить газовые трубы.

Подвесной щит монтировать не сложнее, чем книжную полку – конструкция держится на вбитых в стену дюбелях. Поэтому рассмотрим вариант установки в бетонную или кирпичную стену.

Этап 1 — монтаж корпуса в стену

Перед установкой электробокс должен быть на руках, чтобы можно было уточнить его размеры, а в дальнейшем использовать корпус для примерки.

Начинаем с разметки – с помощью уровня чертим прямую линию, обозначающую место, где будет находится низ ящика. Затем прикладываем корпус, обводим его маркером по контуру.

Надеваем защитную маску, берем болгарку с диском 23 см, штроборез или другой мощный инструмент и делаем резы сначала по обозначенному контуру, а затем и в центре

Дальше действуем перфоратором – выбиваем куски бетона (или кирпича) между резами. Аккуратно выравниваем внутреннюю поверхность ниши, используя ручное зубило.

Примеряем, входит ли корпус в нишу, если все хорошо, прикручиваем к нему монтажный комплект и вставляем на место.  Высверливаем отверстия под дюбеля, производим крепление дюбель-гвоздями.

Между корпусом щитка и стеной остается зазор – заполняем его алебастром или альтернативной строительной смесью, а в дальнейшем маскируем финишной отделкой вместе с остальной поверхностью стены.

Этап 2 — ввод и разделка кабелей

В современных электробоксах предусмотрены отверстия для проводов. Они расположены с разных сторон, но использовать нужно не все. Нужные отверстия выдавливаются по перфорированным линиям. Размер их стандартный – 16/20 мм, рассчитан на ввод, в которую помещают провода для изоляции.

Порядок работы:

• выдавливаем пластины или снимаем заглушки;
• обрезаем гофротрубу кабелей у стенок бокса;
• заводим внутрь корпуса щита подводящий кабель питания так, чтобы он оказался возле крепления автомата ввода, то есть в верхнем левом углу;
• прикладываем кабель к проушине или другому крепежному элементу, фиксируем стяжкой;
• маркируем по изоляции или термоусадке.

Повторяем все действия с остальными кабелями, ведущими к потребителям.

Примерно так выглядит правильно организованный ввод кабелей в электрощиток: питание слева, линии квартирной сети справа. Для удобства работы и сборки модулей рамка временно снята

Как известно, все кабели защищены двойной изоляцией. Верхний слой для коммутации проводов внутри электрощита не потребуется, поэтому его нужно снять.

Но зато понадобится дополнительная маркировка каждого провода, так как после переплетения жил будет сложно догадаться, какая линия куда ведет. Для маркировки используем малярный скотч, на который легко наносятся обозначения.

Для разделки кабеля, снятия наружной изоляции лучше применять специальный нож с пяткой. В отличие от обычного строительного ножа, он очень аккуратно удаляет полимерное покрытие, оставляя в целости внутренние оболочки

После разделки кабелей щит готов к установке уже набранной рамки. Обычно в процессе сборки проводятся отделочные работы, на время которых внутренности корпуса лучше прикрыть.

Для этого используют или картонную заглушку, которая идет в комплекте со щитом, или самостоятельно вырезанную крышку.

Этап 3 — сборка модулей на рамке

Для работы потребуются шлицевые и крестовые отвертки,, круглогубцы, плоскогубцы, кусачки, ножовка, строительный нож, шуруповерт, тестер.

Компоновка модулей производится по линейной или групповой схеме:

• линейная – сначала выставляют УЗО и дифавтоматы, затем устройства АВ;
• групповая – сначала УЗО/дифавтомат, затем подключенные к нему автоматы, снова УЗО и т.д.

С различиями в устройстве и принципах действия УЗО и дифавтоматов ознакомит, в деталях освещающая этот непростой вопрос.

Первый вариант проще в монтаже, а второй удобнее, когда нужно найти проблему в сети. Следует помнить, что провода входят сверху, выходят снизу. Сечение проводников внутри ящика и снаружи должно совпадать. Желательно соединять устройства цельными кусками проводов, а не комбинированными из разных отрезков.
