Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

25.04.2022 в 19:17

Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

  • Провод СИП 2х16 – алюминиевый самонесущий изолированный провод, состоящий из двух жил сечением 16 мм 2 , длиной 25 метров.
  • Два анкерных зажима , один будет держать провод СИП 2х16 к дому за крюк в стене дома, а другой провод СИП 2х16 на опоре.

Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

  • Два ответвительных прокалывающих зажима , соединяющих медный кабель 2х6, подключенный к электросчетчику в щитке, и провод СИП 2х16 от опоры ЛЭП (переход с алюминия на медь).

Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

  • Крюк на стене , на котором при помощи анкерного зажима будет закреплен провод СИП 2х16 к дому, был сделан самостоятельно. Загнули полукругом отрезок арматуры диаметром 10 мм и приварили его к пластине 150х200 мм, которую на 6 саморезов длиной 80 мм, прикрутили к стене дома.

Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

Можно купить и готовые крюки для монтажа анкерных зажимов. На фото представлены монтажные крюки для СИП 2х16, производитель КВТ .

Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

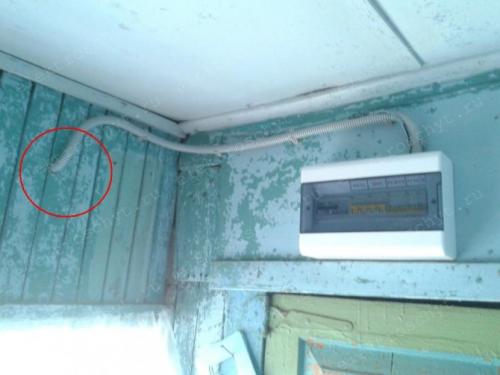

Просверлил деревянную стену дома сверлом по дереву (перьевым) диаметром 24 мм, и вывел от электрощита на улицу вводной медный кабель в гофре. Но…. правильно выводить провода и кабели из стены дома через металлической трубу . Почему отверстие на улицу, чтобы соединить медный кабель 2х6 и провод СИП 2х16 было просверлено именно здесь, объяснял в статье «Как собрать э лектрощит своими руками«.

Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа :

Примерно, через 45 дней приехали электромонтеры, отключили ЛЭП и заменили старые провода к дому на новый провод СИП 2х16 . По правилам электросетевая компания, должна была произвести замену на новый провод СИП 2х16, в срок не более 30 календарных дней, но что-то у них и соседа не получалось состыковаться в одно время, поэтому все прошло без взаимных претензий.

Чтобы верно подключить п ровод СИП 2х16 на опоре к ЛЭП-0,4 кВ и в доме к электросчетчику, необходимо правильно соединить фазный провод СИП 2х16 с фазным проводом на опоре ВЛ и нулевой провод СИП 2х16 с нулевым (PEN). П ровода СИПа 2х16 помечены цветом, «красный»- фазный провод СИП 2х16 , «синий» — нулевой провод СИП 2х16 , либо фазный провод — обычный черный, а нулевой — помечен синим цветом.

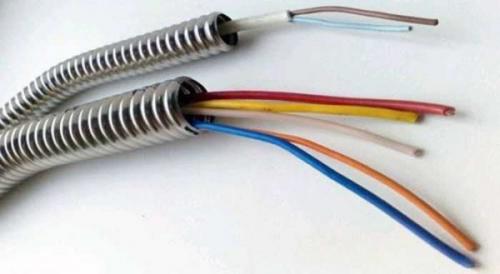

Металлорукав для СИП 4х16. Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний.  Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Металлорукав для СИП 4х16. Гофра для кабеля, размеры, цены

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

    Металлорукав для СИП 4х16. Гофра для кабеля, размеры, цены

    Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

  • от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
  • соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
  • проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
  • укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Металлорукав для СИП 4х16. Гофра для кабеля, размеры, цены

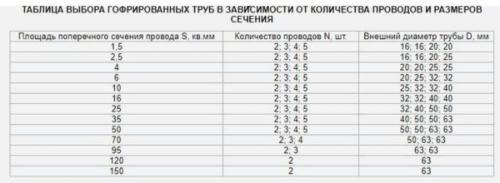

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

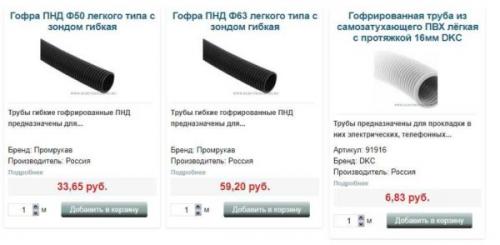

Цены

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Металлорукав для СИП 4х16. Гофра для кабеля, размеры, цены

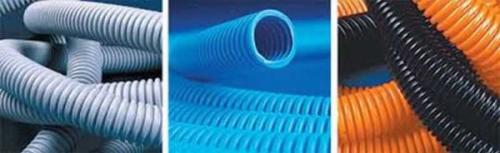

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

СИП 4х6 характеристики. Технические характеристики СИП

СИП (в расшифровке) — это многожильный провод для магистральных воздушных линий электропередачи и линейных ответвлений от них.

Обычно включает в себя 4 скрученных при изготовлении провода, где один является несущим, а остальные предназначены для каждой из 3 фаз.

Также несущая жила может отсутствовать вообще, а количество проводящих – варьироваться от 1 до 4. Пороговые значения всех характеристик самонесущих проводов нормируются, а конкретные величины у разных производителей могут несколько различаться.

Достоинства кабеля

В сравнении с неизолированными проводами СИП имеет целый ряд преимуществ, он устойчив к различным погодным факторам, имеет минимальную вероятность коротких замыканий при соприкосновении проводов друг с другом или другими объектами, безопасен для людей.

В процессепровода проходят целый ряд испытаний, имитирующих всевозможные ситуации, которые могут возникнуть в процессе эксплуатации, что обеспечивает их надежную работу на протяжении всего срока службы.

    Типоразмеры

    Площадь основных жил и допустимые нагрузки по току для них:

    • 16 мм2— 100 А;
    • 25 мм2— 130 А;
    • 35 мм2— 160 А;
    • 50 мм2— 195 А;
    • 70 мм2— 240 А;
    • 95 мм2— 300 А;
    • 120 мм2— 340 А;
    • 150 мм2— 380 А;
    • 185 мм2— 436 А;
    • 240 мм2

    Токовые нагрузки указываются для температуры воздуха в 25 °С, ветра со скоростью 0,6 м/с и ультрафиолетового излучения 1000 Вт/м, для иных условий применяются поправочные коэффициенты.

    Сечение несущей жилы имеет площадь (в мм):

      Нулевая жила, несущаясплав алюминия (со стальным сердечников) сплав алюминия (со стальным сердечников)отсутствуетотсутствуетотсутствует
      Токопроводящая жилаалюминиеваяалюминиеваясплав алюминия (со стальным сердечников)алюминиеваяалюминиевая
      Тип изоляции жилтермопластичный полиэтиленсветостабилизир. полиэтиленсветостабилизир. полиэтилентермопластичный полиэтиленсветостабилизир. полиэтилен
      Применение
      • — ответвлений от ВЛ;
      • — ввод питания в жилые помещения;
      • — хоз. постройки;
      • — прокладка по стенам зданий и сооружений.
       —— для монтажа ВЛ напряжением 10-35 кВ
      • — ответвлений от ВЛ;
      • — ввод питания в жилые помещения;
      • — хоз. постройки;
      • — прокладка по стенам зданий и сооружений.

      Строение провода

      Жилы имеют круглую форму, в готовом проводе скручиваются между собой с шагом от 80 до 150 см в зависимости от их сечения. Токопроводящие жилы выполняются как из алюминия, так и из его сплавов (в случае СИП-3), несущие – исключительно из сплавов алюминия. Для сечений до 95 мм2жила состоит из 7 проволок, для остальных – из 19. Провод с сечением в 95 мм2может выполняться в обоих вариантах.

      Несущая жила имеет прочность в среднем в 2-2,5 раза больше, чем токопроводящая такого же сечения. Для алюминиевой проволоки устанавливается прочность на растяжение не менее 120 Н/мм2, для проволоки из сплавов алюминия этот показатель существенно выше – не менее 295 Н/мм2.

      Изоляция проводов позволяет им быть устойчивыми к воздействию ультрафиолета, как весьма низких, так и высоких температур, а также атмосферных осадков, включая защиту от налипания снега и обледенения. Материал изоляции — сшитый светостабилизированный полиэтилен черного цвета.

      Условия эксплуатации

      Изолированный провод может работать при температуре в окружающей среде в диапазоне от — 60 °С до + 50 °С, но монтаж можно производить при морозах только до -20°С. В процессе эксплуатации допускается нагрев жил провода до 70-90°С. Кратковременно температура может подниматься даже до 130°С. В случае короткого замыкания провод нагревается до 250°С.

      Изгибать провод при монтаже можно с радиусом не менее 10 диаметров этого провода.

      Виды СИП-кабеля

      Провода подразделяются на 4 основные типа.

      • иприменимы как для магистральных воздушных ЛЭП, так и их ответвлений, рассчитаны на напряжение 0,6-1 кВ. Несущая жила в СИП-1 неизолированная, в отличие от СИП-2.
      • Вжилы выполнены из алюминиевого сплава с изоляцией из экструдированных полимеров. Такие провода используются для воздушных линий электропередач, где номинальное напряжение имеет показатели в 10, 20 либо 35 кВ.
      • Внесущая жила отсутствует, поэтому такой тип применяется исключительно для линейных ответвлений воздушных магистралей и прокладывается по поверхности стен зданий и сооружений.

      Для регионов с повышенной влажностью выпускаются специальные герметизированные провода, имеющие, соответственно, в маркировке букву «г». Для нихустанавливает требования по устойчивости к продольному распространению воды. Этот показатель не должен превышать 3 м вдоль провода от места ее проникновения.

      Большинствоустанавливает на самонесущие провода гарантию в 3-4 года, при этом срок их службы должен быть не менее 40 лет.

СИП 16 диаметр. Провод СИП 2x16: технические характеристики

Основные технические особенности кабеля SIP-4 2×16 мм²:

  • номинальное рабочее напряжение 0,6-1 кВ;
  • максимально допустимая рабочая температура при аварийной и тепловой перегрузке составляет 130 °C;
  • радиус изгиба провода СИП-4 12×16 мм² не превышает 7,5 диаметра кабеля;
  • гарантия производителя действует в течение 3 лет с даты ввода в эксплуатацию (не позднее 6 месяцев с даты изготовления);
  • объем тестирования и проверки. После того как проводник погружен в воду на 5 мин., он должен подвергнуться испытательному переменному напряжению с промышленной частотой 50 Гц по всей длине конструкции. Температура может изменяться в диапазоне 20 ± 10 °C в течение 10 мин. Для самонесущих изолированных проводников 4 кВ защита выполняется при номинальном напряжении 20 кВ, выдержка 6 кВ, 35 кВ-10 кВ. После того как проводник помещен в воду при температуре 20 ± 5 °C в течение более 1 ч., испытательное напряжение переменного тока оболочки защитной изоляции проводника с частотой 50 Гц составляет: для рабочего напряжения 20 кВ — более 24 кВ, для 35 кВ — более 40 кВ;
  • в соответствии с ГОСТ 15150-69 климатическая модификация для корпусов типа B, 1, 2 и 3;
  • допустимый диапазон рабочих температур составляет от −60 °C до 50 °C;
  • работы по установке и техническому обслуживанию должны выполняться при температуре окружающей среды не ниже −20 °C;
  • удельное электрическое сопротивление проводника при температуре 20 °С на 1 км по ГОСТ 22483-77;
  • проводящая сосудистая сеть во время работы будет поддерживать температуру, позволяющую нагреваться до температуры, не превышающей 90 °C;
  • при работе в режиме короткого замыкания температура нагрева проводника не должна превышать 250 °C;
  • проводник может выдерживать сильное ультрафиолетовое излучение и суровые воздействия окружающей среды, в том числе температуру 70 ± 2 °С, −40 ± 2 °С;
  • повышенная влагостойкость;
  • срок службы около 40 лет.

Диаметр гофры для СИП 4х25. Различия по конструкции

Диаметр гофры для СИП 4х25. Различия по конструкции

Труба гибкая гофрошланг d=20 под кабель

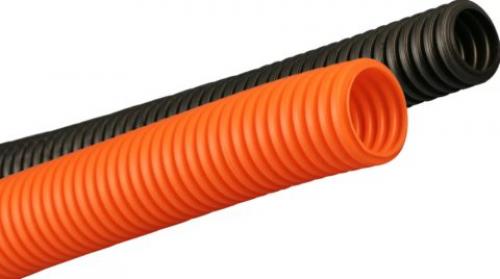

  • Легкая гофра – данный материал имеет очень тонкие стенки, что означает его высокую степень гибкости. Рекомендуется подобное решение применять под обшивкой из различных материалов в целях механической защиты, однако стоит помнить, что держит удары она не очень хорошо. В первую очередь, делает этот вариант популярным удобство в применении, особенно если при прокладке требуется пройти множество участков с крутыми изгибами. Цена на материал будет самая низкая.
  • Средней плотности – имеет жесткость выше по сравнению с предыдущей и пригодна для применения как в стяжку, так и в стены, однако для полов лучше использовать следующий тип по той причине, что если массой бетона гофра будет деформирована, вы лишитесь главного преимущества такой прокладки – возможности замены кабеля без демонтажа покрытия.

Диаметр гофры для СИП 4х25. Различия по конструкции

Гофра для кабеля НГ двухслойная

  • Тяжелая гофра – данный вариант изоляции имеет очень толстые стенки и низкую подвижность. Ее можно спокойно укладывать как в открытый грунт, так и в бетонную стяжку. Из-за того, что такая гофротруба для кабеля уличная имеет очень большой радиус изгиба, для поворотов используют специальную фурнитуру (уголки, муфты, тройники и прочее). Для этого решения характерна высокая степень защищенности от пыли и влаги.

Диаметр гофры для СИП 4х25. Различия по конструкции

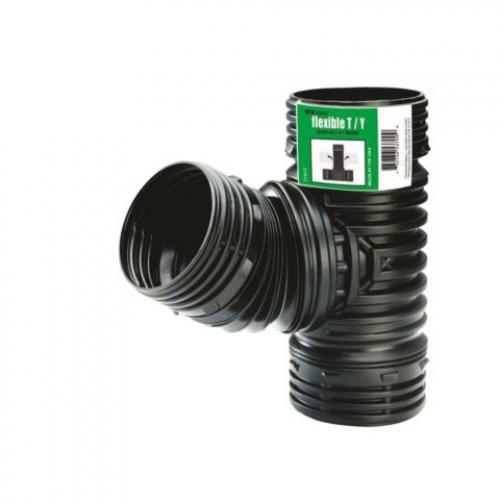

Тройник для пластиковой гофры

  • Гофра армированная для кабеля – внутри такой трубы находится сплетенная сетка из стальной проволоки, что делает ее очень прочной на разрыв. Данный вариант считается лучшим для прокладки на улице как при подвешивании, так и при закапывании.

Диаметр гофры для СИП 4х25. Различия по конструкции

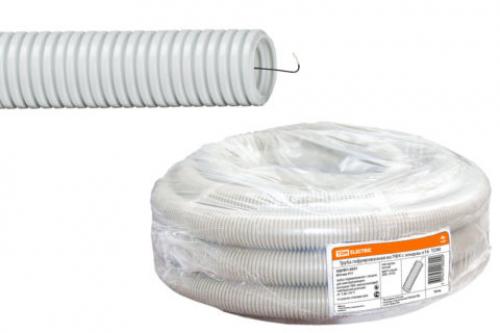

На фото — гофра для кабеля d=16 с зондом

Отдельно стоит отметить, что существуют варианты с зондом, который еще называют протяжкой, и без него. Что дает подобное оснащение? Все просто – мы имеем возможность намного легче пропускать провода через изделие. Если пытаться это сделать без него, то вы не сможете пройти ни одного поворота. Также проблема может возникнуть и на прямом участке, если он имеет значительную протяженность.

Выполняется процедура с протяжкой достаточно просто. С одного конца крепко привязываем к проволоке конец провода так, чтобы он не цеплялся за ребра во время прохождения трубы, и вытягиваем его с обратной стороны.

Совет! При замене кабеля в стяжке его не нужно сразу извлекать. Сделайте аналогичную манипуляцию, но теперь привяжите снаружи проволоку, что позволит сделать новый зонд, которым вы и воспользуетесь при повторной укладке.

Диаметр гофры для СИП 4х25. Различия по конструкции

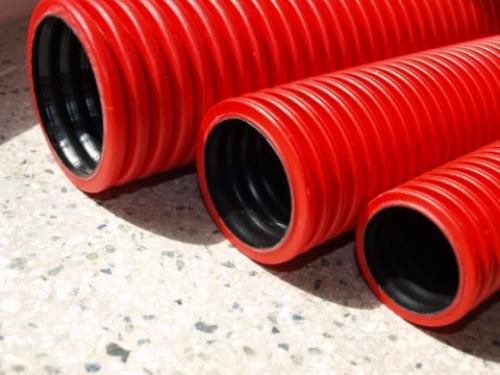

Кабельная гофра двойная д=50

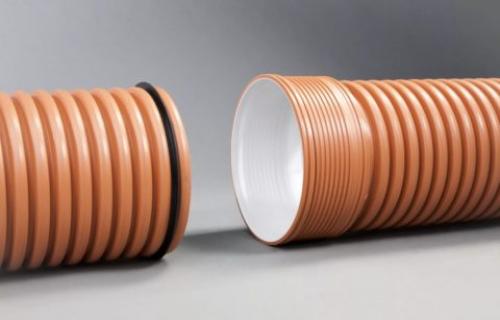

Исключением лишь могут стать двухслойные модели, которые внутри имеют гладкую поверхность. И то, это при условии жесткости протягиваемого провода и отсутствии на его пути крутых поворотов.

СИП 4х16 характеристики. Особенности

СИП – самонесущий изолированный провод, применяется для электроснабжения в силовых сетях. Электрокабель СИП используется в сети с напряжением:
СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ,
СИП-3 до 35 кВ.

Большинство выпускаемых в России СИП проводов имеют цветовую маркировку, соответствующую ПУЭ (Правила устройства электроустановок) и новому ГОСТу 50462-2009. Изоляция фазных проводников и несущего нейтрального проводника выполняется из термопластичного полиэтилена или силанольно-сшитого (светостабилизированного) полиэтилена, который длительно выдерживает температуру порядка 80-90°С

Технические характеристики кабеля СИП регламентирует ГОСТ Р 52373-2005 / ГОСТ 31946-2012 / ТУ 16-705.500-2006, в соответствии с которым к самонесущим изолированным проводам относятся изделия для воздушных линий с напряжением до 0,6/1 кВ включительно, а к - защищенным проводам продукция для таких же линий, но с напряжением до 10 кВ; от 10 до 20 кВ; 20кВ и 35 кВ. Существуют разные типы провода СИП. Чаще всего кабель типа СИП классифицируется по сечению: 4х16, 2х16, 4х50, 4х25, 4х35 и т. д. Также марку провода разделяют по типу изоляции жил и техническим характеристикам:

  1. СИПТ-1, он же СИП-1 — кроме нулевой жил все остальные изолированы специальным полиэтиленом. СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.
    СИП 4х16 характеристики.  Особенности
  2. СИПТ-2 и СИП-1А — изолированы все нити;
  3. СИП-2 — все жилы (за исключением нулевой) изолированы сшитым полиэтиленом;
  4. СИП-2А — все проводники, в том числе и нулевая, покрыты слоем сшитого полиэтилена;
  5. СИП-3 — провод состоящий из одной токопроводящей жилы, выполняется из плотного сплава или сталеаллюминевой структуры проволок, изоляционный слой выполнен из сшитого светостабилизированного полиэтилена. СИП-3 применяется для передачи электрической энергии напряжением до 20 кВ;
  6. СИП-4 — все четыре жилы изолированы термопластичным полиэтиленом, но отсутствует несущая отдельная жила. При прокладке и натяжении линии нагрузку несут все проводники, т.е. крепление осуществляется сразу за все проводники;
  7. СИП-5 — не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого (светостабилизированного) полиэтилена, количество жил две и более. Используют в основном на предприятиях или для протяжки электрических сетей в городе или между населенными пунктами. Он состоит из изолированных жил с покрытием из полиэтилена, где каждая нить завернута в отдельную оболочку. Виды провода СИП-4 и СИП-5 не имеют несущей нулевой жилы и могут состоять из двух и более нитей (чаще всего 2 или 3).

Металлорукав для СИП 2х16. Что такое СИП

Сначала нужно понять как устроен СИП, какие есть марки и чем они отличаются. Сокращенное название СИП расшифровывают так — Самонесущий Изолированный Провод.

Хотя для многих провод и кабель остаются синонимами. И СИП тоже часто называют кабелем. Видимо, из-за того, что он тяжелый и толстый)

Главное различие состоит в том, что провод — это металлический проводник, который может быть одножильным или многожильным, голым или изолированным. Кабель представляет собой совокупность проводов, имеющих отдельную изоляцию, которые объединены вместе и покрыты общей изолирующей оболочкой. Подробнее про силовые кабели я писал тут.

В конструкцию провода СИП входят фазные жилы, состоящие из алюминия или алюминиевых сплавов и нулевая жила. Нулевой проводник может быть полностью изготовлен из алюминиевого сплава или иметь внутри стальную сердцевину, покрытую снаружи алюминиевым сплавом. Также в конструкции провода могут быть дополнительные жилы, предназначенные для питания сетей уличного освещения.

Нужно сразу отметить, что СИП с основными медными жилами не выпускаются.

Согласно действующему ГОСТ 31946-2012, различают следующие марки СИП, предназначенные для сетей с напряжением 380 В:

  • СИП-1 имеет изолированные фазные жилы, несущая нулевая жила изоляции не имеет.
  • СИП-2 имеет изолированные фазные и нулевые жилы. Нулевая жила является несущей. Предназначен в основном для установки на магистралях воздушных линий (ВЛ) и для организации линейных ответвлений от них.
  • СИП-3 с дополнительной защитной изоляцией предназначен для сетей от 6 до 35 кВ.
  • СИП-4 также имеет изолированные фазные и нулевую жилы, но конструктивно не имеет несущего элемента. Нагрузка распределена равномерно между всеми жилами. Такие провода нельзя соединять в пролетах ВЛ между собой. Разрешается их соединять только на опорах.
  • СИП-5 в основном отличается от СИП-4 тем, что способен работать на низких температурах. Про него в данном ГОСТ не говорится.

Для “бытового” использования (подключения частных домов) в большинстве случаев применяют провод СИП-4. Его минимальное сечение – 16 мм2, количество жил – 2 (для однофазного подключения) и 4 для трехфазного.

Нужно отметить, что для вводов в здание и для прокладки по стенам должны применяться провода, не распространяющие горение. Такие провода имеют в своей маркировке букву «н». Например, СИПн-4. Именно СИП с буквой “н” рекомендован в указанном ГОСТ (таблица 9а) для ответвления от ВЛ и для прокладки по стенам зданий и сооружений.

Добавлю, что с точки зрения проводимости для СИП, так же как и для других видов кабелей и проводов, важным параметром является сопротивление жилы, а не её диаметр или сечение (что по сути одно и то же). Говорил об этом не раз в своих статьях и в комментариях, но по прежнему большинство читателей при проверке жилы берут штангельциркуль, а не миллиомметр. Максимальное электрическое сопротивление жил провода СИП приведено в ГОСТ 31946-2012, табл.3.

Толщина СИП кабеля. Особенности разных марок самонесущих изолированных проводов

Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа : 15

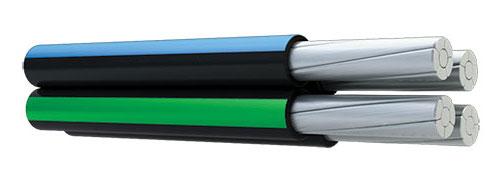

Провод СИП 4

технические характеристики и отличия

Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа : 16 Жилы СИП состоят из скрученных алюминиевых проводников с последующим уплотнением. Все жилы одинакового сечения и с одинаковой изоляцией. Каждая жила покрыта изоляцией из светостабилизированного или термопластичного полиэтилена.

Маркировка СИП

Фазная маркировка обязательно наносится на изоляцию. Она осуществляется либо при помощи цветной продольной риски или полосы, либо с помощью цифровой маркировки.

Из личного опыта эксплуатации советую лучше приобретать СИП с цифровой маркировкой, хоть он и менее распространен.

Однажды приобрел провод, где маркировка была выполнена сплошными тонкими цветными линиями. Через 3 года эксплуатации весь СИП, который висел на улице, а это более 300 метров, пришел в негодность. Гофра для СИП 4х16 диаметр. Осталось купить провод СИП 2х16 и необходимые материалы для его монтажа : 17

СИП попросту полопался и растрескался, именно по цветной полосе на всем протяжении линии. Сама черная изоляция была как новая. Видимо была продукция некачественного завода изготовителя. Но думаю, что с цифрами на изоляции, такого бы не произошло.
