Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

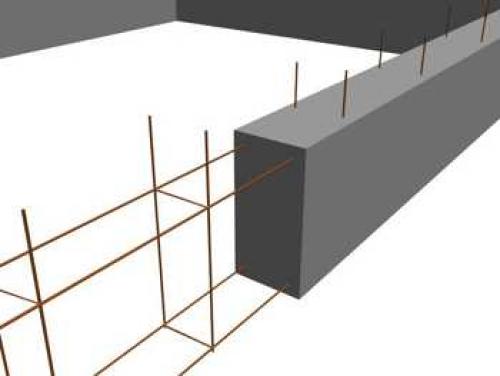

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

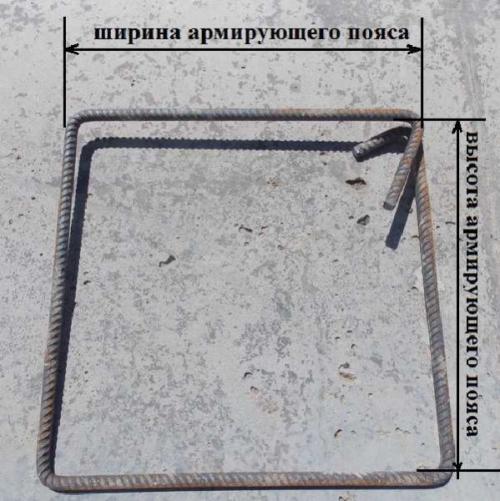

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

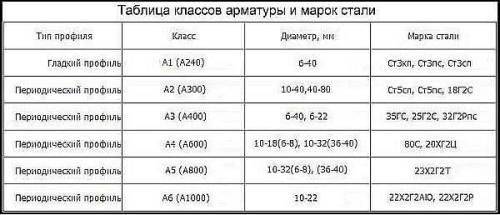

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Армирование ленточного фундамента чертеж. Как выбрать арматуру?

Прежде чем рассказать, как правильно армировать ленточный фундамент, стоит сказать пару слов о выборе арматуры.

1. Если вам нужно армировать основание для одноэтажного или двухэтажного дома, а также более легких построек, следует взять арматуру диаметром 10-24 миллиметра. Более толстый материал будет стоить слишком дорого, а его высокая прочность не будет задействована. Менее толстая арматура может не выдержать нагрузку.
2. Желательно воспользоваться специальной рифленой арматурой. Она обеспечивает лучшее соединение с бетоном, гарантируя его высокую прочность и надежность. Гладкий аналог стоит немного дешевле, но из-за низкой адгезии не подходит для использования. Единственное исключение – поперечные соединения. На них нагрузка идёт значительно меньшая.
3. Если на всей площади фундамента почва однородная, то можно использовать материал сечением 10-14 миллиметров. При неоднородной почве нагрузка на основание возрастает, поэтому желательно потратиться на пруты диаметром 16-24 миллиметра.

Конечно, покупка толстой рифленой арматуры – довольно дорогое удовольствие. Но если вы решили выполнить армирование ленточного фундамента своими руками, значит, объем работы не слишком велик. Так что, переплатить придется максимум несколько сотен рублей – это полностью компенсирует высокая долговечность и надежность готовой конструкции.

При самостоятельном расчете и выборе арматуры для арматурного каркаса ленточного фундамента велика вероятность ошибки. В будущем она может стать причиной разрушения дома, так что лучшим решением будет заказать проект армирования фундамента у проектировщика, а вязку каркаса осуществить своими силами согласно чертежу.

Армирование ленточного фундамента под забор. Строительство ленточного фундамента для забора

Но в любом случае необходимо соблюдать технологию производства бетонных и монтажных работ. Так, заливка ленточного фундамента под забор обязательно осуществляется поверх песчаной подушки, с армированием и уплотнением при помощи вибротрамбовки (или хотя бы подручными средствами). Без этого будет сложно добиться достаточной прочности и долговечности готовой конструкции.

Подбираем оптимальный фундамент для различных конструкций заборов

При выборе способа строительства фундамента под заборы требуется учитывать тип грунта, его «поведение» при замерзании-оттаивании, уровень подземных вод. Это влияет на глубину траншеи, выкапываемой под опалубку для монолитного фундамента или укладку ЖБ-блоков, необходимость усиления основания сваями. Чтобы сделать фундамент под забор «навечно», важно соблюсти целый ряд условий.

Его функции:

1. Равномерное распределение нагрузки (от собственного веса конструкции, ветровой, снеговой нагрузки).
2. Защита от размывания грунта при подтоплении от дождя и талых вод.
3. Придание эстетичности конструкции.

Благодаря фундаменту под забором, сооружение поддерживается в изначальной форме, исключено проседание, деформация, преждевременная порча столбов, других материалов. Если почвы имеют склонность к пучению во время морозов, не обойтись без устройства свай на глубину ниже уровня промерзания грунта. Иначе забор начнет «гулять» при смене времен года.

Если планируется обойтись ленточным фундаментом под забор, придется заложить его так, чтобы исключить выдавливание при промерзании. Это обязательно, несмотря на то, что фундамент имеет армирование или нет. Иначе при сезонных подвижках начнут появляться трещины, пострадает геометрия конструкции.

Определяем глубину залегания фундамента

Нормативная глубина залегания ленточного фундамента для забора определяется в соответствии с нормами СП 22.13330.2016 «Основания зданий и сооружений». Проектные организации обычно пользуются картой с нанесенными на нее изометрическими линиями или таблицей, где указаны показатели промерзания по регионам или даже отдельным населенным пунктам.

Формула расчета глубины фундаментов для заборов в районах с промерзанием менее 2,5 метра:

Dh = √M * d0

Здесь Dh – это нормативная глубина промерзания, M – сумма отрицательных среднемесячных температур за календарный год, а d0 – эмпирический коэффициент, зависящий от характеристик грунта в регионе. Например, для глинистой почвы он равен 0.23, супеси – 0.28, скальных участков – 0.34. К результату расчета глубины залегания фундамента для забора стоит добавить 10-20%.

Ширина и глубина ленточного фундамента в зависимости от веса забора

Влияет на решение и весовая нагрузка. При монтаже профлиста, сетки Гиттер и рабицы основание будет испытывать воздействие только собственной массы (она значительна по сравнению с весом остальной конструкции). В этом случае ленточные фундаменты для заборов выполняют декоративную роль, защищают участок от проникновения мелких животных, подтапливания дождевой водой.

Иное дело, если заливка фундамента планируется под кирпичный или бетонный забор:

1. Ленточное основание подходит для ограждений высотой до 2 м и толщиной в 0,5 кирпича.
2. Ширина опалубки под заливку фундамента для забора выбирается исходя из его размеров.

Основание фундамента устраивается шириной чуть больше элементов, устанавливаемых на него, поэтому при установке или кирпича «лесенкой», или готовых ЖБ-изделий оно выполняется шире, чем при монтаже рабицы, профлиста. Здесь важнее не «габариты» фундамента под выбранное ограждение, а его возможность выдерживать вес в длительной перспективе.

Армирование фундамента чертеж. Армирование фундаментной ленты

Если проектированием ленточного фундамента занимается специалист, то готовый чертеж будет, безусловно, включать не только линейные параметры самого бетонного пояса, но и характеристики армирования – диаметр арматурных прутов, их количество и пространственное расположение. Но в том случае, когда принимается решение о самостоятельном возведении основания под здание, при планировании конструкции необходимо учитывать определенные правила, установленные действующими СНиП.

Цены на цемент

цемент

Какая арматура подойдёт для этих целей?

Для правильного планирования необходимо хотя бы немного разбираться в сортаменте арматуры.

Существует несколько критериев классификации арматуры. К ним можно отнести:

• Технология производства. Так, арматура бывает проволочной (холоднокатаной) и стержневой (горячекатаной).
• По типу поверхности арматурные пруты различаются на гладкие и имеющие периодический профиль (рифление). Профильная поверхность арматуры обеспечивает максимальный контакт с заливаемым бетоном.

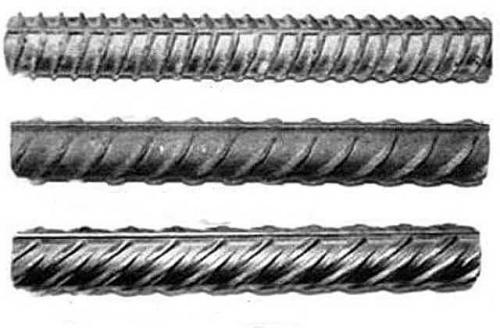

Арматурные пруты с периодическим профилем (сверху вниз): кольцевым, серповидным, смешанным

• Арматура может быть предназначена для обычных или предварительно напрягаемых железобетонных конструкций.

Для создания армирующей конструкции ленточного фундамента, как правило, применяют арматуру, выпускаемую в соответствии с ГОСТ 5781. Этот стандарт включает горячекатаные изделия, предназначенные для армирования обычных и предварительно наряженных конструкций.

Армирование фундамента чертеж

Армирование фундаментной ленты - это важный этап при строительстве ленточного фундамента. Если проектированием ленточного фундамента занимается специалист, то готовый чертеж будет включать не только линейные параметры самого бетонного пояса, но и характеристики армирования – диаметр арматурных прутов, их количество и пространственное расположение.

Но в том случае, когда принимается решение о самостоятельном возведении основания под здание, при планировании конструкции необходимо учитывать определенные правила, установленные действующими СНиП.

Правила планирования

Для правильного планирования необходимо хотя бы немного разбираться в сортаменте арматуры.

Классификация арматуры

• Арматурные пруты с периодическим профилем (сверху вниз):
• Кольцевым
• Серповидным
• Смешанным

Для создания армирующей конструкции ленточного фундамента, как правило, применяют арматуру, выпускаемую в соответствии с ГОСТ 5781. Этот стандарт включает горячекатаные изделия, предназначенные для армирования обычных и предварительно наряженных конструкций.

Армирование ленточного фундамента снип. Для чего нужно армировать ленточный фундамент?

Особенностью мелкозаглубленного облегченного ленточного фундамента является обязательность его армирования. Известно, что бетонные изделия очень прочные на сжатие, менее прочные на сдвиг, и малопрочные на изгиб и разрыв. Компенсируют такие недостатки бетона традиционным способом – созданием композитного материала, в котором одно вещество прекрасно работает на сжатие, а другое – на разрыв. Хорошо сжимаемое вещество дополняют волокнами или стержнями из материала плохо рвущегося и получают новый материал, свойства которого расчетом можно изменять в больших пределах.

Поэтому тонкий слой бетона, известного людям уже более 3 тыс. лет только в XIX веке придумали упрочнить стальной сеткой. Хотя строители знали, что хорошо разрывающаяся глина прекрасно армируется прочной на разрыв соломой.

В случаях, когда на участке неоднородные грунты, армирование ленточного фундамента обеспечит жесткость его рамной конструкции, берущей на себя всю нагрузку от здания и равномерно ее распределяющую.

Общая высота ленточного фундамента обычно от 0,7 – 0,8 м до 1,5 м при ширине от 0,3 до 0,5 м. При длине стены здания от 7 – 10 м такая полоса бетона рассматривается как бетонная балка. Она будет работать на прогиб, когда ее края нагрузить значительно больше, чем середину или наоборот. Т. е. бетон будет нагружен изгибающими усилиями. Защитить балку от разрушения можно поместив в ее толщу в верхней и нижней части продольные стальные или композитные стержни с регулярной профилировкой поверхности. Они за счет профилировки воспримут на себя разрывающие усилия и не дадут растрескаться бетону.

Источник: https://armatura-dlya-fundamenta.aystroika.info/stati/vyazhem-armaturu-dlya-fundamenta-rasstoyanie-mezhdu-prutkami-raschet-armirovaniya-lentochnogo

Армирование фундамента под забор. Ша. Разметка и подготовительные работы

Разметка участка начинается с очистки территории: нужно скосить траву, убрать мешающие кустарник и деревья, демонтировать старую ограду и ненужные постройки. Мусор и растительность способны помешать не только строительству, но и внести погрешности в разметку.

Следом идёт перенесение разметки с бумаги на участок. Традиционно разметка территории под фундамент забора начинается с углов, куда вбиваются колышки. Если участок имеет неправильную геометрическую форму, то колышки нужно установить на всех изломах.

Нужно обязательно использовать нивелир, чтобы всё получилось ровным.

При подготовительных работах и планировании важно сразу определиться с воротами, калитками и их количеством, учитывая также то, как именно они будут открываться: нараспашку или откатом в сторону.

После этого начинаются земляные работы — организация траншеи. В глубину фундамент под забор обычно не превышает 80 см, при этом под опорные столбы бурятся отдельные выемки, более заглубленные (обычно около метра). В ширину траншея может быть любой, от 30 до 80 см в зависимости от желаемого дизайна ограждения.

Дно траншеи засыпается песчано-гравийной или песчано-щебневой подушкой толщиной в 15 см, увлажняется и тщательно утрамбовывается.

Шаг 2. Армирование конструкции

Армирование — это размещение вдоль ленточного фундамента под забор сплетённой из арматурных прутков конструкции, которая увеличивает прочность бетона. В диаметре прутки должны быть 8-10 мм — оптимальный размер.

«Скелет» из арматуры сваривается и укладывается на утрамбованное дно траншеи. Армирование нужно и столбам: в предварительно пробуренные отверстия под опоры сначала засыпается песчаная подушка, затем устанавливается арматурная «гильза». Предварительно стенки отверстия необходимо закрыть рубероидом, который обеспечит защиту от влаги и не позволит бетонному столбу разрушиться.

Важно! Сварке подлежит только арматура с литерой «С». Иные виды арматуры обматываются проволокой или обвязываются хомутами.

В арматурную «гильзу» помещается столб и тщательным образом выравнивается. Дальше ямы заливаются бетонным раствором. К следующему этапу — армированию непосредственно ленточного фундамента — можно приступать, не дожидаясь, пока раствор затвердеет.

От краёв будущего бетонного монолита обвязка из арматуры должна отступать на 5-7 см.

Шаг 3. Создание опалубки

Опалубка нужна только в ситуации, если фундамент будет возвышаться над уровнем земли, что обычно требуется из соображений дизайна. Если планируется делать его не выше грунта, как бы заглубленным внизу, то этот этап можно опустить.

Материал для опалубки должен быть достаточно жёстким, чтобы не выгибаться из-за давления раствора, для этого можно и нужно использовать упоры. Подойдут сколоченные доски, ДСП, фанера. После затвердевания бетона конструкцию необходимо будет извлечь, поэтому важно, чтобы она хорошо отходила.

Обычно опалубка выглядит как вкопанные в землю вертикальные деревянные столбы и доски. Столбики можно между собой скрепить проволокой, чтобы они не сдвинулись под весом бетона.

Шаг 4. Бетонирование ленточного фундамента

Для заливки основания рекомендуется использовать бетон М200 или М300, особенно если планируется ограждение из достаточно тяжёлых материалов. Заливку можно сделать одномоментно — для чего потребуется бетономешалка, — или же осуществлять его послойно. Это важно: бетон заливается именно слоями, а не участками, и в процессе тщательно утрамбовывается деревянными палками, прутками и лопатами или же глубинными вибрационными механизмами. Вибрация помогает убрать из раствора пузырьки, а также обеспечивает проникновение смеси даже в труднодоступные места.

Смесь готовится из соотношения щебень-песок-цемент 2:2:1, перед заливкой ему нужно дать около 10 минут «отдохнуть».

Застывает бетон от 3 дней до нескольких недель, в зависимости от погоды и глубины залегания ленточного фундамента. Если погода стоит очень жаркая и солнечная, желательно время от времени поливать конструкцию водой из шланга, чтобы избежать излишнего высыхания. Можно также использовать полиэтилен, обмотав им конструкцию.

Армирование фундамента калькулятор. Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

С вайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

О сновными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

С уществует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
