Как установить вытяжку. Правила размещения вытяжки над плитой

Как установить вытяжку. Правила размещения вытяжки над плитой

Как правило, размеры вытяжки по ширине превышают размеры плиты или эти размеры соответствуют ширине плиты. Чтобы вытяжка эффективно работала, ее необходимо правильно установить. Во-первых, ее размещают точно над плитой, а во-вторых, ее следует закрепить на определенной, рекомендуемой высоте.

В зависимости от типа варочной поверхности, вытяжка устанавливается на такой высоте:

• Если плита газовая, то вытяжка крепится на высоте 75 см от плиты, как минимум.
• Если плита электрическая, то минимальная высота установки находится на уровне 65 см.

Высоту установки можно определить по росту домохозяйки, которая практикует приготовление еды для семьи. Необходимо также проконтролировать, чтобы нижний край вытяжки находился чуть выше уровня головы. Главное – это не вешать этот функциональный элемент ниже рекомендуемого уровня, а вот выше этого уровня – всегда пожалуйста, хотя при этом, производительность устройства несколько снизится. Если хочется расположить вытяжку повыше, лучше подобрать устройство с большей производительностью.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепление подобного элемента может быть различным, в зависимости от модели. Если вытяжка встроенная, то она размещается в специальной нише навесного шкафа и крепится непосредственно к элементам шкафа. Что касается навесных моделей, то они крепятся к стене. Существуют еще купольные или каминные вытяжки, но они также крепятся к элементам стены. Этот тип вытяжки может состоять из двух частей – непосредственно купола, а также функциональных элементов, таких, как мотор и фильтр. Несмотря на то, что они крепятся отдельно, их оси крепления должны совпадать.

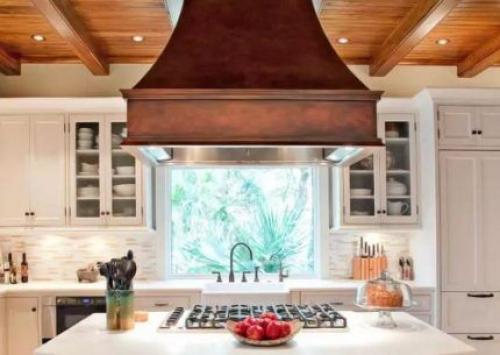

Существуют также островные вытяжки, которые крепятся к потолку с помощью специальных подвесок. В любом случае, в паспорте устройства имеется достаточно информации по способу крепления.

Установка воздуховода для кухонной вытяжки. Подготовка поверхности

Вытяжка помогает устранить неприятные проблемы, которые обычно возникают в процессе приготовления еды: оседание жира, испарение, неприятные стойкие запахи. Она втягивает всю грязь в себя и выводит ее. Но полноценное функционирование устройства зависит от его правильной установки.

Прежде чем устанавливать вытяжку, стоит заранее продумать ее место расположения. Конечно, она должна устанавливаться над газовой плитой, но и на качество поверхности стены также не стоит забывать обращать внимания. По этой причине, чтобы правильно выбрать зону для установки этого изделия, стоит изучить важные особенности:

• первым делом рекомендуется проверить качество стен. Для монтажа данной системы стоит выбирать крепкую и прочную стену, которая изготовлена из качественной основы;
• наиболее подходящим вариантом для установки вытяжки является стеновая поверхность, которая выполнена из бетона или кирпича;
• обязательно требуется подготовить крепежные элементы, они должны полностью подходить под выбранную основу;
• устанавливая вытяжку, стоит учитывать, что она должна располагаться над плитой на правильной высоте.

Для установки подойдет стена из бетона или кирпича

Особое значение уделяется высоте, именно от нее зависит правильное функционирование данного устройства. Итак, чтобы правильно определить необходимый уровень высоты стоит соблюдать следующие рекомендации:

• допустимый показатель высоты над поверхностью электрической плиты составляет 65 см;
• максимальная высота над поверхностью газовой высоты должна составлять 75 см;
• обязательно нужно точно соблюдать показатели нижних границ, иначе прибор во время нагревания может выйти из строя и оплавиться;
• верхние границы изделия необходимо подогнать под показатели роста хозяйки;
• обязательно нужно знать правильные параметры ширины, они должны быть такими же, как и у газовой плиты – 50-60 сантиметров.

После того как будет выбрана поверхность для установки, а также куплена подходящая модель вытяжки, можно приступать к установке. Конструкция, которая будет вмонтирована и подключена в соответствии со всеми правилами и рекомендациями, сможет прослужить длительное время.

Как установить вытяжку на кухне в частном доме. Как сделать вентиляцию в частном доме своими руками

Необходимость системы вентиляции для частного дома

Обустройство вентиляции в частном доме избавляет его владельцев от таких проблем, как:

• спертый воздух, духота в помещениях;
• сырость весной и осенью;
• появление грибка, гниение конструкций дома;
• неприятные запахи на кухне, чердаке, в подвале, санузле.

Правила и нормы для расчета вентиляции

В России, по СНиП, минимально допустимой нормой вентиляции жилых помещений считается 3 м³на 1 м²метр площади. При проектировании вентиляции следует учитывать также существующие минимальные нормы воздухообмена в час для каждого отдельного помещения:

• кухни с газовой плитой — 80-100 м3;
• жилых комнат — 30 м3;
• кухни с электроплитой — 60 м3ч;
• санузла — 50 м3;

Воздух должен полностью меняться за час:

• на кухне — 5-10 раз;
• в санузле — 3-5 р;
• в жилых помещениях — 1-2 р.

Способы и формулы расчета основных параметров системы вентиляции

Перед обустройством системы вентиляции делают расчет расхода воздуха по кратности воздухообмена. Проводят его по формуле:

• L=Sxhxn.

Здесь параметры поочередно обозначают: искомый объем воздуха, площадь помещения, высоту потолков, число нужных обновлений в час по нормативам. К примеру, кратность для жилой комнаты (замена хотя бы 1-2 раза за час) 20 м²с высотой потолков 3 м будет равна минимум:

• 20х3х1=60 м³/ч.

Для расчета площади сечения воздуховодов применяют формулу:

• S= L/(3600×V).

Здесь L- нужный воздухообмен в комнате, V — скорость потока воздуха. Значение скорости в среднем берут 4 м/с.Дальнейшие расчеты зависят от того, какой тип вентиляции предполагается обустроить в доме. Подбирается или установка с требуемыми параметрами, или проводится сложный расчет протяженности вытяжной трубы, связанный с перепадом высот, аэродинамикой и пр.

Естественная и принудительная вентиляция

В зависимости от площади здания, внутри него может монтироваться естественная вентиляция или принудительная.

Особенности естественной вентиляции

Основным плюсом такой вентиляции считается дешевизна. Воздух в данном случае движется по дому естественным образом. Минусом систем этого типа считается то, что обустраиваться они могут только в небольших зданиях с малым количеством помещений.

Искусственная вентиляция

Искусственная вентиляция предполагает использование в схеме разводки оборудования, искусственным образом обеспечивающего подачу свежего воздуха и удаление использованного, а также воздуховодов. Такие системы отличаются конструктивной сложностью, но при этом считаются и наиболее эффективными.

Как установить вытяжку без воздуховода. Преимущества и недостатки вытяжек без отвода в вентиляцию

Такие устройства называются вытяжками весьма условно, они в принципе ничего не вытягивают и не выбрасывают, а только очищают воздух, прогоняя его сквозь себя. В связи с такой особенностью функционирования существует несколько важных недостатков.

Вытяжка без воздуховода имеет свои недостатки

1. Вытяжки рециркуляционного типа не влияют на процентное содержание в воздухе кислорода. Если в кухне установлены газовые плиты, то требуется непрерывный приток свежего воздуха, в противном случае его концентрация может понижаться до критического уровня.
2. Государственные контролирующие организации не дадут разрешения на подключение газовых плит, если в кухне есть только вытяжка без отвода в вентиляцию. Обязательно требуется проточная, причем не электрическая, а естественная. Дело в том, что все принудительные системы работают периодически, а очищать воздух от возможных протечек газа необходимо постоянно.
3. Вытяжки без отвода в вентиляцию не очищают воздух от болезнетворных микроорганизмов и бактерий, а в случае несвоевременной замены фильтров количество этих организмов резко увеличивается. Только приток свежего воздуха может улучшать параметры и отвечать жестким требованиям положений СанПиН. Регулярная чистка или замена фильтров является обязательным условием пользования вытяжками.

Металлический фильтр для улавливания жира

Как почистить фильтр вытяжки

Об этих недостатках надо обязательно помнить пред принятием окончательного решения по выбору типа вытяжки. Но рециркуляционные вытяжки имеют и ряд преимуществ.

1. Простота монтажа. Проточные вытяжки подключаются к существующим общедомовым каналам естественной вентиляции. Такие действия требуют обязательного согласования с управляющими компаниями, а они часто отказывают. Причины уважительные – грязный воздух может попадать в соседние квартиры, часто агрегат критически нарушает эффективность естественной вентиляции и создает иные проблемы соседям. Рециркуляционные вытяжки полностью автономные, для них не требуется делать специальные воздуховоды, они могут устанавливаться в любом месте и в любом помещении.

   Установка такой вытяжки не потребует много усилий

2. Автономность. Вытяжки работают без подключения к другим устройствам, не нарушают их функционирование и справляются со своими задачами. В кухне может без помех работать система естественной вентиляции, монтаж рециркуляционной никак не влияет на ее параметры.

   Такая вытяжка полностью автономна

3. Уменьшения тепловых потерь. В приточных системах теплый воздух выбрасывается на улицу, взамен него в помещение поступает холодный. Такой обмен намного увеличивает затраты на поддержание комфортных температур микроклимата.

Как установить вытяжку в шкаф. Правила проведения монтажа

Начинать монтаж нужно с мебели, в которую будет встроена вытяжка. Если шкаф подходит по размерам, то можно продолжать установку в штатном режиме, просто проделав в мебели необходимые отверстия, но это удается не всегда. Небольшое устройство с параметрами 50-60 см обычно помещается в стандартный кухонный шкаф.

Перед установкой вытяжки следует внимательно изучить все размеры и параметры, чтобы правильно подобрать необходимые элементы и сделать подходящие разъемы

Если же это не так, то у владельца кухни остаются два варианта: заказать новую мебель или демонтировать шкаф, чтобы использовать специальный короб для вытяжки . Последний вариант имеет определенные преимущества, поскольку короб собирают отдельно внизу, затем закрепляют в нем вытяжку и только после этого устанавливают всю конструкцию на стену.

Так выглядит короб, в который устанавливают вытяжку. Конструкцию собирают отдельно, потом прикрепляют к стене или к мебели, что удобнее, чем ставить устройство прямо в шкаф

Поверх вытяжки устанавливают фасад, поэтому внешне вытяжка выглядит аккуратно и стильно. Решить проблему недостаточного пространства можно и с помощью устройства минимальных размеров — 45 см.

Такая модель может быть размещена даже в очень маленьком шкафу. Но следует помнить, что компактные размеры в этом случае получены в ущерб производительности.

Нужно учесть этот момент, чтобы не получилось, что подходящая по размерам вытяжка не справляется с необходимым объемом работ. Если шкаф подходит по габаритам, в его дне нужно сделать отверстие под вытяжку с учетом ее размеров. Иногда удобнее полностью удалить дно. В верхней части шкафа также понадобится выполнить проем для воздуховода.

В верхней части шкафчика, предназначенного для установки встраиваемой вытяжки, нужно сделать круглое или квадратное отверстие под воздуховод

Он может быть округлой или прямоугольной конфигурации, все зависит от типа воздуховода. Часто используют гибкие гофрированные конструкции с круглым сечением, но встречаются и пластиковые вентиляционные каналы с прямоугольным или квадратным сечением.

Воздуховод соединяет вытяжку с отверстием в стене, ведущим к общему вентканалу в многоквартирном доме или прямо на улицу, если речь идет о частном строении. Еще один вырез понадобится выполнить на задней стороне шкафа, чтобы закрепить устройство и установить розетку.

После того, как все необходимые проемы в шкафу готовы, можно приступать непосредственно к монтажу устройства. Сначала вытяжку закрепляют в шкафчике или коробе. При этом следует убедиться, что подвижная часть устройства свободно выдвигается на необходимую ширину.

Часть встраиваемой вытяжки выдвигается таким образом, чтобы она перекрывала всю поверхность плиты. Только такая позиция позволит эффективно очистить воздух в помещении

После этого к разъему в верхней части устройства крепят воздуховод с помощью хомута. Это крепление специалисты рекомендуют сделать разъемным, чтобы оставалась возможность для несложного демонтажа. Некоторые мастера сразу же используют герметик, но профессионалы не всегда одобряют такое решение.

Чтобы встраиваемая вытяжка была расположена в шкафу правильно, может понадобиться монтаж внутренней вертикальной перегородки, которую рекомендуется сделать съемной

Периодически конструкцию придется разбирать, чтобы очистить ее от накоплений жира и других загрязнений. Однако следует помнить, что соединение должно быть достаточно герметичным, чтобы обеспечить эффективное удаление загрязненного кухонного воздуха.

Чаще всего воздуховод вытяжки выводят из шкафа вертикально, но иногда для этого используют боковой отвод через заднюю стенку. В этом случае отверстие делают сзади. Не стоит делать отверстия “не глазок”, сначала следует нанести разметку.

Некоторые модели вытяжек снабжены удобным шаблоном, который существенно облегчает процесс выполнения разметки пол крепления для устройства. Если такой шаблон отсутствует, придется выполнять разметку обычным способом, т.е. с помощью рулетки и строительного уровня. Вытяжка должна быть установлена строго по горизонтали.

Установку встраиваемой вытяжки обычно выполняют после того, как соберут весь кухонный гарнитур, чтобы вся конструкция была удобной и выглядела аккуратно. В качестве крепежа для вытяжки обычно используют саморезы с дюбелями. После установки вытяжки в короб в соответствующее отверстие устанавливают специальный переходник, чтобы подключить воздуховод.

После этого остается вывести его в вентиляционный канал. Воздуховод для вытяжки должен быть как можно меньше по протяженности, поскольку этот показатель влияет на общую производительность устройства. Максимально допустимое количество колен — три.

Как установить вытяжку на кухне. Важные требования к установке вытяжки на кухне

При установке вытяжки и выборе ее режима работы необходимо учитывать вид плиты или варочной панели, установленной на кухне. Она может быть:

1. Газовой. Необходима вытяжка с отводом воздуха в вентканал. Газ сжигает кислород, насыщает помещение СО2. Его очистка невозможна.
2. Электрической или индукционной. Можно использовать классический отвод воздуха по вентканалу или установить рециркуляционную вытяжку.

Чтобы сделать вентиляцию на кухне в квартире правильно, рассчитайте расстояние от плиты / варочной панели до вытяжки. Прибор должен быть расположен на комфортной высоте, которая позволит управлять системой. Минимальные расстояния составляют:

• 650 мм — для электрической или индукционной плиты;
• 760 мм — для газовых конфорок.

Предусмотрите место на кухне для установки плиты и вытяжки. Чтобы подключить ее правильно, они должны быть расположены рядом с отверстием вентиляционного канала. Длина воздуховода не должна превышать 3 метров. Это позволит сохранить высокую эффективность вытяжки.

При подборе вытяжки для кухни учитывайте:

1. Габариты вытяжной поверхности (зонта). Она должна быть немного шире по сравнению с размером плиты или варочной панели.
2. Мощность изделия. Указывается в м3/час. Рассчитать оптимальную мощность можно по следующей формуле: высота потолка х площадь кухни х коэффициент оптимального воздухообмена (12). Например: 2,5 х 10 х 12 = 300 м3/час. Приобретайте вытяжку на 20-30% мощнее расчетной.

Как установить вытяжку над плитой: газовой, электрической

Правила установки вытяжных устройств

Соответствие зависит не только от внешних условий, но и от характеристик самого устройства: типа, формы, размера, веса, назначения, диапазона функций.

Некоторые вытяжки встраиваются в мебельные модули, другие размещаются в центре кухонного “острова”, а третьи просто крепятся к стене.

Перед этим обязательно прочитайте инструкции и спецификации производителя: возможно, вам придется позвать помощника или даже нанять бригаду, чтобы починить тяжелый прибор из-за его веса.

Все вытяжки можно разделить на две категории

• Установки канального типа, через которые отработанный воздух отводится в вентиляционный поддон;
• Установки циркуляционного типа, которые очищают воздух с помощью фильтров.

Первые имеют большую производительность, но их сложнее установить; вторые можно легко закрепить на стене, но воздух будет чистым только до тех пор, пока фильтры не засорятся. Однако существует и третий вариант – комбинированный, который сочетает в себе возможности обеих категорий.

Легко потеряться в ассортименте вытяжек, доступных сегодня. В магазинах бытовой техники вы найдете все: от простых “вытяжек” с угольными фильтрами до дорогих “островных” устройств, предназначенных для установки в просторных помещениях.

ФотогалереяФото из Основной проблемой при установке будет подготовка места установки – небольшого шкафа, установленного прямо над плитой, а также размещение вытяжного воздуховодаПопулярные вытяжки, требующие свободного пространства для установки. Они имеют прекрасный дизайн, более эффективны, но после установки необходимо скрыть вытяжной воздуховодЕсли рабочая поверхность расположена в центре кухни, а не традиционно у стены, необходима специальная встраиваемая вытяжка.

Беглый взгляд на приборы показывает, что их можно устанавливать по-разному. Итак, на что следует обратить внимание при самостоятельной установке бытовой вытяжки?

Если оставить в стороне технические детали приборов и сосредоточиться только на установке, то полезными будут следующие принципы

• Устройство должно быть компактным, подходящим по дизайну и размеру, вписывающимся в интерьер;
• Перед установкой прибора подготовьте место: проверьте несущую стену или выберите мебельный модуль;
• Если рядом проходит газовая труба, подумайте о том, чтобы установить ее на кронштейне или выбрать более дорогой вариант – перенести трубу;
• прибор должен быть установлен на определенной высоте, в соответствии с требованиями: 65-75 см для электрических плит, 75-85 см для газовых плит (за исключением некоторых моделей, которые можно устанавливать и ниже);
• Монтаж воздуховодов также планируется заранее – размер воздуховодов или дымоходов, количество изгибов и “маршрут” воздуховодов.

Другие факторы, которые следует учитывать при выборе оборудования и высоты вытяжки, – это размер варочной панели и рост человека, который будет готовить.

Чем шире варочная панель, тем больше и эффективнее должна быть вытяжка. А высота установки зависит от роста человека – экран не должен мешать домашней работе.

В идеале вытяжка должна быть немного шире плиты, будь то газовая или электрическая плита – но помните, что газ при горении выделяет продукты сгорания, поэтому лучше приобрести прибор большего размера.

Ошибки при установке кухонной вытяжки

1 Подключение воздуховодов к системе естественной вентиляции – самая распространенная ошибка.

Решетку часто оставляют на месте, чтобы обеспечить естественное движение воздуха, но сам вентиляционный канал закрывает ее.

2 Подключение воздуховода слишком малого диаметра с помощью переходника к вытяжке с большой производительностью и большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов составляют d=125 мм. Для прямоугольных воздуховодов, 204*60 мм.

3 Воздуховод выводится наружу через самодельное отверстие в стене.

Это запрещено большинством нормативных актов. Конкретные моменты будут приведены далее в тексте.

Конечно, можно проложить отдельный воздуховод до самой крыши. Но стоит ли оно того? Хотя это решение обычно используется в ресторанах и кафе, расположенных на первых этажах высотных зданий.

Кстати, запрет на выпуск воздуха через стену наружу не распространяется на частные дома, а только на многоэтажные здания.

4 Сложная геометрия трассы с большим количеством переходов и поворотов.

Это в первую очередь повлияет на уровень шума. Хотя, конечно, сами повороты – не самое большое зло. Иногда без них не обойтись.

Опасными являются повороты, следующие один за другим, без участков разгона.

5 Подключение слишком мощной вытяжки (например, 1000 м3/ч) к стандартному воздуховоду, который способен пропускать около 300 м3/ч.

Обратите внимание, что производительность 200-300 м3/ч может быть вполне достаточной для эффективного удаления всех запахов при минимальной нагрузке на вентиляцию дома.

6 Установка навеса на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита – газовая или индукционная.

Как установить вытяжку в вентиляцию. Как повесить вытяжку над плитой

Расстояние от вытяжки до плиты газовой и электрической

Если вытяжка подобрана грамотно, то по ширине она должна быть, либо равной плите, либо немного шире её. Для того, чтобы осуществить установку вытяжной системы, её следует правильно не только разместить, но и закрепить. Располагаться она должна в точности над поверхностью плиты.

Примите к сведению! Параметры по высоте установки вытяжки напрямую зависят от типа варочной поверхности. Если у Вас газовая плита – то расстояние от варочной поверхности  до вытяжки, по высоте, должно составлять 75 см; а если плита электрическая – минимум 65 см. Таким образом, для того, чтобы повесить вытяжку над газовой плитой и плитой электрической, необходим учёт различных расстояний.

Решая вопрос о том, как установить вытяжку, надо перед установкой, определиться с высотой, исходя из показателей роста домохозяйки. Если женщина встанет прямо, то нижний край вытяжной системы должен быть немного выше её головы.  Мы не рекомендуем устанавливать ниже этого показателя. Если установить выше —  то будет не критично.

Полезно знать! Отвечая на вопрос о том, как правильно установить вытяжку над Вашей газовой плитой, необходимо понимать следующий нюанс: если имеется необходимость установить систему выше, чем 90 см. от варочной поверхности, то необходимо приобрести вытяжку с увеличенной мощностью.

Поговорим на тему: «Крепление для современной вытяжки». Крепёж вытяжной системы зависит от её типа:

1. Встроенную кухонную вытяжку следует крепить к поверхности специально предназначенного для этого шкафа.
2. Навесную систему (плоскую) и купольную (каминную) вытяжку крепят к поверхности стены.
3. Островную вытяжку крепят к поверхности потолка: при покупке, в комплекте, всегда даётся чёткая инструкция по установки, и вся система подвеса.
