Такая процедура, как установка и подключение люстры, требует определённых знаний о выключателях и проводах, с которыми придётся работать.

Подключение люстры к двойному выключателю, а не к одноклавишному, заложено в конструкции самого осветительного прибора. Три провода (с окрашенной или белой изоляцией), выходящие из потолка, также говорят об этом.

Жгут разноцветных проводов, в том числе отходящий от купленной люстры, несёт определённую информацию.

В ЕС маркировка проводов цветом закреплена стандартом МЭК 60445 от 2010 г, в РФ – ГОСТом Р 50462 от 2009г. Выглядит она так.

Разводка электросети кабелями для бытовых помещений марки NYM, ВВГ, ВВГнг (негорючий) в современном частном доме также соответствует этим нормам. Если это не так, то сеть надо прозвонить – определить назначение жил двух, трёхпроводного провода.

Это делается с помощью отвёртки со световым индикатором фазы. Фазовый проводник зажигает светодиод в отвёртке. Фиксирование результата цветным перманентным маркером или цветной изолентой обязательно.

Для освещения прокладывается кабель с 3 проводниками сечением 1.5 мм². Сечение нулевого и фазного проводников должны быть одинаковыми. Преимущество отдаётся медным проводам: они обладают большей электропроводностью, не окисляются, долговечные, гибкие. Если перед подключением новой люстры есть возможность заменить алюминиевую проводку медной, это стоит сделать.

Максимальная мощность прибора освещения не должна превышать величину, указанную в таблице. Информация содержится в инструкции к люстре, наличие которой обязательно.

Запас прочности (отнимите от полученной мощности 20%) не помешает. Цель – застраховаться от провода меньшего сечения, некачественной меди. При старой проводке такая осторожность более чем оправдана.

Также предстоит соединить провода (из одинакового металла), выходящие из потолка, с проводами люстры. Обычная скрутка с помощью пассатижей даже не рассматривается (запрещена п.2.1.21 ПУЭ). Работать с паяльником под потолком – сомнительное удовольствие, да и доступно не каждому.

Владельцу частного дома необходимо иметь колодки, СИЗы, наконечники НШВИ, климпер или самозажимные клеммы.

Когда с потолка приходит алюминиевый провод, а на люстре медный, соединять их следует только с помощью клеммных колодок, зажимов «орех» или самозажимных клемм «WAGO» с пастой «Alu-plus».

В дальнейшем под словом «соединяем» понимается как раз такое соединение проводов между собой.Конечно, все работы с приборами, проводами, надо производить при отключённой в помещении сети.

Промежуточный итог: владеем теоретической информацией, современными материалами, инструментом.

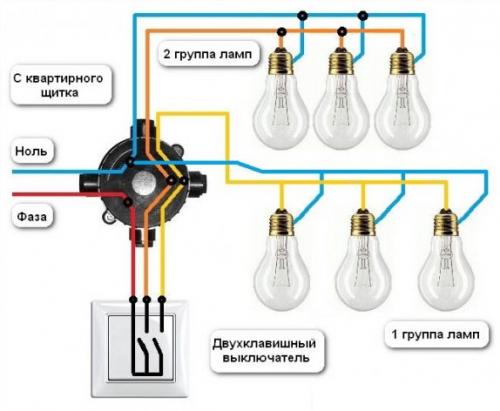

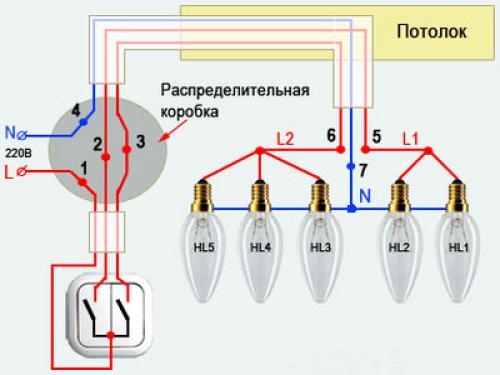

Как подключить люстру к двойному выключателю с тремя проводами. Схема подключения люстры к двухклавишному выключателю

Всем хороша люстра при подключении её к двухклавишному выключателю: хочешь смотреть телевизор — включил один рожок для подсветки, надо читать книгу — включил люстру на полную яркость. Зная схему подключения, подключить такую люстру может любой домашний мастер.

Подключение 2х клавишного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу. Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору. Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Подключение люстры с двухклавишным выключателем

Для того, чтобы выполнить данное присоединение закупите следующие материалы.

• 3-х и 4-х жильный кабель ВВГнГ-Ls сечением 1,5мм2

• Выключатель двухклавишный

• Прессуемые гильзы ГСИ в изоляции

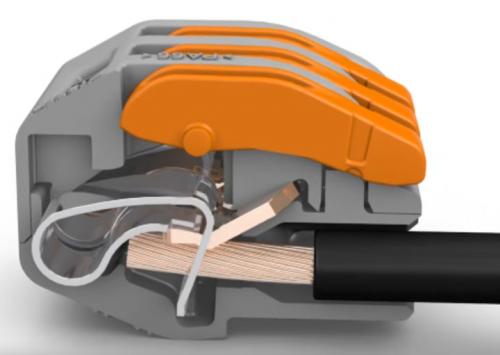

• Клеммные зажимы Ваго

Первым делом, берете трехжильный кабель ВВГнГ-Ls 3*1,5мм2 и протягиваете его по штробе к ближайшей распределительной коробке возле люстры.Оставляете в ней запас на разделку и подключение концов.

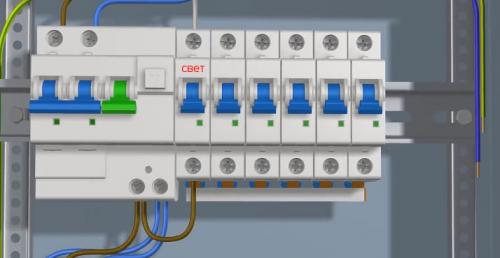

В электрощитке с кабеля снимаете изоляцию и подключаете фазную жилу (пусть она условно будет белого цвета) на однополюсный автомат.

Желто-зеленую и синюю жилы заводите на соответствующие места (заземляющую и нулевую шинки).

Зачищенный кабель в распредкоробке желательно промаркировать, чтобы в дальнейшем ничего не напутать.

Характеристики:
1. L — фаза;
2. N — ноль;
3. PE – земля.

Теперь, другим 3-х жильным кабелем от распредкоробки под потолком, до монтажной коробки внизу, там где у вас будет стоять двухклавишный выключатель, нужно сделать опуск.

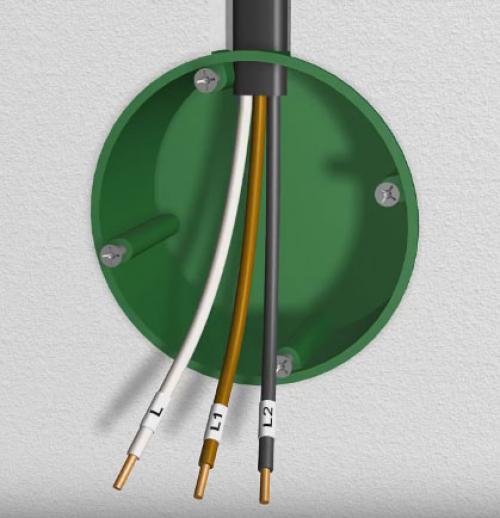

Жилы сразу зачищаете и подписываете:
• L – фаза питания;
• L1 – фаза на первую группу ламп в люстре;
• L2 – фаза на вторую группу ламп в люстре.

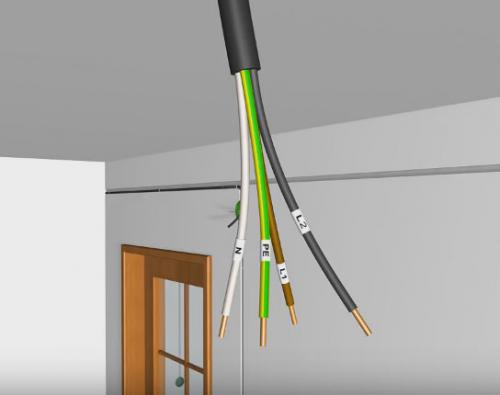

Подписывать их нужно как на выключателе снизу, так и в верхней коробке. Далее вам понадобится 4-х жильный кабель. Его нужно протянуть от верхней распаечной коробки до места установки люстры под потолком. Счищаете изоляцию с обоих концов и наносите маркировку:

Характеристики:
1. L1 – фазный провод для подключения первой половины люстры;
2. L2 – фазный провод для подключения второй половины люстры;
3. N – ноль;
4. PE – земля.

Теперь самое основное. Нужно правильно все это собрать и подключить воедино в верхней распаечной коробке. Для того, чтобы не перепутать и не наделать ошибок, как раз таки и пригодятся сделанные ранее надписи. С ними вся коммутация намного упрощается.

Берете клеммы Wago и просто стыкуете жилы с одинаковой маркировкой. После чего коробку можно закрыть. Далее занимаетесь двухклавишным выключателем. Главную жилу питания L, заводите на общую клемму выключателя 1.

Обычно она обособленна, но не у всех производителей такая конструкция. Будьте внимательны!

L1 и L2 подключаете на нижние клеммы 3,4. Монтируете защитные и декоративные планки и вновь поднимаетесь наверх к люстре.

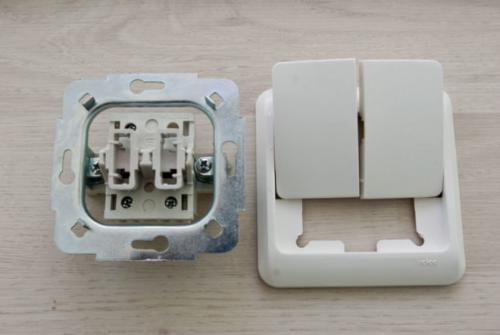

Как правильно подключить выключатель света с двумя клавишами. Подключение двухклавишного выключателя — схема и все нюансы подключения

Независимо от того, насколько каждый из нас знаком с электричеством и законами электротехники, простейшее устройство «выключатель» знают все. За целый день мы пользуемся им больше, чем ложкой или вилкой – дома, на работе, в общественных местах. Поэтому так важно познакомиться с этим аппаратом поближе, узнать из чего он состоит, каких бывает разновидностей, на чём основывается принцип работы и как правильно подключить его в электрическую сеть. В данной статье предлагаем подробно поговорить об устройстве, которое находится посередине между самым простым и более сложными. Это – выключатель с двумя клавишами. Тех, кто занимается самостоятельно дома ремонтом электрической сети, наверняка заинтересует схема подключения двухклавишного выключателя.

Назначение

виды выключателей

Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.

Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.

Установка именно двухклавишного бытового выключателя применяется в следующих случаях:

1. Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
2. Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
3. Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.

Как подключить выключатель и розетку от одного провода. Установка и подключение элементов электропроводки

Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:

• синий, белый с синей полосой – ноль (нейтраль)
• желтый с зеленой полосой – земля (заземление)
• оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой

В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.

Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.

Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье указатели напряжения.

Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю.

Более подробно про подключение читайте в статье, инструкции по подключению двухполюсного автоматического выключателя.

Желто-зеленую жилу соединяем с проводом заземления, через контактный зажим. Это подключение имеет смысл, если у вас в квартире или доме имеется заземляющий контур и ваш питающий провод, а именно его заземляющая жила, соединена с ним. Узнать подробнее о том есть ли в вашей квартире заземление можно прочитав статью, заземление в квартире.

Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье про подключение, можно почитать в статье как подключить розетку.

Устанавливаем механизм розетки в подрозетник.

Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.

Детально пример подключения рассмотрен в статье,  инструкция по подключению одноклавишного выключателя.

 Устанавливаем механизм в подрозетник (монтажный стакан).

Подробнее про подключение и установку различных элементов электропроводки (розеток, одно и двух клавишных выключателей света , выключателей с подсветкой и не только) здесь.

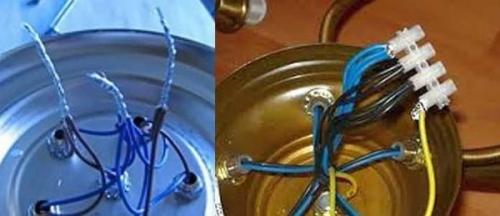

Подсоединить люстру к двухклавишному выключателю с двумя проводами. Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.
• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

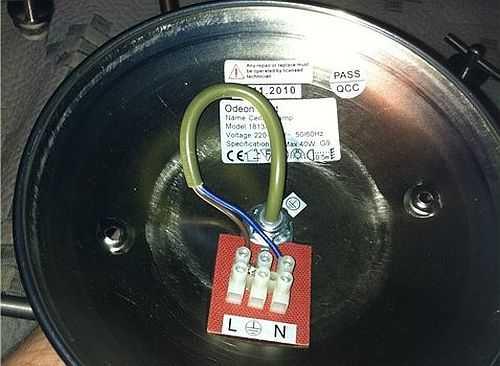

  Как подключить люстру, если на ней есть только два провода? К таким же проводам на потолке в произвольном порядке

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль».  Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

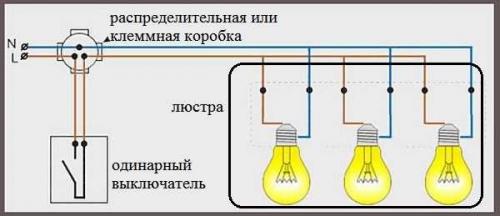

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.
