Правильное соединение проводов. Соединение с помощью сварки

Правильное соединение проводов. Соединение с помощью сварки

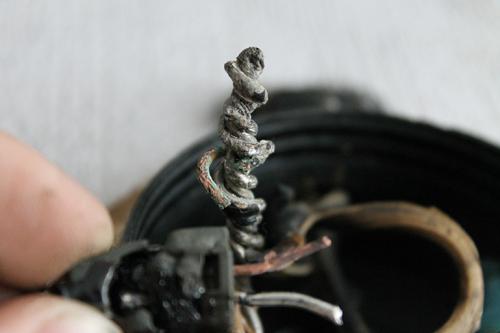

Сварка — важно нагреть металл, но не оплавить изоляцию

Соединение проводов сваркой требует определенных навыков, поскольку качество соединения напрямую зависит от качества сварки. Чтобы сварить провода, их скручивают, после чего их концы свариваются. Как результат, на конце скрутки появляется шарик, образованный в результате расплавления жил проводов. Это место и обеспечивает надежность всего соединения, обеспечивая минимальное сопротивление для прохождения электрического тока. Чем меньше сопротивление, тем меньше греется соединение, обеспечивая надежность электрической проводки. Кроме того, что такое место соединения практически не нагревается, если токи не превышают допустимых, место сварки обладает повышенной механической надежностью.

Недостаток этого метода очевидный, так как такая электрическая проводка обладает плохой ремонтопригодностью. Это неудивительно, так как места соединений получаются неразъемными. В случае ремонта, соединение придется удалить, откусив место сварки пассатижами. Как правило, соединить обратно провода таким же способом не всегда получается.

Существует ряд других недостатков, связанных не только с наличием сварочного аппарата, с навыками работы с ним, но и с наличием специальных электродов, с наличием флюса, а также с наличием условий: не всегда оправдано применение сварочных работ. Подобный способ соединения в основном применяется в исключительных случаях. Можно, конечно, попрактиковаться самостоятельно при наличии сварочного аппарата, но на этот тренинг уйдет масса времени и масса проводников. Очень важно быстро сварить скрученные концы проводов, не спалив изоляцию. После того, как места сварки остынут, их необходимо изолировать любым доступным способом.

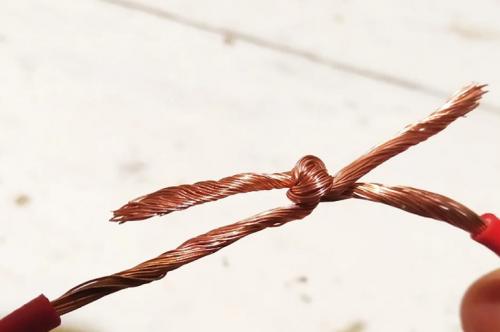

Правильное соединение проводов скруткой. Виды скруток

Надежная и плотная скрутка уберегает от непредвиденных аварийных ситуаций. Важно выполнить ее максимально правильно. Даже малейшие нарушения техники безопасности способны стать поводом для возгорания. По этой причине правила устройства электрооборудования не предусматривают законного применения данного способа. Несмотря на запрет, он актуален как на производствах, так и в быту. Существующие виды скруток проводов можно использовать временно, когда по какой-то причине невозможно быстрое соединение более безопасными методами.

Известны простые способы, с помощью которых реально безопасно и прочно произвести соединение. Они не представляют сложности даже для новичка. При выполнении допускается использование как двух проводов, так и нескольких.  Обычно используют следующие известные виды скруток:

• бандаж;
• желобок;
• простой метод ответвления.

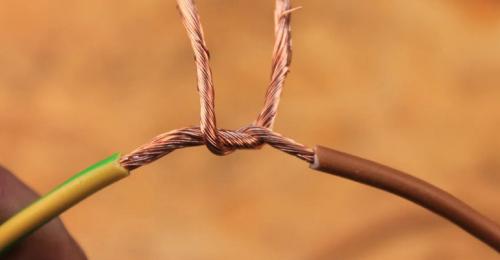

Виды скруток проводов

Вышеуказанные скрутки электрических проводов являются вполне надежными электрическими соединениями. Но для реализации требуются определенные навыки с работой ручного инструмента. Обучиться самостоятельно доступно каждому человеку, который практикует ремонт электропроводов.

Бандаж – один из способов скрутки проводов, часто применяемых в быту. Для него характерно применение дополнительного отрезка, который накладывается на соединяемые токопроводящие жилы. Это неплохой метод для последовательного, параллельного и ответвленного соединения.

Как соединить провода между собой без пайки. Как правильно соединять алюминиевые провода между собой, чтобы не нагревались

В современных квартирах электропроводку в основном делают из медного провода. В домах старой постройки она алюминиевая. Не всегда получается заменить прежнюю систему электроснабжения, поэтому при подключении розеток и светильников часто приходится выполнять соединение алюминиевых проводов между собой.

Особенности алюминиевых проводов

На поверхности алюминия быстро появляется оксидная пленка, которая ухудшает его электропроводность. Температура плавления окислов — примерно 2000°C, а это больше, чем у самого металла. После удаления оксидного покрытия механическим способом оно быстро появляется снова и препятствует хорошей электропроводности в месте соединения проводов.

Алюминий отличается повышенной хрупкостью, поэтому чтобы контакт не повредился, он не должен поддаваться механическим воздействиям. Винтовые соединения надо периодически подтягивать, иначе через некоторое время они ослабнут.

Электрохимическая коррозия

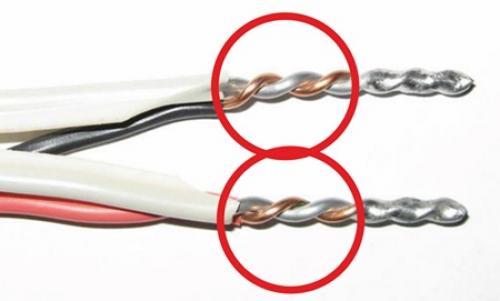

При соприкосновении проводов основная причина их разрушения — электрохимическая коррозия. Если алюминиевые проводники будут контактировать между собой или с другими металлами, то при отсутствии негативного воздействия природных факторов такое соединение будет вечным. Проблема в том, что влага есть везде, и ее наличие провоцирует начало процесса электролиза, в результате чего металлы начинают разрушаться.

У каждого проводника есть электрохимический потенциал, эта характеристика используется при создании гальванических элементов. Чтобы понять, какие металлы можно соединять между собой, учитывают величины их электрохимического потенциала и сравнивают эти значения. Разница не должна превышать 0,6 мВ. Удобно пользоваться электрохимическим рядом напряжений. Чем дальше друг от друга в нем расположены элементы, тем активнее будет реакция. Разрушается металл, находящийся левее, т.е. при соединении, например, меди и алюминия страдает последний.

Медный проводник, покрытый оловянно-свинцовым припоем, можно соединять с Al любыми способами, в т. ч. и механическими.

Необходимые инструменты

Есть разные методы соединения проводов, и для каждого из них понадобятся свои инструменты.

Для механических соединений

Если применяют механический способ, используют:

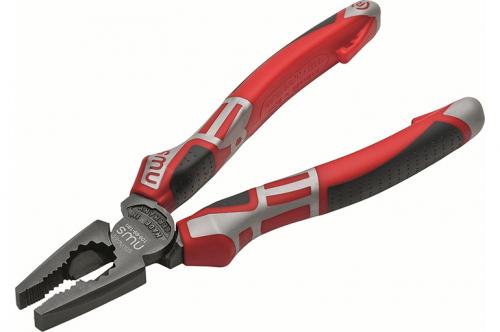

• пассатижи;
• нож или приспособление для очистки проводов от изоляции;
• устройства, с помощью которых выполняется соединение (клеммы, зажимы, колпачки СИЗ и т.д.).

Если используют метод опрессовки, то понадобятся пресс-клещи или пресс (механический или гидравлический).

Для сварки

В этом случае понадобятся:

• горелка;
• осциллятор;
• средства защиты (маска, перчатки, резиновые сапоги);
• аргонно-дуговой сварочный аппарат.

Для пайки

Для выполнения соединения проводов готовят следующее:

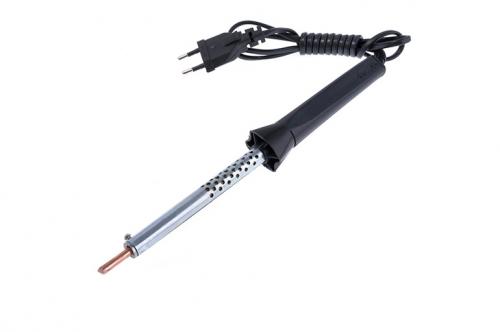

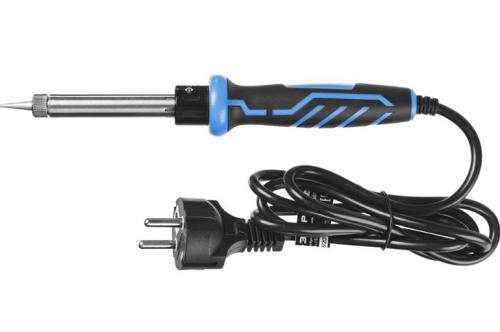

• паяльник мощностью 60-200 Вт в зависимости от толщины соединяемых жил;
• припой, например ПОС40;
• флюс (ФИМ, Ф-64, ФТБф);
• наждачную бумагу.

Как соединить алюминиевые провода

Есть разные методы, которые применяют в зависимости от ситуации, с учетом положительных и отрицательных качеств каждого из них.

Скрутка

Это простой способ соединения проводов, но если скрутку сделать неправильно, то она получится не слишком надежной.

Порядок действий такой:

1. На расстоянии 4-5 см от края снимают изоляцию.
2. Обезжиривают контакты и наждачной бумагой снимают с них оксидную пленку.
3. Жилы скрещивают между собой и пассатижами полотно скручивают в виде жгута.

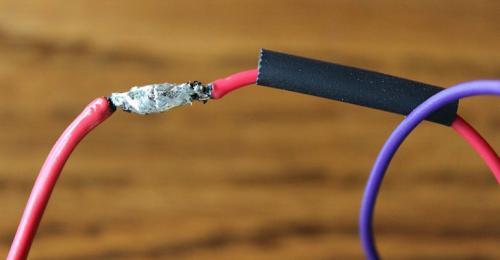

4. Защищают контакт с помощью термоусадочной трубки.

Технология такого соединения простая, но чтобы получить хороший контакт, работу выполняют только пассатижами, т.к. руками прочно скрутить провода не получится.

Сварка

Данный метод позволяет в месте контакта создавать единое целое, поэтому переходное сопротивление там практически отсутствует, снижается нажимное усилие.

Есть и некоторые недостатки:

1. Наличие на поверхности Al оксидной пленки, что усложняет процесс сварки, поскольку температура плавления налета намного больше, чем у металла.
2. Из-за разности температур плавления металла и оксидной пленки выполнить сварку угольным электродом не получится: в каплях металла останутся оксиды, и соединение будет непрочным.

Удаление окислов выполняют механическим способом, но эта работа требует больших физических затрат и малоэффективна, т.к. они почти сразу образуются снова. Применение специальных флюсов помогает разрушить пленку, но подобрать их в домашних условиях сложно.

Самостоятельно сваривать алюминий без соответствующей подготовки не получится. Здесь важно точно подобрать рабочее напряжение (в пределах 20 В) и время воздействия на металл (1-2 секунды).

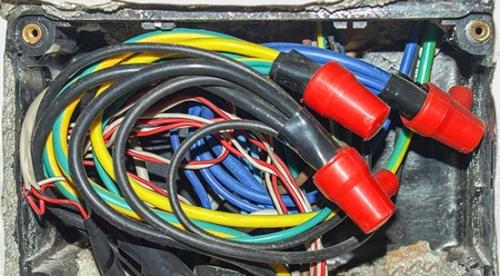

Правильное соединение проводов в распределительной коробке

Электропроводка в помещении должна быть безопасной и удобной для использования. Если строго следовать этому правилу, то каждый потребитель энергии (люстра, телевизор, компьютер, холодильник) должен иметь собственное устройство защиты от короткого замыкания или перегрева проводки. Вы можете протянуть отдельный кабель от персонального автомата защиты для каждой розетки и выключателя. Против этого выступают еще два критерия: рациональность и экономичность.

Для чего нужны распределительные коробки

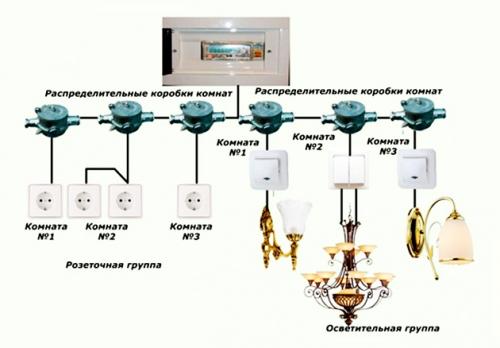

Рациональная электропроводка выглядит следующим образом:

То есть, общее энергопотребление объекта равномерно распределяется между автоматами защиты. Кроме того, следует разбить потребителей по группам, например:

1. Освещение гостиная и спальня
2. Освещение кухня
3. Освещение санузел и прихожая
4. Розеточная группа (в каждой комнате)
5. Силовая розеточная группа (для мощных потребителей, вроде кондиционера или электрической духовки)

Но при такой схеме, на одной линии электропроводки может оказаться насколько подключений. Выполнять накладные соединения и прятать их в стену небезопасно. Как минимум, это не дает возможность отключить неисправную ветку, оставив работоспособной остальную схему.

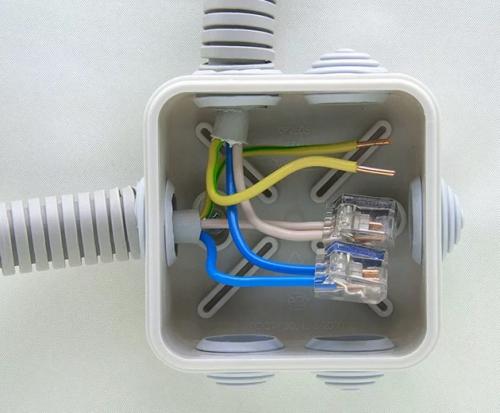

Для нормальной разводки линий, существуют распределительные коробки.

Представляют собой изолированный контейнер, внутри которого происходит коммутация (постоянная) линий электропроводки. Соединение проводов в распределительной коробке может выполняться различными способами, главное — обеспечить надежную изоляцию между фазами, и контакт, выдерживающий нагрузку.

Схема соединения проводов в распределительной коробке позволяет сэкономить при покупке электрокабелей, а также избежать неконтролируемого переплетения проводов в стенах. От щитка с защитными автоматами расходятся так называемые радиальные провода. На каждом из них размещаются соединительные узлы: те самые распределительные коробки.

Важно: Сечение провода может быть одинаковым или разным. Главное условие: мощность магистрального кабеля не может быть ниже мощности конечной проводки к потребителю (розетка, световой прибор).

Кроме того, существуют определенные способы и правила соединения проводов в распределительной коробке. Об этом поговорим подробнее.

Общие правила коммутации электрокабеля в распредкоробках

Разумеется, все требования к энергообеспечению изложены в ПУЭ.

Это настольная книга электрика. Мало того, за нарушение «Правил устройства электроустановок» предусмотрены штрафы. Однако на практике, все эти строгости касаются лишь учреждений и организаций. В частных домовладениях, ответственность заканчивается вместе с проводом, выходящем из прибора учета (счетчика электроэнергии). Остальное — на совести домовладельца. Чтобы некорректное соединение не привело к пожару, или поражению электротоком, надо соблюдать несложные правила:

• Соединение проводов в распределительной коробке производится при полном отключении электроэнергии. Даже если электрик в диэлектрических перчатках, и знаком с правилами безопасности, возможен случайный контакт фазного провода с конструктивными элементами здания или заземлением.
• Тип соединения должен быть одинаковым для каждой линии в пределах одной коробки. Это обезопасит вашу линию от ослабления контакта под нагрузкой.
• Не допускается физический контакт проводников, выполненных их разных материалов (медь с алюминием). При протекании электрического тока, возникает активная электрокоррозия. Металлы покрываются оксидной пленкой, которая ухудшает контакт. Как следствие — искрение, перегрев, и полное отгорание контактного соединения.Если такая необходимость возникает, необходимо залудить провода с помощью припоя. После скрутки соединение должно быть пропаяно не менее, чем на 50% длины.Остальная часть скрутки не будет корродировать, поскольку через нее не течет ток под нагрузкой.
• Необходимо исключить возможность выхода оголенных проводников за пределы коробки. Даже если кабель полностью уложен в стене.
• При соединении без контактных приспособлений, то есть с помощью пайки, скрутки или сварки, на оголенный проводник обязательно надевается изолирующий колпачок. Изолятор должен прочно фиксироваться, при его изготовлении используются негорючие материалы.
• Концы проводов внутри коробки должны иметь как минимум 200% запас по длине соединительных концов. При обрыве или отгорании, будет возможность провести повторный монтаж, не прокладывая новый провод.

Как соединить 2 провода между собой. Лучшие способы соединения проводов между собой без пайки: подробные схемы, какое самое надежное

Большая часть ошибок, допускаемых при обустройстве электрических сетей, связана с неправильным соединением проводов. Отсутствие тока объясняется ненадежностью контактов или их нарушением в распределительных коробках, розетках, приборах. Перед началом работы нужно тщательно изучить все способы монтажа кабелей, выбрать наиболее подходящий.

В каких случаях потребуется соединять кабели

Процедуру выполняют при ремонте уже имеющейся проводки или монтаже новой, а также устранении допущенных ранее ошибок.

Соединение кабелей требуется и при вводе электричества на участок и в дом.

Все способы делятся на 2 категории:

• не требующие использования специальной техники;
• для выполнения которых необходимы соответствующие навыки, профессиональное оборудование.

Все виды работ проводят, соблюдая технику безопасности.

Разновидности проводников для соединения

Самым распространенным (среди используемых в бытовых условиях) типом кабеля считается ПВС. Он состоит из множества медных жил, покрытых двойной оплеткой. Проводники скручены по центральной оси. Изделие является гибким, его можно использовать для формирования разных веток электрической сети. Кабель предназначен для работы под напряжением от 220 до 380 В. При выборе сечения учитывают силу тока:

Помимо ПВС, в соединениях встречаются многожильные провода КГ, ПРС, ПУГНП, ШВВП. При монтаже домашней электросети эти виды используются реже.

Способы соединения проводников в доме или квартире

Правильное сращивание кабелей предполагает:

• надежный контакт с минимальным перепадом сопротивлений, приближенным к параметру цельного участка проводки;
• прочность, устойчивость к вибрации и разрывам;
• однородность металлов (нельзя соединять медь с алюминием).

Не все способы обеспечивают выполнение указанных требований. Лучшими считаются:

• пайка;
• скрутка;
• сварка;
• обжим;
• использование клеммных соединителей.

Снятие изоляционного слоя с проводников

Медная часть в многожильном кабеле состоит из множества переплетенных проводов. Иногда они покрываются полимерным слоем, совмещаются с капроновыми нитями. Это осложняет удаление изоляции. В зависимости от способа соединения оплетку снимают на 0,2-5 см. Изоляцию аккуратно надрезают и снимают, стараясь не повредить сердцевину. При работе с коаксиальными изделиями аккуратно удаляют экранирующий слой, открывая ствол.

При работе с тонкими эмалированными проводами используют паяльник. Остатки покрытия аккуратно снимают абразивным материалом.

Предназначение

Любой метод соединения требует зачистки провода — оголения металлической сердцевины. Изоляция делается из фторопласта, полистирола, резины. Внутренний слой может состоять из лака, шелка или полиэтилена. Удаление оплетки способствует появлению контакта, необходимого для проведения электричества.

Необходимые инструменты для зачистки

Для снятия изоляции используют:

• петлевой выжигатель или паяльник;
• бокорезы;
• строительный нож;
• стриппер.

Можно ли соединять проводники скруткой

Правила устройства электроустановок (ПУЭ) запрещают использовать этот метод отдельно. Скрутку сочетают с другими методами. Ее не применяют для совмещения жил из разных материалов.

Способы

Для скручивания проводов предназначены следующие методы:

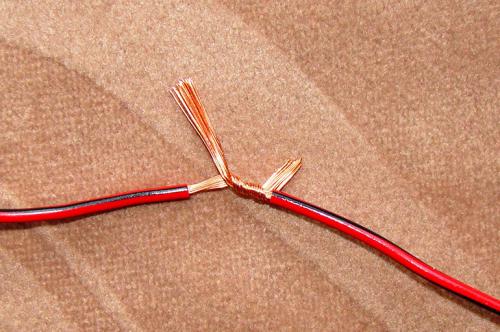

1. Стандартный способ. Перед началом работы обесточивают сеть, снимают изоляцию на 5 см. Раскручивают проводники на 2 см, соединяют их до стыковки цельных частей. Далее скручивают пальцами, зажимают пассатижами. Изолируют оголенный участок.
2. Скрепление кабелей разного сечения. Запрещается использовать изделия с сильно различающимися параметрами. Это делает контакт ненадежным. Жилы скручиваемых проводов должны быть намотаны одна на другую.
3. Использование колпачков. Такие элементы хорошо изолируют место совмещения проводников. Они изготавливаются из огнеупорного материала. Для выполнения скрутки зачищают концы проводов и соединяют их. На стык надевают колпачок, который поворачивают до тех пор, пока оголенный участок не будет закрыт.
4. Применение контактных зажимов. Элемент включает основу, шайбу, винт и токопроводящую сердцевину. Соединение начинают с зачистки проводов. Свободные от изоляции концы вводят в отверстие зажима. Такой способ используют при работе с одно- или многожильными кабелями.

Заваривание

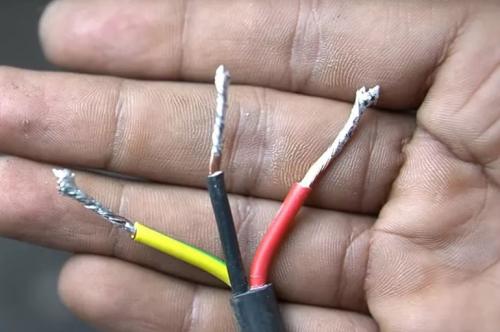

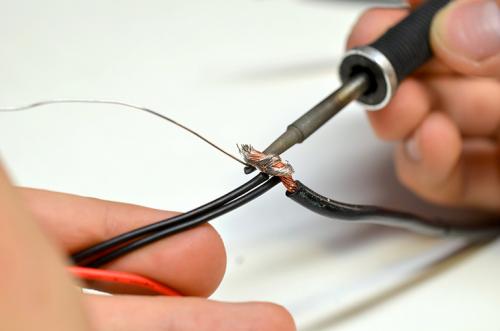

После скрутки жилы запаивают. Их предварительно лудят, обрабатывают разогретым, погруженным в канифоль жалом паяльника. После этого место соединения покрывают оловом и прогревают до тех пор, пока расплав не начнет проникать в толщу кабеля. Способ отнимает много времени, однако он помогает получить самое надежное сопряжение.

Методы соединения проводов или кабелей между собой

Для исключения аварийных ситуаций элементы нужно скреплять прочно. Такого результата поможет достичь не только пайка. Использование специальных приспособлений позволяет быстро совместить провода.
