Принудительный вентилятор с обратным клапаном: основные особенности и преимущества

Принудительный вентилятор с обратным клапаном: основные особенности и преимущества

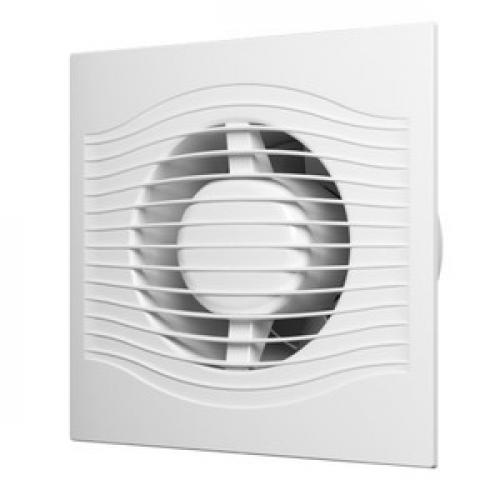

Вентиляторы с обратным клапаном очень часто устанавливаются в ванных и туалетных комнатах вместо естественной вентиляционной системы. Это устройство позволяет справиться с образованием конденсата и пара во время принятия водных процедур. Особенно остро эта проблема стоит для тех, у кого естественная вентиляция не работает должным образом, а также тем, кто пользуется душем и ванной не один раз в день. Недостаток вытяжки будет провоцировать сырость, а впоследствии рост плесени и грибка, что может нанести серьезный урон здоровью жильцов.

У вытяжных вентиляторов с обратным клапаном есть свои преимущества, среди них:

• возможность монтажа в ванных любых размеров;
• хорошая сочетаемость с установленными от застройщика классическими воздуховодами;
• возможность установки не только на стену, но и на потолок;

• прочность, благодаря специальному АБС пластику;
• не пропускает неприятные запахи от соседей;
• низкий уровень шума, есть совершенно бесшумные модели;
• высокая влагоустойчивость и пожаробезопасность;
• хорошая комплектация (например, датчик влажности, движения, защита от короткого замыкания и другое);
• напряжение двигателя 12 вольт.

Но есть у этих вентиляторов и недостатки:

1. Высокая стоимость оборудования. Не каждый может позволить себе установить вентилятор с обратным клапаном, да еще и от известного производителя без существенных затрат. Однако срок службы этих устройств довольно большой и его стоимость окупится за счет отсутствия проблем в ванной, связанных с влажностью.
2. Не все модели могут обеспечить достаточное давление, поэтому при покупке вентилятора следует обратить особое внимание на этот пункт.

Связанные вопросы и ответы:

Что такое принудительный вентилятор с обратным клапаном

Вентилятор служит для принудительной вентиляции помещения, обеспечивая дополнительный приток свежего воздуха. Во включенном состоянии он выгоняет воздух из комнаты в вытяжную трубу, создавая разрежение. Природа любит равновесие и свежий воздух втягивается в помещение через любые доступные места, обычно через дверной проем. Даже если дверь закрыта, щели всегда есть, для воздуха это не преграда.

Дело в том, что проветривание санузла постоянно происходит и без вентилятора. Система вентиляции спроектирована таким образом, что из-за перепада давления вытяжной трубе и помещении воздух постоянно обновляется, причем довольно интенсивно. Вы сами можете убедиться в этом поднеся руку к вытяжному отверстию. Можно проверить эффективность вентиляции с помощью листа бумаги или сигаретного дыма. Хорошая работа пассивной вентиляции напрямую зависит от ширины канала. Если воздуховод забит мусором или перекрыт решеткой с мелкой сеткой, которая со временем зарастает пылью, то эффективность вентиляции уменьшается. Так вот, вентилятор в выключенном состоянии тоже является таким препятствием, уменьшая действие пассивной вентиляции. Часто можно наблюдать такую картину - вентилятор выключен, а его лопасти вращаются под действием пассивной вентиляции. Со временем от такой постоянной работы подшипники изнашиваются, и прибор выходит из строя. Некоторые модели вентиляторов вдобавок оборудованы обратным клапаном.

Какие преимущества использования принудительного вентилятора с обратным клапаном

Различают вытяжные, канальные и приточные вентиляторы, в конструкции которых предусмотрен обратный клапан. Их применяют для постепенной замены воздуха. Преимущество вытяжного вентилятора с клапаном по сравнению с кондиционером заключается в том, что первый создаёт поток свежего воздуха, а не работает с уже имеющимся.

Такие вытяжки часто используют не только жители многоквартирных домов, но и частных. Их применяют для:

• кухни;
• прачечных;
• ванных комнат и туалетов;
• санитарных отсеков;
• офисных комнат для курения и т. д.

Вытяжка имеет довольно простую конструкцию. Обратные клапаны подразделяют на три типа:

1. Пружинный. Его ещё называют самозакрывающимся.
2. Управляемый (вручную или с помощью электричества).
3. Пассивный. Закрытие или открытие крышки происходит под действием потока воздуха.

Пружинный ставится обычно на кухне или в ванной. Во время работы двигателя крышка постоянно открыта. Когда вентилятор отключается, крышка обратного клапана под действием пружины закрывается. Полную герметизацию он не обеспечивает , но от посторонних запахов защищает хорошо.

Вытяжки с управляемыми электрическими клапанами предусматриваются, когда необходимо создать автоматизированную систему вентиляции. Их используют в промышленных помещениях: складах, в некоторых цехах, на заводах, а также в торговых залах и больших офисах. Такая вентиляция не даёт образоваться грибку, плесени и конденсату.

Пассивная вентиляция наименее распространена. Иногда может применяться для обычной кухонной вытяжки.

Обратные клапаны могут быть сделаны с подогревом и без такового. Благодаря такой функции можно предотвратить образование льда в зимнее время. Это необходимо, если устройство выходит на улицу. Вытяжка без подогрева используется только внутри помещений.

Как работает обратный клапан в принудительном вентиляторе

Вентиляторы с обратным клапаном делятся по типу функционирования на несколько видов.

1. Управляемый. Клапан в этом виде вентилятора приводится в движение вручную либо при помощи электропривода.
2. Самозакрывающийся. Это основной тип вентиляторов, самый распространенный из тех, которые используются в бытовых целях. Клапан приводится в движение специальной пружиной, которая срабатывает после стопора лопастей.
3. Пассивный. Этот вид устройств меняет положение клапана в зависимости от прямого или обратного хода. Принцип действия основан на земной гравитации. Часто применяют для кухонь и ванных комнат.
4. Лепестковый (инерционная решетка). Применяются исключительно на производствах. Имеют вид ворот, которые устанавливаются в стальной воздуховод.

Дополнительные механизмы естественным образом увеличивают общую шумность прибора.

Электрический привод на клапане – хороший вариант для автоматизации процесса вентилирования крупного здания, помещения или склада. Это позволяет в автономном режиме регулировать показатели влажности внутри.

Сечение вентилятора с обратным клапаном может быть как круглым, так и прямоугольным. Самым популярным является клапан форме крыльев бабочки. Из-за этих лепестков воздух может двигаться только в одну сторону. Если поток начинает движение в другую сторону, то клапан тут же перекрывается.

А также существуют бесшумные вентиляторы. Они идеальны для загородных домов и квартир, так как не создают дискомфорта при своей работе. Профессионалы рекомендуют устанавливать такие модели в многоквартирные дома, где вентиляция одна на несколько квартир.

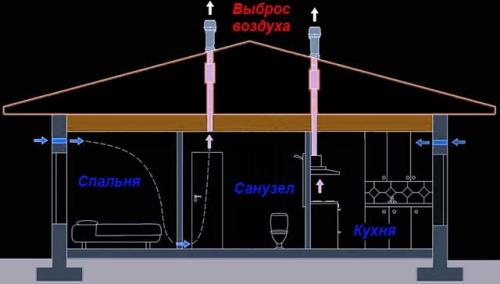

В каких случаях рекомендуется использовать принудительный вентилятор с обратным клапаном

Основная функция клапана – пропускать воздух только в одном направлении, при возникновении обратного потока немедленно закрываться. Реализуется довольно просто: проходное сечение перекрывается заслонкой, вращающейся на поперечной оси внутри канала. Второй вариант: проход закрывается лепестками из тонкого полимера.

Справка. Все обратные клапаны, применяемые в системах отопления, водопровода и вентиляции, объединяет общее свойство – высокое аэродинамическое (гидравлическое) сопротивление потоку газов (воды). Отсюда вывод: нельзя ставить воздухораспределительные элементы где попало, рискуя нарушить схему вентилирования комнат.

При естественной вентиляции воздушные массы медленно перетекают от приточных устройств к вытяжным, проходя через все комнатыПрежде чем очертить сферу применения клапанов, напомним важный момент: большинство систем бытовой вентиляции работает естественным путем. Тяга вертикальной трубы или шахты создает разрежение и отсасывает воздух, свежий приток компенсирует потери. В каких случаях применяется обратный клапан:

1. При подключении кухонной вытяжки к выходу шахты. Чтобы сохранить естественный воздухообмен при отключенном вентиляторе, вентканал подсоединяется к тройнику с возвратным устройством.
2. Если принудительный выброс организован с помощью горизонтального воздуховода, проложенного сквозь стену. После остановки вентилятора клапан не даст проникнуть внутрь помещения холодному воздуху снаружи.
3. В системах приточно-вытяжной вентиляции с принудительным побуждением – для распределения потоков.
4. Когда необходимо устранить ошибки проектировщиков либо монтажников вентсистем с наименьшими затратами.

Решетка с вентклапаном неплохо помогает от задувания ветра на верхних этажах высотных зданий. Другой случай: конец вытяжной трубы поднят недостаточно высоко над крышей загородного дома либо плохо защищен от ветра. Но приток все равно понадобится, иначе слабая тяга не откроет створку клапана.

Как установить принудительный вентилятор с обратным клапаном

Наличие обратного клапана в конструкции вентилятора гарантирует, что отработанная воздушная масса не вернется назад в случае падения атмосферного давления в помещении. Все модели производятся в канальном исполнении. В квартирах их монтируют на вытяжное отверстие, связанное с общедомовой шахтой. Функциональные отверстия в частных домах выводят отработанный воздух либо в канальную систему, откуда сбрасывают на улицу, либо прямо через несущую стену наружу.

Чтобы найти подходящий вентилятор с обратным клапаном нужно учесть следующие параметры:

• Мощность . Вытяжной прибор по производительности подбирают расчетным путем, так как ему предстоит обрабатывать помещение с конкретной площадью. Смена воздуха должна производиться на кухне за час 9-14 раз, а в ванной – 5-9 раз за тот же период. Если в санузле установлен душевой бокс, то скорость воздухообмена в час необходимо увеличить до 17-20 раз.
• Тип вентилятора . За отведение воздушного потока в бытовых устройствах отвечают осевые или центробежные механизмы. Осевые приборы мощнее, а центробежные тише.
• Режимы . Желательно, чтобы скорость воздухообмена, совершаемого вентилятором с обратным клапаном, можно было регулировать.
• Управление . Переключение скоростей, запуск и остановка вентилирования осуществляются обычными механическими кнопками или шнурком. В дорогостоящих приборах вытяжной процесс активизирует электронная система. Механика устойчивей к воздействию влаги и надежней, но электроника гораздо комфортнее в использовании.
• Дополнения . Вентиляторы премиум категории нередко дополняют таймерами для автоматического запуска работы, ионизаторами, пультами ДУ, датчиками движения, сенсорами загрязнения. Дополнительные опции повышают степень эксплуатационного комфорта, но при этом увеличивают ценники.

Как выбрать подходящий принудительный вентилятор с обратным клапаном для конкретного помещения

Обратный клапан вводят в вентиляционные схемы любого типа: естественного и принудительного, приточного, вытяжного, приточно-вытяжного действия. Важно правильно выбрать модель, подходящую по всем основным параметрам к конкретному случаю.

Важно! Неграмотный выбор модификации обратного клапана, как и неправильная его установка, сведет к нулю воздухообмен в здании.

При приобретении данного изделия надлежит учитывать следующие обстоятельства:

1. Оборудование обязано срабатывать даже при слабом перемещении воздушных масс, что присуще естественной вентиляции. Для лучшего воздухообмена надежнее всего установить комплект, состоящий из вентилятора вытяжного действия с решеткой и обратным клапаном мембранного вида.
2. Технические качества клапанного механизма подбираются под параметры оборудования для вентиляции . Мощность вентилятора должна обеспечивать такое давление воздушного потока, которое может спокойно открыть заслонку или лопасти задвижки.
3. Возможность эксплуатации обратного клапана при определенных температурных условиях. Одни модели предназначены для использования только внутри здания, другие – снаружи, третьи являются универсальными.

Большое значение имеет также правильный подбор конфигурации, размеров сечения и способа соединения. Эти параметры у элементов воздуховода и обратного клапана должны совпадать с большой точностью, чтобы разводка каналов получилась абсолютно герметичной. Хорошо, когда все компоненты, составляющие вентиляционную систему, изготовлены из материала одного качества.

Какие существуют типы обратных клапанов для принудительных вентиляторов

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка»

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан. При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

Можно ли изготовить обратный клапан для принудительного вентилятора самостоятельно

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Как обеспечить правильную эксплуатацию принудительного вентилятора с обратным клапаном

Увы, но зачастую обратная тяга в вентиляции квартиры - следствие халатности при строительстве дома. Если проектировщики и монтажники допустили ошибки, жильцам потом придется расхлебывать последствия. Вот самые распространенные "грехи" при создании вентсистемы многоэтажки:

• Неправильный расчет сечения вентканалов и шахт. Слишком узкие каналы не справляются с нужным объемом воздуха, в них чаще образуются засоры. А слишком широкие шахты плохо прогреваются и "не тянут".
• Нарушение геометрии воздуховодов. Обилие горизонтальных участков, поворотов, сужений создает аэродинамическое сопротивление и "душит" естественную тягу. Правильный вентканал - прямой и вертикальный.
• Ошибки при устройстве вытяжек и оголовков. Неправильно подобранные или установленные обратные клапаны, зонты, дефлекторы на выходе вентшахт нарушают воздухообмен. Они должны не только отсекать ветер и осадки, но и усиливать тягу.
• Отсутствие притока воздуха в квартиры. Если нет приточных клапанов или открываемых форточек, вентиляция будет "задыхаться" без компенсации удаляемого воздуха. Возникнут застойные зоны и подсосы из других квартир.

Проблемы с вентиляцией могут возникнуть и при неграмотной перепланировке, ремонте квартир. Например, когда жильцы наглухо заделывают вентрешетки, уменьшают сечение вентканалов, подключают к ним воздуховоды от кухонных вытяжек. Все это нарушает расчетную схему циркуляции воздуха и может спровоцировать обратную тягу.
