Термостатический клапан для радиатора: что это такое и как он работает

Термостатический клапан для радиатора: что это такое и как он работает

Для правильного выбора и установки термостатической головки важно проверить следующие параметры:

• Размер резьбы термостатического клапана или термостатической вкладки - правильный ее подбор необходим для обеспечения совпадения резьбы гайки головки и клапана/вкладки, а, следовательно, соответствующего подключения. Самая универсальная соединительная резьба – М30*1,5. Радиаторная арматура с другими соединениями требуют использования соответствующих соединений в термоголовках;
• Наличие специфического соединения (клипсовое соединение clip-clap);
• Величина хода штока клапана – это параметр, оказывающий непосредственное влияние на эффект закрытия/открытия потока теплоносителя через радиатор.

Термостатическая головка Schlosser в вариантах, адаптированных к клапанам разных производителей, фото: Schlosser Heiztechnik Gruppe

• Расположение радиатора и расположение термоголовки играет большую роль с точки зрения обеспечения основного функционала изделия из возможностей монтажа (здесь важны ограничения, связанные с размерами изделия и предоставления пользователям свободного доступа к регулированию температуры). Что касается функциональности, обратите внимание, что показания термоголовки относятся к месту, в которой она расположена. Для правильной работы датчика термоголовку рекомендуется установить в горизонтальной плоскости, не ограничивая сверху, снизу или сбоку (подоконник, шторы, мебель и прочее) и располагаться в месте, где происходит свободный теплообмен воздуха в помещении;
• Примечание: при несоблюдении вышеуказанных условий можно использовать термостатические головки с выносным датчиком, в которых элемент измерения температуры расположен снаружи, а соединение с датчиком в головке осуществляется специальным капилляром.
• Необходимость блокировки от несанкционированного демонтажа или регулировки настроек в определенном диапазоне. В случае установки в зданиях общественного пользования необходимо использовать термостатические головки со специальной защитой от несанкционированного демонтажа (антивандальная защита). Защита от несанкционированного демонтажа осуществляется с помощью винтов с внутренним шестигранником. Зачастую температурное ограничение в общественном помещении находится в пределах 16°C. Большинство производителей термостатических головок предлагают модели с предустановленным на заводе фиксированным диапазоном настроек, отвечающим требованиям заказчика. Ограничение специальных температурных настроек осуществляется с помощью стопорных штифтов.

Связанные вопросы и ответы:

Как работает термостатический клапан для радиатора

— это устройство, которое автоматически поддерживает заданную температуру воды, смешивая горячую и холодную воду. Его основное назначение — обеспечение безопасности и комфорта при использовании водопроводных систем, особенно в ситуациях, когда важно избежать перепадов температуры или перегрева воды, что может быть опасным для здоровья. Такой клапан используется в системах горячего водоснабжения, системах отопления, а также в .

Принцип работы термостатического смесительного клапана заключается в том, что он контролирует поток горячей и холодной воды и регулирует их соотношение, чтобы поддерживать постоянную температуру на выходе. В случае, если температура горячей воды поднимается выше установленного значения, клапан автоматически ограничивает её подачу, добавляя холодную воду. При падении температуры клапан действует наоборот, увеличивая подачу горячей воды. Всё это происходит без вмешательства пользователя, что делает процесс использования воды максимально комфортным и безопасным. Применение термостатического смесительного клапана очень разнообразно. Одним из основных мест его использования является душ или ванна. Клапан предотвращает внезапные изменения температуры воды, что особенно важно для семей с детьми или пожилыми людьми. В системах подогрева воды (например, в бойлерах) термостатический клапан защищает от ожогов, регулируя подачу слишком горячей воды. Также клапаны устанавливаются в системах отопления и тёплых полов, где нужно поддерживать равномерную температуру воды в контуре, чтобы избежать перегрева и выхода из строя системы. Кроме того, такие клапаны применяются в системах общественного водоснабжения, где важно гарантировать безопасность для большого количества пользователей.

Многие задаются вопросом: можно ли обойтись без термостатического смесительного клапана? Теоретически, да. В системах, где температура воды стабильно контролируется, и нет резких перепадов давления, можно использовать обычные смесители. Однако в реальных условиях, особенно в домах с нестабильным водоснабжением, установка термостатического клапана значительно повышает комфорт и безопасность. Важно понимать, что отсутствие такого клапана увеличивает риск ожогов, особенно если горячая вода нагревается до высоких температур. Также без клапана могут возникать температурные скачки, что неприятно и неудобно в повседневной жизни.

Риски при отсутствии термостатического клапана связаны прежде всего с безопасностью. Если горячая вода в системе нагревается выше 60 °C, это может привести к серьёзным ожогам. Особенно это актуально в домах с детьми или пожилыми людьми, которые могут случайно выставить слишком высокую температуру воды. Без клапана температура воды может изменяться в зависимости от работы других сантехнических приборов — включение стиральной машины, посудомоечной машины или крана в другой комнате может вызвать скачок температуры в душе, что может стать неприятным сюрпризом.

Выбор термостатического смесительного клапана зависит от нескольких факторов: от типа системы, в которой он будет установлен, материала, из которого сделан клапан, а также надёжности производителя. Важно выбирать клапаны из качественных материалов, устойчивых к коррозии и воздействию высоких температур. Лучшим выбором станут устройства из нержавеющей стали или латуни — они долговечны и надёжны, а также не подвержены коррозии. Клапаны с пластиковыми элементами могут оказаться менее надёжными, особенно в условиях длительной эксплуатации при высоких температурах.

Таким образом, термостатический смесительный клапан — это не просто элемент комфорта, но и важное устройство для обеспечения безопасности. Он поможет избежать неприятных ситуаций с перепадами температуры воды и защитит от ожогов. Качественный клапан прослужит долгие годы, а его установка — это разумное вложение в комфорт и безопасность вашего дома. Установка и настройка клапана должны выполняться квалифицированными специалистами, чтобы обеспечить правильную работу устройства и его долговечность.

Для чего предназначен термостатический клапан для радиатора

По принципу действия термостатические приборы разделяют на:

• Смесительные . Арматура осуществляет смешивание двух потоков жидкости с разной температурой для поддержания оптимальных температурных показателей теплоносителя на выходе.
• Отводные . Устройства распределяют теплоноситель между потоками и изменяют движение жидкости по разным направлениям в соответствии с необходимой температурой воды на выходе.

В зависимости от способа управления:

• Нерегулируемые . Клапаны поставляются с заводской настройкой на определенную температуру смешивания.
• С ручным управлением . Приборы оснащены ручкой регулировки с температурной шкалой для изменения и настройки необходимой температуры теплоносителя на выходе вручную.

В зависимости от количества патрубков подключения терморегулирующие устройства делятся на:

• Двухходовые. Движение жидкости осуществляется в одном направлении, а температура теплоносителя контролируется при помощи внутреннего штока, который регулирует расход жидкости и ее объем в отопительные приборы.
• Трехходовые . Клапаны имеют три канала. В смесительный — два входа горячей и холодной воды, за счет чего происходит смешение двух потоков жидкости, и выход теплоносителя необходимой температуры. В отводных – один вход и два выходных патрубка, между которыми происходит распределение потока.
• Четырехходовые . Как и 3-хходовые аналоги, они используются для смешивания потоков теплоносителя в отопительной системе.

Назначение термо смесительной арматуры

Применяются такие устройства в системах отопления для:

• подачи теплоносителя с постоянной температурой в контуры радиаторного отопления и в системе водяного теплого пола ;

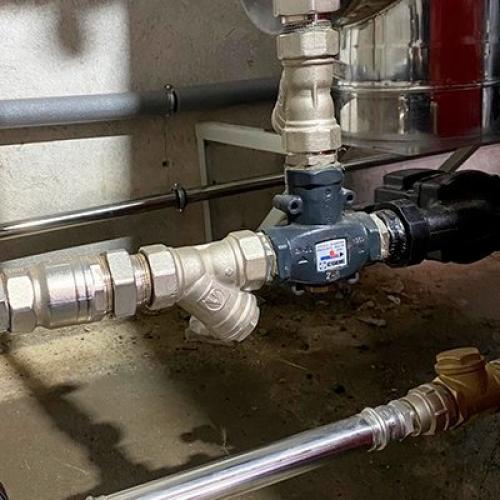

• регулирование температуры воды в обратной магистрали для защиты теплообменных узлов твердотопливного котла от образования конденсата и оптимизации работы отопителя;
• снижения нагрузки на отопительное оборудование за счет экономии тепловой энергии и грамотного расхода топлива.

Использование термостатических клапанов положительно сказывается не только на отопительном оборудовании , но и на всей системе в целом:

• Обеспечивается защита системы от колебаний температур.
• Обеспечивается комфортная температура отопления в помещениях.
• Увеличивается продолжительность эксплуатации оборудования.
• Снижаются затраты на отопление.

Какие преимущества использования термостатического клапана для радиатора

Радиатор подключается к системе отопления посредством двух труб, являющихся частью системы отопления. Первая труба (подающая) снабжает радиатор горячим теплоносителем от источника тепла, а вторая труба (обратка) отвечает за слив остывшего теплоносителя. Подключение к системе отопления происходит путем соединения выходов труб и ответвлений (подача и обратка). Правильное соединение обеспечивают клапаны подключения, тип которых должен соответствовать специфике установки и самого радиатора.

В случае если радиатор с боковым подключением (выход патрубков располагается сбоку от прибора), тогда подключение осуществляется путем установки термостатических клапанов правильно подобранной формы (прямой, угловой, осевой и аксиальной) с термоголовкой на подачу и запорным клапаном (прямым, угловым) на обратку.

В случае если радиатор с нижнем подключением функцию термостатического клапана выполняет термостатические вкладки, встроенные в радиатор. Возможность регулирования достигается за счет использования термостатической головки на подаче. Радиаторы имеют внутренний канал, по которому теплоноситель подается вверх по прибору. Стандартным соединением с этими радиаторам являются узлы нижнего подключения (прямой, угловой), что позволяет подключить или отключить радиатор для последующей эксплуатации.

Отказ от использования регулирующей арматуры при подключении радиаторов считается нарушением СНиП 41-01-2003.

Отдельной группой приборов являются полотенцесушители и дизайн-радиаторы для ванных комнат и прочее, которые могут иметь нижнее или боковое подключение. Здесь используются дизайнерские варианты термостатической арматуры для бокового или нижнего подключения, например, комплекты Exclusive,Lux (осевые или угловые), узлы нижнего подключения такие как Duo-plex, Duo-plex Square. В случае установки комплектов Duo-plex термостатическая головка может быть установлена на подаче или обратке.

Когда единственным источником тепла в помещении является радиатор отопления, термостатическая головка устанавливается в основном на подающей магистрали. А при напольной системе отопления (теплый пол) используется ограничитель температуры RTL на обратном контуре теплого пола, который предназначен для ограничения температуры теплоносителя.

Как правильно установить термостатический клапан на радиатор

Термостатические клапаны для радиаторов отопления играют важную роль в энергоэффективности системы отопления. Они позволяют регулировать теплопотери и поддерживать комфортную температуру в помещении, а также снижают потребление энергии.

При выборе термостатического клапана для радиатора отопления стоит обратить внимание на его энергоэффективность. Очень важно выбрать такой клапан, который будет эффективно контролировать теплопотери и экономить энергию.

Вот несколько факторов, которые следует учесть при оценке энергоэффективности термостатического клапана для радиатора:

• Точность регулирования температуры: Чем точнее клапан регулирует температуру, тем более эффективно он контролирует теплопотери и экономит энергию.
• Реакция на изменение температуры: Быстрая реакция на изменение температуры поможет поддерживать комфортный уровень тепла в помещении и предотвращать перегрев или переохлаждение.
• Различные режимы работы: Некоторые клапаны имеют различные режимы работы, которые позволяют установить оптимальную температуру и экономить энергию в разное время суток или в зависимости от наличия людей в помещении.
• Совместимость с системой отопления: Важно выбрать термостатический клапан, который совместим с вашей системой отопления, чтобы он мог эффективно работать и обеспечивать оптимальные результаты.

Клапаны, которые соответствуют этим критериям, можно отнести к более энергоэффективным. Рейтинг по энергоэффективности может также включать другие факторы, такие как потребляемая мощность, экологические характеристики и дополнительные функции, которые позволяют экономить энергию.

При выборе термостатического клапана для радиатора отопления рекомендуется проконсультироваться с профессионалами, чтобы выбрать оптимальное решение для вашей системы отопления и повысить ее энергоэффективность.

Как выбрать подходящий термостатический клапан для моего радиатора

Принцип функционирования трёхходового термостатического клапана для полового отопления — к горячей воде, идущей от котла, подмешивается охлаждённая из обратки.

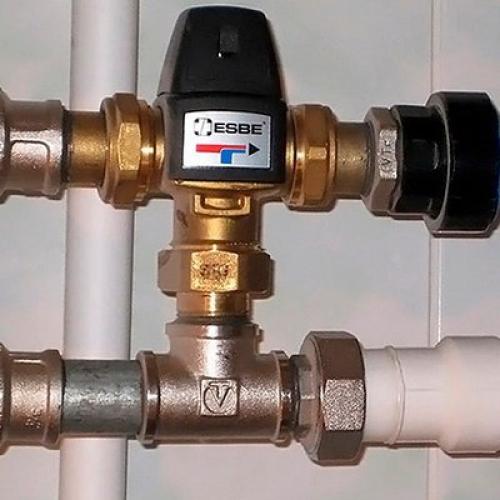

Esbe трёхходовой для тёплого пола, зачем он нужен.

Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.

Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.

Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.

Принцип работы трёхходового термостатического вентиля:

• нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
• если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
• после достижения заданной температуры, происходит полное открытие фронтального отверстия.

Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.

Можно ли устанавливать термостатический клапан на старые радиаторы

Трехходовой термостатический клапан — это устройство, которое устанавливают на трубопроводы для регулирования температуры воды на выходе путем смешивания потоков с разной температурой (горячей и холодной). По принципу работы этот клапан схож со смесителем.

Изделие состоит из корпуса с тремя резьбовыми отводами, расположенными по бокам и внизу. В верхней части присутствует поворотный колпачок для настройки, который можно заменить на регулирующие устройства.

Сердцем данной системы является термоэлемент, а задача его - ограничивать температуру той воды, которая идет в систему горячего водоснабжения.

Важная функция термостатического клапана – безопасность!

Термостатические смесительные клапаны играют ключевую роль в обеспечении безопасной температуры воды в различных местах, где жизненно важно поддерживать определенные стандарты безопасности и комфорта. Они особенно необходимы в медицинских учреждениях, таких как больницы, поликлиники, где здоровье пациентов и персонала является приоритетом. Детские сады и ясли также требуют обязательного использования термостатических клапанов, чтобы предотвратить возможные ожоги у детей. Кроме того, общественные места, где люди разного возраста и состояния здоровья могут быть подвержены риску, также нуждаются в установке таких клапанов для обеспечения безопасной температуры воды. Такие устройства не только гарантируют постоянную температуру воды, но и защищают от возможных травм и несчастных случаев, что делает их неотъемлемой частью безопасности в общественных и медицинских и детских учреждениях.

Для обеспечения горячего водоснабжения в перечисленных организациях могут быть установлены бойлеры косвенного нагрева, которые будут работать в нормальном режиме 60-65 градусов, и даже выше, чтобы погибли вредоносные бактерии. Но перед выходом к потребителю вода проходит трехходовой клапан с термостатическим элементом и подается уже комфортной заданной температуры.

Использование термостатических клапанов обязательно предусматривается в нормативной документации и учитывается в тендерах на строительство таких объектов, как медицинские учреждения, детские сады и общественные места. Ведь очень важно, чтобы проекты новых сооружений соответствовали всем необходимым стандартам безопасности. Это позволяет не только соблюдать законодательство, но и защищать жизни и здоровье людей, посещающих данные учреждения. Соблюдение норм и стандартов в таких вопросах — это залог качественного и беспроблемного функционирования инфраструктуры общественных учреждений.

Так же возможно применение данного устройства в системе водоснабжения в многоквартирных домах. Всем известная ситуация – в вечерние пиковые часы, когда все начинают пользоваться водой, давление в стояке сильно падает, и сложно отрегулировать нормальную температуру воды в душевой лейке. Именно эту проблему может решить термостатический клапан. Он может, во-первых, обеспечить постоянную температуру воды, а, во-вторых, уберечь от ожога, если, например холодная вода по какой-то причине просто пропадет.

Помните, что опасность ожога горячей водой – это абсолютная реальность. Особенно в системах, где для нагрева воды используются бойлеры косвенного нагрева!

Так же термостатический смеситель защищает трубы. Например, если выбраны полипропиленовые трубы для горячего водоснабжения, то надо понимать, что чаще всего это трубы, армированные стекловолокном, которые не выдерживают высоких температур. При очень горячей воде трубы могут быть деформированы.

Многообразие выбора.

Смесительные термостатические клапаны различаются материалами, размерами подключения, а также диапазоном рабочих температур в зависимости от задачи по проекту.

Один из самых популярных универсальных моделей - КЛАПАН СМЕСИТЕЛЬНЫЙ THERMOMIX РЕГУЛИРУЕМЫЙ от бренда VALTEC .

Этот трехходовой термостатический смесительный клапан имеет возможность настройки температуры воды в диапазоне от 30 до 50 C. Представляет собой изделие из качественной никелированной латуни. Оснащен встроенным термочувствительным элементом жидкостного типа, наполненным толуолом для точного регулирование температуры. Патрубки клапана соединены накидными гайками с полусгонами, а входы смесителя оборудованы обратными клапанами из нейлона для дополнительной защиты. Максимальная температура на входе горячей воды составляет 90 C, а допустимое рабочее давление входных потоков достигает 10 бар. Отличается оперативным реагирование на изменение температуры и давления входящих потоков.

За качественным подбором обращайтесь к нам в Профпоток. Всегда в наличии широкий выбор регулирующей арматуры для монтажа систем водоснабжения и отопления для проектов любой сложности. Наша команда экспертов готова помочь с просчетом смет для клиентов, подбором оборудования на объекты, поставками в торговые точки.

Как настроить термостатический клапан для оптимальной работы

Н. В. Шилкин , доцент МАрхИ

В данной статье рассмотриваются экономические аспекты энергосбережения за счет использования регулируемой системы отопления с терморегуляторами прямого действия на каждом отопительном приборе и регулируемой системы отопления с терморегуляторами, управляемыми посредством комнатного термостата* (комнатного контроллера).

Оснащение отопительных приборов индивидуальными автоматическими регуляторами теплового потока (термостатами) позволяет уменьшить расход тепловой энергии на отопление на 10–20 % за счет снижения непроизводительных затрат теплоты (перетоп) и за счет учета фактических теплопоступлений с солнечной радиацией, фактических внутренних тепловыделений. Эта величина заметно превышает уровень экономии тепловой энергии в случае ручного регулирования посредством кранов или вентилей (обычно 4–9 % при нормально работающем ручном регуляторе) .

При использовании регулируемой системы отопления помимо повышения тепловой эффективности зданий, наряду с экономией энергии обеспечивается повышение уровня комфорта. Это обстоятельство обязательно должно быть учтено при оценке экономической эффективности энергосберегающих мероприятий.

Вертикальные системы отоп-ления с термостатами могут быть дополнены пофасадным авторегулированием для повышения стабильности работы термостатов и расширения пределов регулирования, поскольку при освещении одного из фасадов солнцем будут отключаться не только отопительные приборы, но и стояк .

В системы отопления с вертикальными стояками открытие и закрытие выше расположенных по ходу воды термостатов влияет на работу следующих. Этот эффект особенно сильно проявляется в вертикальных однотрубных системах отопления. Оптимальным решением на настоящем этапе признаны поквартирные системы отопления с двухтрубными вертикальными секционными стояками, проходящими, как правило, по лестничной клетке и подключенными к ним горизонтальными поквартирными разводками . Эти разводки выполняются обычно из гибких труб из сшитого полиэтилена (PEX), полипропилена или металлоплас-тиковых труб, по лучевой, периметральной или комбинированной схеме. Отопительные приборы оборудуются термостатами, а для измерения потребленного тепла в местах подключения к стоякам устанавливается квартирный теплосчетчик, или для уменьшения затрат (например, в муниципальных домах) – водомер, по показаниям которого распределяется расход тепла, измеряемый общедомовым теплосчетчиком на системе отопления.

По сравнению с системами отопления с вертикальными стояками, горизонтальные двухтрубные поквартирные системы отопления с разводкой в полу имеют ряд преимуществ, главным образом с точки зрения службы эксплуатации и с точки зрения владельцев квартир. Так, поквартирная система позволяет службе эксплуатации отключить только одну квартиру, например, в случае аварии или при необходимости ремонта или замены отопительных приборов. Систему отопления отдельно взятой квартиры можно легко отрегулировать независимо от других квартир. Кроме того, данная схема не критична к проблеме несанкционированного переустройства систем отоп-ления внутри квартир (замене приборов и термостатов).

Независимость разводки от других квартир предполагает возможность индивидуального проектирования отопления каждой квартиры в зависимости от пожелания владельца данной квартиры. Поквартирная система отопления при необходимости может быть легко оборудована поквартирными теплосчетчиками, что позволяет перейти на оплату фактически потребленной тепловой энергии по показаниям данных теплосчетчиков. Сама по себе установка теплосчетчиков не относится к энергосберегающим мероприятиям, однако оплата фактически потребленной тепловой энергии является мощным стимулом, заставляющим жителей проводить в квартире такие мероприятия и устанавливать наиболее экономичные параметры микроклимата. Например, при длительном отсутствии можно понизить температуру воздуха в помещениях до некоторого минимального значения посредством термостатов на отопительных приборах. При существующем в настоящее время положении, когда стоимость тепловой энергии входит в состав квартирной платы, владелец квартиры не заинтересован в экономии энергии; если в квартире очень жарко, будет открыта форточка, но никогда не будет закрыт термостат. То есть в жилых зданиях использование термостатов эффективно только при учете тепла и расчетам за фактически потребленную тепловую энергию.
