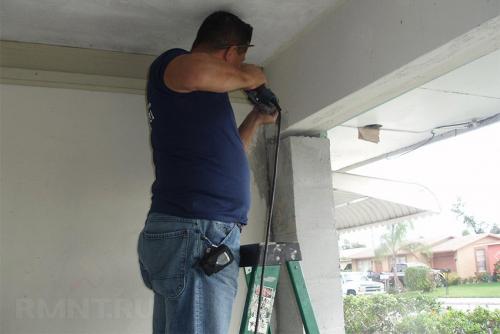

Установка гаражных секционных ворот своими руками. Сборка и установка рамы

Установка гаражных секционных ворот своими руками. Сборка и установка рамы

Размеры проёма замеряются в трёх точках по высоте и по ширине по краям и в середине. В качестве результирующих габаритов по ширине берётся максимально полученное значение, а по высоте — минимальное.

На полу гаража раскладываем параллельно два направляющих профиля. Скрепляем их между собой С-профилем с нижней стороны, с верхней — ригельным профилем. Внутренний размер рамки должен быть равным размерам проёма.

Если по инструкции предполагается соединение хомутами или кронштейнами, профили подрезают вплотную под прямым углом, как если бы собиралась рамка из профильной трубы. Достаточно часто соединительные профили имеют перфорацию и рассчитаны на скрепление прижимными ответными планками. В этом случае перекладину и направляющие подрезают с образованием небольшого «язычка» для болтового соединения деталей.

Перед началом сборки рамки не забудьте надеть на кромки направляющих уплотнители и подрезать их в местах соединения.

Проём перед установкой следует подготовить. Поскольку секционные ворота имеют независимый монтаж, их лучше устанавливать после финишной отделки. Желательно, чтобы проём гаража из СИП-панелей или каркасных конструкций был укреплён стальным уголком для надёжного закрепления. В каменных строениях желательно оштукатурить торцы, выдерживая рекомендуемые установочные размеры.

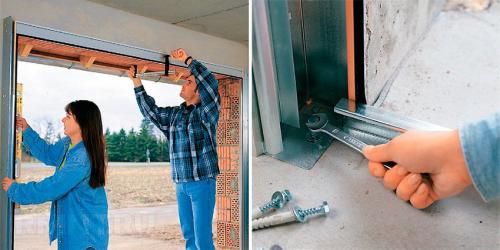

Собранную рамку необходимо выставить, соблюдая уровни. По полу желательно заранее уложить опорную планку, например, С-профиль из комплекта и выставить его в горизонтальной плоскости, перенести соответствующие метки на проём. Нижние торцы рамы выставляются по этим меткам. Далее рама прикладывается и выставляется строго вертикально по отвесу или перпендикулярно плоскости пола. После выравнивания рамка фиксируется крепежом, соответствующим материалу стен.

Монтаж автоматики для секционных ворот своими руками. Монтаж привода секционных ворот

Для начала выясним, что же представляют собой секционные ворота?

Секционные ворота состоят из секций, которые соединены между собой петлями. При открытии полотно ворот уезжает под потолок гаража по направляющим. Вес полотна уравновешен при помощи системы пружин и тросов, поэтому любые секционные ворота можно открывать вручную, не прилагая значительных усилий. Но, согласитесь, куда приятнее, когда Вы, не выходя из машины, особенно в плохую погоду, будь то дождь или же наши трескучие морозы, с помощью радиоуправления открываете ворота и попадаете в теплый гараж прямо из салона автомобиля. Поэтому монтаж привода секционных ворот – актуальная задача, но как это сделать? Для того, чтобы ответить на этот вопрос, выясним, какие типы приводов для секционных ворот бывают.

Типы приводов

Потолочные приводы для секционных ворот подходят для полотна площадью до 17,5 квадратных метров и высотой до 3,4 метров. Для перемещения каретки привода используется цепь или ремень. Принцип действия потолочного привода – затягивание при открытии полотна ворот за верхнюю панель по направляющим. Управляются системы, как правило, дистанционно – с пульта, дополнительно в помещении может быть установлена кнопка. Подключение к питанию происходит элементарно: в приводах есть вилка, вам потребуется лишь установить розетку в нужном месте. Сделать это можно после завершения монтажа привода секционных ворот (чтобы не ошибиться с местом установки и не тратить время на просчеты).

Рассмотрим подробнее компоненты системы:

– электромеханический привод крепится через специальные кронштейны к потолку; – направляющая привода (рейка) с цепной или ременной передачей; – настенное крепление привода; – аварийная разблокировка электропривода – если потянуть веревочку вниз, каретка освобождается, и ворота можно использовать в ручном режиме; – тяга ворот – соединяет подвижную каретку шины и полотно ворот; – пара фотоэлементов (устанавливаемых на стену) – предотвращают возможность закрытия полотна, если в проеме кто-то есть;

– пульт дистанционного управления

Осевой привод устанавливается, как правило, на промышленные объекты с высокой интенсивностью эксплуатации или на конструкции, площадь полотна которых более 17 кв. м. Может быть установлен только на ворота с торсионными пружинами, так как он открывает ворота, вращая торсионный вал.

1 – электродвигатель осевой, 2 – фотоэлемент – предотвращает движение полотна, если в проеме кто-то есть, 3 – кнопка управления, 5 – антенна, 6 – проблесковая лампа, 7 – пульт радиоуправления.

Перед тем, как осуществить монтаж привода секционных ворот, нужно учесть, что привод не может применяться для автоматизации, если ворота установлены ненадежно и небезопасно, привод не может исправить дефекты, вызванные плохой установкой или недостаточным техническим обслуживанием самих ворота.

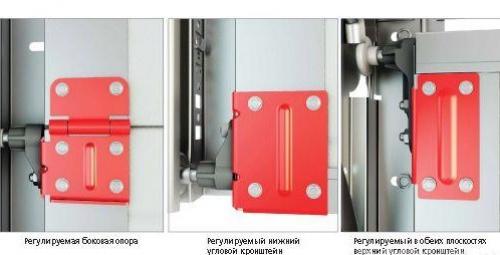

Установка автоматических ворот в гараж. Как установить ворота?

Процесс монтажа ворот ответственный и требует особой внимательности. Мы выбрали основные правила о которых не следует забывать при установке.

• Главное правило монтажа дверей и ворот – соблюдение абсолютной вертикали дверного проема и надежное крепление всех деталей конструкции. В отличие от более простых распашных, секционные ворота не потерпят перекошенности – они просто не будут работать или будут, но некачественно.
• Для монтажа нужно использовать именно те размеры болтов, дюбелей и саморезов, которые подходят для вашей конструкции. Уточнить этот вопрос лучше еще при покупке.
• Для выравнивания конструкции категорически не рекомендуется использовать монтажную пену или изделия из дерева. Наиболее оптимальный вариант – металлические пластинки разного размера.

Помня эти три простые правила, даже своими руками вы сможете произвести качественную установку ворот без лишних сложностей. Если все-таки сомневаетесь в своих силах, обратите внимание на инструкцию. Для каждой системы ворот предусмотрена вложенная инструкция по установке, которая значительно упростит для вас весь процесс.

Наконец, закончив все подготовительные работы и уточнив необходимые детали, мы готовы перейти непосредственно к процессу установки.

1. На подготовленный проем ворот нужно нанести схему ворот. Ее можно заранее составить самостоятельно, но лучше посмотреть в инструкции – шансы ошибиться меньше. Главное что вам необходимо сделать – отметить места креплений. От того насколько точно вы поставили отметки, будет зависеть правильность сборки конструкции, поэтому будьте внимательны.
2. Далее выставляется и фиксируется вертикаль проема.
3. Можно начинать крепление несущих деталей. Обязательно следуйте инструкции.
4. Полотно ворот собирается начиная с нижней ламели. При сборке следует соблюдать осторожность и внимательность. Панели должны плотно прилегать.
5. Последняя (верхняя) часть полотна должна быть надежно соединена с нащельником. Добиться плотного прилегания можно с помощью регулировки кронштейнов.
6. После установки панелей можно монтировать системы управления, ручки, замки и прочие аксессуары.
7. Производится монтирование уравновешивающих пружин. Обратите внимание на то, чтоб подъемные тросы были хорошо натянуты.
8. Установка автоматических гаражных ворот своими руками предполагает подсоединение к электросети, что и производится на этом этапе.

Источник: https://stroyvsepodryad.info/novosti/kak-samostoyatelno-ustanovit-sekcionnye-vorota-sekcionnye-vorota-s-kalitkoy

Установка секционных ворот в газоблок. Кроме этого, данные ворота обладают рядом иных преимуществ:

• Варьируемый диапазон ширины конструкции;
• Безупречный внешний вид;
• Отличное немецкое качество;
• Наличие сертификатов качества за счет соответствия общемировым стандартам;
• Высокопрочная сталь и алюминий в основе, за счет чего ворота становятся взломоустойчивыми и долговечными;
• Высокие показатели звукоизоляции, шумо и теплоизоляции.

Ворота оснащены автоматикой, которая приспособлена под функционирование в суровых климатических условиях России.

На все изделия распространяется ГАРАНТИЯ от одного года!

Секционные ворота можно устанавливать как в гаражах, так и промышленных, производственных цехах с большими размерами проемов. Эстетичный внешний вид ворот не испортит фасад постройки вне зависимости от ее архитектурного решения. Удачно смотрятся ворота в фасаде зданий с куполами, прозрачными крышами.

В компании «HORMANN» действуют спецпредложения, по которым каждый успевший сделать заказ сможет приобрести ворота по низкой цене. Мы официальный диллер Hormann и предлагаем 2-стенные автоматические секционные ворота с комплектацией:

• Ворота модели RenoMatic Light 2016 белого и коричневого цвета;
• Пульт дистанционного управления полотном модели HS 5 BS;
• Привод ProMatic с радиосистемой BiSecur.

Ворота RenoMatic Light 2016 идеальны с любой точки зрения. Способ открытия – вертикальный, то есть, створка задвигается в подпотолочное пространство. Следовательно, ворота не требуют наличия свободного пространства перед входом/выходом в проем. Конструкция полотна универсальна, что означает возможность монтажа в проемы прямоугольного, наклонного и арочного типа. А улучшенные показатели теплоизоляции позволяют устанавливать конструкцию в гаражи, являющиеся частью дома

Утепление ворот это важная составляющая как Вашего комфорта, так и качества хранения автомобиля!

Источник: https://stroyvsepodryad.info/stati/ustanovka-i-montazh-sekcionnyh-vorot-svoimi-rukami-vidy-montazha-sekcionnyh-vorot-chertezhi-i

Установка ворот дорхан с электроприводом. Разновидности ворот

Конструкции отличаются в зависимости от открывания, размеров и типов полотен.

Начальная комплектация включает устройства и детали:

• воротное полотно с резиновыми прокладками, оно бывает простым и утепленным, движется на петлях, роликах;
• верхняя балка для направления движения;
• нижняя балка, элемент может отсутствовать при некоторых видах открытия;
• ручки, задвижки, ригельные запоры;
• щеточные уплотнители;
• автоматика.

Различают секционные виды, складные ворота, откидные и гибкие конструкции. Простые и торсионные пружины выдерживают 25 тыс. циклов открытия, предусмотрены механизмы защиты от разрыва троса.

Секционные

Полотно ворот движется по направляющим рейкам

Полотно движется по направляющим профилям, крепящимся к кромкам проема. Створки составлены из сэндвич-панелей толщиной 40 – 60 мм. Плиты заполнены пенополиуретаном, который с двух сторон обрамлен окрашенными стальными листами.

При открывании сегменты гаражных ворот поочередно перемещаются на потолок, при этом экономится пространство перед проемом, можно подъезжать близко к воротам. Створка движется плавно, тихо благодаря цепным и вальным электроприводам. Управлять можно со стационарного или переносного пульта, мобильного телефона. Полотно открывают полностью или фиксируют на половине пролета.

Откатные

Гидравлика откатных ворот рассчитана на большой вес полотна, поэтому можно перекрывать большие по длине проемы. Створки движутся на роликах, дающих плавный ход без рывков. По технологии установки автоматических ворот Дархан для роликовых прогонов обустраивают фундамент.

Раздвижные конструкции надежные, их механизмы выдерживают 50 тыс. циклов открывания. Фотоэлементы на противоположных сторонах фиксируют присутствие людей и нахождение предметов в пролете ворот. Роликовые тележки располагают внутри направлявшей балки, поэтому не требуется чистка от мусора, снега.

Складные

Устанавливают такие полотна в местах с ограниченным пространством по бокам и сверху, туннельные конструкции представлены отдельными сегментами, встраиваемыми внутрь ограждений. Инструкция по сборке секционных ворот, которые складываются, допускает монтаж в проемах гаража высотой 1,5 – 2,5 м, шириной 1,5 – 2,5 м.  Есть разновидности ворот, распашные створки которых складываются в сторону.

Для последовательного крепления и складывания сегментов используют подшипниковые петли. Для работы нужны рамы или консольные балки, в другом варианте небольшие конструкции могут работать без дополнительных деталей.

Гибкие

Гибкие полупрозрачные ворота Дорхан из ПВХ

Поверхность ПВХ полотен влагостойкая, экологически безопасная для людей, для изготовления применяют полупрозрачные и прозрачные материалы. Используются для сохранения тепла внутри помещения гаража, склада.

Функции гибких полотен:

• изолируют отдельные области пространства;
• защищают от сквозняков;
• уменьшают силу звуковых волн;
• предохраняют от пыли, ветра.

Плоскость створки самовосстанавливается под собственным весом после проезда машины или прохода людей. Выполняют в виде отдельно висящих полос или делают распашной вариант створок в раме, которые после раскрытия возвращаются в исходное положение.

Установка секционных ворот алютех. Монтаж рамы в гараже

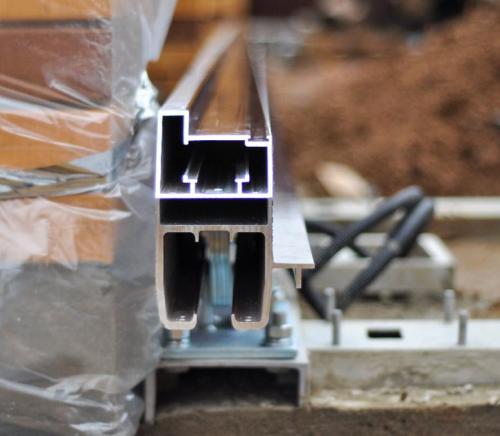

Самым ответственным этапом монтажа является крепление реек к основанию. Стандартные секционные ворота Алютех, инструкция по монтажу которых предусматривает достаточно жесткие требования к геометрии рамы, на самом деле имеет гораздо больший запас по настройкам, однако устанавливая внешние рейки рамы, не стоит на это полагаться, так как впоследствии может потребоваться более частая регулировка.

Монтаж креплений и реек на проеме

Основная нагрузка, приходится: в нижней части реек в местах крепления торсионной пружины, в верхней части в местах крепления поворотной направляющей и системы аварийного торможения. Перед началом монтажа, на уровне примерно одного метра, отмечается расстояние по верхней рейке, и намечаются места крепления.

Схема крепления

Затем по уровню делают отметки по вертикали и, приложив вертикальные рейки, отмечают места под отверстия, после чего просверливаем их и вставляем дюбеля.

Монтаж вертикальных направляющий

Для контроля правильной геометрии и компенсации отклонений, используем специальные шайбы, входящие в комплект. Их следует заворачивать к местам крепления вертикальных реек до конца изначально, регулируя только в плоскости проема. После установки реек, следует убедиться в прочности крепления болтов и отсутствии перекосов после того, как они были закреплены, так как при доворачивании шурупов, это может повлиять на их положение.

Установка горизонтальных конструкций

Горизонтальную планку сначала монтируем относительно горизонтальных направляющих, и после надёжного ее закрепления, монтируем уже поворотные полозья. В местах крепления поворотной направляющей присутствуют специальные пазы и продольные отверстия, которые служат для регулировки. В данных местах винты сначала не докручиваются жестко, делается это только после установки горизонтальных реек.

В отличие от проема, планки под потолком имеют большую возможность по регулировке. Ворота серии стандарт оставляют запас по высоте не менее 180 мм дополнительно к величине в 250-300 мм минимум по верхней части проема. Таким образом, свободный проем дополнительно уменьшается. Это расстояние прибавляется в процессе монтажа реек под потолком к их высоте. Следовательно, подвес будет иметь тот или иной запас, в зависимости от расстояния запаса в проеме.

Как раз такой значительный запас, требует надежного крепления подвеса, который должен быть закреплен на всех имеющихся в комплекте кронштейнах, чтобы избежать их искривления и расшатывания.

После установки горизонтальных реек и соединения их с поворотными, выравниваем конструкцию по высоте и докручиваем винты до упора.
