Все, что нужно знать о вытяжных обратных клапанах для вентиляции

Все, что нужно знать о вытяжных обратных клапанах для вентиляции

Введение

Обратные клапаны являются важным элементом вентиляционных систем, которые обеспечивают эффективное удаление воздуха из помещений и предотвращают его обратный приток. Эти устройстваinstallются в вентиляционных каналах и трубах, чтобы избежать проникновения неприятных запахов, влаги и посторонних звуков извне.

Принцип работы обратных клапанов

Обратные клапаны работают на простом принципе: они открываются при выделении воздуха из помещения и автоматически закрываются, когда поток воздуха останавливается. Это предотвращает попадание воздуха из вентиляционного канала обратно в помещение.

Основные преимущества

• Предотвращение проникновения посторонних запахов
• Изоляция от шумов снаружи
• Снижение энергопотребления за счет предотвращения обратного потока воздуха
• Уменьшение риска проникновения влаги и конденсата

Типы вытяжных обратных клапанов

Существует несколько типов обратных клапанов, которые различаются по конструкции и материалам. Выбор подходящего типа зависит от конкретных условий эксплуатации и требований к вентиляционной системе.

1. Поворотные обратные клапаны

Эти клапаны оснащены поворотной заслонкой, которая открывается под давлением вытяжного воздуха и закрывается пружиной. Они часто устанавливаются в кухнях и ванных комнатах.

2. Обратные клапаны-заслонки

Эти клапаны имеют плоскую заслонку, которая движется в плоскости вентиляционного канала. Они компактны и подходят для установки в узких пространствах.

3. Лепестковые обратные клапаны

Эти клапаны состоят из нескольких лепестков, которые открываются при прохождении воздуха и закрываются при его отсутствии. Они часто используются в промышленных вентиляционных системах.

4. Гравитационные обратные клапаны

Эти клапаны работают за счет гравитации: при отсутствии воздуха крышка клапана опускается, закрывая вентиляционный канал. Они просты в конструкции и не требуют дополнительных механизмов.

Где применяются вытяжные обратные клапаны

Обратные клапаны используются в различных вентиляционных системах, включая:

• Кухни и рестораны
• Ванные комнаты и туалеты
• Промышленные цеха
• Лаборатории и медицинские учреждения
• Подвалы и технические помещения

Как выбрать подходящий обратный клапан

При выборе обратного клапана необходимо учитывать несколько факторов:

Параметр	Описание
Диаметр	Должен соответствовать диаметру вентиляционного канала
Материал	Может быть пластик, металл или резина
Герметичность	Важен для предотвращения утечек воздуха
Шумоизоляция	Некоторые модели снижают уровень шума
Управление	Наличие механизма управления (автоматическое или ручное)

Установка и обслуживание обратных клапанов

Для обеспечения эффективной работы обратных клапанов важно правильно их установить и своевременно обслуживать.

Шаги установки

1. Определите место установки клапана в вентиляционном канале
2. Отключите вентиляционную систему
3. Установите клапан в соответствии с инструкцией
4. Проверьте герметичность соединений
5. Включите вентиляционную систему и проверьте работу клапана

Советы по обслуживанию

• Регулярно очищайте клапан от пыли и загрязнений
• Проверяйте состояние уплотнений и при необходимости замените их
• Смазывайте шарниры и механизмы движения
• Осматривайте клапан на наличие повреждений

Связанные вопросы и ответы:

Какова основная цель использования вытяжного обратного клапана в системе вентиляции

Эффективность функционирования вытяжного вентиляционного клапана находится в прямой зависимости от точки и качества установки. Когда вентиляционная система не оснащена серьезным оборудованием и работает по естественному принципу, чаще используются решетки.

Монтаж этого простого приспособления легко осуществляется своими руками. Решетку можно закрепить на входное или выходное отверстие вентканала клеем «жидкие гвозди» или при помощи саморезов. Главное правильно подобрать габариты решетки, чтобы она целиком закрывала воздуховод и плотно прилегала к поверхности стены или потолка.

Полезный совет! От неплотностей прилегания решетки к основе избавляемся силиконовым герметиком. Цветовое решение и дизайн изделия должны соответствовать интерьерному стилю помещения.



При выборе точки вживления обратного клапана в схему вентиляции принудительного типа следует учитывать перспективу технического обслуживания. Затвор нужно систематически очищать и контролировать правильность его действия. Зависимо от типа вентиляционной системы, технических качеств и модификации вентилятора обратный клапан монтируют перед ним, либо после него.

1. Кухонное помещение. Если при обустройстве принудительной вытяжки необходимо сохранить возможность использования естественной вентиляции, то на входном отверстии канала ставят тройник. К одному из патрубков тройника подключается вытяжка с обратным клапаном, к другому – только заслонка обратного действия. Такой узел лучше располагать как можно ближе к потолку, поскольку именно вверху скапливаются наиболее теплые и влажные воздушные массы.
2. Санузлы. Если ванная и туалет снабжены отдельными вентиляционными каналами, то в этом случае обратный клапан нужно поставить на входе в каждую вентшахту, и проблема будет решена. Но такой вариант встречается крайне редко. Чаще всего в многоэтажных домах вентиляционный канал имеется только в туалетной комнате. Тогда вентиляцию в ванной обеспечивают прокладкой короба сквозь стену, а задвижку ставят не только на отверстие основного канала, но также в промежуточный короб.
3. Самый сложный вариант, когда в доме есть только один вентиляционный канал, и расположен он в кухне. Принцип установки заслонок не меняется. Один обратный клапан необходимо поставить на кухонную вытяжку, второй – на короб, который ведет в ванную комнату или совмещенный санузел. Третий затвор устанавливается на трубу, ведущую в туалет, если санузел раздельный.

Как вытяжные обратные клапаны способствуют энергетической эффективности вентиляционных систем

Вентиляционные клапаны для естественной вентиляции можно разделить на две основные категории: обратные клапаны и клапаны для вентиляционных каналов и шахт. Рассмотрим особенности каждого типа.

Вентиляционные клапаны для вытяжки: принципы работы, виды и материалы изготовления

Обратные вентиляционные клапаны устанавливаются непосредственно на вытяжное отверстие и работают по принципу односторонней проходимости воздуха. Они оснащены подвижными створками или мембраной, которые открываются под напором воздуха, идущего из помещения, и закрываются под действием собственного веса или пружины при прекращении тяги.

Обратные клапаны изготавливаются из различных материалов:

• Пластиковые клапаны - легкие, недорогие, устойчивые к коррозии и простые в монтаже. Подходят для помещений с нормальным уровнем влажности.
• Металлические клапаны - прочные, долговечные, стойкие к высоким температурам. Оптимальны для установки в банях, саунах, производственных кухнях.
• Комбинированные клапаны - состоят из металлического корпуса и пластиковых створок. Сочетают преимущества обоих материалов.

По конструкции обратные клапаны делятся на створчатые (бабочка, флюгер, жалюзи) и мембранные. Створчатые более надежны и долговечны, а мембранные отличаются меньшим сопротивлением воздушному потоку.

Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Обратные вентиляционные клапаны для естественной вентиляции: особенности функционирования и преимущества использования

Обратные клапаны для естественной вентиляции работают без электричества и не требуют специального обслуживания. Они защищают от проникновения запахов, холодного воздуха, пыли и насекомых с улицы или из соседних помещений через вентканалы.

Использование обратных клапанов на кухне имеет ряд преимуществ:

• Предотвращение распространения кухонных запахов
• Защита от сквозняков и backdraft'а
• Улучшение тяги в вентканалах за счет открытия клапана только в одном направлении
• Препятствование проникновению насекомых и грызунов через вентиляцию
• Снижение уровня уличного шума

При выборе обратного клапана важно учитывать его размер, материал, конструкцию и предполагаемые условия эксплуатации. Для оптимальной работы диаметр клапана должен соответствовать диаметру вентиляционного отверстия.

Клапаны для естественной вентиляции в вентиляционных шахтах и каналах: специфика применения

В многоквартирных домах вытяжка с кухни часто осуществляется через общедомовые вентиляционные каналы и шахты. Для регулирования тяги и предотвращения backdraft'а на входе в такие каналы устанавливаются специальные клапаны.

Наиболее распространены следующие типы клапанов для вентшахт и каналов:

• Дроссель-клапаны - позволяют регулировать проходное сечение воздуховода и интенсивность вытяжки. Могут иметь ручной или автоматический привод.
• Огнезадерживающие клапаны - препятствуют распространению огня и дыма по вентиляционным каналам в случае пожара.
• Зонные клапаны (шиберы) - предназначены для перекрытия отдельных участков разветвленных вентканалов.
• Обратные клапаны для вентшахт - устанавливаются на входе в вертикальный участок шахты и защищают от backdraft'а. Имеют более прочную конструкцию по сравнению с обычными обратными клапанами.

Клапаны для вентиляционных каналов и шахт могут монтироваться как в сам канал, так и на стену или потолок перед входом в него. Выбор конкретной модели зависит от конфигурации и размеров вентсистемы, а также от требований пожарной безопасности и санитарных норм.

Переходите, справа, в чат Вотсап или Телеграм и получите ответы наших инженеров. Время отклика 30 - 60 минут.

Какие типы вытяжных обратных клапанов доступны для вентиляционных систем

Давайте разберемся, в каких случаях без обратного клапана на вентиляцию в квартире не обойтись. Вот типичные проблемы, с которыми сталкиваются жильцы многоэтажек:

Проблемы с обратной тягой и их последствия для микроклимата в квартире

Обратная тяга в вентиляции - это ситуация, когда вместо удаления отработанного воздуха происходит его затягивание обратно в помещение. Причины могут быть разные:

• Разница температур и давления между квартирой и улицей
• Засоры и завалы в вентканалах и шахтах
• Работа мощных вытяжек и вентиляторов в соседних квартирах
• Ветровые нагрузки на оголовки вентшахт на крыше

Результат один - в квартиру начинают поступать неприятные "ароматы", табачный дым, влага и пыль из вентиляции. А это чревато серьезными последствиями для здоровья и комфорта.

Проникновение запахов, пыли и загрязненного воздуха через вентиляцию

Представьте: вы сделали свежий ремонт, наслаждаетесь чистотой и уютом. Но тут в вентиляции включается "режим обмена ароматами" с соседями. Из решеток начинает тянуть то подгоревшей едой, то сигаретным дымом, то кошачьими "делами". Согласитесь, не самое приятное дополнение к интерьеру.

А ведь вместе с запахами в квартиру проникают и другие загрязнения - пыль, аллергены, микробы, продукты горения. Все это оседает в легких, вызывает кашель, насморк, головную боль. Особенно страдают аллергики, астматики, маленькие дети и пожилые люди.

Повышенная влажность, конденсат и риск образования плесени в квартире

Обратная тяга часто приводит к застою влажного воздуха в вентканалах. Особенно это заметно в ванной и туалете, где влажность повышена изначально. В результате на стенках воздуховодов образуется конденсат, а затем и плесень.

Черная плесень не только портит внешний вид и запах в квартире. Ее споры опасны для здоровья - вызывают аллергию, астму, головные боли, заболевания кожи. Избавиться от плесени очень сложно, часто приходится менять отделку и даже перекрытия.

Применение клапана обратной тяги для вентиляции в различных типах помещений

Обратный клапан на вентиляцию - универсальное решение, которое подходит для разных типов зданий и помещений:

Установка обратного клапана в квартирах, частных домах и офисах

В типовых городских квартирах обратные клапаны ставят на вытяжку в туалете, ванной, кухне. Это помогает нормализовать воздухообмен и защититься от "ароматических атак" соседей.

В частных домах и коттеджах клапаны монтируют в вентканалы каминов, котлов, санузлов. Они предотвращают обратную тягу из-за перепадов температуры и ветровых нагрузок.

В офисах и коммерческих помещениях обратные клапаны незаменимы для поддержания чистоты и свежести воздуха. Они удаляют избыточную влагу, запахи и вредные вещества, обеспечивают комфортный микроклимат.

Особенности использования клапана в многоквартирных домах и высотках

В многоэтажках и высотных домах обратные клапаны играют особую роль. Здесь на вентиляцию влияет множество факторов - от силы и направления ветра до работы соседских вытяжек. Поэтому без клапанов никак не обойтись.

Как правильно установить вытяжный обратный клапан

Обратный клапан  — вид, предназначенной для недопущения изменения направления потока среды в технологической системе. Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этоми являясь арматурой прямого действия (наряду си). С помощью данной арматуры возможно защитить различное,,и, увеличить срок службы оборудования, а также существенно ограничить утечку рабочей среды из системы при разрушении её участка.

Применяются обратные клапаны с различными запорно-регулирующими элементами, например, в виде шарика или конуса. Обычный гидравлический обратный клапан состоит из корпуса, шарика и пружины 2. При движении жидкости в прямом направлении запорно-регулирующий элемент отжимается от седла и поток с минимальными потерями проходит через рабочее окно клапана. При обратном направлении потока жидкость прижимает запорно-регулирующий элемент к седлу. Движение жидкости в этом направлении прекращается. Пружины предназначены лишь для преодоления сил трения при посадке запорного элемента на седло. Так как пружины приводят к увеличению перепада давления на клапане при прохождении потока в прямом направлении, а допустимая величина перепада давления на обратных клапанах составляет 0,01…0,03 МПа, то жесткость пружин обычно выбирают минимальной. Обратные клапаны изготавливаются как отдельно, так и встроенными в узлы и агрегаты. На корпуса обратных клапанов наносят стрелку, указывающую направление движения рабочей жидкости через клапан.

Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий несколькихв одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты отработающего насоса остальных, так и вситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.

Обратные клапаны используются:

Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы , главное их различие — в конструкции затвора (элемента, который перекрывает поток среды, садясь в седло ), у первых он выполняется в виде, у вторых — в виде круглого диска, который часто именуют захлопка .

Обратные клапаны как правило устанавливаются научастках трубопроводов, а затворы — как на горизонтальных, так и научастках. По направлению потока рабочей среды клапаны обратные в основном выполняются проходными (направление потока в них не изменяется), но встречаются и угловые (направление потока меняется на 90), а затворы обратные — только проходными .

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположное он должен остановиться. В этот моментпотока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим.

Из каких материалов обычно изготавливаются вытяжные обратные клапаны и почему

Уменьшение скорости воздуха в приточной установке с вентилятором может быть вызвано следующими причинами:

• Потеря мощности двигателя , вибрация вентилятора и другие признаки износа оборудования. Необходимо провести ремонт и устранить выявленные неисправности.
• Сбой в настройке параметров системы . Нужно перенастроить систему или отремонтировать управляющий блок.
• Загрязнение фильтров . Самая распространенная причина снижения мощности приточной вентиляции. Необходима очистка или замена вкладыша.
• Загрязнение вентиляторов . В результате налипания загрязнителей изменяется геометрия лопастей. Тогда при том же количестве оборотов уменьшается напорная характеристика устройства.
• Уменьшение живого сечение канала . Оно может произойти в любом узле приточной системы, через который проходит воздух: труба, рекуператор, калорифер и т.д. Необходимо проводить их регулярную сервисную чистку.
• Частичное или полное закрытие внешней решетки . Фильтрующая решетка может быть забита насекомыми, листвой и другим мусором. Зимой возможно заметание ее снегом. Поэтому нужно периодически проверять ее пропускную способность.

При естественной приточной вентиляции частой причиной, приводящей к недостаточному притоку, а иногда и возникновению обратной тяги, является эффект разряженного воздуха с уличной стороны.

Такое явление может возникнуть с подветренной стороны здания. Его можно устранить, использую специальные ограждения возле воздухозаборного отверстия.

Можно ли использовать вытяжные обратные клапаны как в системах подачи, так и в системах вытяжки вентиляции

Обратные клапаны используются для предотвращения обратного потока жидкости или газа в трубопроводных системах. Надежная работа этого устройства критически важна для поддержания стабильного давления и защиты оборудования. Чтобы обеспечить длительный срок службы, необходимо периодически проводить диагностику и обслуживание.

Основные признаки неисправности

Когда обратные клапаны начинают выходить из строя, это проявляется в определенных признаках. Их понимание может помочь вовремя обнаружить проблемы и избежать серьезных поломок. Основные симптомы, которые могут указывать на неисправность:

• снижение давления в системе, вызванное обратным потоком жидкости или газа;
• шумы, треск или вибрации при работе;
• резкие изменения в скорости потока, что может быть связано с неполным закрытием или открытием;
• утечки, обнаруженные вокруг соединений или самого клапана;
• внезапные отключения или колебания работы связанных систем оборудования.

Как провести диагностику

Проверка включает несколько этапов, которые должны выполняться с соблюдением правил техники безопасности:

• Визуальный осмотр. Первым шагом диагностики всегда является проверка внешнего состояния. Необходимо осмотреть корпус на наличие видимых повреждений, ржавчины или утечек. Это может указать на износ уплотнительных элементов или корпуса клапана.
• Проверка герметичности. Чтобы убедиться, что клапан полностью закрывается, необходимо проверить герметичность при отсутствии потока. Если утечки присутствуют, то это указывает на износ внутренних механизмов.
• Тестирование под давлением. Важно проверить, как обратные клапаны функционируют при рабочем давлении. Для этого необходимо создать условия работы системы и наблюдать за закрытием и открытием. Признаки медленного или неполного закрытия свидетельствуют о том, что механизм заедает или изношен.
• Проверка состояния внутренних компонентов. Для полноценной диагностики часто требуется частичный разбор. Необходимо оценить состояние пружины, диска и других внутренних деталей. При наличии повреждений их следует заменить.
• Использование ультразвуковой диагностики. Современные технологии позволяют использовать ультразвуковое оборудование для выявления утечек и других дефектов, которые не видны при обычном осмотре. Это особенно полезно для трубопроводных систем, где затруднен доступ к оборудованию.

Как определить правильный размер вытяжного обратного клапана для моей вентиляционной системы

Часто жильцы многоквартирных жилых домов сталкиваются с невозможностью проветривать помещения. Дело в том, что в момент проветривания возвращается воздух из вентиляционных каналов, а вместе с ним и неприятные запахи, от которых вентиляция и должна избавлять.

Причина такой проблемы кроется в нарушении баланса объема поступающих и выходящих воздушных масс. Это может происходить по причине засорения или сужения общего клапана вентиляционной системы.

Кроме того, в соседних квартирах могут быть установлены вентиляторы повышенной мощности, вследствие чего вытяжные воздушные массы просто не успевают выводиться и возвращаются в пространство жилых помещений.

В многоквартирных домах чаще такой проблемой страдают жильцы квартир, расположенных на верхних ярусах этажей.

Проблема обратной тяги также может встречаться в домах старой постройки. Вентиляционные шахты, проектируемые в то время на были рассчитаны на большую пропускную способность, соответственно не подготовлены к мому чтобы справляться с большим объемом воздушных масс, которые поступают из мощного вытяжного оборудования.

Скорректировать данную ситуацию помогает как раз установка обратного вентиляционного клапана. Он позволяет контролировать количество воздуха, подлежащего выведению, и задает направления воздушным массам, не позволяя поступать обратно. Такое решение позволяет избавиться от посторонних запахов в квартире, а также предотвратить попадание в жилые помещения частиц пыли и мелких насекомых.

Внешне обратный вентиляционный клапан выглядит как отрезок трубы. Сечение может быть как круглым, так и квадратным. Внутри отрезка находятся створки (створка) из металла или пластика. В закрытом состоянии створка полноценно перекрывает сечение трубы.

Какие наиболее распространенные проблемы с вытяжными обратными клапанами и как их устранять

Обратный клапан – трубопроводная арматура, которая предотвращает обратный ток среды в системе. Устройство устанавливают на трубу, по которой проходят рабочие вещества, чтобы остановить их движение обратно по трубе. Прибор работает в автономном режиме.

Принцип работы оборудования основан на действии отпорного элемента – шара, пружины с закрывающим элементом или захлопки. Поток жидкости давит на затвор, зафиксированный в центре корпуса. Тот уходит в сторону, открывая проход. При уменьшении давления элемент встает на место и не может сместиться, поскольку действие пружины или штока односторонне, а диаметр шара превышает размеры проходного отверстия.

Так, арматура в насосном оборудовании не дает воде, залитой в бак, стечь обратно в трубы. Установленный у стиральной машины, прибор не дает слитой после стирки жидкости попасть в барабан.

Применение обратных клапанов:

• системы водопроводов, канализаций, теплоснабжения;
• накопительные водонагреватели – на участке, подающем холодный источник;
• обвязка насосной станции, котельной.

В зависимости от диаметра трубопровода, области применения используют разную конструкцию – дисковую, шаровую, поворотную, двустворчатую. Материалом для арматуры служит чугун, бронза, латунь, нержавеющая сталь.

Фотография обратного клапана

Назначение предохранительного клапана – защита водопроводной или газовой системы от перегрузок по давлению. При повышении напора рабочей среды прибор выводит ее излишки в дренажную систему или атмосферу. После нормализации давления устройство возвращается в исходное положение автоматически.

Принцип работы оборудования строится на действии пружины. На ее конце зафиксирован запирающий элемент, при нормальном давлении прижатый к седлу корпуса. Силы рабочей среды, по мере их увеличения, давят на пружину, отодвигая запор. Это освобождает проход в патрубок, через который выводится лишнее вещество.

Арматуру применяют в трубопроводах любых промышленных и бытовых сосудов, работающих под давлением, например:

• в тепло-, водопроводах на участках у насосов;
• в газопроводах рядом с регулятором напора;
• в корпусах компрессоров.

Самый применяемый клапан – пружинный. Рычажно-грузовые приборы устанавливают в неподвижных системах, магнитно-пружинные – в импульсных предохранительных приборах. Корпус изделия изготавливают из черных, цветных металлов, реже – пластмассы.

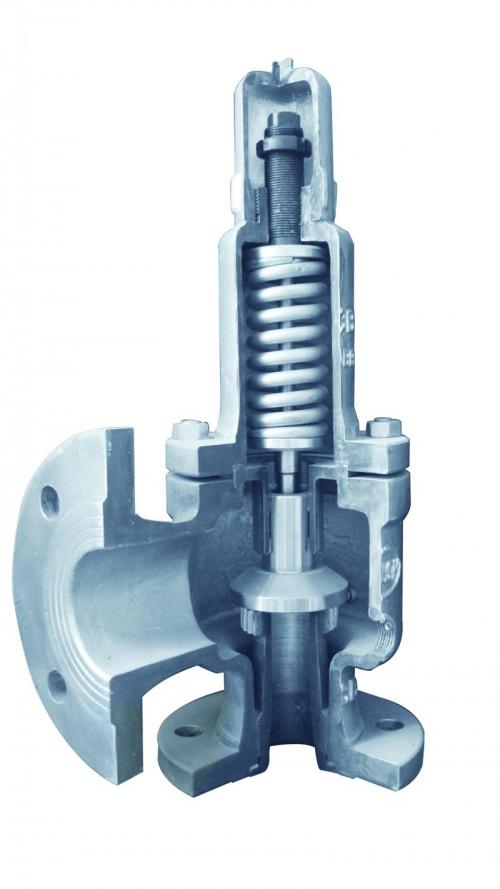

Фотография предохранительного клапана

Оба клапана относятся к регулирующей арматуре.

• Обратный выполняет функцию защиты, не давая рабочей жидкости стечь обратно по трубам.
• Предохранительный – регулирует давление в системе, не давая ему подняться выше безопасного уровня.

Установка приборов на трубопроводах водоснабжения, теплосетей преследует разные цели. Кроме того, предохранительное устройство работает не только с жидкими, но и газообразными средами.
