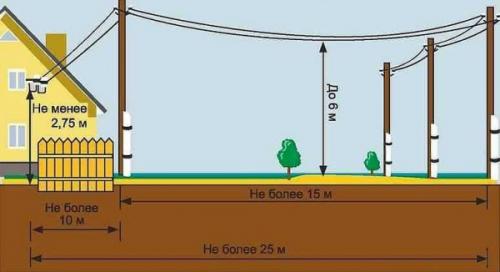

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

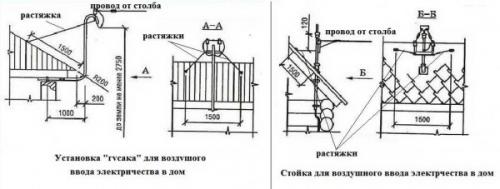

  Способы установки стойки для воздушного ввода электричества в дом

• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору.  От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают:
  • до 10 м — медным проводом сечением 4 мм;
  • от 10 до 15 м — проводом с медными жилами сечением 6 мм.
  • алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

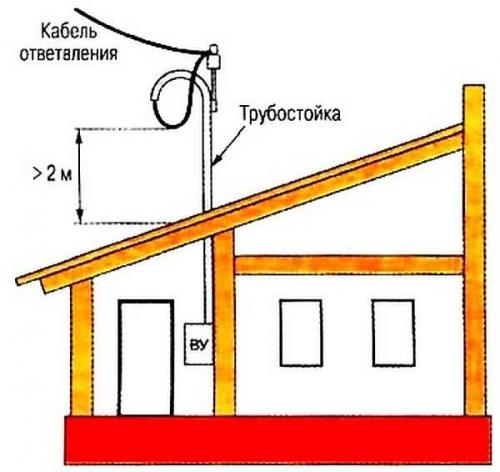

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Подключение к столбу линии электропередачи. Подключение от воздушной линии

Чаще всего для подключения от воздушных ЛЭП используется самонесущий изолированный провод (СИП) со сроком службы порядка 30 лет. Основная проблема в том, что СИП используется только для уличной прокладки. Несмотря на высокую износостойкость, этот провод испытывает трудности с отводом тепла, по этой причине его запрещено монтировать в стенах и чердачных помещениях, а также затягивать в гофротрубу. По внешней стене СИП прокладывают по специальным фасадным креплениям, которыми нормируется обязательный просвет в 6 см.

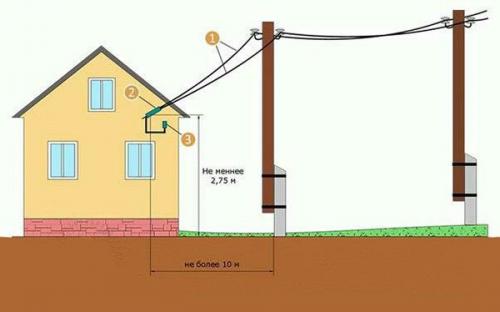

1 — провода СИП; 2 — крепление СИП к дому; 3 — ввод кабеля в дом через гильзу

Вместо СИПа допускается использовать кабель, подвешенный на тросе в защитной оболочке, либо имеющий плетеный стальной сердечник. Кабель натягивают между опорой и коньком крыши, в месте перехода проводника на стену обязательно оставляют слабину. Как и СИП, кабель на тросе может быть неприемлем с эстетической точки зрения, поэтому для сохранения внешнего вида фасада используют подземную прокладку ввода.

Укладка кабеля в грунт — более трудоемкий и затратный способ организации ввода. Потребуется как минимум на 14 метров больше кабеля, плюс обязательно использование полиэтиленовой трубы как защитной оболочки. Выполнение земельных работ в ряде случаев может потребовать согласования по наличию подземных коммуникаций, а это дополнительная трата времени и средств.

Альтернативный вариант — провести воздушную линию до трубостойки, на которой закреплен узел учета, а кабель внутренней электросети прокладывать любым удобным способом. Конкретных требований к месту размещения счетчика в этом случае не предусмотрено, главное, чтобы инспектор имел свободный доступ, а узел учета размещался на охраняемой территории.

Подключение электричества к дому. Подключаемся к электричеству

Как подключить дом к электросетям? Куда обращаться, если возникли сложности?

Давайте разберемся в том, как подключить жилой дом к электросетям. Для решения задачи исходим из того, что вы – физическое лицо, а требуемая мощность – 15 кВт.

Напомним, что это вторая публикация об электроэнергетике. Прочитав первую – «Базовые знания о праве на свет» , вы узнаете о том, кому мы платим за электроэнергию и кто нам как ее потребителям поможет решить возникшие проблемы.

Какими законами пользуемся и почему без них не обойтись?

Рост коммунальных тарифов и затрат на коммунальный комплекс заставляет даже самого ленивого искать в интернете ответы на вопросы: почему так, что делать и к кому обращаться, если совсем ничего не понятно? Правильнее искать ответы не на форумах, а в первоисточниках – законодательстве.

Основной документ, который пригодится желающему подключить дом к электросетям, – Постановление Правительства РФ от 27 декабря 2004 г. № 861. В нем нам будут интересны два положения:

• правила недискриминационного доступа («ПНД»);
• правила технологического присоединения («ПТП»).

«ПНД» – принципы нашего взаимодействия с сетевыми компаниями. Именно эти организации передают нам электроэнергию от ее производителя, и в отношениях с ними мы будем решать вопросы подключения к электрическим сетям дома, увеличения мощности, установки и эксплуатации прибора учета. Правила небольшие по объему – каждому под силу их прочитать и усвоить.

«ПТП» содержат описание конкретных ситуаций при подключении к электричеству и оформлении отношений с сетевыми компаниями.

Наиболее важные пункты этих правил мы рассмотрим ниже.

Отметим, что существуют разные категории заявителей, желающих подключиться к электричеству. Они делятся по типу – организации, предприниматели, граждане; по мощности, которую хотят получить (15 кВт, 150 кВт и т.д.); по уровню напряжения (0,4 кВ, 6 кВ, 10 кВ и т.д). Есть и иные критерии – по категории надежности присоединения, наличию резервных источников питания и т.д.

В зависимости от этих условий могут применяться различные пункты «ПТП». Поэтому если ваша ситуация нестандартная – например, для дома нужно более 15 кВт, а ближайшая электросеть в километре от вас либо сетевая компания говорит об отсутствии свободных мощностей, – обратитесь к юристу, специализирующемуся в сфере монополий. Либо запаситесь терпением и детально изучите «ПТП» – это поможет вам избежать временных и финансовых затрат.

Еще нам понадобится Кодекс РФ об административных правонарушениях (КоАП РФ). Статья 9.21 Кодекса предусматривает ответственность сетевой компании в случае нарушения порядка подключения.

Ввод кабеля в дом через стену. Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).



  Способы установки стойки для воздушного ввода электричества в дом

• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору.  От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают:
  • до 10 м — медным проводом сечением 4 мм;
  • от 10 до 15 м — проводом с медными жилами сечением 6 мм.
  • алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
   • специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

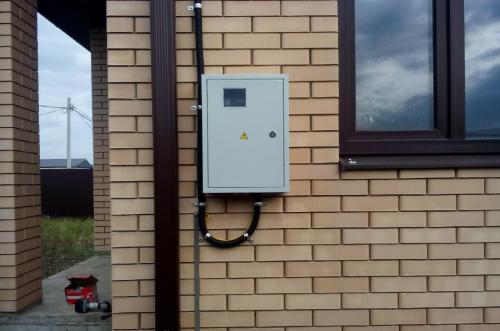

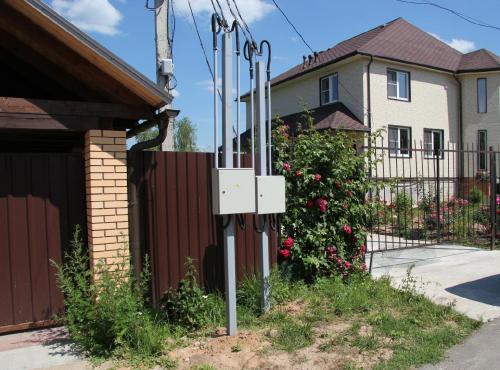

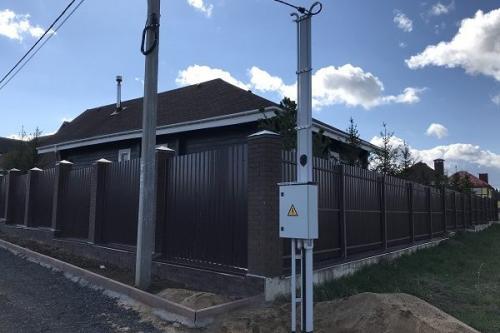

Как сделать гусак для электричества. Монтаж трубостойки для ввода электричества на участок своими руками: высота крепление и установка под счетчик

Трубостойка для ввода электричества в дом представляет собой опору, к которой крепят провод и шкаф со счетчиком. Установку производят с соблюдением ряда правил. В противном случае энергосбыт не позволит подключиться к ЛЭП.

Характеристики трубостойки для ввода электричества

Изделие имеет следующие параметры:

1. Высоту.
2. Величину заглубления.
3. Размеры поперечного сечения.
4. Отметку установки кронштейнов для крепления щитка.
5. Сопротивление контура заземления.

Конструкция

Стойка представляет собой вкопанный в землю металлический стержень. К нему приваривают следующие элементы:

1. В верхней точке — петлю под натяжной зажим для СИП.
2. На удобной для обслуживания высоте — кронштейны для шкафа.
3. Несколько ниже — болт или шпильку для подключения к заземлению. Ее нельзя окрашивать.

Электрод-заземлитель (уголок или прут) вбивают рядом в грунт на глубину не менее 3 м.

Ключевые преимущества

Изделие позволяет:

1. Подать электроэнергию на участок, где строительство только начинается. В данном случае не существует другого способа разместить щиток со счетчиком, вводным автоматом и другими аппаратами защиты.
2. На участке с готовым строением — сохранить его фасад привлекательным. При отсутствии трубостойки шкаф размещают на здании, что портит внешний вид дома.

Недостатки альтернативных вариантов:

1. Размещение шкафа внутри здания. Не приветствуется службой энергосбыта: по правилам прибор учета потребления электричества должен располагаться так, чтобы инспектор мог снять показания с улицы. Также требуют, чтобы схема подключения находилась на виду.
2. На опоре воздушной ЛЭП. Требуется разрешение службы энергосбыта. Возможны кража оборудования, повреждение шкафа вандалами или электриками в ходе работ на столбе. В последнем случае пострадавший не имеет права на компенсацию со стороны организации-поставщика.

Требования к трубостойке

Высота конструкции должна быть такой, чтобы расстояние от кабеля до земли составляло (м):

1. Для СИП — 2,5.
2. Для неизолированного провода — 2,75.
3. В случае прокладки над дорогой — 5.

Второе требование относится к сопротивлению заземлителя. Оно не может превышать 10 Ом.

Критерии выбора электропроводки

По эксплуатационным характеристикам предпочтительным является самонесущий изолированный провод. Его преимущества:

1. Длительный срок службы.
2. Отсутствие коротких замыканий при сильном ветре по причине перехлеста линий.
3. Широкий ассортимент зажимов, креплений и другой фурнитуры.
4. Простой монтаж.

Неизолированный провод выигрывает только в стоимости.

Выбор места установки

Существует 3 способа размещения конструкции.

На крыше здания

Такая стойка еще может называться гусаком. Из-за сложности монтажа и труднодоступности шкафа этот вариант является наименее желательным. К нему прибегают редко, когда отсутствует возможность реализовать другие способы.

На стене

Преимущество этого варианта заключается в высокой надежности.

Прикрепленная к капитальным конструкциям стойка держится прочно.

Повреждение транспортом или механизированным садовым инвентарем исключено. Способ не подходит для зданий с дорогой облицовкой, поскольку стойка и шкаф портят внешний вид фасада.

В виде отдельной конструкции

К этому варианту прибегают, чтобы сохранить привлекательность здания. По сравнению с предыдущими способами изделие обходится дороже, что объясняется следующими причинами:

• большими габаритами;
• повышенными требованиями к прочности.

Данный метод применяется чаще всего, поэтому далее он будет рассмотрен подробно.

Месторасположение отдельно стоящей трубостойки выбирают с учетом указанных в нормативах максимальных расстояний:

1. От границы участка (вглубь) — 25 м.
2. От опоры ЛЭП — 25 м.
