Защита от засорения: почему обратный клапан необходим на водонагревателе

Защита от засорения: почему обратный клапан необходим на водонагревателе

Предохранительный клапан для водонагревателя помимо основной конструкции состоит еще из нескольких элементов. Они располагаются в корпусе из латуни или никеля. В большинстве случаев устройство выглядит как перевернутая буква Т. К дну бака на водонагреватель крепится обратный клапан , способный предотвратить вытекание жидкости из резервуара, при падении давления в трубах.

Перпендикулярное ответвление вмещает еще один клапан, срабатывающий после повышения давления и осуществляющий сброс излишней жидкости через штуцер. Принцип срабатывания происходит в несколько этапов.

1. Если давление резервуара ниже, чем возникающее в трубах, при наполнении или открытии крана тарельчатая пластина в обратном клапане отжимается водяным напором. Когда уровень давления приходит в норму, пружинный механизм прижимает пластинку к выступу корпуса, ограничивая проток жидкости.
2. Во время активного нагрева происходит медленное повышение температуры жидкости, а вместе с этим увеличивается и давление. Пока оно не достигло максимального значения, механизм не активируется.
3. После достижения предельного уровня, давление стискивает пружину предохранителя, открывая выходной канал штуцера . Излишний объем жидкости из резервуара удаляется через этот канал. После снижения давления до штатного уровня пружина перекрывает проток, а удаление воды прекращается.

Исходя из вышеописанного, можно понять, что из штуцерного канала будет периодически стекать жидкость. Данное явление происходит во время нагрева воды и снижения давления в системе подачи воды. Если вы регулярно замечаете воду на штуцере , это означает, что предохранительный клапан для бойлера работает в штатном режиме.

Однако вместе с этим возникает необходимость в отведении стекающей жидкости. Для осуществления процедуры на патрубок закрепляется трубка подходящего размера: ее необходимо стянуть хомутом для обеспечения надежного крепления. Штатное рабочее давление в резервуаре водонагревателя от шести до десяти Бар. Без надежного закрепления трубку попросту сорвет, поэтому к выбору хомута нужно подойти с особой тщательностью. Крепко затяните его и выведите трубку к ближайшему канализационному сливу.

Трубка на штуцер должно быть прозрачной, идеальным вариантом будет армированный шланг. Это помогает контролировать работоспособность системы, а армирование создает дополнительную защиту от давления.

Связанные вопросы и ответы:

Что такое обратный клапан на водонагревателе

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

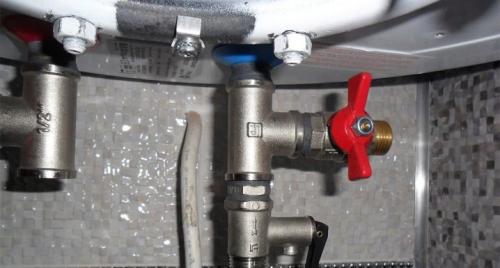

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает обратный клапан на водонагревателе

Всем доброго времени суток.

Пришёл в управление новый дом, в котором постоянно происходят чудеса с показаниями счётчиков воды. При заселении счётчики опломбированы не были, поэтому, я сначала заподозрил массовое хищение воды, однако, причина оказалась и проще и сложнее одновременно - подмесы.

Они небольшие, но их оказалось очень много - дом за МКАДом, и основная масса собственников, в силу своих культурных традиций, установила гигиенические души. Проектная же документация на дом, в силу уже наших культурных традиций, никак не предусматривала защиту стояков от передавливания воды.

Сантехник, вышедший на заявку о холодной воде из горячего крана прислал следующее:

Как видите, воду давит из одного стояка в другой, один счётчик мотает вперед, а другой - назад.

А вот и виновник торжества, встречайте - гигиенический душ с кнопкой :

Как это происходит:

Обратите внимание - смеситель открыт, а душ закрыт. В камеру, в которой происходит смешивание воды, сейчас беспрепятственно попадает и холодная вода, и горячая. Если бы это был кран или обычный душ - вода бы смешивалась и свободно изливалась, но здесь ей деваться некуда, поэтому, через камеру смешивания смесителя, холодная вода поступает в стояк горячей, так как давление в стояке холодной воды на данный момент выше, чем в стояке горячей.

Чаще всего, подмесы происходят через гигиенические души, чуть реже - через накопительные водонагреватели, которые жильцы забывают перекрыть после включения горячей воды, совсем редко - через изношенные картриджи однорычажных смесителей. В порядке исключения, могу припомнить подмес через стиральную машину, к которой подводилась и холодная вода, и горячая.

А теперь - самое интересное. Если собственник не идёт навстречу, упираясь в то, что установка обратных клапанов не предусмотрена ни проектом, ни инструкциями по монтажу сантехники, то со стороны УК сделать с этим ничего нельзя , хотя, цена вопроса примерно 300-500 рублей. С одной стороны, УК обязана обеспечивать потребителя услугами водоснабжения надлежащего качества, с другой - нет ровным счётом ни одного нормативного акта, который позволил бы мне прямо сейчас решить проблему, выписав собственнику предписание об установке обратных клапанов на вводную арматуру, или смеситель душа. Решить проблему не затрагивая зону ответственности собственника квартиры тоже не представляется возможным - придётся разбирать и укорачивать трубы, являющиеся его собственностью.

Поэтому, призываю всех пикабушников и не только - обезопасьте свои счетчики от обратного хода - ведь передавить может и горячую воду в стояк ХВС, при этом Вам придётся заплатить за ту горячую воду, что соседи сольют с холодного стояка, а соседей обезопасьте от нервотрёпки по утрам - никому не хочется спросонья медитировать над умывальником, дожидаясь момента, когда "пойдёт тёпленькая".

Пожалуйста, устанавливайте обратные клапаны, если не на вводе в квартиру, то хотя бы на накопительные водонагреватели и гигиенические души .

Зачем нужен обратный клапан на водонагревателе

Для чего нужен предохранительный клапан для водонагревателя и как он работает? Многие потребители самостоятельно модернизируют водогрейное оборудование, удаляя обратный клапан.

Безусловно, в условиях достаточно высокого и стабильного давления внутри водопроводной системы , такой вариант будет корректно функционировать в течение некоторого времени, но первый же сбой вызывает выход устройства из рабочего состояния.

Клапан на водогрее

Например, при недостаточном давлении внутри трубопровода, происходит процесс естественного вытеснения горячей водой холодной жидкости с её перемещением обратно, в водопроводную систему. Результатом становится оголение нагревательных элементов и их неминуемый, достаточно быстрый перегрев.

Перегоревшие нагревательные элементы не способны полностью нарушить безопасность эксплуатации водогрейного прибора, а вот сильно раскалившиеся ТЭНы вызывают резкий подъём давления в водопроводной системе.

В этом случае, попадание воды на раскаленный нагреватель вызывает её испарение, молниеносный рост давления и гарантированный сильный разрыв резервуара водонагревателя, с выбросом кипятка и пара наружу. Чтобы предотвратить подобные проблемы, используется предохранительное клапанное устройство.

Устройство предохранительного клапана для бойлера

Следует помнить, что предохранительное устройство препятствует подаче воды из нагревателя в систему водоподачи, сглаживает вероятные колебания давления и предотвращает образование мощных гидравлических ударов, способствует сбросу избыточной воды через штуцер и обеспечивает безопасность эксплуатации водогрейного оборудования.

Какие проблемы могут возникнуть, если обратный клапан отсутствует на водонагревателе

Водонагреватели устанавливаются не только в частных домах, неподключенных к центральному водопроводу, но и в городских квартирах. Возможность самостоятельного регулирования температуры и комфортное существование в период проведения плановых ремонтных работ – вот преимущества квартир и домов с бойлерами. Самостоятельная установка такого сложного оборудования требует четкого соблюдения всех правил подключения и техники безопасности. Так как электроэнергия в водонагревателе совмещена практически с кипящей водой, необходимо наличие предохранительного клапана.

Особенности

Предохранительный клапан для водонагревателя помогает предотвратить создание избыточного давления внутри прибора. При нагреве жидкости до определенных температур аппарат должен отключить подогрев по сигналу терморегулятора, но в редких случаях датчик может не сработать или попросту сломаться. Конструкция бойлера предполагает герметичность и закрытые краны, поэтому при перегреве воды и образовании пара, занимающего больший объем, может произойти взрыв. Предохранительный клапан позволяет в таком случае произвести сброс давления до нормативных показателей в 10 бар и нормализовать работу всей системы.

Одним этим функциональность предохранительного клапана не ограничивается. Оон еще и предотвращает сток воды из водонагревателя обратно в систему подачи в те моменты, когда она пуста. Любой предохранитель состоит из корпуса, штока с ручкой вверху, пружины и заглушки. На обоих концах корпуса нанесена трубная резьба с размерами от 1⁄2 дюйма до 3⁄4 дюймов в зависимости от вида изделия.

Виды

Особых различий между множеством видов предохранительной арматуры для водонагревателя практически не существует.

Чаще всего их разделяют на три группы в зависимости от объема нагревательного аппарата.

1. Клапаны для бойлеров объемом не более 50 литров. В эту категорию входят стандартные клапаны одноразового использования. Они практически всегда являются неразборными и срок их службы совсем невелик. Но их дешевизна позволяет, без каких-либо трудностей, просто менять такие устройства раз в год.
2. Клапаны для бойлеров объемом не более 200 литров. Более серьезные устройства, которые профессионалы рекомендуют ставить даже на бойлеры объемом до 50 литров. Они состоят из нескольких клапанов различного назначения и дополнительной насадки для подвода канализации.
3. Клапаны для бойлеров объемом более 200 литров. Это серьезные устройства сложной комплектации, включающие в себя и редукционный клапан и устройство для слива воды и различные переходники. Чаще всего такая запорная арматура устанавливается на крупных промышленных нагревателях и редко ставится даже в крупных частных домах.

Как часто нужно менять обратный клапан на водонагревателе

Принцип работы устройства, равно как и его структура, характеризуется простотой. Холодная вода, поступающая из водопровода, отодвигает тарелку на обратном клапане, благодаря чему накопительный бак наполняется водой. Когда процедура наполнения закончится, а давление в баку будет выше внешнего, клапан автоматически перекрывается. В будущем, когда вода понемногу будет убывать, этот же клапан будет обеспечивать постоянное ее количество.

На втором клапане имеется более сильная пружина, которая рассчитывалась на повышенное давление внутри бойлера. Чем выше поднимается температура воды, тем выше становится это давление.

Важный момент: уже после того, как внутреннее давление в устройстве превысит все допустимые нормы, сожмется пружина, открывая при этом сливное отверстие. Лишняя вода стекает в это отверстие, а давление в накопительном баке приходит в норму.

Как мы видим, обратный клапан для водонагревателя необходим для того, чтобы давление в бойлере всегда было в пределах нормы.

Обратите внимание! В большинстве случаев устройство водонагревателя уже укомплектовано предохранительным клапаном, и эксплуатация прибора без его предварительного монтажа категорически запрещается. Вместе с тем, в бойлерах не предусматривается, что снизу можно устанавливать кран для отключения обратного клапана, ведь это действительно может представлять угрозу для всей системы.

Какие материалы используются для изготовления обратного клапана на водонагревателе

Выбор конкретного типа обратного клапана зависит еще и от особенностей системы водоснабжения дома. Стоит обратить внимание на следующие нюансы:

• назначение клапана . Очень важно, где именно будет использоваться устройство — в водопроводе, на входе в водонагреватель или насос либо в вентиляции, поскольку от места установки могут зависеть и конструктивные особенности;
• способ монтажа . Обычно решение принимается еще на этапе проектирования разъемов, к которым будет крепиться клапан, чтобы после не монтировать лишние переходники. В домашних трубопроводах обычно используются муфтовые клапаны, так как их проще устанавливать и обслуживать. Фланцевые клапаны чаще применяются в трубопроводах с большим сечением;
• условный проход клапана . Его диаметр должен полностью соответствовать диаметру трубы. Меньший по диаметру обратный клапан создаст повышенное сопротивление в трубе и уменьшит надежность всей конструкции. На сегодня производители предлагают клапаны диаметром от 10 мм до 400 мм;
• материал изготовления . Выбирают обратный клапан в зависимости от того, из какого именно материала произведены прочие элементы трубопровода. В быту чаще всего применяются пластиковые изделия. Но при выборе клапана для пластикового трубопровода обязательно нужно выбирать модели, рассчитанные на эксплуатацию при высоких температурах. Обычный полипропиленовый клапан в такой среде проработает значительно меньше заявленного времени. Для промышленных систем водоснабжения с горячей водой лучше использовать латунные или чугунные клапаны. Практически идеальными для любой рабочей среды считаются латунные клапаны, поскольку они не окисляются и в меньшей степени подвержены механическим повреждениям;
• ремонтопригодность . Желательно, чтобы обслуживание и ремонт обратного клапана не вызывали сложностей, поэтому при его размещении следует позаботиться о свободном доступе;
• рабочее давление в системе. При выборе необходимо учитывать, что для долгой и стабильной работы клапана рабочее давление должно быть примерно в два раза меньше, чем номинальное по паспорту. Например, если в трубе рабочее давление составляет 12 кг/см³, то необходимо выбирать клапан с давлением 25 кг/см³. Клапан, рассчитанный на меньшее давление, может преждевременно выйти из строя;
• пропускная способность клапана. В нормальном состоянии клапан должен иметь максимальную пропускную способность, равную пропускной способности трубопровода, на который он установлен. Этот параметр измеряется в кубометрах воды, поступающей на клапан в течение часа при температуре среды 20°С. Недостаточная пропускная способность приводит к тому, что в месте расположения клапана возникает слишком высокое сопротивление, чреватое поломкой всей системы;
• производитель запорной арматуры . Этот параметр может оказаться исключительно важным, поскольку рынок буквально наводнен клапанами низкого качества от китайских кустарных мастерских. Качество у таких изделий соответствующее.
